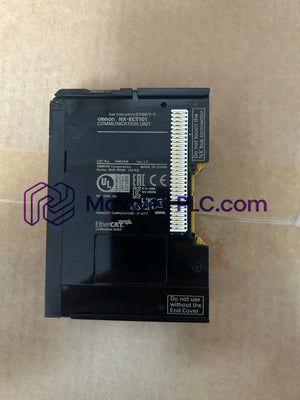

Configurado para la comunicación de nodos de alta velocidad en arquitecturas de redes industriales, el Omron NX-ECT101 (Unidad esclava EtherCAT NX-ECT101) proporciona una ejecución física y eléctrica directa a través de bucles de control distribuidos.

Matriz de designación de sufijos y modelos

La estructura del número de pieza define las capacidades específicas de la interfaz de red y los límites de integración física dentro del ecosistema de productos modulares de Omron.

• NX: Serie de sistemas de control modular optimizada para la comunicación de bus de placa base de alta velocidad.
• ECT: Clasificación del módulo de protocolo de comunicación esclavo EtherCAT dedicado.
• 101: Revisión de hardware estándar que admite una transmisión de banda base de 100 Mbps a través de capas físicas IEEE 802.3.

Especificaciones de hardware

Velocidad del bus de placa base y sincronización de red

El módulo se interconecta directamente con la placa base de procesamiento central a través de canales de comunicación de alta velocidad, lo que admite topologías de red deterministas. La compatibilidad con la actualización del firmware garantiza mejoras del sistema sin interrupciones en los paquetes de comunicación. Además, la velocidad de comunicación del bus de placa base garantiza una transferencia de datos rápida a la CPU del controlador, mientras que el escalado de densidad de E/S permite una expansión eficiente del sistema a través de múltiples nodos modulares sin sacrificar el rendimiento del muestreo.

Información de pedido

• 1 x Unidad esclava EtherCAT Omron NX-ECT101
• 1 x Kit de conector de comunicación blindado
• 1 x Guía de instalación y seguridad del hardware

Directrices de montaje del gabinete y cableado de campo

• Montaje en panel
  • Asegure la unidad en un riel DIN estándar de 35 mm dentro de un gabinete metálico protector diseñado para entornos de control industrial.
• Ejecución de la conexión a tierra
  • Conecte un cable de tierra dedicado con una resistencia de 100 ohmios o menos al terminal de tierra funcional designado.
• Cableado de red
  • Dirija cables de par trenzado blindados de categoría 5e o superior a los puertos Ethernet 100BASE-TX para mantener la integridad de la señal.
• Protección ambiental
  • Asegúrese de que la humedad ambiental de funcionamiento se mantenga entre el 10% y el 95% de HR sin condensación ni formación de hielo.

Preguntas frecuentes sobre la operación técnica

• ¿Qué protocolo de comunicación implementa el NX-ECT101?

  La unidad implementa el protocolo EtherCAT operando exclusivamente en modo de configuración de nodo esclavo.

• ¿Cuál es la velocidad de transmisión de datos máxima?

  La transmisión de datos se produce a una velocidad fija de 100 Mbps utilizando modulación de banda base.

• ¿Qué estándar de capa física IEEE se admite?

  El hardware cumple con el estándar 100BASE-TX definido bajo las especificaciones IEEE 802.3.

• ¿Cómo se mantiene el aislamiento eléctrico entre los circuitos?

  El aislamiento entre el conector de comunicaciones externo y el bus NX interno se logra mediante un transformador de impulsos.

• ¿Qué método de actualización de E/S utiliza la unidad esclava?

  El módulo procesa las actualizaciones de datos utilizando la actualización Free-Run a través de la interfaz de la placa base.

• ¿Qué umbral de resistencia a tierra se requiere para una operación segura?

  La instalación debe mantener una resistencia de conexión a tierra de 100 ohmios o menos.

• ¿Cuál es la especificación de peso del hardware independiente?

  El peso neto de la unidad es de 110 g, con un peso de envío empaquetado de 1 kg.

• ¿Cuáles son los límites de temperatura operativa para el dispositivo?

  La temperatura de funcionamiento del panel interno debe permanecer estrictamente entre 0 grados C y 55 grados C.
