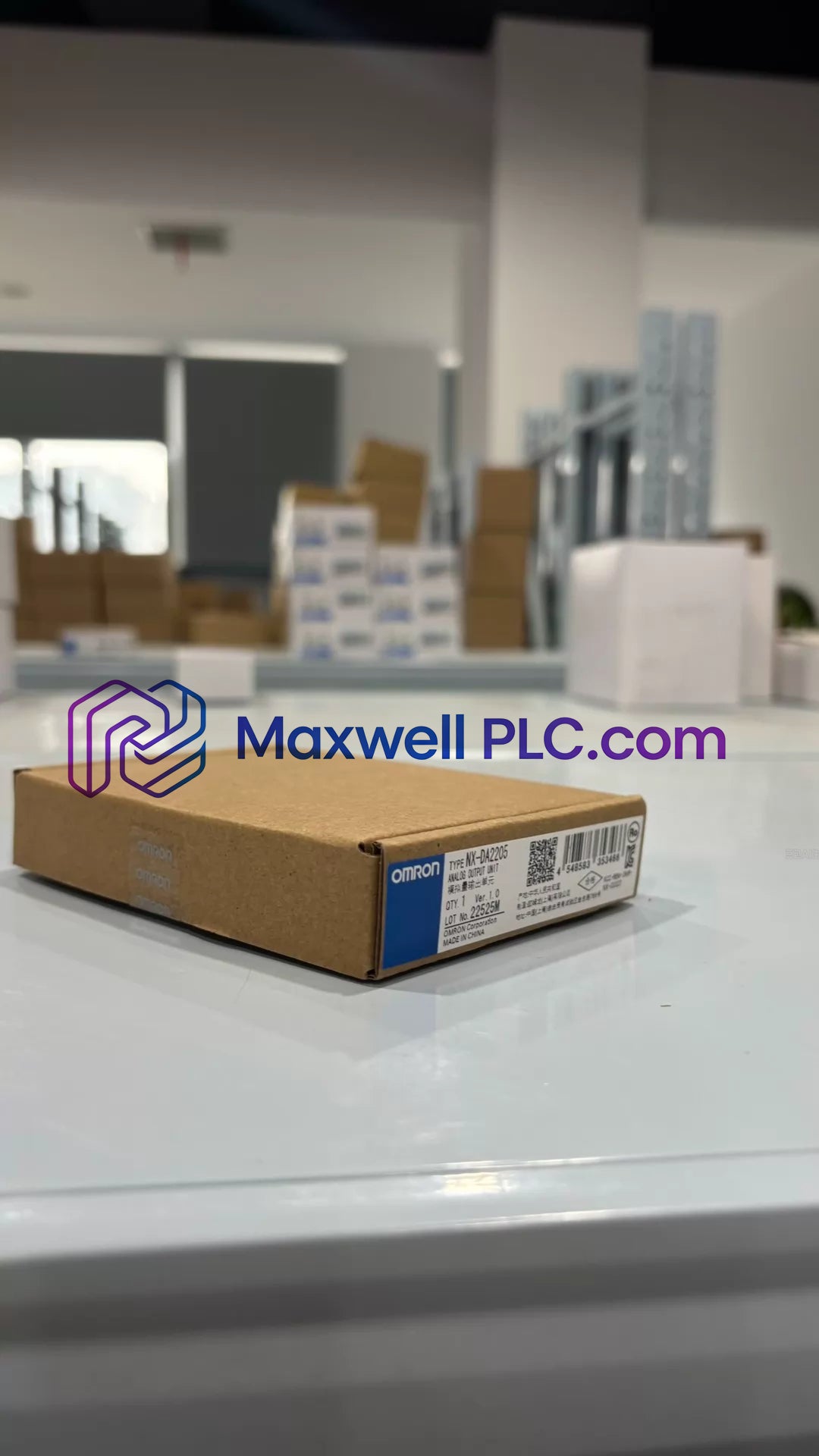

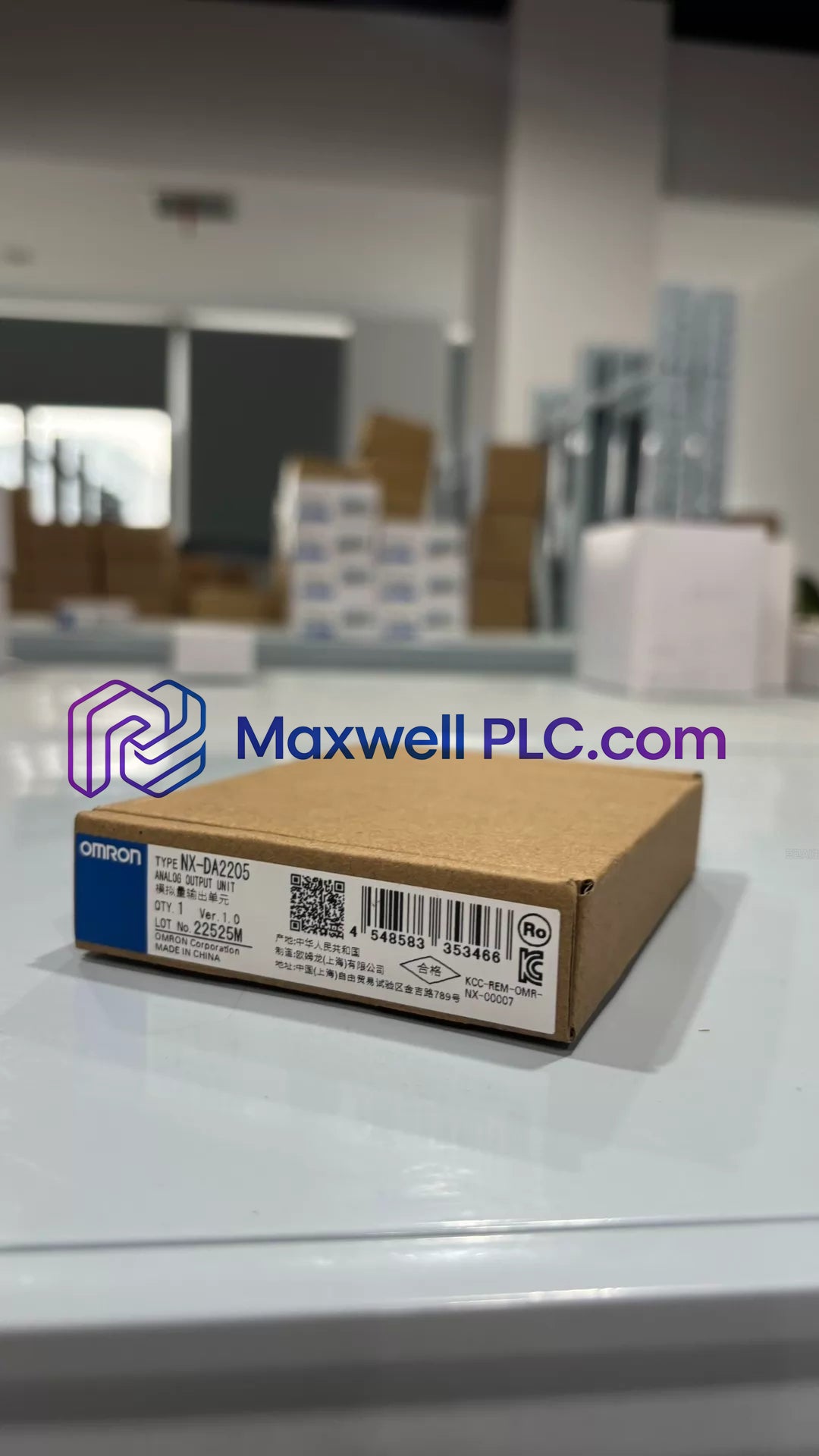

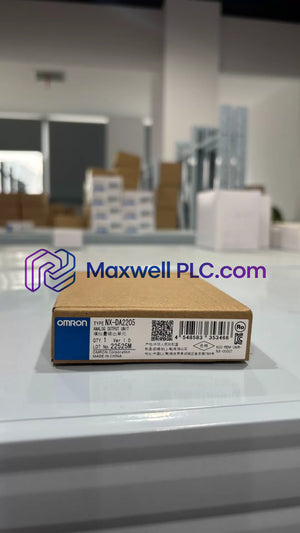

El Omron NX-DA2205, también catalogado como Unidad de Salida Analógica NX-DA2205, funciona como un componente de hardware dedicado para la conversión de corriente de alta precisión y el accionamiento de señales dentro de redes de control industrial distribuidas.

Nomenclatura de sufijos y matriz de arquitectura

La designación del modelo define la capacidad estructural de los canales, los tipos de señales de salida y los parámetros de conversión interna dentro de la línea de productos modulares Omron NX.

• NX: Serie de sistema de control modular optimizada para comunicación por bus de plano posterior de alta velocidad.
• DA: Clasificación de módulo de salida analógica dedicado, diseñado para bucles de control de corriente y voltaje.
• 2205: Configuración de salida analógica de dos canales con generación de señal de alta resolución de 4 a 20 mA.

Especificaciones del hardware

Velocidad de comunicación del bus y compatibilidad de firmware

El módulo se integra directamente con el plano posterior de procesamiento central a través de canales de comunicación de alta velocidad, lo que permite topologías de red deterministas. La compatibilidad con la actualización del firmware asegura actualizaciones fluidas del sistema sin interrumpir las señales de control activas. Además, la velocidad de comunicación del bus de plano posterior garantiza una transferencia de datos rápida desde la CPU del controlador, mientras que el escalado de densidad de E/S permite una expansión eficiente del sistema a través de múltiples nodos modulares sin sacrificar la precisión de la conversión.

Información de pedido

• 1 unidad de salida analógica Omron NX-DA2205
• 1 bloque de terminales sin tornillos de 8 puntos
• 1 manual de seguridad e instalación del hardware

Pautas de montaje en gabinete y cableado de campo

• Montaje en riel DIN
  • Asegure la unidad en un riel DIN estándar de 35 mm dentro de un gabinete metálico protector diseñado para entornos de control industrial.
• Blindaje de señales
  • Dirija cables de par trenzado blindados a los terminales de salida para evitar interferencias electromagnéticas a lo largo de los bucles de corriente.
• Conexión de terminales
  • Inserte los cables conductores pelados directamente en el bloque de sujeción sin tornillos de 8 terminales sin utilizar herramientas de apriete.
• Cumplimiento de la resistencia de carga
  • Asegúrese de que la resistencia de carga externa conectada a los canales de salida se mantenga en un mínimo de 600 ohmios para evitar el recorte de la señal.

Preguntas frecuentes sobre la operación técnica

• ¿Qué rango de señal de salida admite el NX-DA2205?

  La unidad ofrece una salida de corriente industrial estándar que varía de 4 a 20 mA a través de sus canales.

• ¿Cuál es la resolución máxima de la conversión analógica?

  El módulo logra una salida de alta resolución de 1/30000 en todo el rango de escala completa.

• ¿Cuántos puntos de salida contiene este módulo de hardware?

  El módulo cuenta con dos canales de salida analógica independientes con conexiones de terminales dedicadas.

• ¿Qué resistencia de carga permitida debe mantenerse en los bucles de salida?

  La resistencia de carga externa conectada a los terminales de salida debe ser de 600 ohmios como mínimo.

• ¿Qué métodos de actualización de E/S admite la unidad?

  El módulo admite modos de actualización de E/S sincrónica o de ejecución libre (Free-Run) seleccionables.

• ¿Cuáles son los límites de porcentaje del rango de conversión?

  El rango de conversión de salida se extiende de -5 a 105 por ciento de la escala completa.

• ¿Cuál es el peso neto del hardware independiente?

  La unidad independiente pesa 0.7 kg, con un peso de envío embalado de 2 kg.

• ¿Qué configuración de bloque de terminales se proporciona en el panel frontal?

  Cuenta con un bloque de terminales de sujeción sin tornillos que comprende 8 puntos de terminal individuales.
