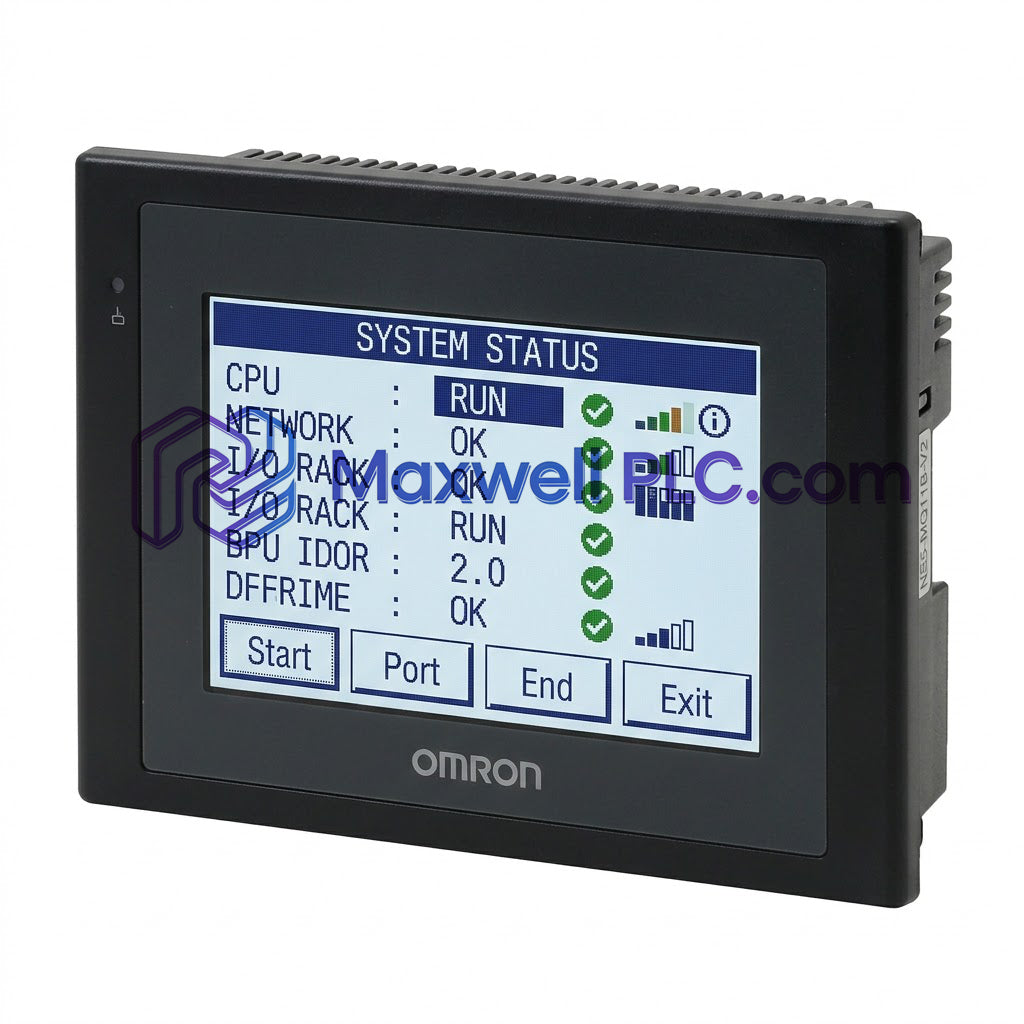

El Omron NS5-TQ10B-V2, también catalogado como el Terminal Programable NS5-TQ10, opera como un componente de hardware dedicado para el monitoreo gráfico de procesos y la interacción con registros serie dentro de redes de buses de campo PLC industriales.

Arquitectura del modelo y decodificación de variantes

• NS5: Representa la clase de marco de pantalla de 5.7 pulgadas dentro de la línea de productos de interfaz hombre-máquina.
• TQ: Designa la arquitectura de hardware del panel LCD de matriz activa en color TFT.
• 10: Especifica una resolución de 320 x 240 píxeles (estándar de diseño QVGA).
• B: Denota el acabado de la carcasa en color negro.
• V2: Identifica la iteración de hardware Versión 2 del sistema con memoria de funciones interna ampliada.

Especificaciones de datos técnicos

Comunicaciones de bus de campo y protocolo de firmware

La sincronización de datos a través de las redes del controlador utiliza protocolos de enlace de memoria directa mediante interfaces serie host. Los controladores de comunicación internos gestionan el mapeo de registros de alta velocidad para evitar la latencia de red durante las actualizaciones de etiquetas en múltiples pantallas. La estabilidad de ejecución del sistema depende de la compatibilidad de la memoria flash del firmware, evitando la degradación de la integridad del arranque tras interrupciones inesperadas de la alimentación del panel. Los controladores de comunicación del plano posterior integrados garantizan un cambio de pantalla determinista y un procesamiento de coordenadas estable durante ciclos continuos de sondeo de registros de E/S de alta densidad.

Contenido del paquete

• 1 x Terminal Programable Omron NS5-TQ10B-V2
• 1 x Bloque terminal de alimentación de 24 VCC
• 4 x Soportes de montaje en panel
• 1 x Junta de sellado trasera de goma

Montaje en campo y estándares de cableado

Corte de panel y holgura

Realice un orificio de montaje rectangular en la puerta del gabinete según las dimensiones estándar del panel. Mantenga una holgura mínima de 100 mm alrededor de todos los lados del gabinete para asegurar la convección de aire libre a través de las rejillas de disipación de calor traseras.

Procedimiento de fijación mecánica

Verifique que el anillo de sellado perimetral esté correctamente colocado dentro de la ranura del bisel. Inserte el terminal en el corte de la puerta y apriete los cuatro tornillos de montaje en diagonal para lograr una presión uniforme para la protección contra el ingreso frontal IP65.

Conexión a tierra de alimentación de CC

Conecte una fuente regulada de 24 VCC al conector del terminal de entrada utilizando cable trenzado de 16 AWG. Pase un cable de conexión a tierra corto y de baja impedancia desde la lengüeta de tierra funcional (FG) del terminal directamente a la barra de tierra del gabinete para mitigar la interferencia electromagnética.

Preguntas frecuentes técnicas

• ¿Admite el panel el intercambio en caliente mientras está conectado a un controlador activo?

  Los cables de comunicación serie se pueden conectar o desconectar durante el funcionamiento, pero desconectar la alimentación principal de 24 VCC mientras está activo detiene el procesamiento y puede dañar los registros de datos SRAM no escritos.

• ¿Cómo afecta la falta de compatibilidad con Ethernet a las comunicaciones del sistema?

  Sin Ethernet integrado, la comunicación del host depende exclusivamente de interfaces serie RS-232C o RS-422A/485, lo que requiere topologías de cable punto a punto o multipunto directas.

• ¿Qué causa artefactos en la pantalla o falta de respuesta durante las operaciones táctiles?

  El ruido eléctrico en la línea de 24 VCC o una conexión a tierra FG inadecuada interrumpe la calibración táctil capacitiva/resistiva. Asegure un enrutamiento de energía limpio y conexiones a tierra del gabinete unidas.

• ¿Qué precauciones deben tomarse durante las actualizaciones de firmware?

  Mantenga una fuente de alimentación de 24 VCC ininterrumpida durante todo el proceso de escritura flash. La pérdida de energía durante las escrituras flash daña los sectores de arranque principales y requiere servicio de fábrica.

• ¿Cómo se deben encaminar los cables para evitar la degradación de la señal serie?

  Pase los cables de comunicación por conductos dedicados conectados a tierra, lejos de accionamientos de motores y líneas de CA de alto voltaje para evitar la inducción de ruido y la pérdida de señal.

• ¿Qué orientación de montaje se requiere para la gestión térmica?

  Instale la unidad verticalmente (dentro de 30 grados de la perpendicular) para mantener una convección de calor óptima a través de las ranuras de ventilación traseras superiores e inferiores.

• ¿Cómo se manejan los errores de tiempo de espera de comunicación durante cargas de red altas?

  Los tiempos de espera generan indicadores visuales de falla en la pantalla. Los intervalos de reintento de comunicación y la duración de los tiempos de espera se pueden ajustar dentro del menú de configuración del sistema.

• ¿Qué tipo de protección de línea se recomienda para la alimentación de CC?

  Instale un fusible de acción rápida de 2 A en serie con el cable positivo de +24 VCC para proteger los circuitos internos contra condiciones de sobrecorriente.
