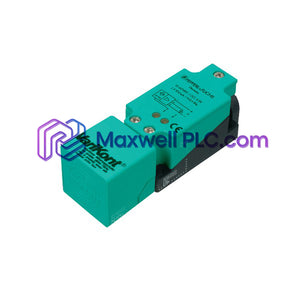

El Pepperl+Fuchs NJ15+U1+DW1-10, también catalogado como el monitor de velocidad inductivo NJ15+U1+DW1, funciona como un componente de hardware dedicado para la evaluación de la velocidad de rotación y el monitoreo de subvelocidad rotacional en redes de accionamiento industrial.

Arquitectura de la carcasa y nomenclatura de variantes

• NJ: Plataforma tecnológica de sensor de proximidad inductivo sin contacto.

• 15: Capacidad de distancia de detección nominal de 15 mm (empotrable).

• U1: Carcasa de terminal rectangular estándar Varikont para montaje en superficie.

• DW1: Circuito integrado de evaluación de frecuencia y monitoreo de velocidad de rotación.

• -10: Variante de rango de monitoreo de frecuencia ajustable superior (ventana de evaluación de 10 Hz a 100 Hz).

Parámetros de rendimiento técnico

Filtrado interno y aislamiento de protección del sistema

El filtrado integrado suprime los transitorios de suministro de alto voltaje en redes industriales ruidosas. La carcasa Varikont garantiza una alta estabilidad de montaje en riel DIN cuando se combina con adaptadores de montaje externos, asegurando que se mantengan límites estrictos de protección contra sobretensiones y reduciendo al mínimo las latencias de conversión de protocolo y los retrasos en la conversión de señales al conectarse con barreras de seguridad intrínseca (Ex i) descendentes.

Artículos incluidos en el paquete

• 1 x Conjunto de monitor de velocidad inductivo Pepperl+Fuchs NJ15+U1+DW1-10

• 1 x Base de montaje para caja de terminales Varikont

• 1 x Guía de instalación técnica

Configuración de campo y conexiones de cables

Distancia al objetivo y posicionamiento

Coloque el cabezal del sensor rectangular directamente sobre la rueda objetivo metálica o chavetero giratorio. Mantenga el espacio estrictamente dentro de la ventana operativa de 15 mm para garantizar una detección completa de pulsos.

Cableado de la cámara de terminales

Desatornille la tapa superior de la carcasa Varikont para revelar los terminales de conexión de tornillo internos. Pase los cables de control blindados a través del prensaestopas y conéctelos a los terminales de suministro y salida designados.

Ajuste del punto de consigna de frecuencia

Gire el potenciómetro interno para establecer el umbral de frecuencia entre 10 Hz y 100 Hz. El contacto de salida permanece energizado siempre que la frecuencia de pulso supere este punto de ajuste seleccionado.

Preguntas frecuentes

• ¿En qué se diferencia la variante -10 del monitor de velocidad de frecuencia estándar -1?

  La variante -10 evalúa una ventana de frecuencia más alta (10 Hz a 100 Hz / 600 a 6000 RPM) en comparación con los modelos de frecuencia más baja.

• ¿Qué reacción de salida ocurre cuando la velocidad del eje cae por debajo del punto de ajuste?

  El contacto de salida se desenergiza a un estado de falla después de que transcurre el retraso de respuesta interno tras una condición de subvelocidad.

• ¿Se incluye un temporizador de derivación de arranque integrado en el circuito del sensor?

  Un temporizador de retardo de arranque ajustable ignora los estados de subvelocidad durante el inicio inicial del accionamiento, permitiendo la aceleración del motor hasta la velocidad operativa.

• ¿Se puede ajustar la orientación del cabezal del sensor en el sitio?

  El cabezal Varikont puede rotarse manualmente en 5 posiciones diferentes en relación con la carcasa base para alinearse con los objetivos entrantes.

• ¿Qué rango de fuente de alimentación se requiere para un funcionamiento correcto?

  La interfaz de alimentación universal acepta voltajes de suministro de CA o CC de amplio rango sin necesidad de ajustes manuales con puentes.

• ¿Qué calibre de cable se puede conectar a los terminales de tornillo internos?

  La regleta de terminales admite conductores sólidos o flexibles de hasta 2.5 mm cuadrados de área de sección transversal.

• ¿Cómo se debe conectar a tierra el blindaje del cable en áreas con alta EMI?

  Conecte a tierra el blindaje del cable en la barra colectora de tierra del panel principal para evitar que el ruido electromagnético inducido cause lecturas de velocidad falsas.

• ¿Qué nivel de protección contra el ingreso proporciona la carcasa ensamblada?

  Cuando se ensambla y aprieta correctamente, la carcasa de terminales Varikont alcanza una clasificación IP67 contra el ingreso de polvo y líquidos.
