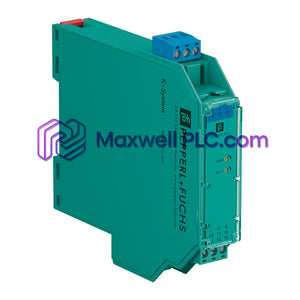

El Pepperl+Fuchs KFD0-CC-EX1, también catalogado como el convertidor de señal KFD0-CC-EX1, funciona como un componente de hardware dedicado para el aislamiento galvánico de señales y la conversión de corriente/tensión dentro de bucles de campo de seguridad intrínseca.

Arquitectura del modelo y designadores estructurales

• KF: Familia de carcasas K-System para interfaces de procesamiento de señales en riel DIN
• D0: Configuración de carcasa alimentada por bucle que no requiere alimentación auxiliar externa
• CC: Topología de circuito de conversión de corriente y tensión
• EX: Especificación de barrera de seguridad intrínseca para señales en ubicaciones peligrosas
• 1: Ruta de aislamiento galvánico de canal único

Especificaciones operativas y físicas

Barreras de seguridad intrínseca e integración de red

El módulo incorpora barreras certificadas de seguridad intrínseca (Ex i) para restringir la transferencia de energía eléctrica a atmósferas explosivas. La alta estabilidad de montaje en riel DIN garantiza una conexión a tierra física continua durante condiciones de vibración, manteniendo la integridad del canal frente a transitorios de ruido externo. Los diodos de supresión de protección interna establecen límites de protección contra sobretensiones en todas las interfaces de cableado de campo, mientras que los circuitos analógicos optimizados eliminan las latencias de conversión de protocolo en las rutas de señal del bucle de campo.

Contenido del paquete de entrega

• 1 x Módulo convertidor de señal KFD0-CC-EX1
• 1 x Juego de bloques de terminales de tornillo extraíbles
• 1 x Hoja de instrucciones de hardware

Protocolo de montaje y cableado de bucle peligroso

Montaje mecánico en riel DIN

• Encaje la carcasa del módulo verticalmente en un riel de montaje DIN estándar de 35 mm dentro de un gabinete de control IP54.
• Asegúrese de que el espacio entre módulos adyacentes cumpla con las pautas de disipación térmica para los límites de temperatura de funcionamiento continuo.

Terminación de cables de campo

• Conecte el cableado de campo de seguridad intrínseca desde áreas peligrosas de Zona 0/1 estrictamente a las conexiones de terminal superiores azules.
• Conecte las conexiones del sistema de control que no son de seguridad intrínseca a los terminales inferiores negros, manteniendo los cables seguros y peligrosos físicamente separados por al menos 50 mm.

Preguntas y respuestas técnicas

• ¿Cómo se suministra energía eléctrica a este módulo convertidor?

  La unidad funciona como un dispositivo alimentado por bucle y obtiene la energía de funcionamiento necesaria directamente del bucle de corriente de entrada activo.

• ¿Qué grado de aislamiento galvánico se proporciona entre los circuitos de campo y de control?

  El módulo mantiene un aislamiento galvánico continuo clasificado para una tensión de prueba de 2,5 kV CA entre los terminales del lado peligroso y los del lado seguro.

• ¿Se pueden conectar señales no intrínsecamente seguras a los bloques de terminales azules?

  No, los bloques de terminales azules están reservados exclusivamente para circuitos de campo de seguridad intrínseca provenientes de ubicaciones peligrosas clasificadas.

• ¿Qué orientación de montaje se requiere para la instalación en el panel de control?

  El módulo se encaja en un riel DIN estándar de 35 mm en orientaciones verticales u horizontales sin degradar el rendimiento.

• ¿Qué precauciones deben tomarse con respecto a la conexión a tierra del blindaje del cable?

  Los blindajes de los cables de campo deben conectarse a tierra en un único punto del bus de tierra del lado seguro para evitar corrientes circulantes de bucle a tierra.

• ¿Cuál es el tiempo de respuesta para la conversión de señal a través del circuito interno?

  El circuito de transformación analógica procesa las transiciones de entrada con un tiempo de respuesta generalmente inferior a 20 ms.

• ¿Se pueden quitar los bloques de terminales sin desconectar los cables individuales?

  Sí, el módulo utiliza bloques de terminales extraíbles codificados que se separan directamente de la carcasa principal para cambios de mantenimiento rápidos.

• ¿Requiere este módulo una configuración mediante interruptores DIP antes del montaje en campo?

  No, los parámetros de transformación de la señal se ajustan mediante potenciómetros integrados accesibles a través de la placa frontal.
