Configurado para la detección de líquidos a larga distancia y el monitoreo de la terminación de cables en entornos de control industrial, el Omron K7L-UD (amplificador de sensor de fugas de líquido K7L-UD) proporciona una ejecución física/eléctrica directa. Se conecta a través de bandas de detección de líquidos dedicadas en tramos de cableado totales de hasta 400 m, evaluando cambios de resistencia para activar relés de salida mientras monitorea la integridad de la línea ante desconexiones.

Nomenclatura de variantes y matriz de configuración

• Serie base: K7L-U (plataforma de amplificador de sensor de fugas de líquido ultracompacto)
• Función de detección de desconexión: Especificada por el sufijo "D"
• Interfaz de montaje: Montaje en riel mediante zócalos de terminales de tornillo de 8 pines P2RF-08 / P2RF-08-E
• Capacidad de larga distancia: Circuitos controladores extendidos para tramos de cable largos (hasta 400 m de longitud total de detección)

Especificaciones operativas

Automatización programable e integración de E/S deterministas

El dispositivo opera dentro de arquitecturas estándar de placa base de PLC y E/S remotas mediante la entrega de cierres de contacto discretos directamente a los módulos de entrada digital. Mantiene una estricta inmunidad al ruido en tramos de cable largos, evitando la diafonía de señales cerca de líneas de bus de placa base de alta velocidad o redes Ethernet deterministas como EtherNet/IP y EtherCAT. La conmutación de respuesta rápida garantiza una transmisión de señal determinista a las tablas de imágenes de entrada del PLC sin requerir compatibilidad con firmware especializado ni protocolos de comunicación complejos.

Contenido del paquete e información de pedido

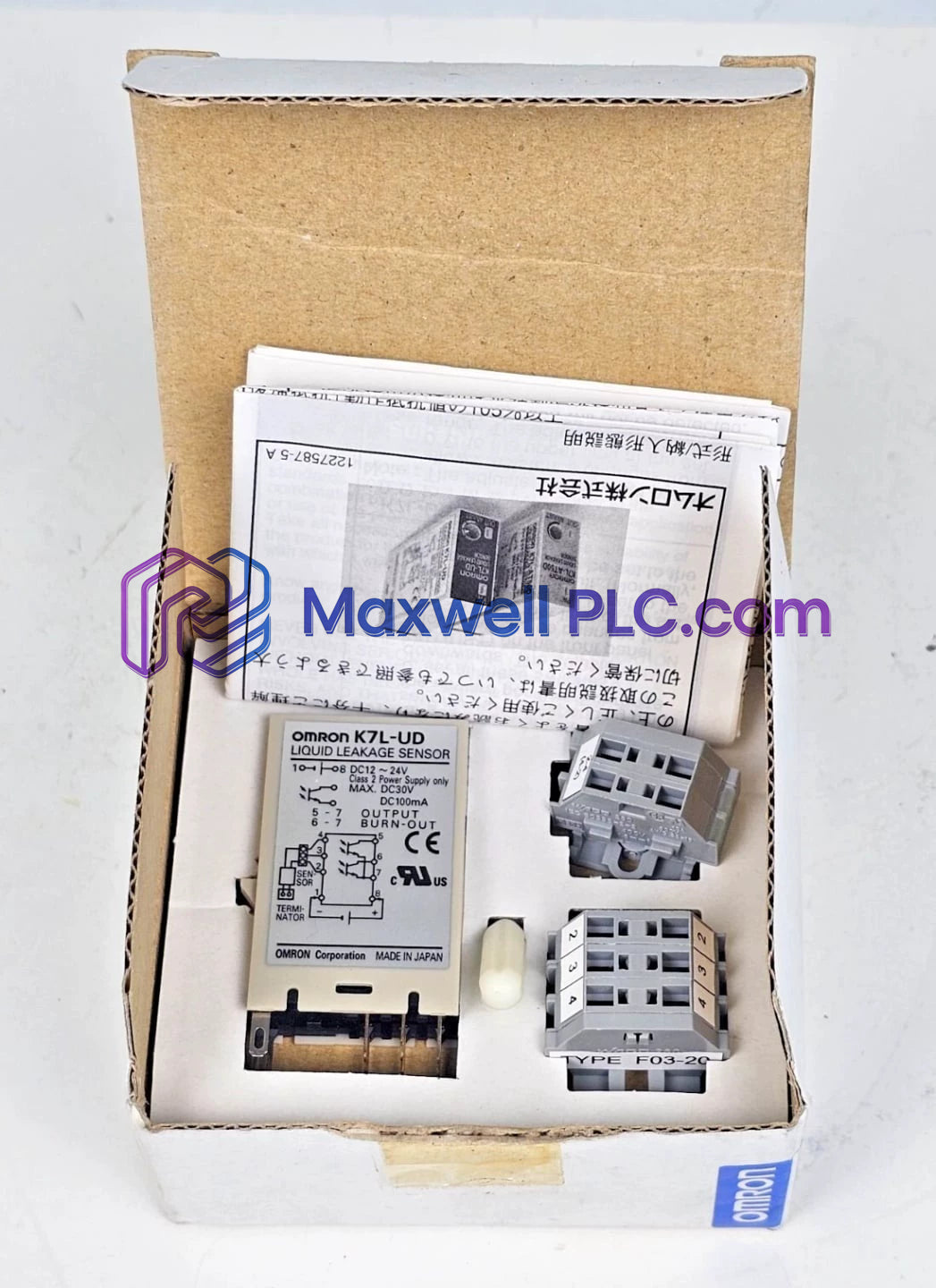

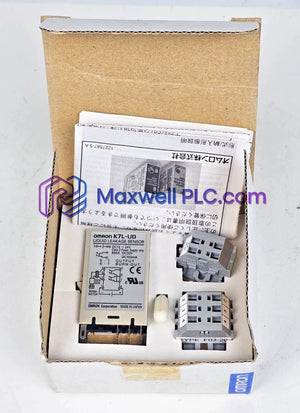

• 1 unidad de amplificador de sensor de fugas de líquido Omron K7L-UD
• 1 hoja de manual de instrucciones
• Nota: El zócalo de montaje (P2RF-08 o P2RF-08-E) y las bandas de detección (F03-15 o F03-16PE) deben pedirse por separado como accesorios externos.

Instalación del sistema y estándares de cableado

Selección de zócalo e instalación en riel DIN

• Monte la unidad verticalmente en un riel DIN estándar de 35 mm utilizando un zócalo de 8 pines P2RF-08 o P2RF-08-E protegido contra contacto accidental.
• Asegúrese de que haya al menos 10 mm de espacio de aire libre por encima y por debajo del amplificador para facilitar la disipación natural del calor.

Reglas de cableado y mitigación de ruido

• Encamine los conductores de la banda de detección en conductos metálicos dedicados y conectados a tierra, lejos de variadores de motor de alto voltaje o líneas de alimentación de CA.
• Mantenga la longitud total del cable (cableado de interconexión más banda de detección) dentro del límite operativo estricto de 400 m.
• Pele los extremos del conductor hasta 6 mm antes de apretar los tornillos de los terminales con un par máximo de 0,5 N m.

Preguntas frecuentes

• ¿Qué provoca que la función de detección de desconexión se active en la unidad?

  Una rotura de línea en el circuito de la banda de detección altera la resistencia de la línea más allá del umbral de monitoreo, activando el contacto de falla interno inmediatamente.

• ¿Se puede instalar el amplificador sin un zócalo de terminal externo?

  No, el hardware utiliza un diseño de base de pines que requiere un zócalo de 8 pines compatible como el P2RF-08 o el P2RF-08-E para las conexiones eléctricas.

• ¿El dispositivo admite conexión en caliente mientras hay energía aplicada al zócalo?

  No se recomienda la conexión en caliente; aísle siempre la alimentación de los terminales del zócalo antes de insertar o extraer la unidad amplificadora.

• ¿Cómo afecta la larga distancia de cableado al tiempo de respuesta del sistema?

  El cableado hasta el límite máximo de 400 m añade una carga capacitiva mínima, manteniendo tiempos de detección rápidos en condiciones operativas estándar.

• ¿Qué tipo de líquido de detección es adecuado para este modelo de amplificador?

  Detecta líquidos conductores como agua o soluciones químicas; los líquidos no conductores a base de aceite no pueden ser detectados mediante métodos de resistencia de CA.

• ¿Se requiere calibración externa después de reemplazar una banda de detección dañada?

  No se requiere calibración manual; el circuito de umbral interno compensa automáticamente dentro de los parámetros de impedancia de línea nominales.

• ¿Cómo se debe terminar el blindaje del cable de señal en entornos con mucho ruido?

  Conecte el blindaje del cable a un terminal de tierra de protección limpio solo en el lado del panel de control para evitar corrientes de bucle a tierra.

• ¿Qué sucede con la salida de relé durante una falla total de la energía principal?

  El relé de salida interno se desenergiza instantáneamente, cambiando los contactos a sus posiciones predeterminadas sin energía para garantizar un monitoreo a prueba de fallos.
