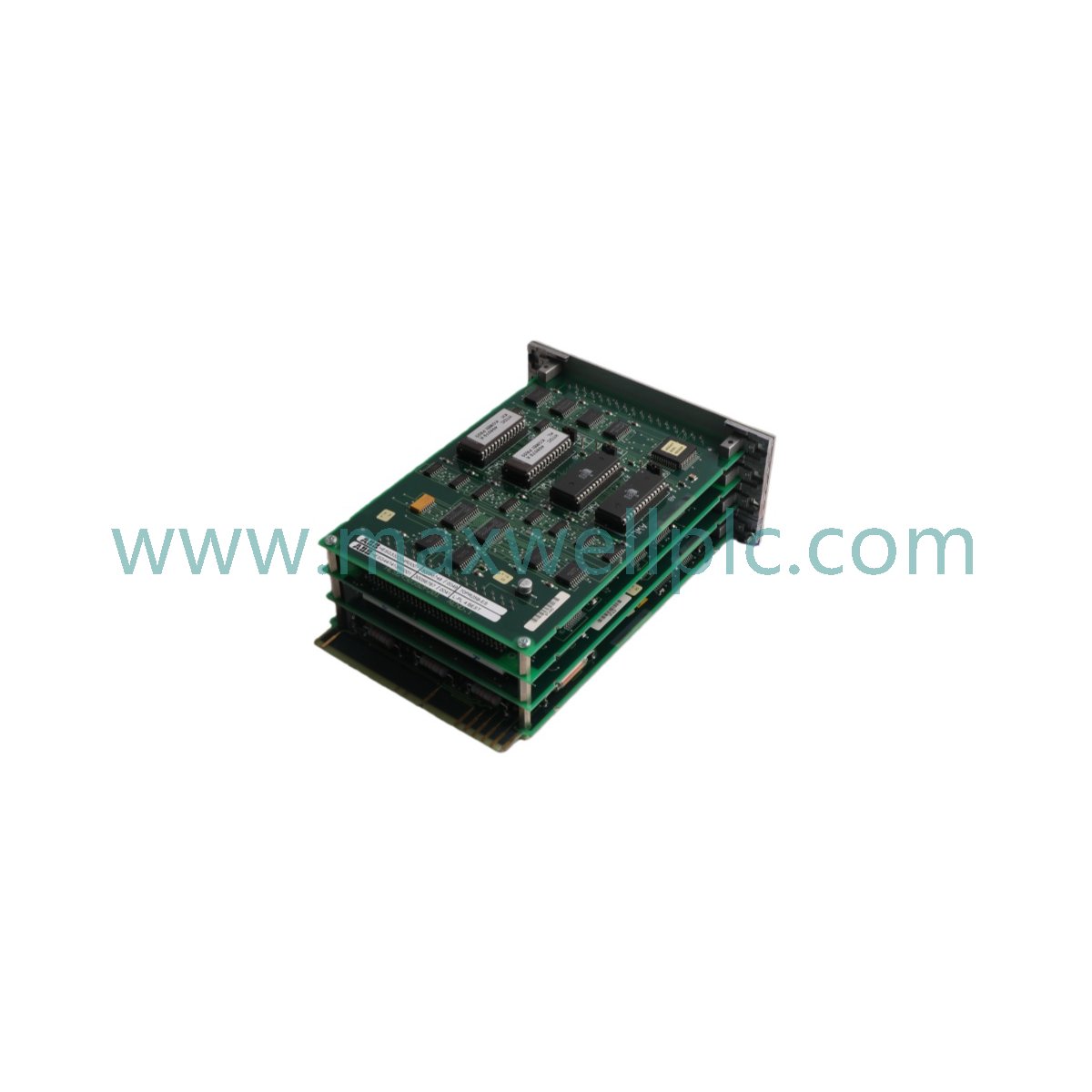

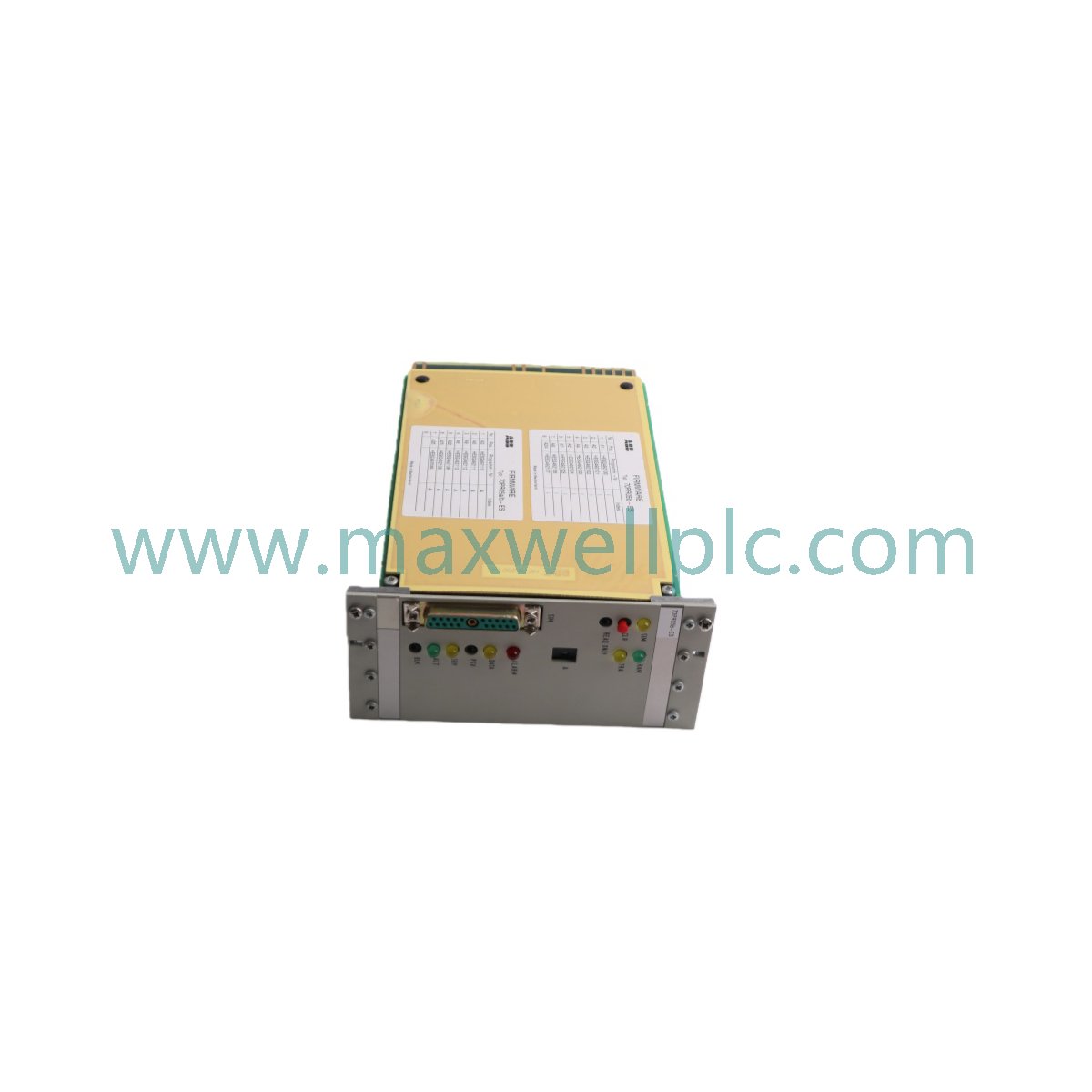

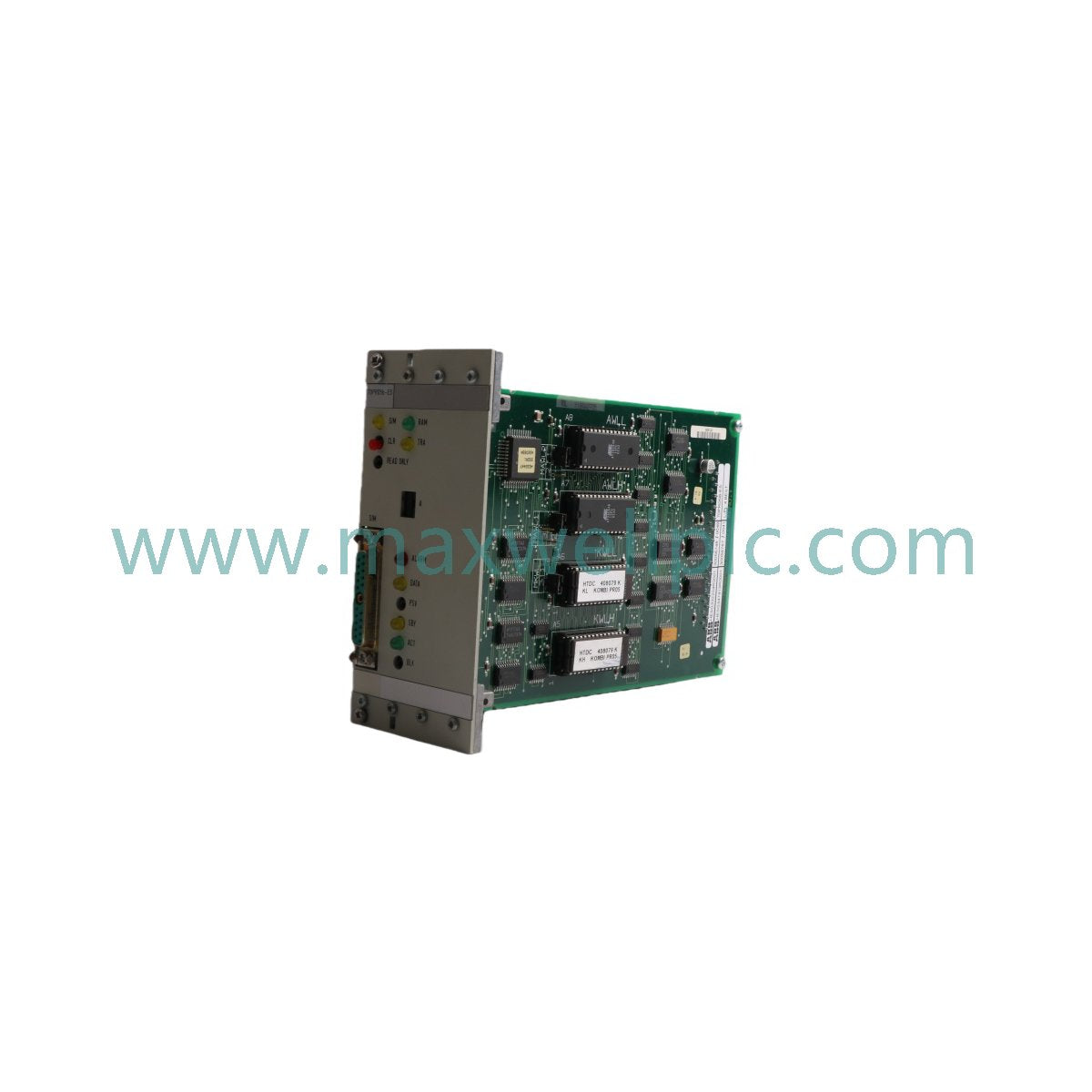

El ABB HESG332204R0001 70PR05B-ES, también catalogado como Procesador Programador HESG332204R0001, funciona como un componente de hardware dedicado para la ejecución de lógica de control en tiempo real y la coordinación de E/S dentro de las plataformas Procontrol P13.

Matriz de identificador de modelo

El HESG332204R0001 (70PR05B-ES) es una unidad de procesamiento centralizada. El número de pieza base denota el hardware del procesador, mientras que el sufijo 70PR05B-ES identifica el firmware específico y la configuración de comunicación para el sistema Procontrol P13. Este conjunto no es modular en sus componentes internos; las variaciones de campo se gestionan mediante software y parametrización de firmware.

Especificaciones de hardware

Rendimiento de la plataforma de control

El módulo está diseñado para manejar los requisitos de velocidad de comunicación del bus de placa posterior para la gestión de bucles de E/S de alta velocidad. Admite compatibilidad con flash de firmware, lo que permite actualizaciones de algoritmos de control consistentes con la expansión del sistema o los ciclos de mantenimiento. El procesador se integra con los nodos de E/S locales, proporcionando el manejo determinista de datos necesario para las operaciones de Procontrol P13. Los usuarios deben asegurarse de que la carga del bus de placa posterior se mantenga dentro de los límites de escalado de densidad de E/S especificados para mantener la estabilidad del tiempo de ciclo.

Información para pedidos

• Unidad de procesador programador HESG332204R0001

• Documentación de cumplimiento técnico estandarizada

• Conjunto de embalaje protegido contra ESD

Pautas de instalación en campo

• Puesta a tierra: Fije el chasis del módulo al plano de tierra del gabinete para mantener la inmunidad al ruido eléctrico y la integridad de la señal de la placa posterior.

• Montaje: Asiente la unidad firmemente en la ranura designada del rack P13. Verifique que todos los mecanismos de bloqueo estén completamente acoplados para evitar el desplazamiento por vibración mecánica.

• Comunicación: Conecte los cables de enrutamiento Ethernet a los puertos frontales designados. Asegúrese de que los cables estén descargados de tensión y enrutados lejos de fuentes electromagnéticas de alta potencia.

• Inspección: Examine los pines del conector en busca de deformación u oxidación antes de la instalación.

• Medio ambiente: Verifique que el flujo de aire de enfriamiento a nivel del rack no esté obstruido, ya que el procesador genera carga térmica durante la ejecución de lógica de alta exigencia.

Preguntas frecuentes

• P: ¿Es este procesador de intercambio en caliente?

  R: No. Se debe desconectar la alimentación del rack Procontrol P13 antes de la inserción o extracción para evitar daños en los pines de comunicación de la placa posterior.

• P: ¿El módulo contiene su propia memoria persistente?

  R: Sí, cuenta con memoria integrada para almacenar secuencias de lógica de control y parámetros de configuración del sistema necesarios para el funcionamiento.

• P: ¿Cómo se informan las fallas de diagnóstico del sistema?

  R: Las fallas se registran en los registros de diagnóstico del sistema P13 y se pueden consultar a través de la interfaz de comunicación Ethernet.

• P: ¿Puedo actualizar el firmware sin desconectar el sistema?

  R: No. Las actualizaciones de firmware requieren un tiempo de inactividad controlado del sistema para garantizar una transición lógica consistente en toda la red P13.

• P: ¿Cuál es el impacto de una carga excesiva del bus de placa posterior?

  R: Una carga alta puede provocar un aumento de la latencia de comunicación, lo que podría afectar el tiempo determinista de los bucles de control en tiempo real.

• P: ¿El puerto Ethernet es compatible con equipos de red de oficina estándar?

  R: Utiliza capas físicas de Ethernet industrial optimizadas para las estructuras de datos de Procontrol P13; no se recomienda la conexión directa a conmutadores no industriales.

• P: ¿Cómo verifico que el procesador está activo?

  R: Supervise los LED de estado del panel frontal; el procesamiento activo se indicará mediante la secuencia de LED operativos documentada.

• P: ¿Es este módulo reparable en campo?

  R: No. El conjunto del procesador es una unidad de alta densidad calibrada de fábrica. No deben intentarse reparaciones a nivel de PCB.
