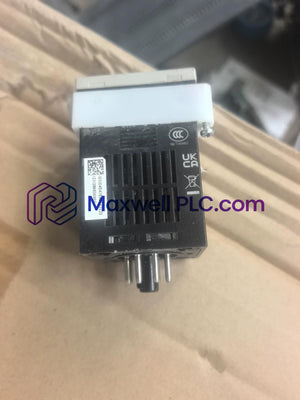

El Omron H7CX-A11-N, también catalogado como el contador/tacómetro multifunción H7CX-A11, funciona como un componente de hardware dedicado para la acumulación de pulsos de alta velocidad y el procesamiento de señales discretas dentro de arquitecturas de paneles industriales.

Matriz de Sufijos y Configuración del Modelo

• H7CX: Plataforma de la serie de contadores y tacómetros digitales DIN de 48 mm x 48 mm de Omron.

• A: Perfil de configuración de unidad funcional estándar.

• 11: Designación de disposición de pines que especifica una interfaz trasera de zócalo de 11 pines.

• Voltaje de alimentación (Ninguno): Configuración de energía operativa de alto voltaje que acepta de 100 a 240 VCA a 50/60 Hz.

• Dígitos (Ninguno): Pantalla LCD transmisiva negativa de 6 dígitos (rango de conteo de -99999 a 999999).

• N: Arquitectura de carcasa modernizada que presenta una profundidad de cuerpo reducida y un contraste de pantalla mejorado.

Especificaciones Técnicas y Ambientales

Ejecución del Microcontrolador y Compatibilidad de Firmware

El motor digital de alta velocidad realiza el procesamiento de pulsos en tiempo real hasta 10 kHz sin latencia de muestreo. La memoria no volátil EEPROM integrada mantiene la compatibilidad del firmware a través de los ciclos de configuración, bloqueando los parámetros de pre-escalado del usuario, los valores de umbral objetivo y los totales de conteo acumulados durante una pérdida total de energía. Las rutinas de validación de arranque comprueban la integridad de la memoria flash de los registros internos antes de habilitar los controladores de salida, evitando una lógica de conmutación falsa durante las transiciones de la alimentación principal.

Contenido del Paquete y Entregables

• 1 x Módulo contador/tacómetro Omron H7CX-A11-N (chasis enchufable)

• 1 x Funda adaptadora para montaje en panel

• 1 x Junta de estanqueidad para panel frontal impermeable

Directivas de Instalación Física y Conexión de Zócalos

Montaje en Panel

• Corte una abertura cuadrada de 45 mm x 45 mm en la puerta de la carcasa; coloque la junta de goma sobre el marco frontal antes de la inserción para mantener la protección de ingreso frontal IP66.

• Inserte el cuerpo del contador en el corte del panel y deslice la funda adaptadora trasera hacia adelante hasta que las pestañas laterales se enganchen de forma segura contra el interior de la puerta del panel.

Cableado de Zócalo y Terminales de Campo

• Alinee las guías y asiente la base de 11 pines firmemente en un zócalo trasero compatible para riel DIN (p. ej., Omron P2CF-11 o P3GA-11).

• Encamine el cableado de entrada de pulsos desde codificadores o interruptores de proximidad a través de cables blindados de par trenzado, conectando el blindaje trenzado a un punto de tierra único del panel para preservar la integridad de la señal.

Preguntas Frecuentes

• ¿Qué interfaz física se utiliza para el cableado de campo en el H7CX-A11-N?

  Este modelo cuenta con una base enchufable de 11 pines diseñada para acoplarse directamente con zócalos de montaje en riel DIN o superficie de panel.

• ¿Qué rango de voltaje de línea alimenta al H7CX-A11-N?

  La unidad funciona con una fuente de alimentación de 100 a 240 VCA a 50/60 Hz conectada a través de los pines de zócalo de alimentación designados.

• ¿Cómo se preservan los puntos de ajuste de configuración durante un fallo del suministro principal de CA?

  La memoria no volátil EEPROM interna guarda los conteos actuales, los valores de escala y los parámetros de umbral sin necesidad de batería.

• ¿Qué frecuencia máxima de pulso de entrada puede evaluar la unidad?

  La lógica de entrada de alta velocidad acepta tasas de conteo de pulsos de entrada de hasta 10 kHz, dependiendo de los ajustes de entrada del sensor seleccionados.

• ¿Qué capacidad de conteo está disponible en la pantalla frontal?

  La pantalla LCD transmisiva negativa de 6 dígitos muestra valores de proceso que van desde -99999 a 999999 con posiciones decimales configurables.

• ¿Cómo se logra el sellado contra agua y polvo en las instalaciones de la carcasa?

  La instalación de la unidad con la junta de sellado de goma suministrada mantiene un marco frontal estanco al polvo y resistente al agua equivalente a IP66.

• ¿Puede el instrumento operar en modos de medición de frecuencia o velocidad?

  Sí, los parámetros de software permiten la configuración entre modos de contador preajustado, contador totalizador y medición de frecuencia de tacómetro.

• ¿La interfaz del circuito de entrada funciona tanto con sensores NPN como PNP?

  Sí, los ajustes del menú interno permiten la selección entre entradas de señal de voltaje PNP y de colector abierto NPN provenientes de sensores o codificadores.
