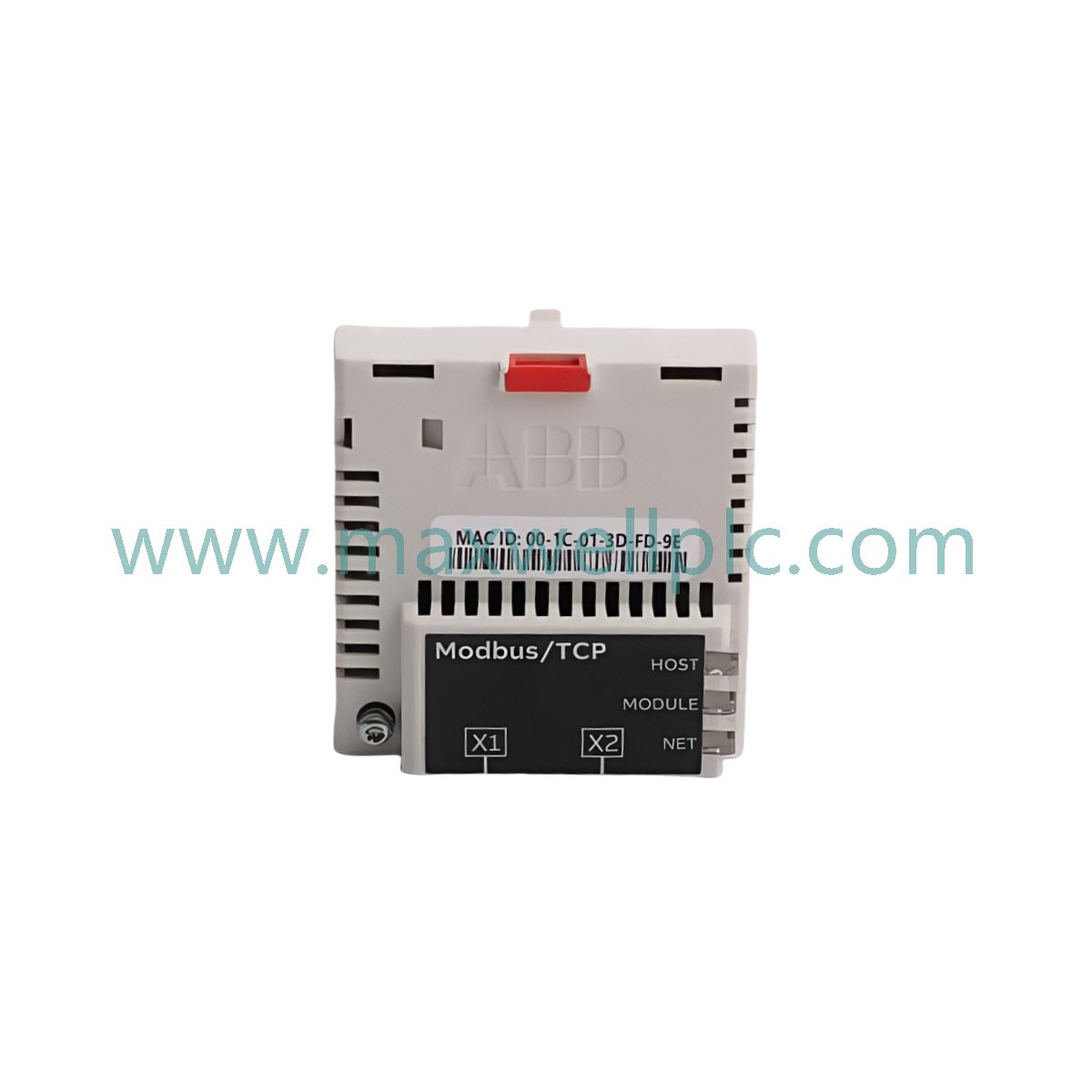

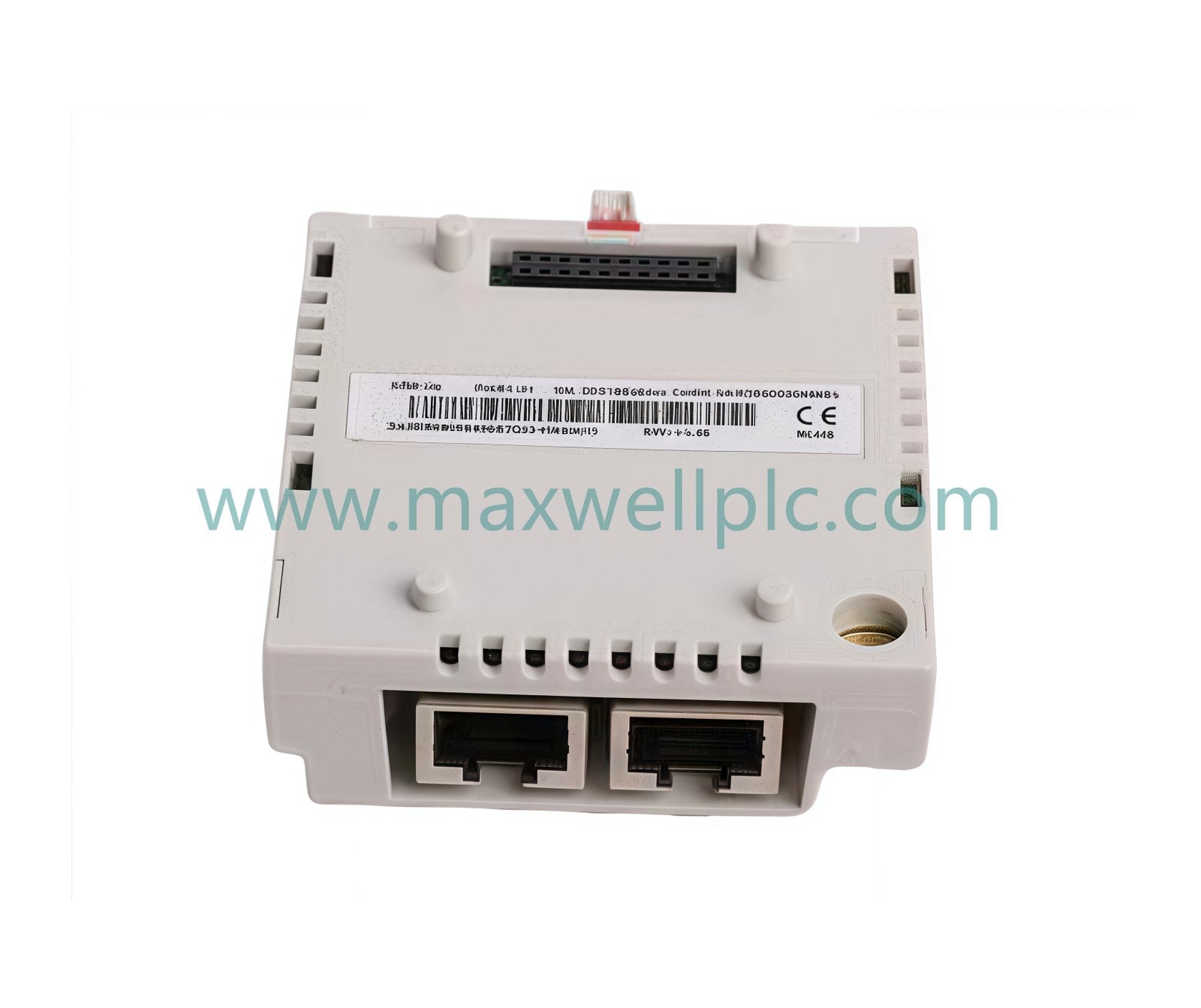

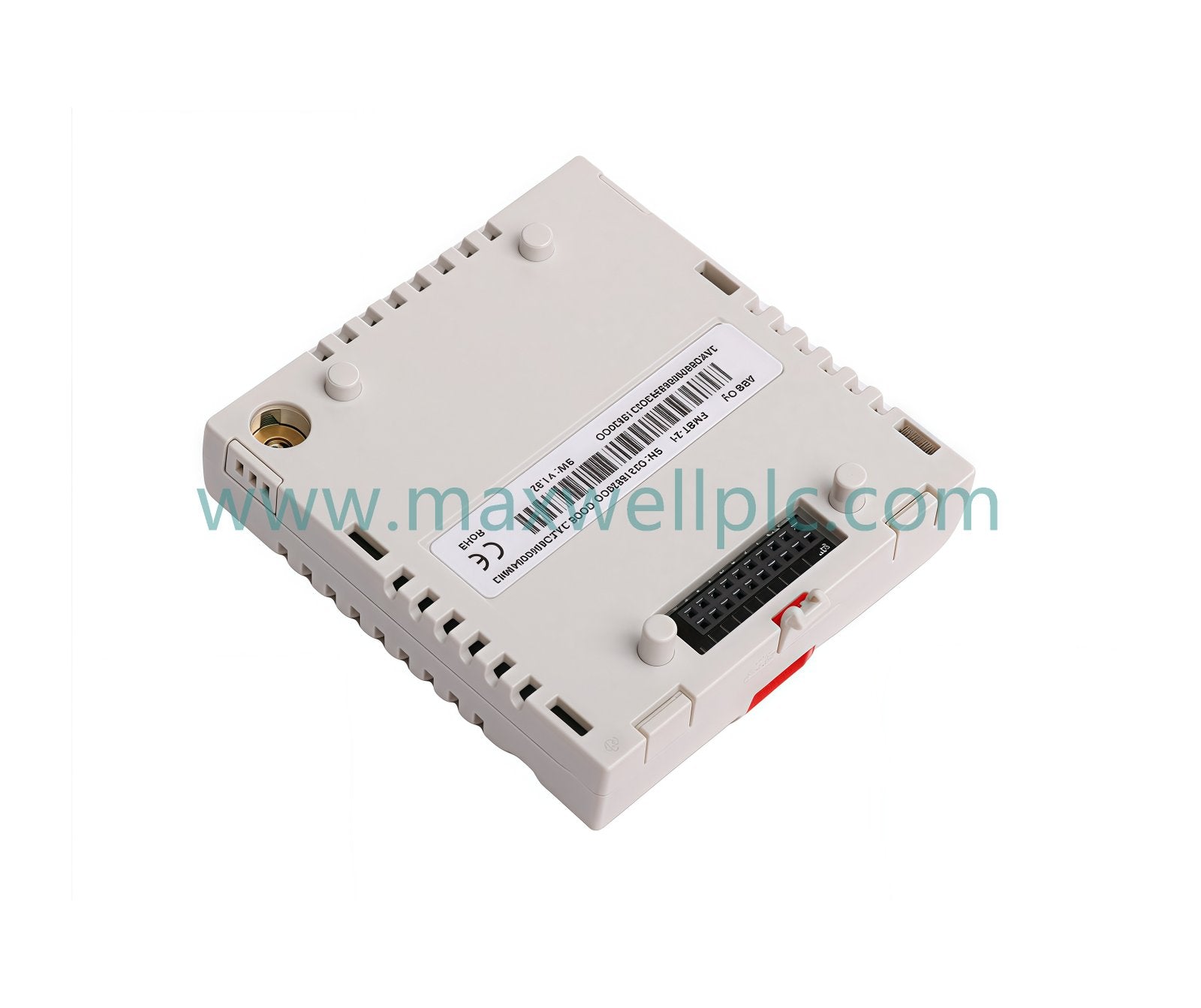

Configurado para la integración en red en entornos de automatización industrial, el ABB FMBT-21 (Módulo de comunicación Ethernet FMBT-21) proporciona la ejecución física directa del intercambio de datos Modbus TCP para los sistemas de accionamiento ABB. Este componente de hardware funciona como un adaptador de comunicación para interconectar los parámetros internos del accionamiento con las topologías de red del controlador externo.

Configuración del módulo

El FMBT-21 es un adaptador Ethernet de doble puerto diseñado para ser montado en la ranura de opción interna de los accionamientos ABB compatibles. Incorpora un conmutador integrado para admitir configuraciones de red en cadena y gestiona la transferencia de datos de auto-negociación a 10/100 Mbps.

Especificaciones de hardware

Comunicación de control y accionamiento industrial de ABB

El FMBT-21 utiliza comunicación Ethernet determinista para facilitar el control y la parametrización del motor. Cuenta con compatibilidad con flash de firmware, lo que permite actualizaciones lógicas y de protocolo en todo el sistema. El módulo admite el escalado de densidad de E/S a través de su arquitectura de doble puerto y proporciona acceso de alta velocidad a las variables del accionamiento para la integración con clientes OPC UA y el software DriveComposer Pro. El rendimiento determinista de la red se mantiene mediante la auto-negociación y la integración con las velocidades de comunicación de la placa base del accionamiento host.

## Información para pedidos

• Módulo adaptador Modbus TCP FMBT-21.

• Manual de integración de accionamientos e interfaz Ethernet.

• Embalaje protector antiestático.

Pautas de instalación en campo

Montaje

• Asegúrese de que el accionamiento host esté completamente desenergizado antes de insertar el FMBT-21 en la ranura de opción interna.

• Asegure el módulo utilizando los sujetadores físicos provistos para mantener el contacto adecuado con el bus interno del accionamiento.

Cableado

• Utilice cables Ethernet blindados Cat5e o superiores para garantizar la integridad de los datos en entornos industriales de alta interferencia.

• Conecte los puertos duales RJ45 según la topología de red requerida (estrella o cadena).

Preguntas frecuentes

• P: ¿El módulo admite el intercambio en caliente?

  R: No. La alimentación del accionamiento debe desconectarse completamente antes de instalar o quitar el módulo FMBT-21 para evitar daños eléctricos en el accionamiento o el adaptador.

• P: ¿Puedo conectar varios accionamientos en cadena con este módulo?

  R: Sí. Los puertos duales RJ45 actúan como un conmutador interno, lo que permite topologías de red lineales en cadena.

• P: ¿Cómo se alimenta el módulo?

  R: El módulo se alimenta internamente desde el accionamiento host a través de la fuente de alimentación de 24 V CC proporcionada a través de la ranura de opción.

• P: ¿Es este adaptador compatible con DriveComposer Pro?

  R: Sí, es totalmente compatible con las funciones de diagnóstico y puesta en marcha cuando se utiliza en una red de herramientas Ethernet.

• P: ¿Cómo maneja el módulo las velocidades de red variables?

  R: El módulo utiliza tecnología de auto-negociación para sincronizarse automáticamente con entornos de red de 10 Mbps o 100 Mbps.

• P: ¿El FMBT-21 admite el ajuste remoto de parámetros?

  R: Sí. Proporciona acceso de lectura/escritura al conjunto de parámetros del accionamiento host a través de Modbus TCP, lo que permite la configuración remota y el restablecimiento de fallas.

• P: ¿Cuál es la capacidad de nodos de la red?

  R: La arquitectura del módulo admite hasta 32 nodos de red dentro del segmento de red definido.

• P: ¿Cuál es la configuración recomendada para un monitoreo intensivo?

  R: ABB recomienda configurar los parámetros de accionamiento 50.21 y 50.51 en modo "Lento" o "Monitoreo" para garantizar la estabilidad de la señal para el registro continuo de datos.
