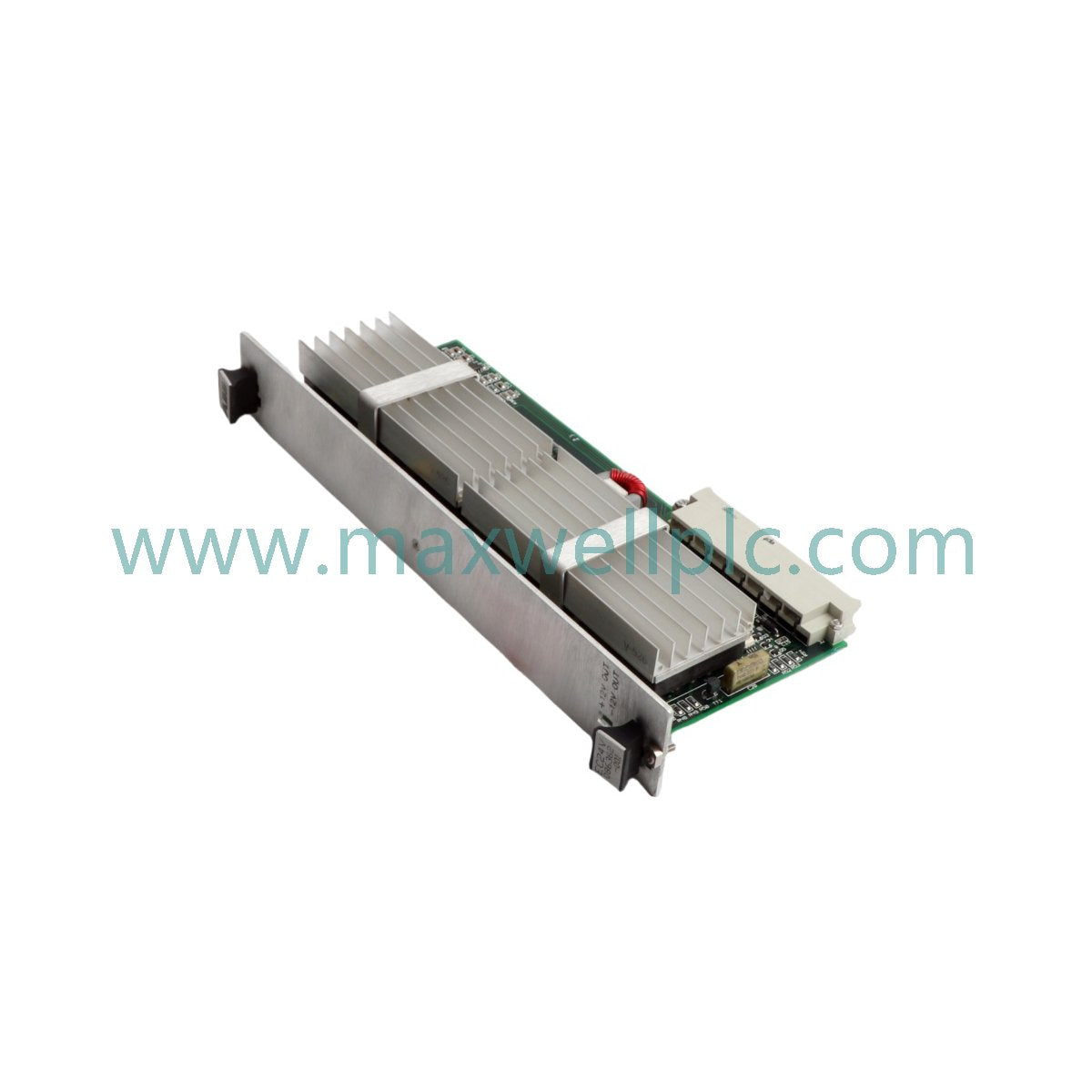

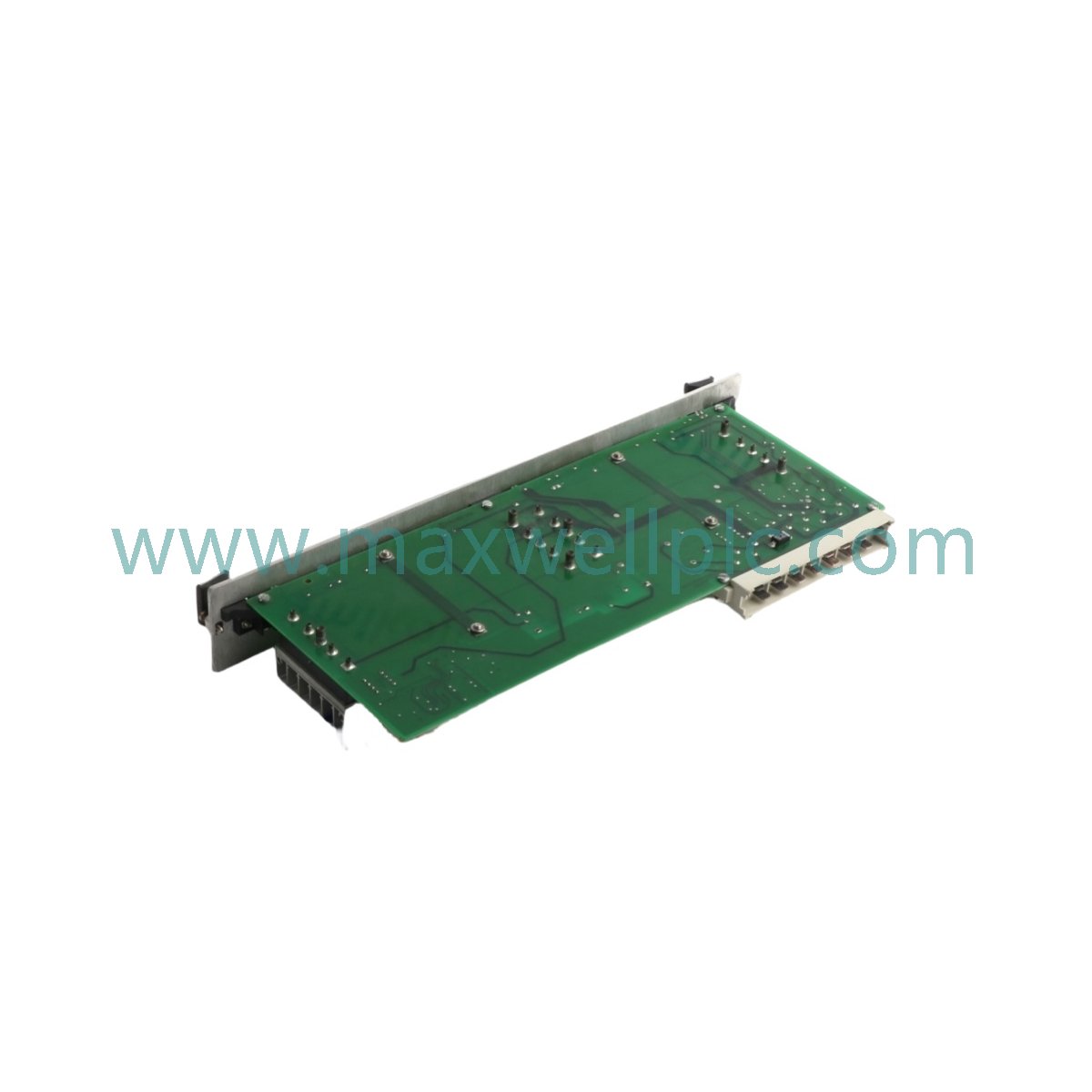

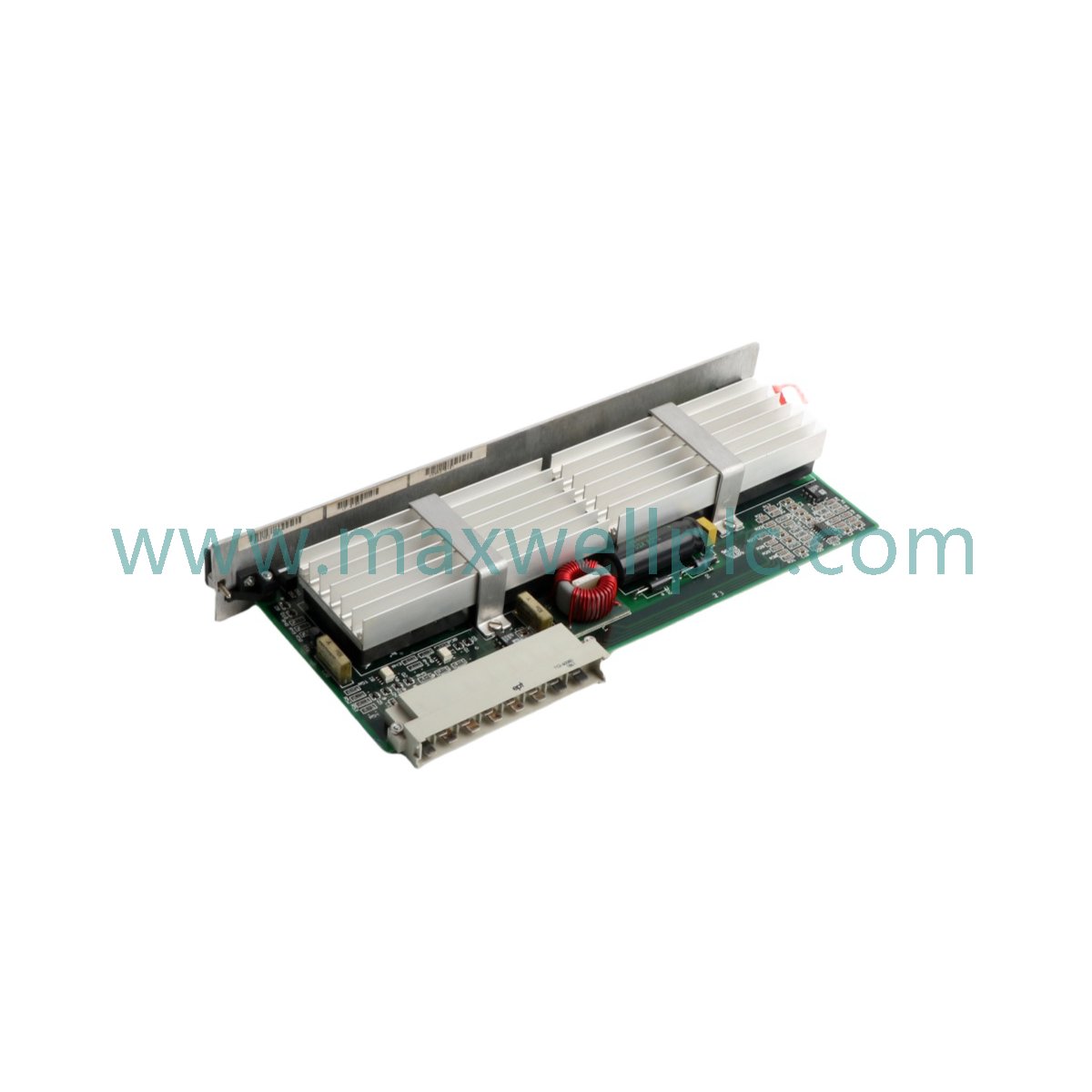

Configurada para la regulación de potencia y el acondicionamiento de la señal de E/S en arquitecturas de control DCS de ABB, la ABB EC24V 086362-001 (Módulo de placa de controlEC24V 086362-001) proporciona ejecución física y eléctrica directa para la distribución de energía auxiliar y la supervisión de señales.

Matriz de identificadores de modelo

El EC24V 086362-001 es un módulo de control de configuración fija. La nomenclatura denota una variante de salida de 24 VCC con capacidades integradas de procesamiento de E/S. No existen submodelos u opciones de hardware configurables en campo para este número de pieza, ya que está diseñado para cumplir con un único estándar de especificación para la compatibilidad con el backplane de ABB DCS.

Especificaciones de hardware

Integración de control industrial

El módulo está diseñado para el escalado de densidad de E/S dentro de los racks ABB DCS, lo que permite la integración de 6 entradas digitales (24 VCC) y 2 entradas analógicas (±10 V / 0–20 mA). Admite la velocidad de comunicación del bus de backplane estándar, lo que garantiza la sincronización de temporización con los procesadores de control principales. La compatibilidad con el flash del firmware se gestiona a través de la interfaz del rack host, lo que evita la necesidad de herramientas de configuración independientes. El hardware admite la comunicación de red determinista, lo que permite la integración en Profinet o topologías basadas en Ethernet relacionadas utilizadas en entornos de control distribuido.

Información para pedidos

• Módulo de placa de control EC24V 086362-001

• Embalaje protector clasificado ESD

• Documentación técnica para la integración en rack

Procedimientos de instalación y en campo

• Montaje: Asegúrese de que el módulo esté completamente encajado en la ranura del rack y que la palanca de bloqueo esté activada para proporcionar estabilidad mecánica.

• Cableado de señal: Utilice cables blindados para las señales de entrada analógicas. Termine los blindajes en la barra de tierra del gabinete para minimizar el ruido de modo común.

• Secuenciación de entrada: Verifique que los niveles de voltaje de entrada no excedan el umbral especificado de 24 VCC para evitar daños a los circuitos lógicos internos.

• Conexión a tierra: Establezca una conexión de baja impedancia entre el chasis del módulo y el bus de tierra del gabinete para garantizar la integridad del aislamiento de 500 V CA.

• Gestión del calor: Mantenga el flujo de aire libre alrededor de las rejillas de ventilación del módulo; no lo instale directamente sobre dispositivos de alta disipación de calor.

Preguntas frecuentes

• P: ¿Este módulo admite el intercambio en caliente?

  R: No. Desconecte la alimentación del backplane del rack antes de retirar o insertar el módulo para evitar daños eléctricos en los pines de comunicación.

• P: ¿Se pueden reconfigurar las entradas analógicas para 4–20 mA?

  R: Las entradas admiten rangos de 0–20 mA según las especificaciones técnicas. Configure el rango dentro del conjunto de parámetros del software DCS.

• P: ¿Cómo se logra el aislamiento de 500 V CA?

  R: El módulo utiliza barreras galvánicas internas para aislar la trayectoria de la señal de E/S de la fuente de alimentación del circuito lógico.

• P: ¿La salida de 24 V CC está protegida contra cortocircuitos?

  R: Sí, el módulo incluye circuitos de limitación de corriente para proteger contra cortocircuitos transitorios en las líneas de distribución de salida.

• P: ¿Cuál es el impacto de exceder la temperatura de funcionamiento de +50 °C?

  R: Exceder este límite provoca un envejecimiento acelerado de los componentes y una posible degradación lógica, lo que puede provocar la falla del módulo.

• P: ¿El módulo requiere calibración periódica?

  R: No. Los circuitos de acondicionamiento de señal están calibrados de fábrica y no requieren ajuste en campo.

• P: ¿Cómo puedo verificar el estado del módulo?

  R: Utilice los diagnósticos del software DCS para sondear los registros de estado del módulo para la salud de la entrada y la validación de la salida de potencia.

• P: ¿Puedo usar este módulo en un ambiente condensado?

  R: No. El módulo está clasificado para humedad sin condensación (5–95% HR); la humedad en la PCB puede causar rastreo o cortocircuitos.
