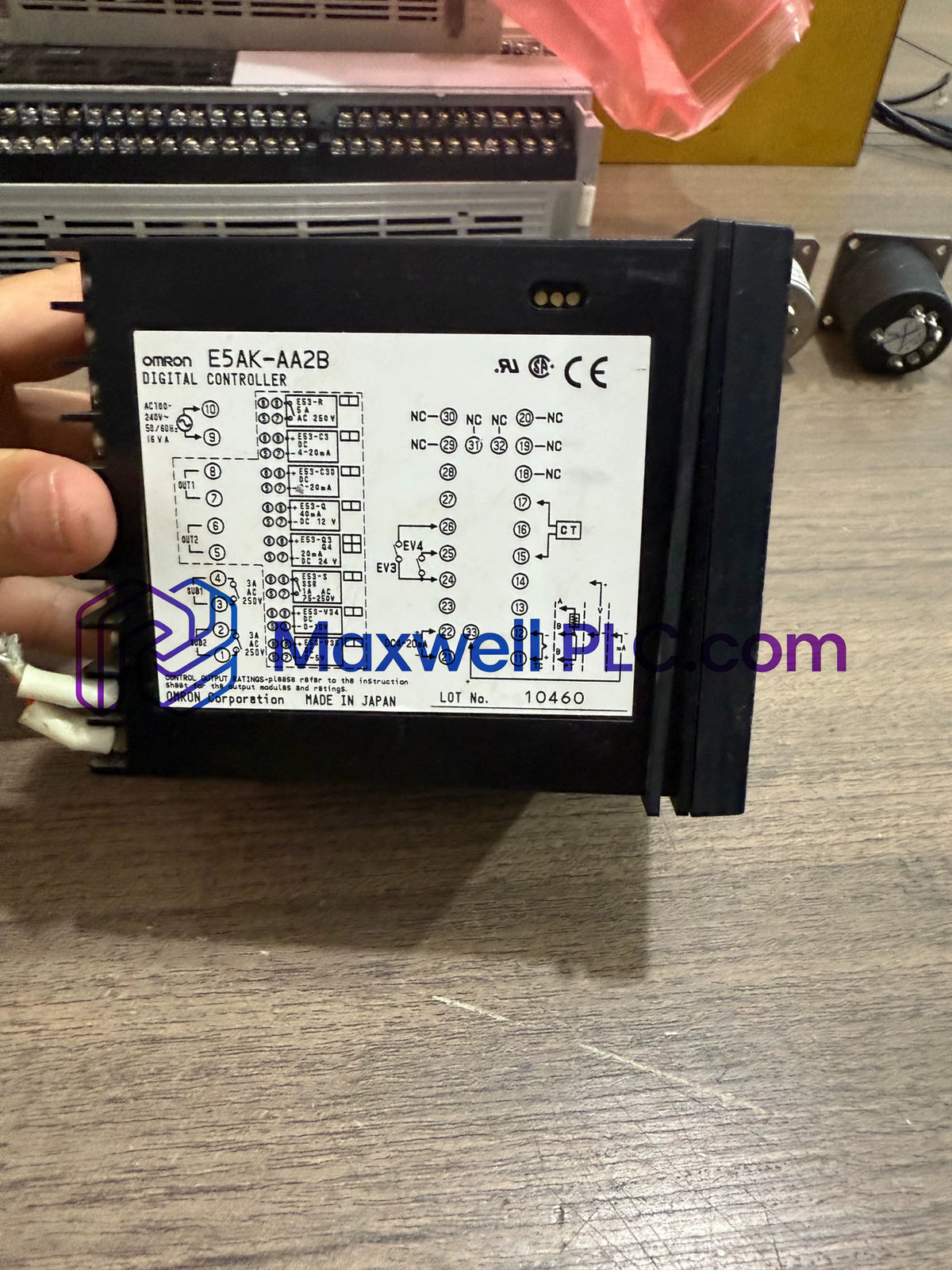

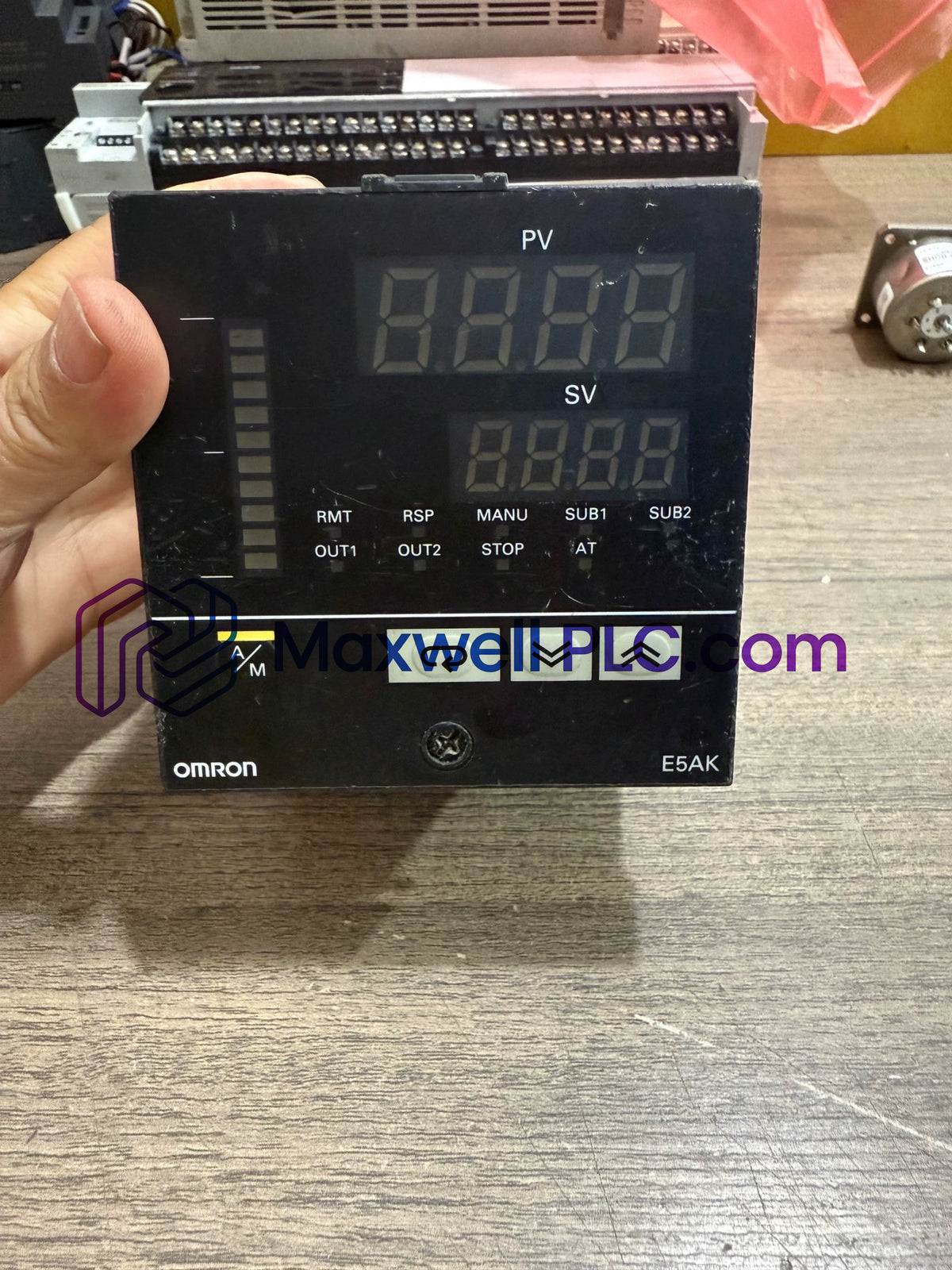

El Omron E5AK-AA2B, también catalogado como el controlador digital E5AK, funciona como un componente de hardware dedicado para la regulación de procesos y temperatura en lazo cerrado dentro de redes de paneles de control industrial.

Nomenclatura e identificación

• E5AK: Designador de serie base (unidad de panel DIN de 96 x 96 mm)
• AA: Arquitectura de modelo de control estándar
• 2: Configuración de salida de alarma doble
• B: Integración de conjunto de funciones auxiliares avanzadas

Especificaciones del hardware

Comunicación de bus y protocolos de firmware

El módulo se interconecta directamente con los planos posteriores del panel interno y los buses de comunicación industrial. Los protocolos de transferencia de datos gestionan velocidades de ciclo deterministas, lo que permite un sondeo rápido de las variables de proceso y la ejecución del lazo de control. Las rutinas de memoria flash aplican comprobaciones de compatibilidad de la revisión del firmware durante las secuencias de encendido para evitar discrepancias en las instrucciones operativas en todos los nodos de la red.

Contenido del paquete

• 1 x Unidad de controlador digital Omron E5AK-AA2B
• 2 x Soportes de montaje en panel
• 1 x Bloque de cubierta de terminales
• 1 x Folleto de instrucciones técnicas

Directrices de montaje en campo

• Asegúrese de que las dimensiones del corte del panel se ajusten estrictamente a los límites de tolerancia de 92 mm x 92 mm antes de la inserción.
• Mantenga un espaciado mínimo de 30 mm vertical y horizontalmente entre controladores adyacentes para la convección de calor.
• Conecte el cableado de blindaje directamente a una barra de tierra de baja impedancia utilizando cables directos y cortos.
• Aplique un par de torsión de 0.5 Nm a las conexiones del bloque de terminales para asegurar una conductividad eléctrica estable.

Preguntas frecuentes

• ¿Qué dimensiones de panel se requieren para un montaje mecánico adecuado?

  La unidad requiere un corte DIN estándar de 1/4 que mide 92 mm x 92 mm. La profundidad detrás de la cara frontal del panel debe permitir al menos 113.5 mm de espacio libre para el acceso al bloque de terminales y el radio de cableado.

• ¿Qué rangos de voltaje de alimentación son compatibles con el bloque de terminales de control?

  El controlador opera en un rango de voltaje de alimentación nominal de 100 a 240 VCA a 50/60 Hz. El consumo de energía debe calcularse hasta un máximo de 16 VA en condiciones de carga de salida completa.

• ¿Cómo se conmutan físicamente las salidas de alarma?

  La etapa de alarma contiene dos salidas de relé independientes. Cada contacto de relé está clasificado internamente para la conmutación de carga resistiva de hasta 250 VCA a 1 A, configurado para el monitoreo de umbral de apertura/cierre.

• ¿Se admite el reemplazo en campo mientras el sistema permanece energizado?

  No se permite el intercambio en caliente (hot-swapping) en esta unidad. La fuente de alimentación principal debe desconectarse antes de retirar el chasis frontal del zócalo de la carcasa para evitar arcos eléctricos y daños internos.

• ¿Qué procedimientos de conexión a tierra deben seguirse para la supresión de ruido?

  Las líneas de señal deben utilizar cables blindados de par trenzado. Conecte a tierra el blindaje en un solo punto a una barra de tierra de instrumentos aislada, manteniendo las líneas eléctricas separadas de los conductos de cableado de señal.

• ¿Cómo afecta la compatibilidad flash del firmware al reemplazo del sistema?

  Las unidades de reemplazo deben coincidir con las líneas base de revisión de firmware existentes para conservar el mapeo de la estructura de parámetros. Un firmware no coincidente puede causar errores de comunicación en las redes seriales.

• ¿Qué rango de temperatura ambiente de operación se admite sin reducción de potencia?

  La unidad opera continuamente dentro de una temperatura de aire ambiente de -10 a 55 °C. La ventilación de la carcasa circundante debe evitar la acumulación de calor por encima de los 55 °C para evitar derivas.

• ¿Qué calibre de cable se recomienda para los puntos de conexión de terminales?

  Utilice cable de cobre trenzado o sólido con clasificación AWG 22 a AWG 14 para los terminales de señal y alimentación. Se deben aplicar terminales de crimpado antes de fijarlos bajo las placas de sujeción de tornillo.
