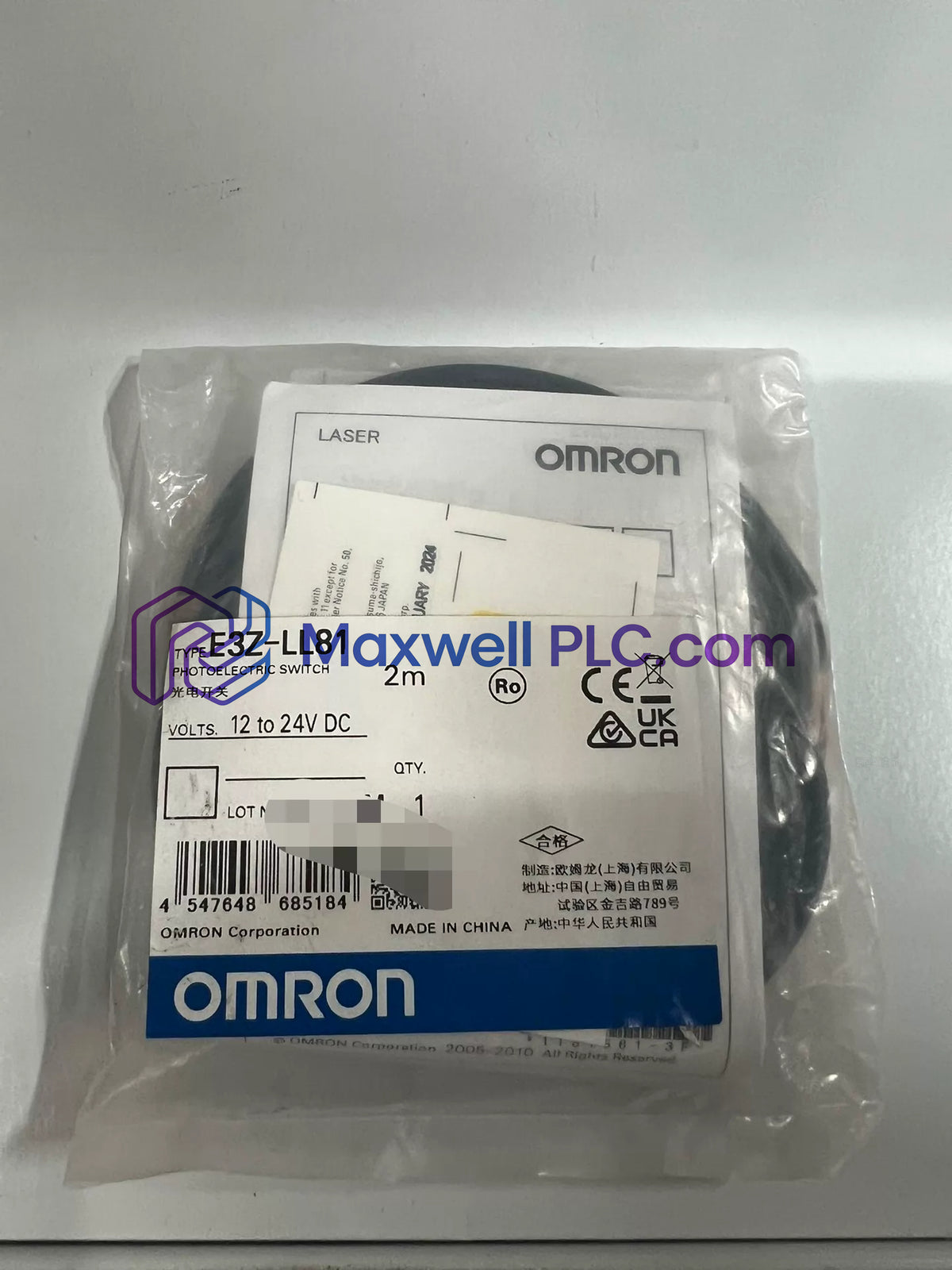

Configurado para la supresión de fondo con ajuste de distancia y la detección óptica discreta de objetos en ensamblajes automatizados de manipulación de materiales, el Omron E3Z-LL81 (sensor fotoeléctrico E3Z-LL81) proporciona una ejecución física/eléctrica directa.

Estructura del código de referencia

• E3Z: Plataforma de carcasa de sensor fotoeléctrico compacto
• L: Configuración de fuente de luz láser
• L: Algoritmo de detección con ajuste de distancia y supresión de fondo (BGS)
• 8: Lógica de salida discreta de colector abierto PNP
• 1: Estilo de conexión con cable precableado

Parámetros técnicos y características

Integración de control industrial y rendimiento determinista

El sensor se integra directamente en los canales de entrada de campo asociados con los controladores lógicos programables. Su punto óptico de alta precisión garantiza transiciones de señal digital limpias hacia módulos de entrada locales, preservando una alta velocidad de comunicación en el bus de placa base y evitando el retraso en el procesamiento de E/S a través de redes deterministas Profinet / EtherNet/IP durante el escalado de alta densidad de E/S. La compatibilidad de flash de firmware integrado dentro de los módulos maestros superiores garantiza una verificación constante de la sincronización de la señal.

Contenido del paquete

• 1 x Sensor fotoeléctrico E3Z-LL81 con cable integrado (2 m)
• 1 x Herramienta de destornillador de ajuste
• 1 x Hoja de instrucciones

Arquitectura de montaje y cableado eléctrico

Reglas de montaje físico

• Fije la carcasa del sensor a un soporte de montaje rígido utilizando tornillos M3 apretados a un par que no exceda los 0.5 N m.
• Coloque la cara óptica perpendicular a la superficie objetivo para evitar que las reflexiones especulares comprometan la precisión de la supresión de fondo.

Protocolo de conexión y cableado

• Conecte el cable marrón al voltaje de alimentación de CC positivo (+12 a 24 VCC) y el cable azul a la tierra de alimentación de 0 VCC.
• Conecte el conductor negro al terminal de la tarjeta de entrada digital PNP del PLC; asegúrese de que la corriente de carga permanezca por debajo de 100 mA de forma continua.

Preguntas frecuentes

• ¿Qué tipo de configuración de salida discreta presenta este sensor?

  La unidad cuenta con una salida de conmutación de colector abierto PNP clasificada para una corriente de carga máxima de 100 mA a 26.4 VCC.

• ¿Cuál es el tamaño del punto focal producido por la fuente láser emisora?

  El diodo láser rojo produce un punto concentrado de 0.5 mm de diámetro a una distancia de referencia objetivo de 300 mm.

• ¿Cómo afecta el color del objetivo al rango de distancia de detección máxima?

  El rango de detección se extiende de 20 a 300 mm para objetivos de papel blanco y de 20 a 160 mm para objetivos negros oscuros.

• ¿Qué rango de voltaje de alimentación se requiere para el funcionamiento correcto del dispositivo?

  El sensor funciona con un voltaje de alimentación nominal que oscila entre 12 y 24 VCC con un rizado máximo permitido del 10%.

• ¿Qué clasificación de seguridad se aplica al diodo láser rojo interno?

  El haz emisor está clasificado como láser de Clase 1 según las normas JIS e IEC, y de Clase 2 según las regulaciones de la FDA.

• ¿Pueden las superficies de fondo que superan la distancia establecida activar salidas falsas?

  El mecanismo de supresión de fondo (BGS) ignora los objetos situados más allá del umbral de ajuste de distancia, independientemente del color.

• ¿Cuál es el consumo de corriente máximo durante la detección continua?

  Los componentes electrónicos internos consumen una corriente máxima de 30 mA en todo el rango de alimentación de CC.

• ¿Cómo se deben asignar los conductores del cable durante la configuración del cableado de campo?

  El conductor marrón se conecta a 12-24 VCC, el cable azul se conecta a 0 V y el cable negro entrega la señal de salida de carga PNP.
