Descripción general del producto

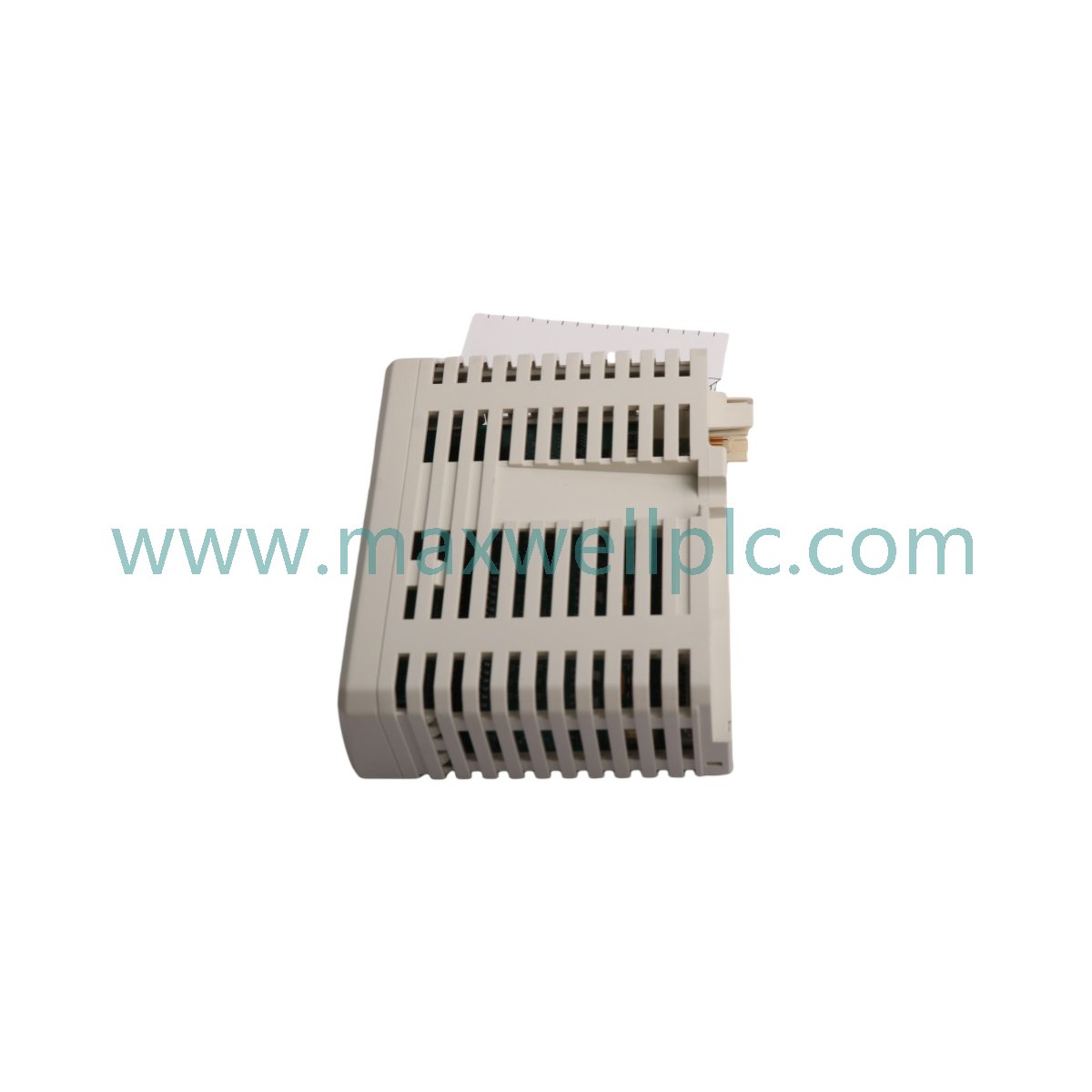

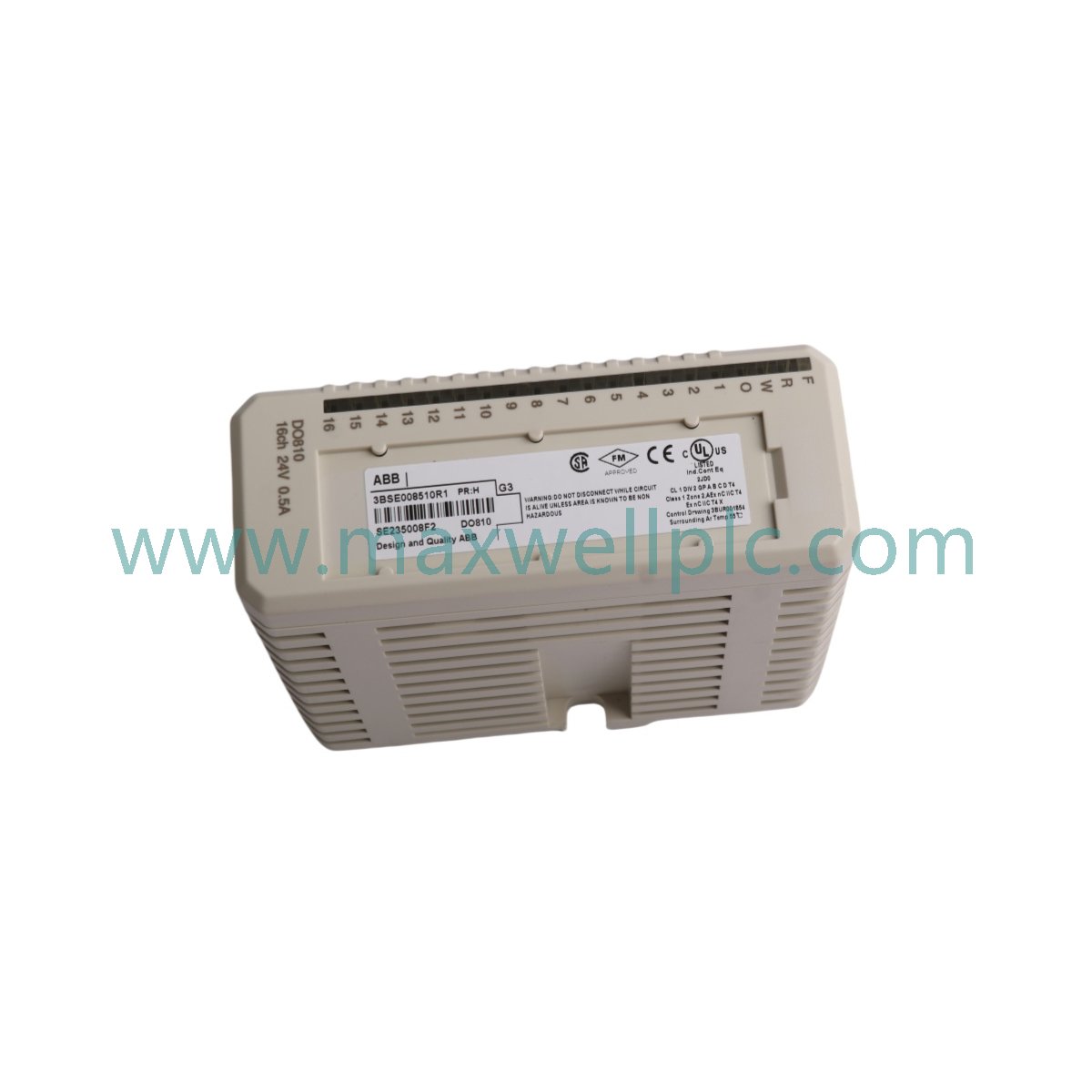

El Módulo de Salida Digital DO810 (3BSE008510R1), también catalogado como el Módulo de Salida Digital DO810, funciona como un componente de hardware dedicado para el procesamiento de señales o la ejecución de control dentro de arquitecturas de automatización industrial. Este módulo está específicamente diseñado para el sistema de E/S ABB S800, proporcionando 16 canales de salida digital de alta velocidad para controlar dispositivos de campo como solenoides, contactores y actuadores. Cada canal está diseñado para entregar una señal de salida de 10–30 V CC estable con circuitería de protección integrada. La arquitectura del módulo permite la integración en sistemas de control distribuido, lo que permite un control granular de variables de proceso discretas mientras se mantiene el aislamiento eléctrico entre grupos de canales.

Especificaciones técnicas

Bloque técnico específico de la marca

El DO810 utiliza el bus de comunicación de plano posterior ABB S800 I/O para facilitar la transferencia de datos determinista entre el módulo y el controlador anfitrión. El diseño presenta una alta densidad de E/S al agrupar dieciséis canales en dos segmentos de ocho canales eléctricamente aislados. La comunicación se gestiona a través del protocolo ModuleBus, que garantiza la notificación de diagnóstico en tiempo real de cortocircuitos, sobretensiones y estado de sobrecarga térmica a la estación de ingeniería. La compatibilidad del firmware se mantiene a través del software de configuración del sistema, lo que garantiza que el módulo mapee con precisión los estados de salida desde la lógica de la aplicación del controlador a los terminales de campo físicos.

Información para pedidos

• Artículos incluidos: Módulo de salida digital DO810, conector de interfaz MTU (Unidad de terminación de módulo).

• Paquete estándar: Embalaje protector electrostático industrial.

• Accesorios opcionales: Bloques de terminales de campo de repuesto, marcadores de canalización de cables, kits de carcasa de módulo redundante.

Pautas de instalación

• Instale el módulo DO810 en una MTU (Unidad de terminación de módulo) S800 I/O apropiada, asegurándose de que los pasadores de bloqueo mecánicos estén completamente encajados.

• Conecte a tierra el riel de la MTU del sistema a la tierra común del gabinete para proporcionar una ruta de baja impedancia para la supresión de EMI.

• Utilice cables blindados para todo el cableado de salida de campo si los recorridos de los cables exceden los requisitos típicos de la rama local para minimizar el acoplamiento de ruido eléctrico.

• Asegúrese de que la corriente del cableado de salida no exceda los 0,5 A por canal para evitar que se active la protección de sobrecarga térmica interna.

• Observe los requisitos de distancia física entre el módulo de salida y el cableado del inversor o variador de alta potencia dentro del gabinete de control.

• Verifique que la conexión ModuleBus esté intacta antes de aplicar alimentación auxiliar de 24 V CC a la MTU.

Preguntas frecuentes

P: ¿El DO810 admite el comportamiento de conexión en caliente?

R: Sí, el módulo admite la conexión en caliente dentro de un sistema S800 I/O; el módulo se puede reemplazar durante el funcionamiento sin quitar la energía del plano posterior.

P: ¿Cómo afecta el módulo a la carga del plano posterior?

R: El DO810 extrae una corriente específica del ModuleBus; verifique el presupuesto de potencia total del rack S800 antes de agregar módulos adicionales.

P: ¿Existe un retraso en la conmutación de redundancia?

R: La conmutación de redundancia para el DO810 es administrada por la lógica del controlador del sistema anfitrión; el retraso se define por el ciclo de escaneo del sistema y la configuración de conmutación por error.

P: ¿Se requiere compatibilidad de firmware?

R: Sí, el módulo debe ser compatible con la configuración de E/S actual del sistema y la revisión del firmware del controlador para una correcta notificación de diagnóstico.

P: ¿La unidad proporciona aislamiento de señal?

R: El módulo presenta aislamiento eléctrico entre los dos grupos de canales (ocho canales cada uno) y la interfaz ModuleBus.

P: ¿Cuáles son las restricciones de cableado de campo?

R: El cableado debe estar clasificado para la corriente y el voltaje de salida esperados; evite exceder el límite térmico máximo de los bloques de terminales.

P: ¿Puede el módulo detectar condiciones de carga abierta?

R: Las características de diagnóstico se centran principalmente en cortocircuitos y sobretensiones; la detección de carga abierta depende de la configuración específica del sistema anfitrión.

P: ¿Cómo se señaliza la falla?

R: Las fallas se señalizan a través del ModuleBus al controlador, y el LED del canal local indicará un estado de error para una rápida resolución de problemas.
