Descripción general del producto

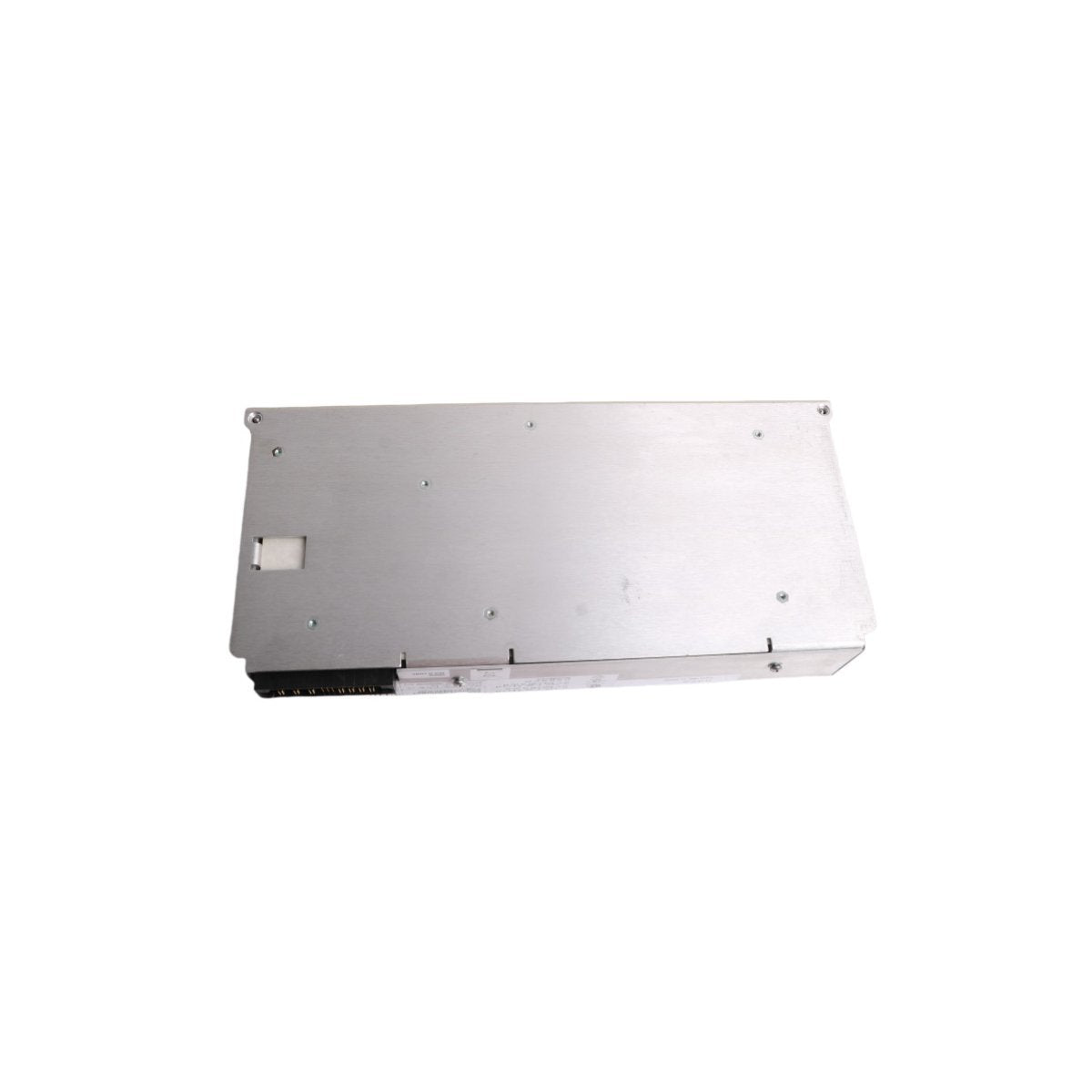

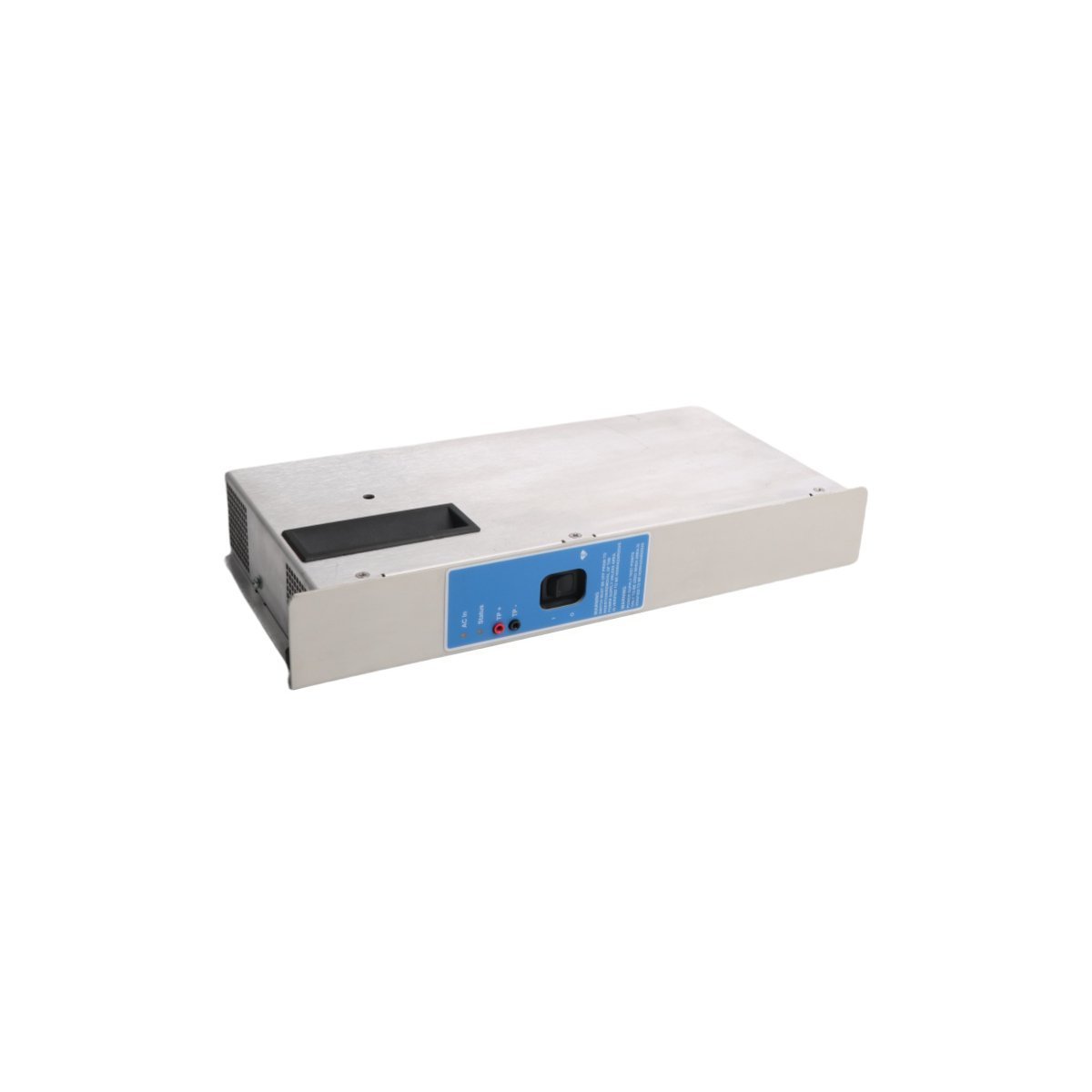

El Honeywell CC-PWRN01 es un módulo de gestión de energía de alta disponibilidad diseñado para el entorno del controlador C300 del sistema Experion Process Knowledge System (PKS). Esta unidad funciona como un componente de redundancia crítico, asegurando que el backplane del sistema de control reciba un suministro de voltaje continuo y regulado incluso en caso de una falla de la fuente de alimentación principal. Al utilizar una sofisticada arquitectura de reparto de carga, el CC-PWRN01 proporciona una transición perfecta entre los rieles de alimentación, evitando reinicios del controlador y pérdida de datos durante las transitorios eléctricos. Está diseñado específicamente para soportar los racks de E/S y procesadores C300 de la serie C de alta densidad donde el tiempo de actividad operativa es un requisito no negociable.

Parámetros eléctricos y físicos principales

Los siguientes datos técnicos describen las capacidades de hardware del CC-PWRN01:

• Número de modelo: CC-PWRN01

• Serie del sistema: Experion PKS Serie C

• Función: Distribución/acondicionamiento de energía redundante

• Masa del módulo: 0,26 kg

• Dimensiones: 12 x 14,5 x 6,5 cm

• Circuitos de protección: Apagado térmico integrado, limitación de corriente de cortocircuito y sujeción de sobrevoltaje

• Indicadores de estado: LEDs en el panel frontal para el estado de encendido correcto y de fallo

• Tipo de montaje: Ensamblaje de terminación de E/S (IOTA) de la serie C vertical

• País de origen: EE. UU.

• Estado de fabricación: Activo

Aplicaciones industriales y utilidad del sistema

En las industrias de procesos continuos como el petróleo y el gas o la fabricación de productos químicos, el CC-PWRN01 es indispensable. Protege el controlador C300 de fallas de energía localizadas, asegurando que la lógica crítica de seguridad y control permanezca activa. El diseño redundante del módulo permite el "intercambio en caliente", lo que significa que una fuente de alimentación defectuosa puede reemplazarse sin desenergizar el rack de control o interrumpir la producción de la planta.

En las instalaciones de generación de energía, este módulo se utiliza para proporcionar energía de CC limpia y filtrada a los componentes sensibles del DCS. La protección térmica y eléctrica incorporada protege contra los transitorios bruscos que a menudo se encuentran en subestaciones eléctricas o salas de control de turbinas, evitando daños a los módulos de E/S y procesadores posteriores.

Para la infraestructura de agua y aguas residuales, el CC-PWRN01 facilita una columna vertebral de automatización resiliente. En las estaciones de bombeo remotas donde la calidad de la energía puede ser inconsistente, estos módulos redundantes actúan como estabilizadores, proporcionando el voltaje constante requerido para una adquisición de datos de sensores confiable y una comunicación a larga distancia. Su factor de forma vertical compacto permite una densidad de potencia máxima dentro de los gabinetes de control con espacio limitado, soportando una automatización compleja con una huella física mínima.
