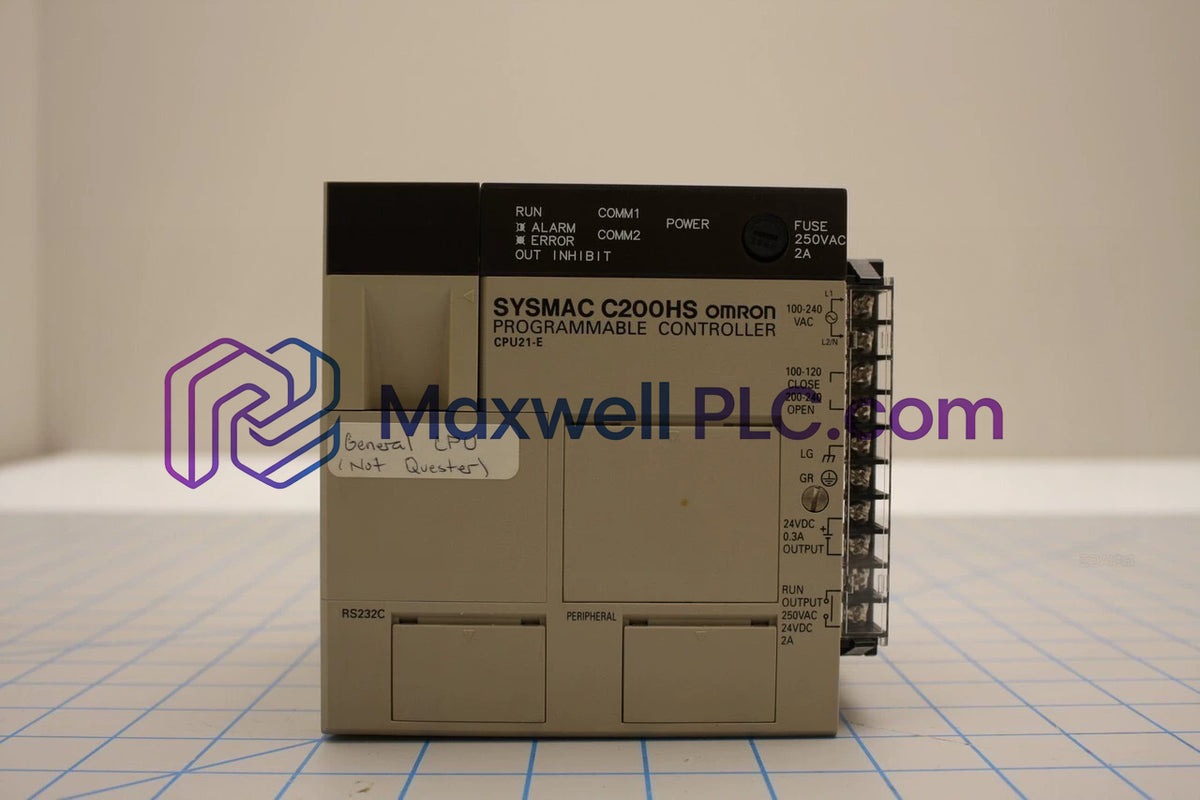

La Omron C200H-CPU21-E, también catalogada como la Unidad Central de Procesamiento C200H-CPU21, opera como un componente de hardware dedicado a la ejecución de programas y al escaneo de E/S dentro de la arquitectura de PLC basada en rack C200H.

Nomenclatura y configuración del número de pieza

• C200H: Familia de sistemas PLC modulares basados en rack.
• CPU: Módulo procesador de la Unidad Central de Procesamiento.
• 21: Conjunto de funciones estándar con señales dedicadas de ENTRADA DE INICIO (START INPUT) y SALIDA DE EJECUCIÓN (RUN OUTPUT).
• E: Clasificación internacional de suministro de voltaje CA (100 a 120 VCA / 200 a 240 VCA).

Rendimiento técnico y clasificaciones eléctricas

Sincronización del backplane y gestión de densidad

La unidad ejecuta instrucciones de secuencia mediante refresco cíclico, programado, planificado y de cruce por cero a través del conjunto de rack. La velocidad de comunicación del bus del backplane local dicta los ciclos de refresco de E/S en tarjetas digitales estándar, módulos especiales de E/S y unidades de bus de CPU. La compatibilidad del firmware flash dentro de los casetes de memoria preserva las estructuras de datos del sistema, lo que permite una ejecución predecible del escaneo lógico durante el escalado de densidad de E/S de múltiples racks.

Paquete de envío del módulo estándar

• 1 x Unidad Central de Procesamiento Omron C200H-CPU21-E
• 1 x Unidad de batería de respaldo de litio (preinstalada o empaquetada)
• 1 x Hoja de cubierta protectora del conector

Reglas de cableado e instalación en campo

• Alineación del rack: Inserte la unidad de CPU en la posición más a la izquierda en el backplane C200H hasta que los seguros superior e inferior encajen completamente en su lugar.
• Cableado de la fuente de alimentación: Conecte la alimentación de línea de CA a los terminales de suministro designados utilizando conductores de cobre AWG 16 como mínimo; conecte una toma de tierra dedicada directamente al terminal de tierra funcional.
• Cableado de ENTRADA DE INICIO: Dirija el contacto seco externo de 24 VCC a los terminales de ENTRADA DE INICIO para controlar la ejecución del estado EJECUCIÓN/PARADA (RUN/STOP) a través de estados de contacto cerrado/abierto.
• Aislamiento de SALIDA DE EJECUCIÓN: Mantenga los cables del contacto seco de SALIDA DE EJECUCIÓN aislados de las líneas de conmutación de alta frecuencia para reducir el retroceso de ruido inductivo hacia la placa de la CPU.

Preguntas frecuentes sobre diagnósticos del sistema

• ¿Cuánto tiempo puede la batería de respaldo mantener la retención de memoria durante una pérdida total de energía de CA?

  La batería interna de litio retiene el programa RAM y la memoria de datos hasta por 4 años bajo temperaturas operativas ambientales de 25 °C.

• ¿Qué ventana operativa queda cuando el indicador de alarma de la batería comienza a parpadear?

  La batería de respaldo debe reemplazarse por una celda nueva dentro de 1 semana después de que el LED de ALARMA comience a parpadear en el panel frontal.

• ¿La unidad de CPU admite el cambio en caliente (hot-swapping) mientras está instalada en el backplane?

  No, quitar o insertar el módulo de CPU requiere un apagado completo de la alimentación de CA para evitar daños en el conector del backplane y la corrupción de la memoria.

• ¿Qué áreas de memoria permanecen intactas durante una falla de energía sin voltaje de línea de CA activo?

  Los bits de relé de retención (HR), los bits de relé de retención auxiliar (AR), los valores preestablecidos de contador (CNT) y los registros de memoria de datos (DM) conservan su estado mediante el respaldo de la batería.

• ¿Qué rutinas de diagnóstico interno son monitoreadas continuamente por el hardware de ejecución del procesador?

  La CPU ejecuta autodiagnósticos para la integridad de la memoria, la comunicación del bus de E/S, los tiempos de espera del escaneo, el voltaje de la batería y los estados del módulo de bus de la CPU.

• ¿Qué límites de capacidad de conmutación se aplican a los terminales de SALIDA DE EJECUCIÓN de contacto seco?

  El interruptor de salida maneja hasta 2 A a 250 VCA para cargas resistivas, 0,5 A a 250 VCA para cargas inductivas y 2 A a 24 VCC.

• ¿Se puede utilizar un casete de memoria EEPROM en lugar de un paquete RAM con respaldo de batería?

  Sí, los casetes de memoria EEPROM conservan el programa y la memoria de datos sin necesidad de energía constante de la batería de litio para el almacenamiento no volátil.

• ¿Qué métodos de refresco de control de E/S son compatibles con la lógica del ciclo de procesamiento?

  El procesador gestiona las E/S de campo a través de protocolos de refresco cíclico, programado, planificado y de cruce por cero en las ranuras del rack conectadas.
