Descripción general del producto

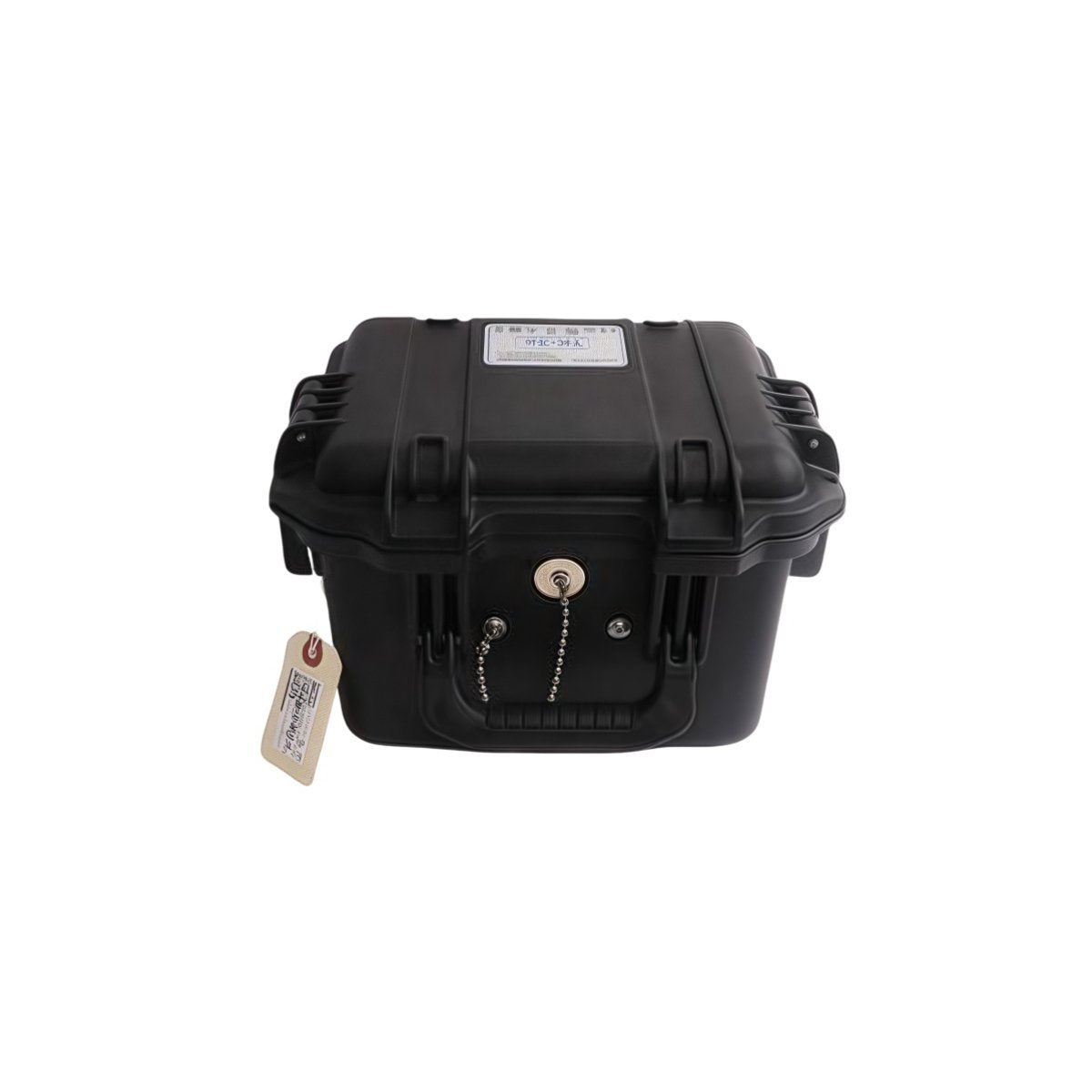

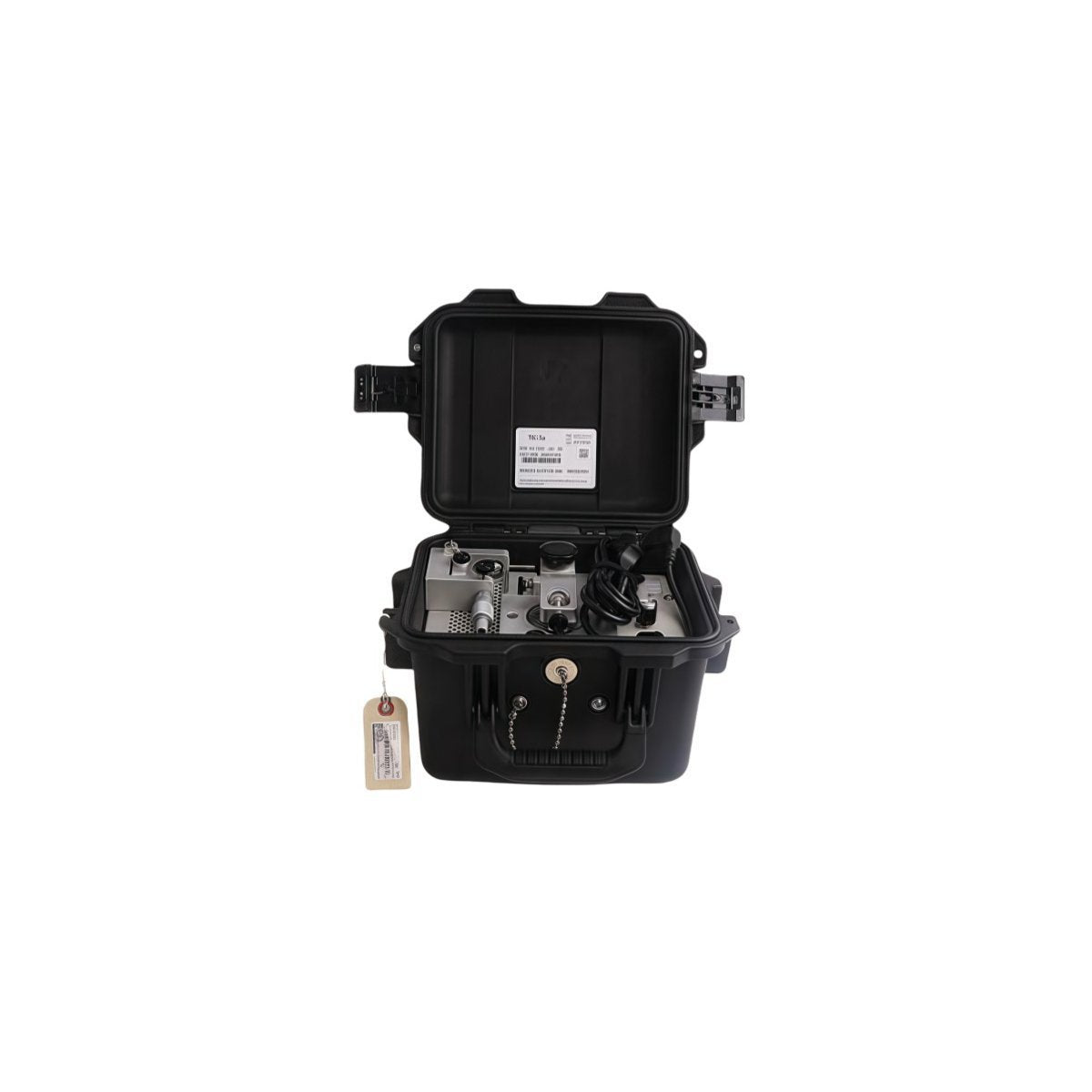

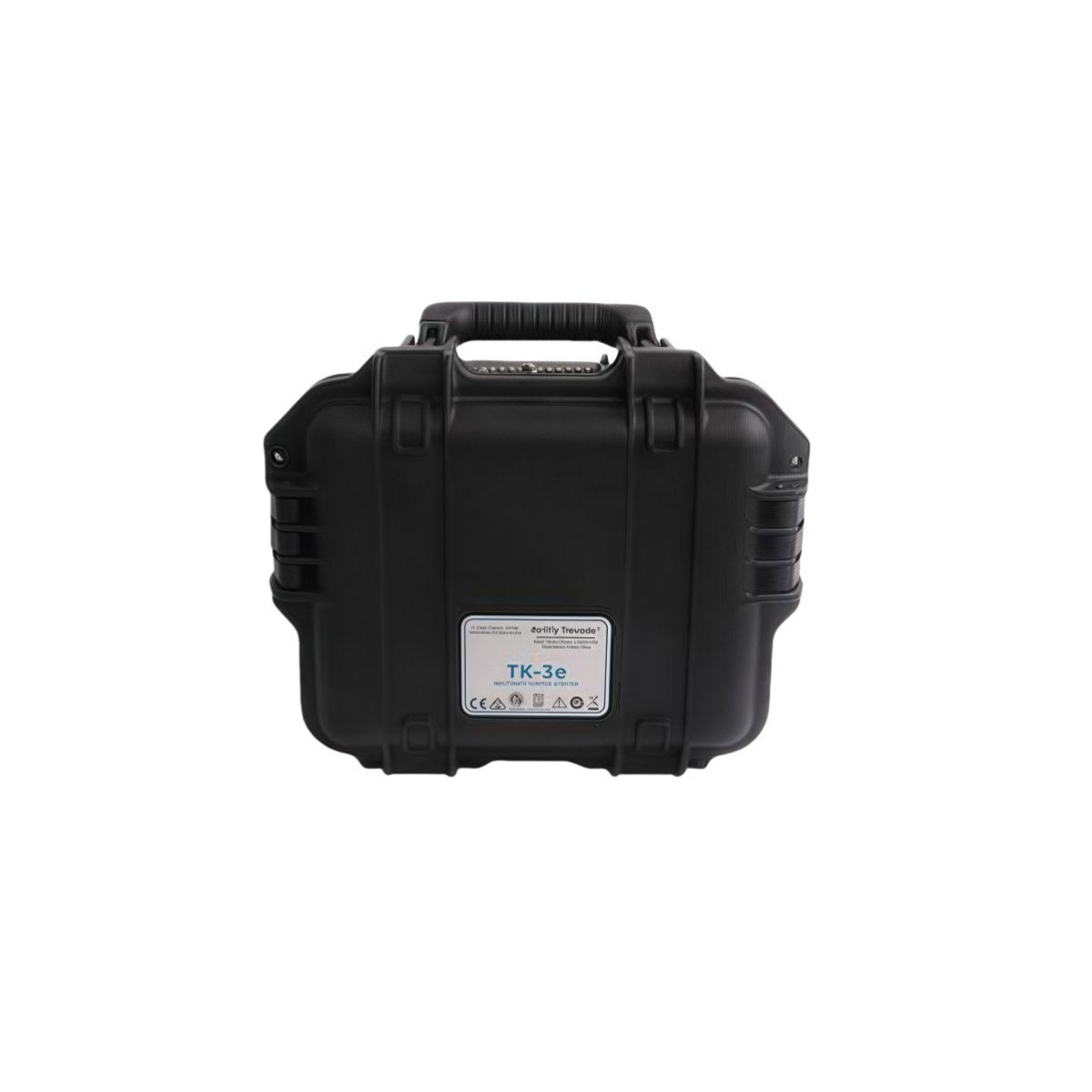

El Bently Nevada TK-3E 177313-02-02-00 es un instrumento de calibración especializado diseñado para la verificación en campo de sistemas de transductores de proximidad y monitores de vibración. Este kit de accionamiento eléctrico simula condiciones de eje tanto estáticas como dinámicas para asegurar que el hardware de monitoreo refleje con precisión el comportamiento de la maquinaria rotativa. Al utilizar un micrómetro de husillo de precisión y una placa oscilante accionada por motor, el TK-3E permite a los técnicos confirmar que las sondas de proximidad están correctamente separadas y que las salidas de voltaje resultantes se alinean con los factores de escala establecidos. Es una herramienta fundamental para mantener la integridad de la Instrumentación de Supervisión de Turbinas (TSI), asegurando que los sistemas de protección de maquinaria cumplan con los estándares de la industria como API 670.

Especificaciones mecánicas y parámetros operativos

• Componente del modelo: 177313-02-02-00

• Identificación del kit: TK-3E (accionamiento eléctrico)

• Rango de soporte de sonda: 5 mm a 19 mm (0.197 pulg. a 0.75 pulg.)

• Rango de simulación de vibración: 50 a 254 µm (2 a 10 milésimas de pulgada) pico a pico

• Precisión del micrómetro: Husillo de precisión para calibración de holgura estática

• Fuente de alimentación: 115V o 230V CA (según el modelo)

• Masa física: 5.5 kg

• Dimensiones de la carcasa: 30 x 25 x 20 cm

• Sistema de montaje: Base magnética integrada para uso estable en banco o en campo

• Clasificación del sistema: Kit de prueba del sistema de proximidad

• País de origen: EE. UU.

Aplicaciones de mantenimiento industrial

• Verificación de monitores dinámicos: Utiliza la placa oscilante motorizada para simular vibración mecánica, lo que permite la prueba directa de umbrales de alarma y apagado de alta vibración en bastidores de la serie Bently Nevada 3500.

• Calibración de sensores Proximitor: Permite el mapeo preciso del Factor de Escala Promedio (ASF) para las sondas de proximidad 3300 XL y otras series al medir los cambios de voltaje de CC contra movimientos conocidos del micrómetro.

• Resolución de problemas de TSI: Sirve como una estación de diagnóstico portátil para identificar sondas, cables de extensión o sensores Proximitor defectuosos en turbinas de vapor, compresores y bombas de alta velocidad.

• Auditorías de seguridad anuales: Facilita la prueba documentada de calibración para auditorías de seguridad de instalaciones industriales, asegurando que todos los sensores cumplan con la tolerancia de precisión requerida de ±5%.

• Simulación de posición del eje: Pruebas de banco de monitores de posición de empuje mediante la simulación de movimiento axial del eje para verificar la orientación y respuesta correctas de las sondas de desplazamiento axial.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre las versiones TK-3E y TK-3 manual?

R: El TK-3E 177313-02-02-00 incluye un motor eléctrico para accionar la placa oscilante, proporcionando una señal de vibración consistente y repetible. Las versiones manuales requieren que el usuario gire un husillo manualmente, lo que es menos ideal para probar las respuestas del monitor dinámico.

P: ¿Este kit incluye el micrómetro para pruebas estáticas?

R: Sí, el kit incluye un conjunto de micrómetro de husillo extraíble. Esto permite una calibración estática de alta precisión de la holgura de la sonda y la verificación del rango lineal del sensor Proximitor.

P: ¿Se puede utilizar el TK-3E en sondas de más de 19 mm?

R: El soporte universal de sonda estándar proporcionado en este kit está diseñado para sondas que van de 5 mm a 19 mm. Para sondas más grandes o no estándar, pueden ser necesarios casquillos adaptadores especializados.

P: ¿Con qué frecuencia debe calibrarse el propio TK-3E?

R: Para mantener la precisión de su sistema de protección de maquinaria, se recomienda que el conjunto de micrómetro y husillo del TK-3E se recertifique anualmente según los estándares trazables al NIST.

P: ¿Este kit es adecuado para uso en áreas peligrosas?

R: El TK-3E es una herramienta de accionamiento eléctrico destinada a ser utilizada en áreas seguras o bajo un permiso de trabajo en caliente. Asegúrese siempre de que el entorno local esté verificado como no peligroso antes de operar el motor eléctrico.
