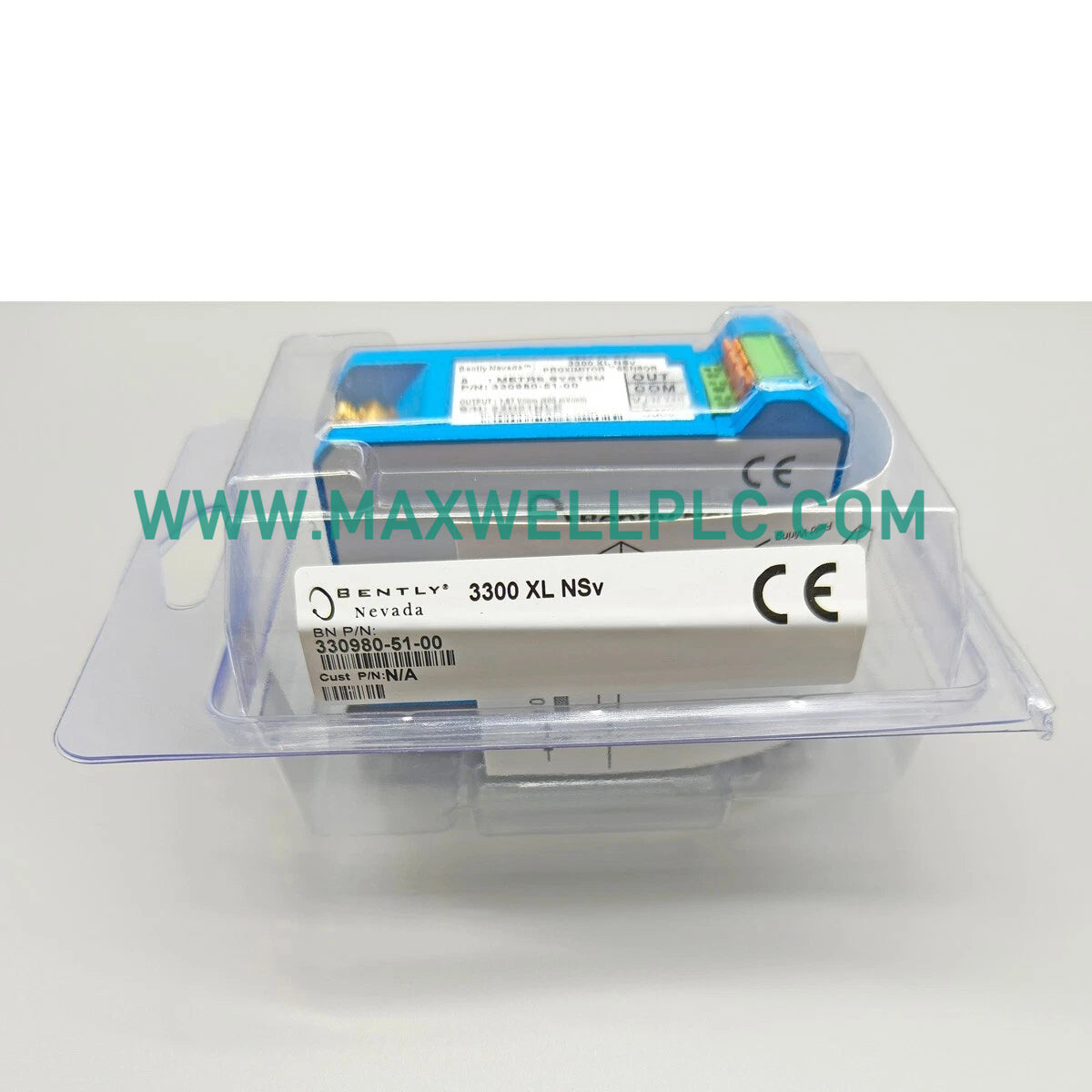

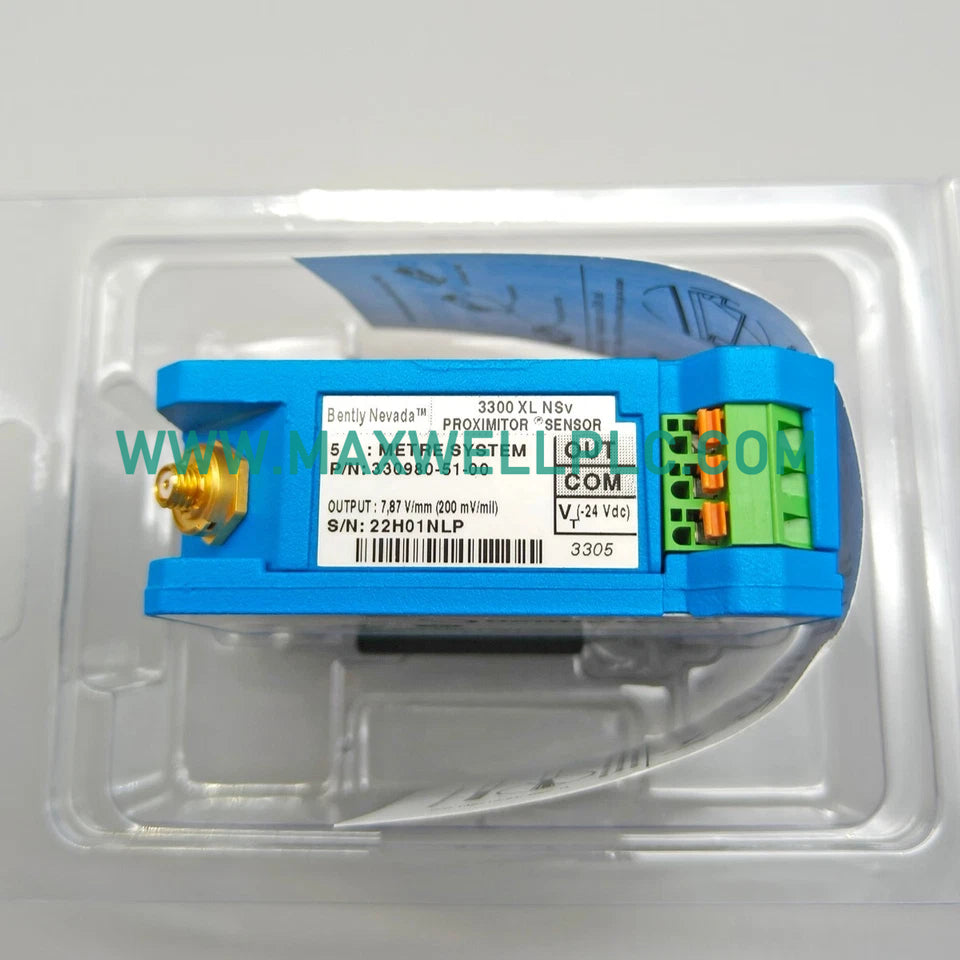

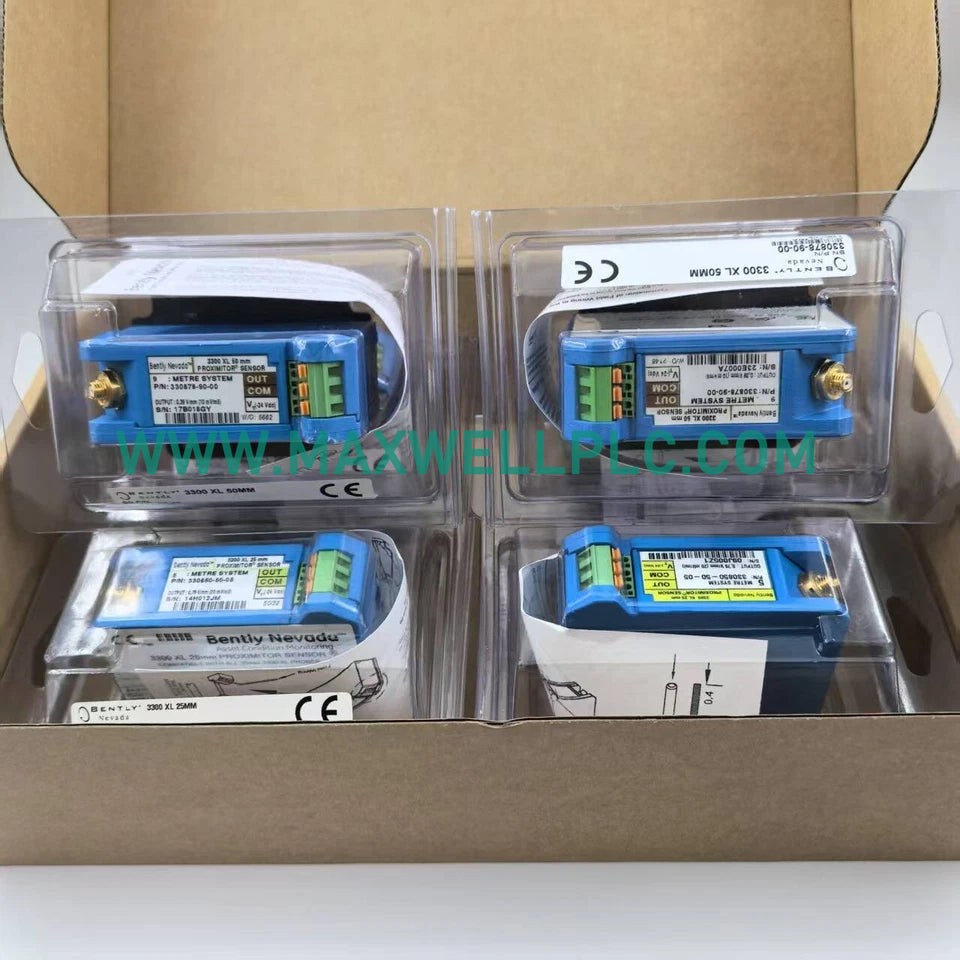

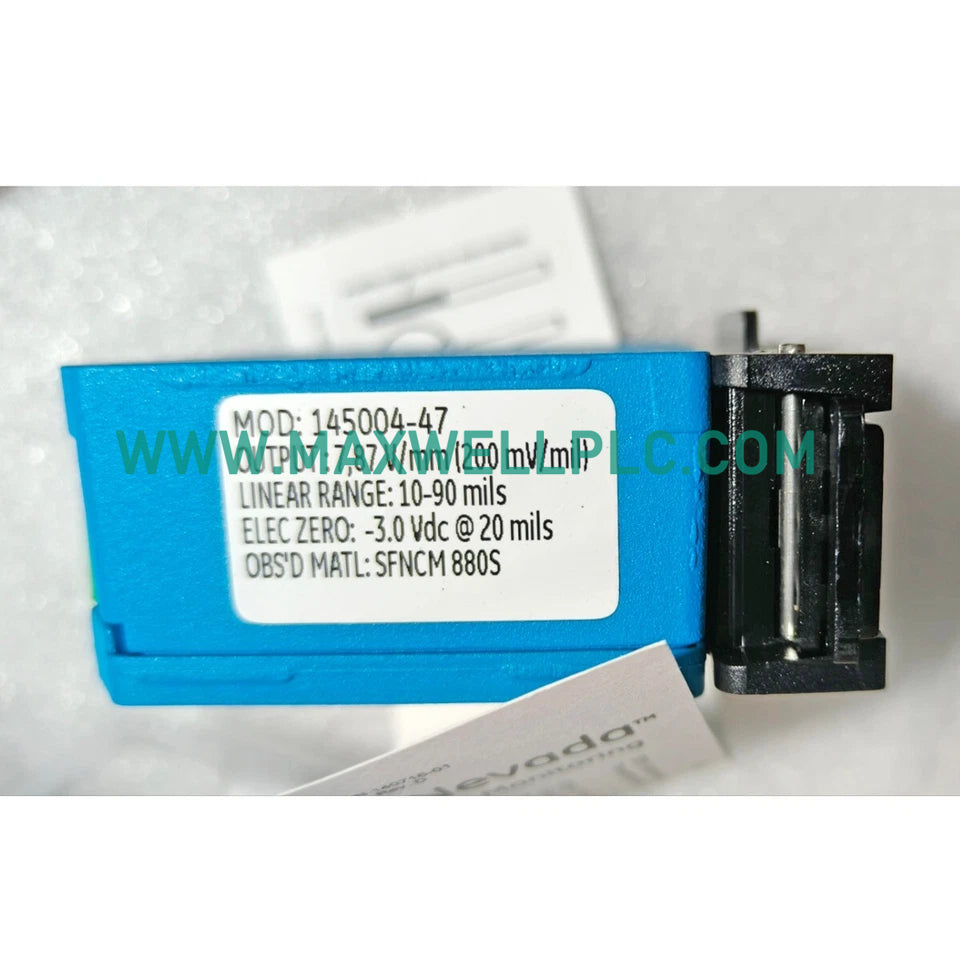

El Bently Nevada 330980-51-00, también catalogado como sensor Proximitor 330980-51-00, funciona como un componente de hardware dedicado para el acondicionamiento de señales de corriente de Foucault y la medición de desplazamiento dentro de los sistemas de información de turbomaquinaria (TSI).

Configuración y compatibilidad del sistema

El sistema 3300 XL NSv está diseñado para el monitoreo de alta densidad de la dinámica del rotor de objetivo pequeño. Esta unidad está configurada para una longitud de sistema de 5,0 metros, que incluye la sonda y el cable de extensión, lo que garantiza una adaptación de impedancia calibrada para el circuito total. Está diseñado para el reemplazo directo de los sistemas 190 de las series 3000 y 7000 heredados.

Parámetros de rendimiento técnico

Monitoreo mecánico y acondicionamiento de señal

El sensor Proximitor funciona como la interfaz entre la punta de la sonda física y la instrumentación de monitoreo. Proporciona el voltaje de excitación a la bobina de la sonda y convierte los cambios de inductancia detectados en una señal de voltaje proporcional a la distancia (brecha) entre la punta de la sonda y el material objetivo. La calibración adecuada requiere una verificación del voltaje de la brecha, generalmente con el objetivo de -10 VCC en el centro del rango lineal para garantizar datos precisos de vibración y posición del rotor. El circuito incorpora supresión de diafonía y filtrado RFI/EMI para mantener la integridad de la señal en entornos de ruido eléctrico de alta frecuencia.

Contenido del paquete

• 1 x sensor Proximitor 330980-51-00

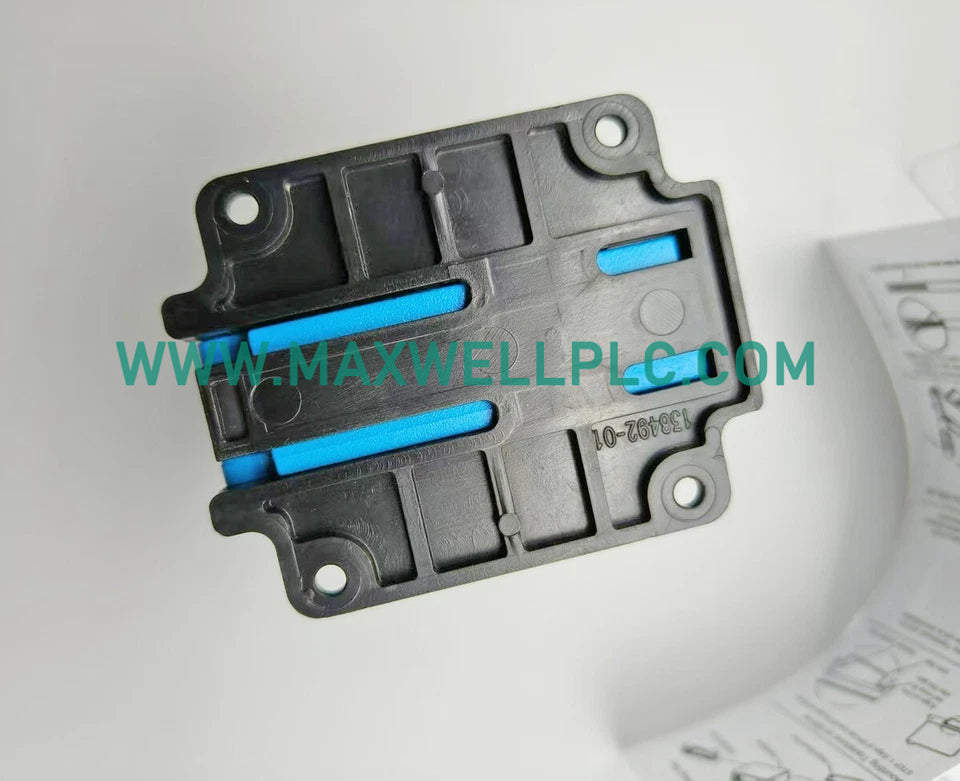

• 1 x base de montaje en riel DIN (integrada)

Requisitos de instalación

• Conexión a tierra eléctrica: asegúrese de que la base del sensor esté correctamente referenciada a la señal común del sistema para evitar bucles de tierra.
• Conectividad de cableado: utilice las tiras de terminales SpringLoc para la inserción de cables; verifique que no existan hilos sueltos para evitar cortocircuitos.
• Montaje: se puede instalar en un riel DIN de 35 mm o mediante una configuración de montaje en panel; asegúrese de que la temperatura ambiente no exceda los límites especificados por el fabricante para los componentes electrónicos.
• Trayectoria de la señal: la sonda, el cable de extensión y el sensor Proximitor deben coincidir por número de pieza para mantener el factor de escala y la linealidad especificados.

Preguntas frecuentes técnicas

• ¿Cuál es la función principal de la resistencia de salida de 50 ohmios?

  La resistencia de salida de 50 ohmios está diseñada para igualar la impedancia característica del cableado de la instrumentación de monitoreo, minimizando los reflejos de la señal y maximizando la transferencia de potencia en aplicaciones de monitoreo de vibraciones de alta frecuencia.

• ¿Se puede usar este sensor con sondas que no son NSv?

  No. El sistema 3300 XL NSv debe instalarse como un conjunto completo y combinado (sonda, cable de extensión y sensor). La mezcla de componentes resultará en una escala imprecisa y una pérdida de linealidad.

• ¿Qué representa el voltaje de brecha de -10 VCC?

  El valor de -10 VCC es el punto de polarización estándar de rango medio para los sistemas de proximidad de Bently Nevada, lo que permite que el transductor opere dentro de su rango lineal tanto para la vibración de pico a pico como para las mediciones de posición de brecha.

• ¿El dispositivo requiere una fuente de alimentación externa?

  Sí. El Proximitor requiere una fuente de CC negativa, generalmente proporcionada por el sistema de monitoreo (por ejemplo, monitor de la serie 3500 o 3300), para generar la excitación de radiofrecuencia requerida para la bobina de la sonda.

• ¿El montaje en riel DIN está aislado eléctricamente?

  La base de montaje está construida con un material aislante, lo que proporciona un aislamiento inherente del riel DIN y evita los bucles de tierra entre el chasis del monitor y el punto de instalación en campo.

• ¿Cómo se debe terminar el blindaje?

  El blindaje del cable coaxial debe terminarse en el extremo del monitor a una tierra de señal dedicada. Evite conectar a tierra el blindaje en el extremo del sensor para evitar la inducción de corrientes de bucle de tierra.

• ¿Cuál es el efecto de usar un cable de 5 metros con un Proximitor que no coincide?

  El uso de una longitud de cable que no coincida con la calibración del Proximitor cambiará la frecuencia de resonancia del circuito LC, lo que resultará en un factor de escala no lineal y datos de vibración erróneos.

• ¿Los terminales SpringLoc son compatibles con cables multifilares?

  Sí, el mecanismo SpringLoc está diseñado para conductores sólidos y trenzados. Asegúrese de que el calibre del cable cumpla con las especificaciones de los terminales para garantizar una conexión segura y resistente a las vibraciones.
