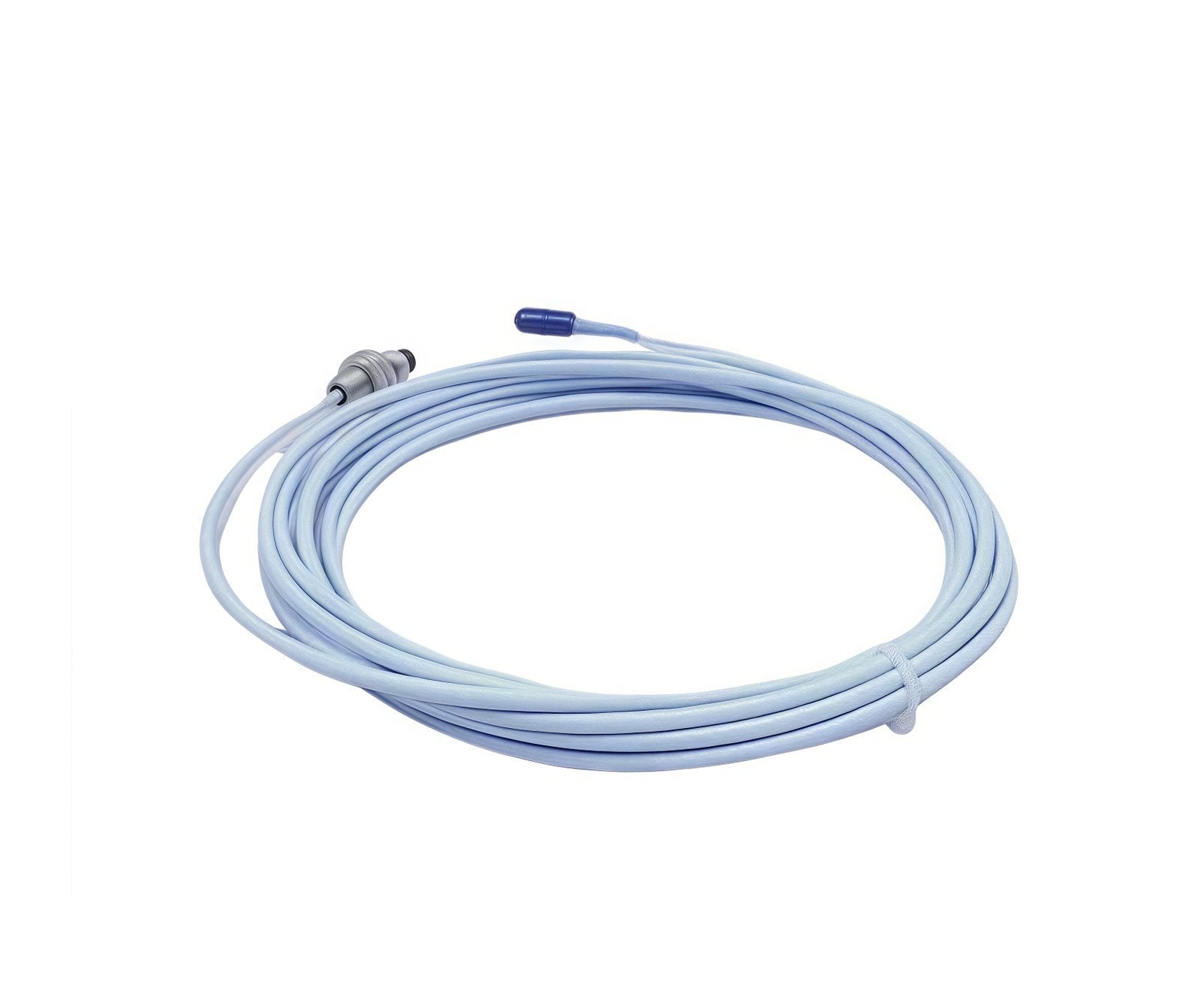

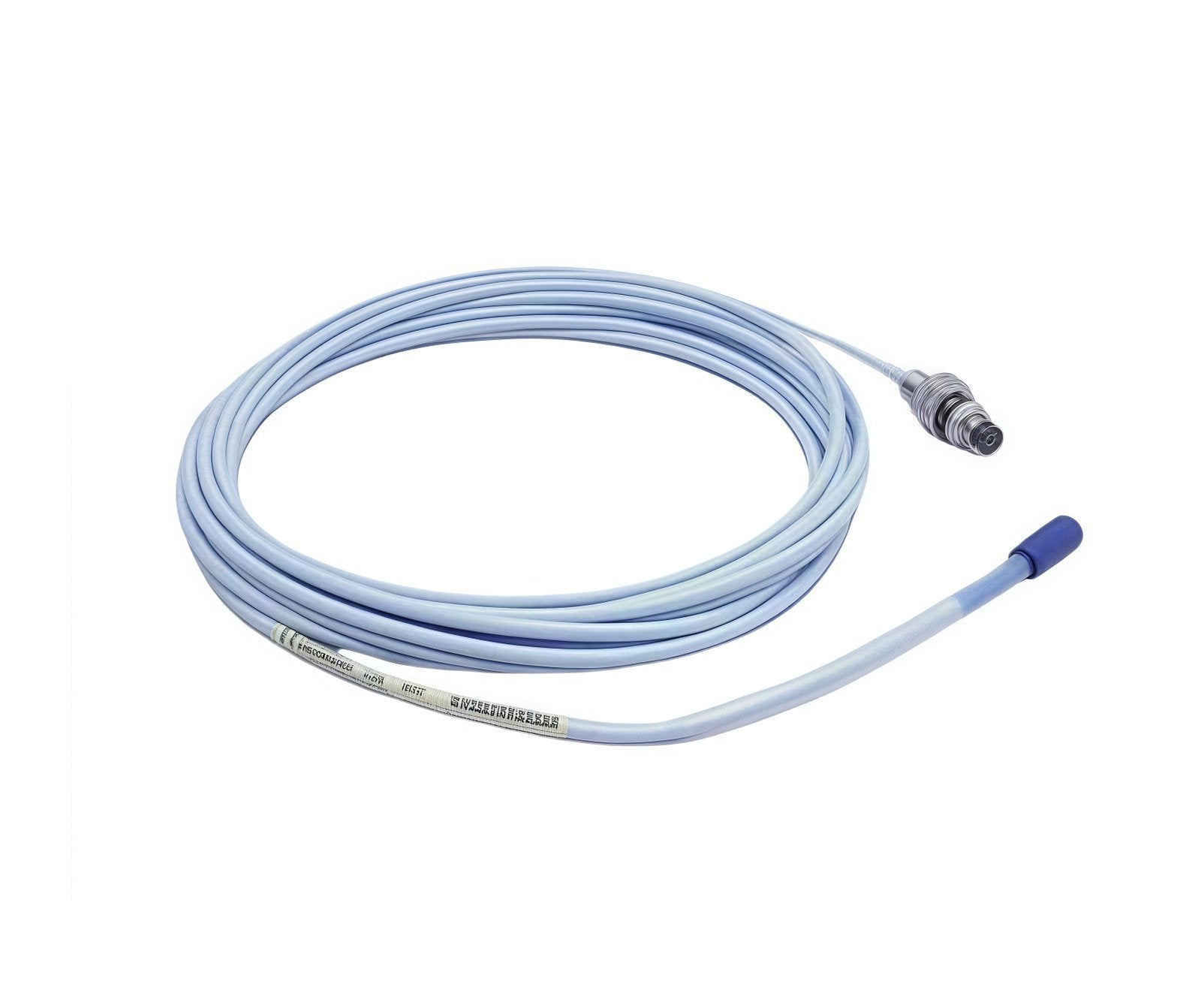

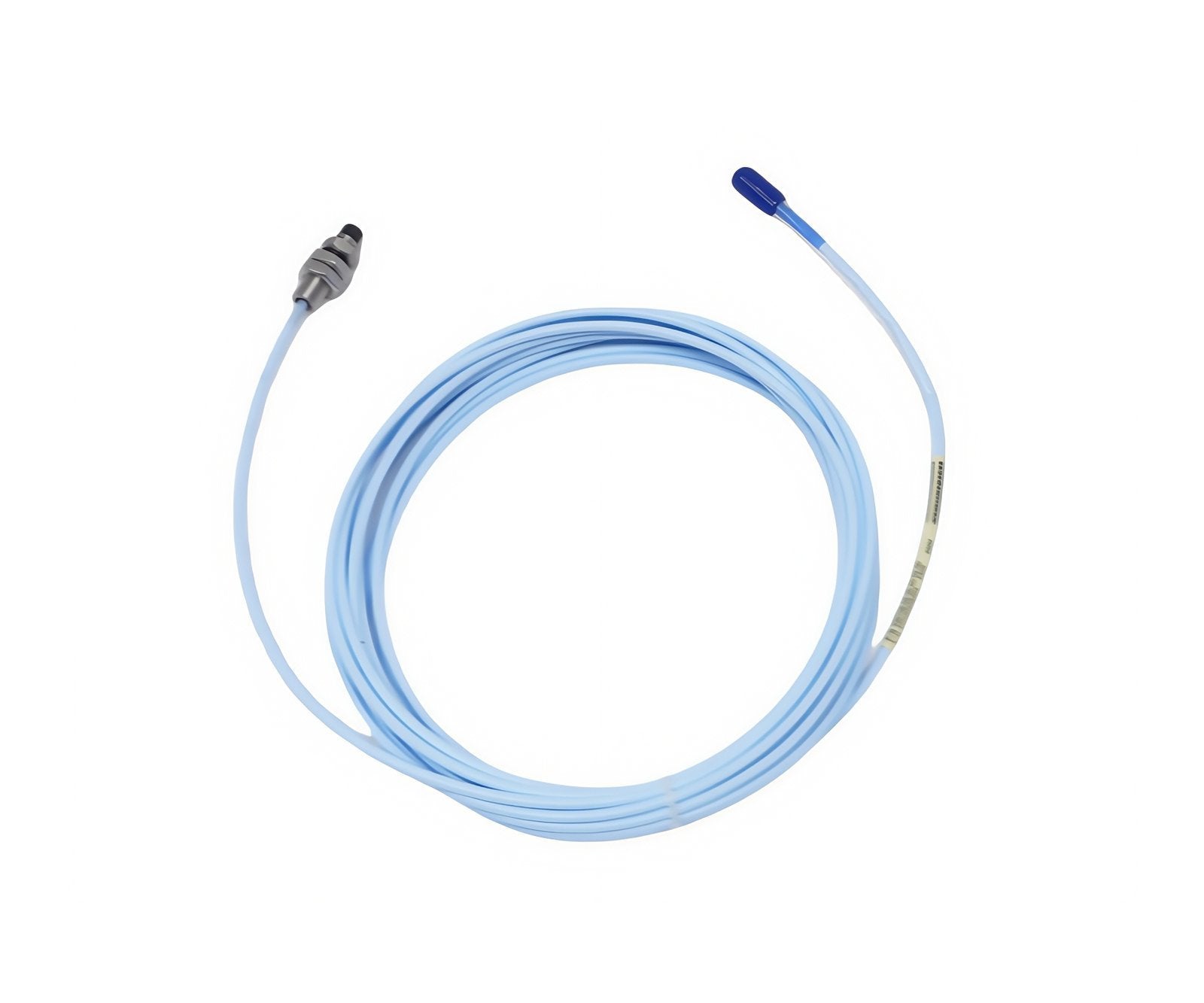

LaBently Nevada 330106-00-24-10-02-05, también catalogada como laSonda de proximidad 3300 XL de 8 mm, funciona como un componente de hardware dedicado para la medición sin contacto de vibraciones y posiciones dentro de los sistemas de monitoreo de maquinaria rotativa.

Configuración y número de pieza

El número de pieza especificado sigue la estructura de nomenclatura estándar de Bently Nevada:

• 330106: Sonda de proximidad de 8 mm, rosca 3/8-24 UNF

• 00: Longitud sin rosca (0 mm)

• 24: Longitud total de la carcasa (240 mm)

• 10: Longitud total (1,0 metro)

• 02: Tipo de conector (conector coaxial miniatura ClickLoc con protector de conector)

• 05: Opción de aprobación de agencia (múltiples aprobaciones)

Parámetros de datos técnicos

Monitoreo mecánico y validación de corrientes de Foucault

Esta sonda utiliza tecnología de corrientes de Foucault para detectar la separación entre la punta de la sonda y el eje observado. Para una integridad óptima de la señal, la instalación debe garantizar que el material objetivo cumpla con los estándares de acabado de superficie requeridos. Cuando se conecta a un sensor Proximitor 3300 XL calibrado, el sistema apunta a una tensión de separación nominal de -10 VCC en el centro del rango lineal. El personal de mantenimiento debe verificar los datos de la dinámica del rotor con respecto a las firmas de vibración de referencia para asegurar que la posición de la punta de la sonda esté correctamente establecida para evitar el contacto durante las condiciones transitorias de la máquina.

Contenido del paquete

• 1 sonda de proximidad de 8 mm 330106-00-24-10-02-05

• 2 tuercas de montaje hexagonales (3/8-24 UNF)

• 1 manual de instrucciones de instalación

• 1 protector de conector (preinstalado)

Directivas de instalación mecánica

• Holgura: Asegúrese de una holgura radial de al menos 40 mm desde la punta de la sonda hasta cualquier obstrucción metálica para evitar interferencias de señal.

• Par de apriete: Apriete las tuercas de montaje a un par máximo de 6,8 N m (60 in-lb) para evitar la deformación de la carcasa.

• Cableado: Pase los cables coaxiales a través de conductos metálicos dedicados para proporcionar un blindaje electromagnético.

• Conexión a tierra: Mantenga una conexión a tierra de un solo punto en el bastidor del monitor para evitar bucles de tierra en el circuito de proximidad.

Preguntas frecuentes

• ¿Se puede usar esta sonda con sensores de 3300 5 mm? No, la sonda 3300 XL de 8 mm requiere un sensor Proximitor 3300 XL para mantener la linealidad del sistema.

• ¿Cuál es la longitud máxima del cable? El cable integral de 1,0 metro está calibrado específicamente para el sistema 3300 XL; no lo extienda ni lo acorte sin una recalibración.

• ¿La punta de la sonda es reemplazable? No, el conjunto de la sonda es una unidad sellada y no reparable.

• ¿Cuál es el propósito del protector del conector? Evita la entrada de humedad y contaminantes en la interfaz del conector coaxial.

• ¿Puedo usar esto en áreas peligrosas? Sí, siempre que la instalación cumpla con las aprobaciones de la agencia especificadas en la etiqueta del dispositivo.

• ¿Cómo verifico el estado de la sonda? Verifique el voltaje de separación en el bloque de terminales del monitor; una lectura de -10 VCC indica que la sonda está posicionada en el centro de su rango lineal.

• ¿Las roscas son compatibles con las sondas métricas? No, este modelo utiliza roscas 3/8-24 UNF; no fuerce en orificios roscados métricos.

• ¿Qué sucede si se corta el cable? El daño al blindaje del cable coaxial o al conductor central alterará la frecuencia de resonancia e invalidará la salida de la señal.
