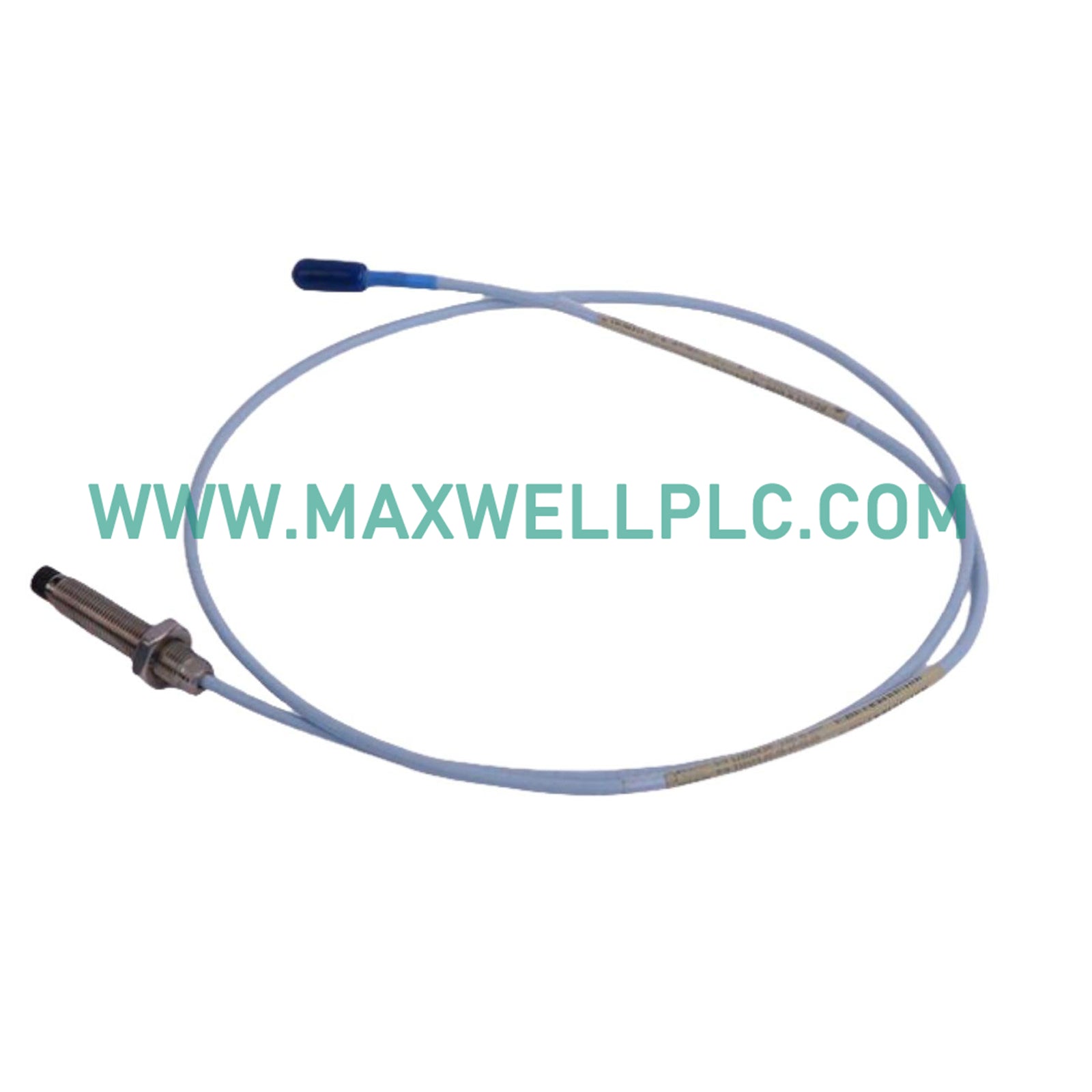

Configurada para la medición de vibración radial y posición axial en maquinaria rotatoria, la Bently Nevada 330105-02-12-10-02-00 (330105-02-12-10-02-00 Sonda de proximidad de montaje inverso de 8 mm) proporciona monitoreo físico directo de la dinámica del rotor dentro del sistema transductor 3300 XL.

Matriz de Configuración

Esta unidad se define por las siguientes especificaciones:

• Modelo: 330105

• Longitud total: 1.0 metro (3.3 pies)

• Conector: Conector coaxial miniatura ClickLoc

• Aprobación de Agencia: No requerida

Especificaciones Físicas y Eléctricas

Características de Monitoreo Mecánico

La sonda funciona como parte de un sistema de proximidad de corrientes de Foucault, donde una señal de radio de alta frecuencia genera un campo magnético en la punta de la sonda. Las variaciones en la distancia entre la sonda y el objetivo metálico (rotor) resultan en cambios en la absorción de energía de las corrientes de Foucault. El sensor Proximitor convierte este cambio de impedancia en una señal de voltaje proporcional a la holgura. Para un funcionamiento adecuado, se requiere una validación del rango lineal; típicamente, el sistema se calibra a un objetivo de -10 VCC con una holgura nominal de 1.27 mm (50 mils). La supresión de la diafonía se mantiene adhiriéndose a las pautas de distancia de montaje mínimas en relación con otras sondas.

Contenido del Envío

• Sonda de proximidad 330105-02-12-10-02-00

• Cable coaxial integrado con conector miniatura ClickLoc

• Tapas protectoras de rosca

• Nota: La documentación de calibración y los soportes de montaje no están incluidos a menos que se especifique en la orden de compra.

Requisitos de Instalación Mecánica

• Asegúrese de que la superficie objetivo esté libre de arañazos profundos, rebabas o discontinuidades superficiales.

• La sonda debe montarse perpendicularmente a la superficie objetivo.

• Para configuraciones de montaje inverso, verifique que la sonda se instale desde el lado interno de la carcasa.

• Utilice las roscas 3/8-24 UNF para asegurar la sonda, asegurándose de que la tuerca de bloqueo esté apretada para evitar el aflojamiento inducido por la vibración.

• Mantenga una distancia mínima de 3 veces el diámetro de la sonda de cualquier otro material conductor para evitar interferencias de señal.

Logística y Manejo

• Tiempo de entrega: 3-5 días después de la finalización del pago.

• Socios logísticos: DHL, FEDEX o UPS.

• Empaque: Todas las unidades se aseguran en un empaque industrial antiestático para garantizar la seguridad en el tránsito y la protección contra descargas electrostáticas (ESD).

Consultas de Soporte Técnico

• P: ¿Cuál es el propósito principal del conector ClickLoc?

  R: Proporciona una conexión segura y resistente a las vibraciones para el cable coaxial, asegurando una integridad de señal consistente entre la sonda y el Proximitor.

• P: ¿Se puede usar esta sonda con sensores que no sean de la serie XL?

  R: Sí, los componentes 3300 XL son compatibles con los sistemas de transductores de las series 3300 de 5 mm y 8 mm.

• P: ¿Cuál es el efecto de la holgura de la sonda en el voltaje de salida?

  R: El voltaje de salida aumenta linealmente a medida que aumenta la holgura entre la punta de la sonda y el objetivo.

• P: ¿Es la longitud del cable ajustable en campo?

  R: No, la longitud total del sistema está calibrada para una longitud de cable específica para mantener la adaptación de impedancia; alterar la longitud afectará la precisión.

• P: ¿Cómo debe conectarse a tierra la sonda?

  R: El sistema debe conectarse a tierra en el extremo del sensor Proximitor, siguiendo las prácticas estándar de puesta a tierra de la instrumentación del sitio.

• P: ¿Cuál es la temperatura máxima de funcionamiento?

  R: La sonda está diseñada para operar en entornos industriales hostiles; consulte la hoja de datos específica del sistema 3300 XL para conocer las curvas de desclasificación de temperatura.

• P: ¿La sonda requiere un material objetivo específico?

  R: Está diseñada para objetivos de acero 4140; el uso de otros materiales requerirá una recalibración del factor de escala.

• P: ¿Cuál es el paso de rosca para el cuerpo de montaje?

  R: El cuerpo de montaje presenta roscas 3/8-24 UNF para un posicionamiento mecánico preciso.
