Descripción general del producto

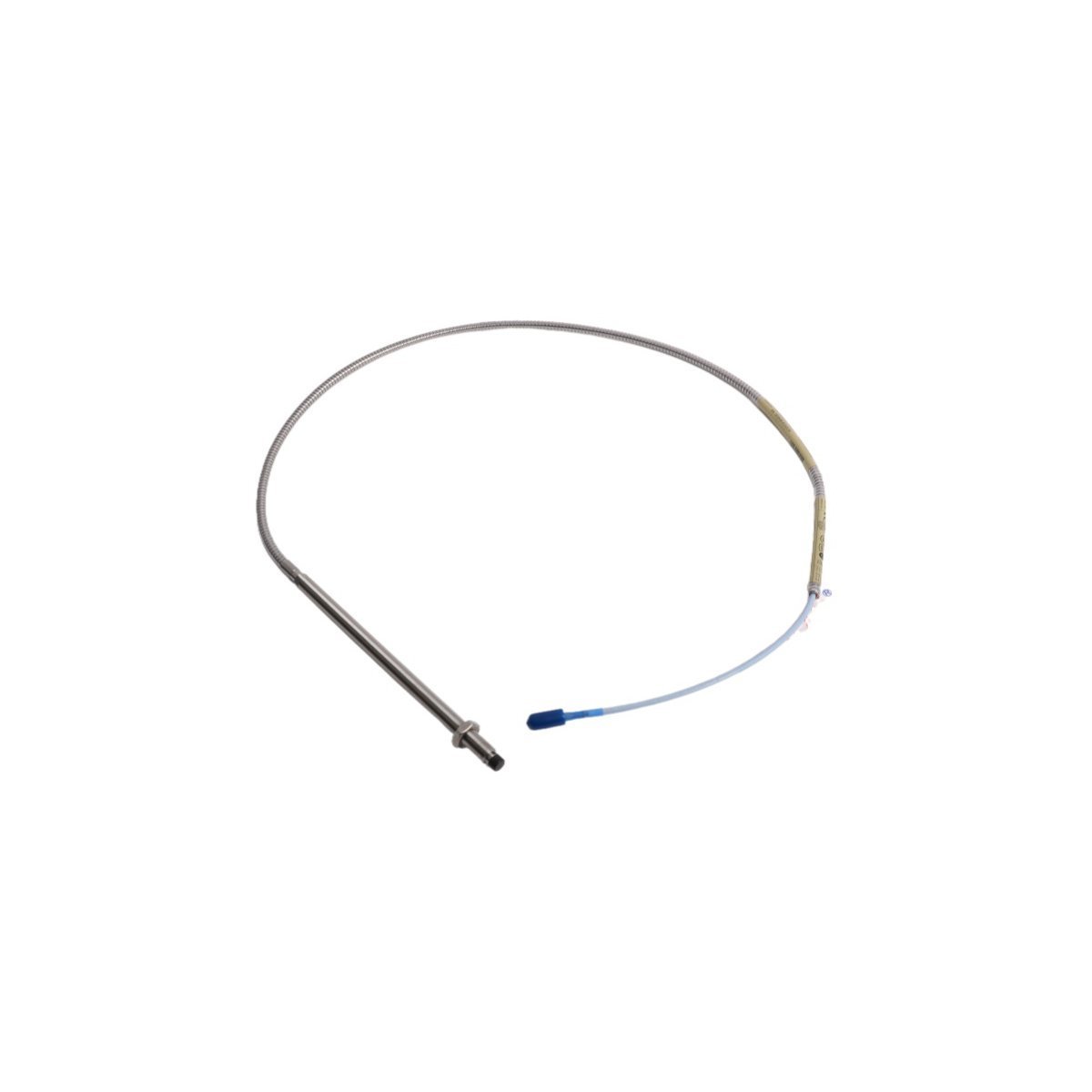

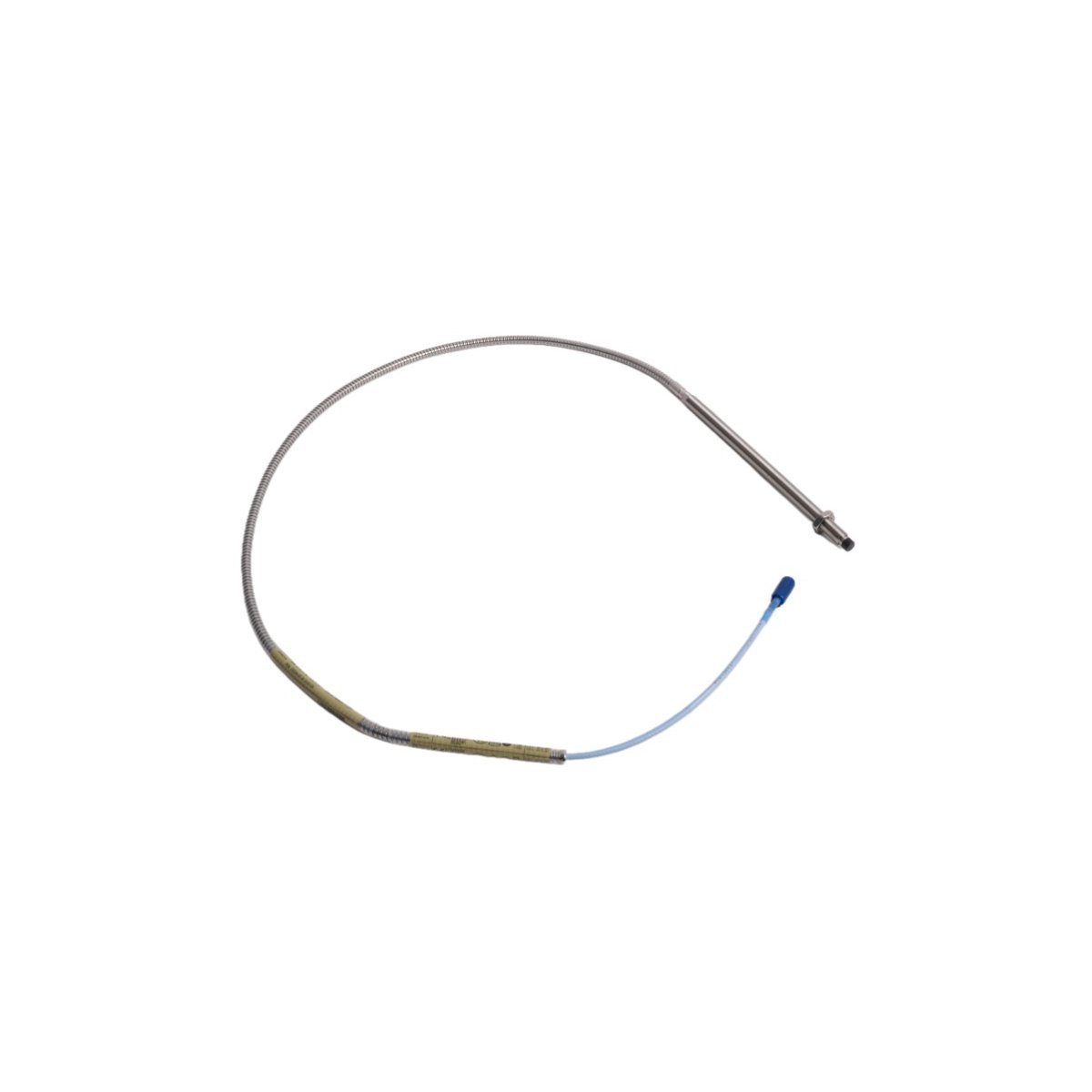

El transductor de proximidad Bently Nevada 330104-00-18-10-01-05 3300 XL de 8 mm ofrece una precisión dinámica inigualable para la implementación del monitoreo del estado de las máquinas. Este hardware de corriente de Foucault con rosca métrica rastrea indicadores críticos de la máquina, como la vibración radial del eje, la posición del empuje axial y la holgura de la película de aceite en infraestructuras rotativas pesadas. Transmite señales analógicas limpias y continuas directamente a los monitores de rack Bently Nevada 3500 y a los Sistemas de Control Distribuido (DCS), ejecutando la adquisición de entrada primaria para los lazos de parada de emergencia (ESD) de toda la planta. Al convertir los desplazamientos físicos de nivel de microvoltios en un factor de escala de salida de voltaje altamente lineal, permite a los especialistas en instrumentación aislar anomalías repentinas del rotor antes de que ocurran fallas catastróficas. La geometría interna avanzada de la bobina mantiene un rendimiento térmico excepcional, suprimiendo la deriva de la medición dentro de compresores de proceso pesados, paquetes de turbinas de vapor y bombas de servicio público de alta velocidad.

Decodificador de opciones de piezas estructurales

330104: Sonda de proximidad 3300 XL de 8 mm con rosca métrica M10 x 1

Este designador de modelo central especifica un cuerpo de sensor de 8 mm de diámetro de punta diseñado con perfiles de rosca estructural métrica M10 x 1 estándar para puertos de carcasa especializados.

Designación de longitud sin rosca: -00

Esta selección indica una opción de carcasa sin rosca de 0 mm. Las roscas métricas continuas recorren la totalidad de la carcasa de acero, proporcionando una profundidad de ajuste mecánico completa dentro del orificio de montaje.

Designación de longitud total de la caja: -18

Este parámetro establece una longitud total de la caja de 180 mm, dictando la profundidad de inmersión estructural física de la carcasa de la sonda de acero dentro del bloque de cojinetes de la máquina.

Parámetro de longitud total del cable: -10

Este sufijo indica una longitud de línea de cable integrada de 1.0 metro (3.3 pies), medida desde la cara encapsulada del sensor directamente hasta el extremo del acoplamiento coaxial.

Perfil de opción de conector: -01

Esta elección confirma la conexión de un enchufe Click-Loc coaxial en miniatura con un perfil de cable coaxial en miniatura, lo que garantiza una propagación de señal de baja pérdida a través del bucle de monitoreo.

Tipo de aprobación reglamentaria: -05

Este sufijo designa múltiples certificaciones globales de áreas peligrosas, validando legalmente la seguridad intrínseca y los parámetros a prueba de explosiones del sensor para su despliegue en zonas reguladas por ATEX, IECEx y CSA.

Atributos mecánicos y eléctricos

Reglas de despliegue in situ

Optimización del voltaje de la holgura objetivo

Enrosque la carcasa del sensor M10 en el soporte del cojinete de la máquina mientras monitorea el voltaje de CC en vivo a través de los terminales del sensor Proximitor 3300 XL correspondiente. Gire manualmente el cuerpo de la sonda dentro del orificio del puerto hasta que su voltímetro digital muestre exactamente -10.0 VCC, verificando que la cara del eje objetivo descanse perfectamente en el centro de la ventana de medición lineal calibrada.

Límites de enrutamiento de la geometría del cable

Aplique una limitación rígida de radio de curvatura mínimo del cable de 25.4 mm (1.0 pulgada) a lo largo de toda la trayectoria para evitar aplastar la matriz de blindaje coaxial interna. Encamine todos los cables del transductor de bajo voltaje a través de conductos de hierro independientes y conectados a tierra para aislar las señales sin procesar de los campos electromagnéticos dispersos emitidos por los cables de los generadores de alto voltaje o los paneles de conmutación pesados.

Protección ambiental de las juntas

Aísle siempre el punto de unión del conector Click-Loc intermedio que une la línea de la sonda integrada al cable de extensión del sistema dentro de una caja de terminales sellada. Aplique prensaestopas industriales herméticos para eliminar la entrada de aceite y la condensación de humedad, preservando la resistencia infinita del aislamiento del bucle.

Resistencia en entornos críticos

Defensas contra medios cáusticos

El marco de acero inoxidable 303 de alta calidad y la cara de la punta de PPS moldeada al vacío proporcionan una inmunidad completa contra lubricantes sintéticos agresivos, vapor de proceso y humedad caliente. Las capas de fabricación especializadas impiden la migración de fluidos a las bobinas de detección internas durante los ciclos térmicos rápidos de arranque de la máquina, suprimiendo la distorsión de la señal o los picos de voltaje.

Sinergia de control distribuido

Esta sonda de proximidad genera las formas de onda analógicas puras y de alta frecuencia requeridas por los diagnósticos avanzados de instrumentación de supervisión de turbinas (TSI). Transmite vectores de seguimiento brutos sin comprometer a los módulos de procesamiento regionales, integrándose a la perfección con las arquitecturas Honeywell Experion PKS para el trazado de órbitas en tiempo real, el seguimiento de la línea central del eje y los diagnósticos de la película de aceite.

Manifiesto de envío y contenido del paquete

Cada pedido de fábrica comercial contiene los siguientes elementos físicos distintos:

(1) Sonda de proximidad métrica Bently Nevada 330104-00-18-10-01-05 de 8 mm con cable de 1.0 metro adjunto.

(2) Junta terminal Click-Loc coaxial en miniatura macho preterminada con una tapa protectora de vinilo para envío.

(3) Kit completo de tuercas de bloqueo hexagonales métricas de alta resistencia configuradas para una fijación mecánica rígida.

(4) Documentación del registro de cumplimiento de materiales y hojas de trazabilidad de calibración de fábrica originales.

Logística de distribución y protocolos de tránsito

Carga global acelerada

Los equipos de cumplimiento entregan los paquetes verificados a las redes exprés internacionales en un plazo de 3 a 5 días cuando finalizan los protocolos de pago. La carga viaja a través de los principales transportistas con seguimiento, incluidos DHL, FedEx y UPS, para garantizar una llegada rápida y segura a las refinerías y plantas de mantenimiento en todo el mundo.

Protecciones ESD especializadas

Los especialistas en logística encierran cada sensor de proximidad dentro de carcasas de embalaje industrial antiestático personalizadas y multicapa. Esta disposición de disipación estática multicapa aísla las bobinas de detección de precisión internas de los arcos de voltaje de la electricidad estática y los impactos cinéticos mecánicos intensos durante el tránsito global de larga distancia.

Preguntas frecuentes sobre soporte de ingeniería

P1: ¿Cuál es la diferencia mecánica entre una sonda métrica 330104 y una sonda estándar 330101?

R1: La principal diferencia es el tipo de rosca de la carcasa exterior. La sonda 330101 utiliza roscas imperiales inglesas (3/8-24 UNF), mientras que esta sonda 330104 utiliza roscas métricas (M10 x 1). Siempre verifique el perfil roscado del puerto de la carcasa del cojinete de su máquina antes de la instalación para evitar daños graves por roscado cruzado.

P2: ¿Cómo afecta el sufijo -05 al despliegue en áreas de procesamiento peligrosas?

R2: El sufijo -05 indica que esta sonda cuenta con múltiples certificaciones globales de áreas peligrosas, incluidas las aprobaciones ATEX, IECEx y CSA. Valida legalmente la seguridad intrínseca y los parámetros a prueba de explosiones del sensor, lo que permite un despliegue seguro dentro de atmósferas explosivas Clase I, División 1 o Zona 0 cuando se conecta a través de una barrera de seguridad certificada.

P3: ¿Puedo conectar esta línea de sonda integrada de 1.0 metro directamente a un cable de extensión de 9.0 metros?

R3: No, hacerlo desequilibrará el balance eléctrico total del circuito. Los sistemas de proximidad Bently Nevada 3300 XL de 8 mm operan con longitudes de bucle totales estrictas de 5.0 metros o 9.0 metros. Dado que esta sonda tiene un cable integrado de 1.0 metro, debe usar un cable de extensión de 4.0 metros o 8.0 metros para completar el circuito calibrado correctamente.
