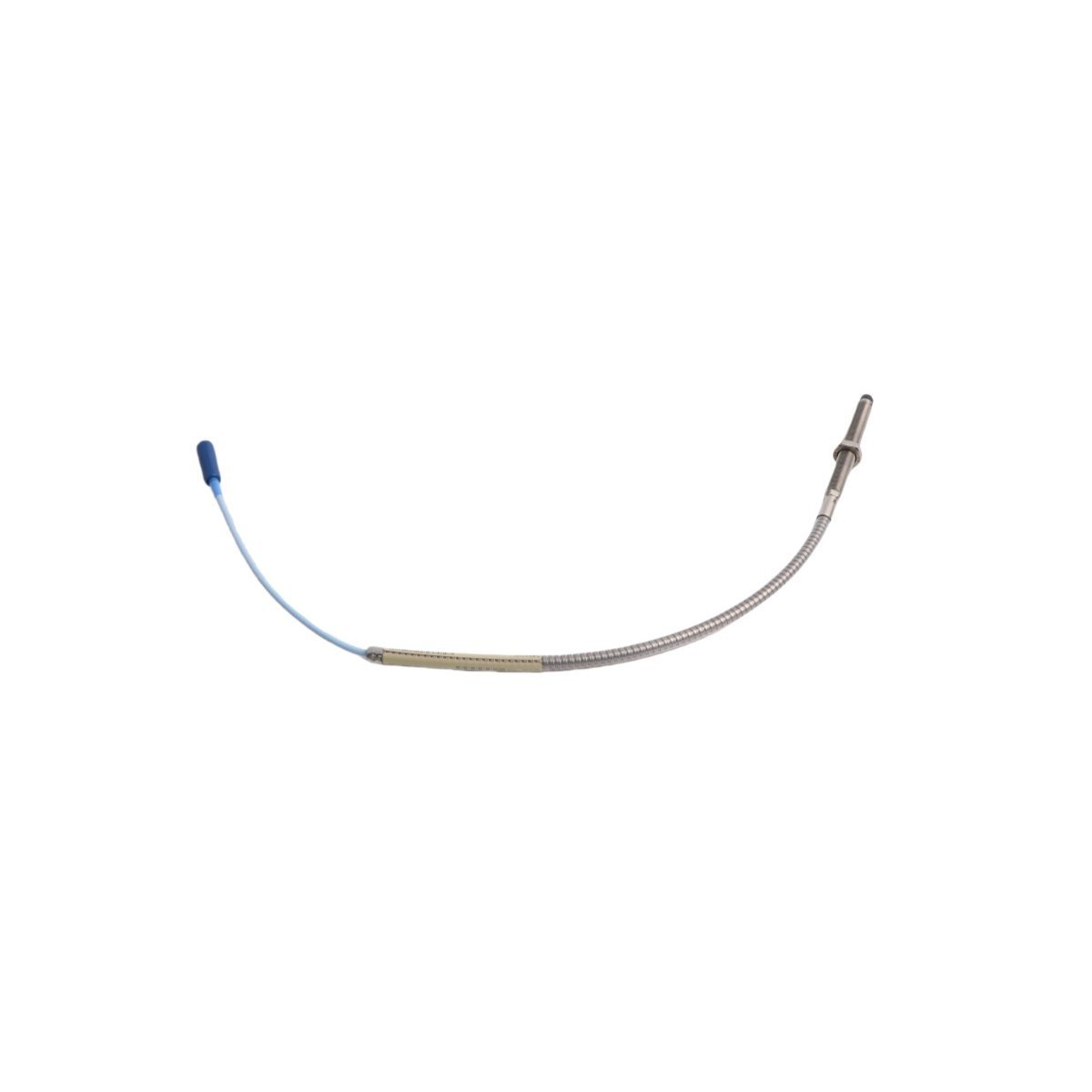

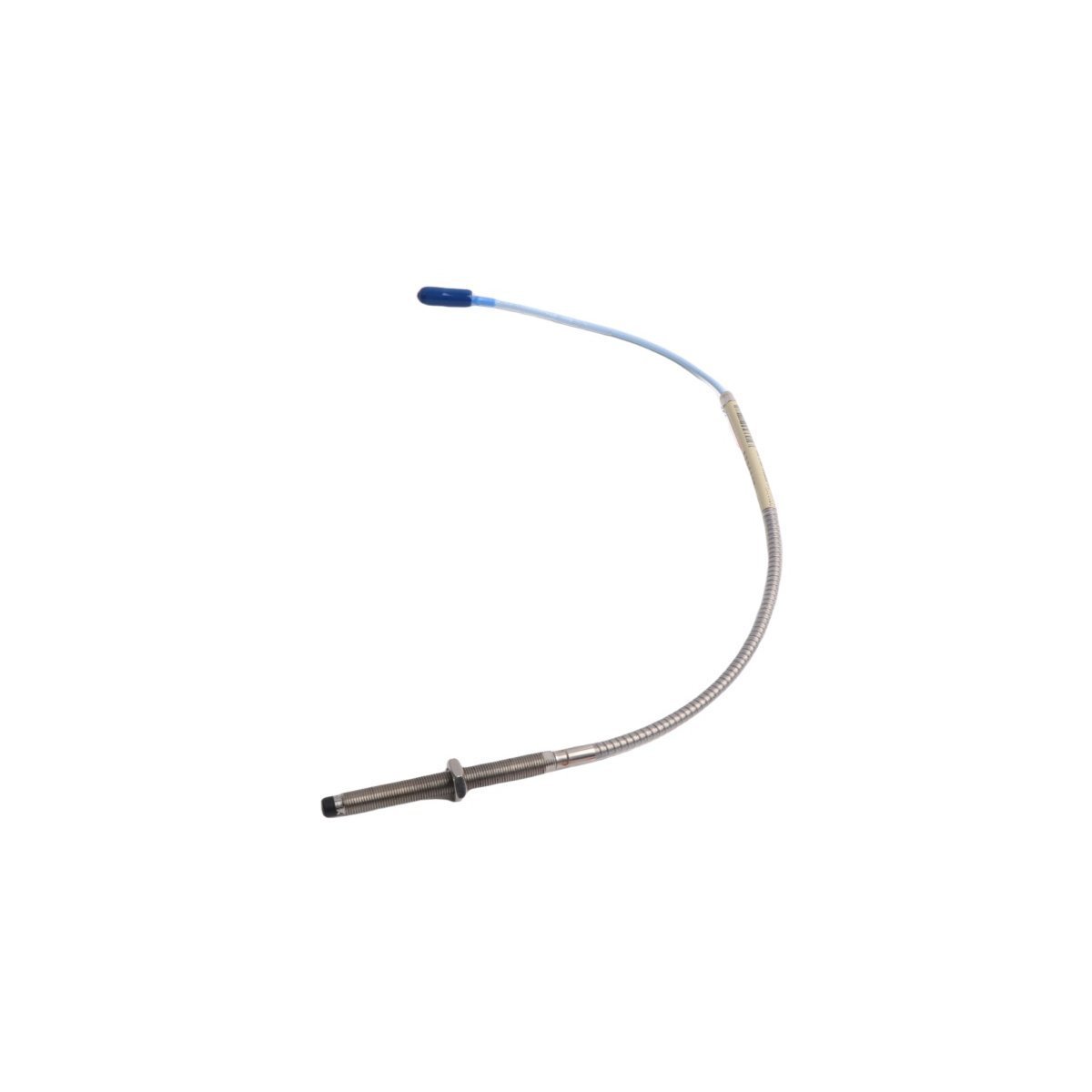

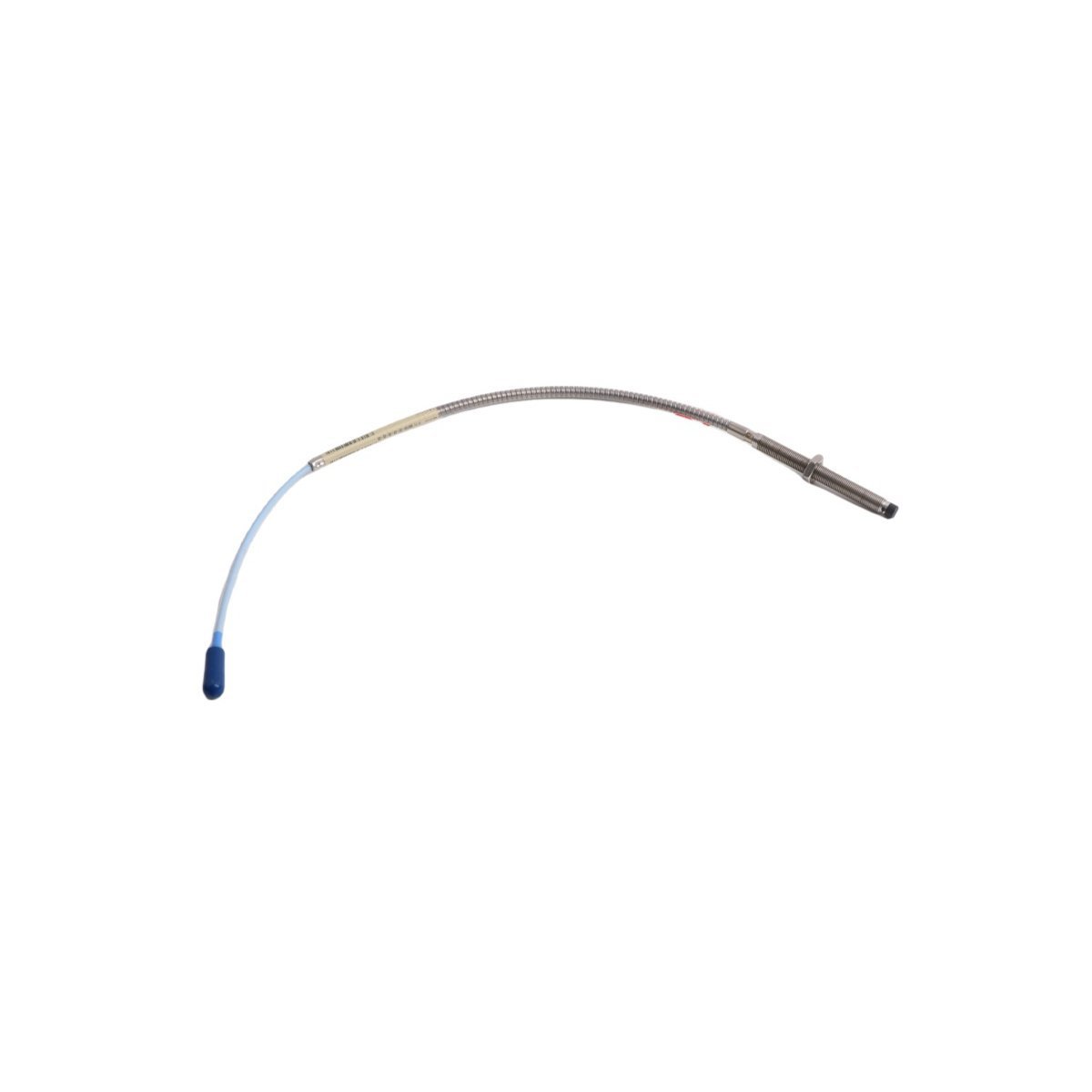

La Bently Nevada 330104-00-09-15-01-00, también catalogada como la sonda de proximidad 330104, funciona como un componente de hardware dedicado para mediciones de desplazamiento y vibración sin contacto dentro de las plataformas del Sistema de Protección de Maquinaria 3500. Transforma los movimientos mecánicos del eje a nivel micro en las correspondientes variables de tensión eléctrica procesadas continuamente por las unidades de hardware de monitorización.

Opciones de sufijo del número de pieza

• 330104: Sonda de proximidad 3300 XL de 8 mm, rosca M10 x 1, montaje inverso

• -00: Opción de longitud sin rosca (0,0 mm)

• -09: Opción de longitud total de la caja (90 mm)

• -15: Opción de longitud total (1,5 m / 4,9 ft)

• -01: Conector coaxial miniatura clickloc sin protector de conector

• -00: Opción de aprobación de agencia (no se requieren aprobaciones)

Especificaciones físicas y eléctricas

Escalado de la sonda de corriente de Foucault y supresión de la diafonía

La configuración del transductor de montaje inverso de 8 mm se basa en un escalado preciso de la sonda de corriente de Foucault para ejecutar el seguimiento radial o axial del eje. Las rutinas de calibración en campo exigen una validación exacta de la tensión del entrehierro (objetivos de -10 VDC) que representa el centro geométrico definitivo de la ventana de tensión lineal. Al mapear diseños de alta densidad para el análisis de la dinámica del rotor en múltiples planos, los técnicos de campo deben cumplir con los mínimos de espaciado para garantizar una supresión absoluta de la diafonía. Los campos de radiofrecuencia superpuestos no apantallados entre puntas vecinas distorsionan la curva de inducción y corrompen la lógica del monitor.

Manifiesto del paquete de pedido

• 1 x Sonda de proximidad de montaje inverso Bently Nevada 330104-00-09-15-01-00

• 1 x Conector coaxial miniatura clickloc integrado

• 1 x Hoja de manual de instalación con dibujos dimensionales certificados

Pautas de alineación mecánica

• Montaje inverso: Asegúrese de que las roscas del manguito de acoplamiento o del adaptador de la carcasa coincidan exactamente con el perfil métrico M10 x 1 antes de apretar el conjunto del manguito de montaje inverso.

• Alineación de la tensión del entrehierro: Gire el cuerpo de la sonda en el conjunto del soporte mientras rastrea la tensión del bucle del sensor hasta alcanzar el valor objetivo estándar de -10 VCC.

• Gestión de la tensión del cable: Fije el cable de extensión coaxial de 1,5 m con suficiente holgura para evitar la rotura del aislamiento o la falla por radio de curvatura ajustado en la salida del cilindro.

• Límite de puesta a tierra del blindaje: Aísle la trenza de la cubierta coaxial exterior del contacto con la carcasa de la máquina, conectando a tierra el blindaje estrictamente en la barrera de la carcasa del Proximitor.

Matriz de envío y manipulación

• Plazo de envío: 2-7 días una vez finalizado el pago

• Transporte de distribución: Enviado a través de servicios prioritarios exprés internacionales utilizando DHL, FEDEX o UPS.

• Contención estructural: Enviado dentro de un embalaje industrial antiestático especializado configurado para proteger el núcleo coaxial de los peligros ambientales y estáticos.

Preguntas frecuentes de ingeniería

• ¿Qué parámetro eléctrico específico indica que el entrehierro de la sonda está correctamente calibrado?

  La calibración del campo eléctrico requiere ajustar la posición del sensor hasta que la tensión CC bruta en el Proximitor lea -10 VCC, asegurando el punto medio exacto de la zona de desplazamiento lineal.

• ¿Se puede intercambiar en caliente este componente de la sonda de proximidad mientras el monitor de la maquinaria está encendido?

  Sí, la sonda es un transductor pasivo y se puede desacoplar del enlace del cable mientras está en funcionamiento. Sin embargo, la caída repentina de tensión activará las alarmas del rack si no se configuran los bloqueos de derivación.

• ¿Cómo afecta el apuntar a sustratos metálicos alternativos al factor de escala de fábrica?

  El bucle interno de corriente de Foucault está calibrado exclusivamente para objetivos de acero AISI 4140. Probar metales alternativos cambia las propiedades del flujo magnético, introduciendo errores significativos en el cálculo de la escala.

• ¿Qué protección industrial específica ofrece el sufijo de opción de conector -01?

  La opción -01 designa una interfaz clickloc coaxial miniatura desnuda sin un manguito protector externo, lo que requiere una carcasa explícita o una protección de encapsulado separada.

• ¿Este módulo de hardware consume corriente operativa directa del plano posterior del rack de monitorización?

  No, la sonda no contiene componentes eléctricos activos. Actúa como una carga reactiva pasiva impulsada completamente por la tensión de excitación de alta frecuencia generada por el sensor Proximitor externo.

• ¿Qué espaciado físico es obligatorio para garantizar una supresión completa de la diafonía entre sondas?

  Las sondas deben mantener una distancia física mínima equivalente a al menos tres diámetros de punta de cualquier sonda adyacente o metal estructural inesperado para preservar la integridad del campo magnético.

• ¿Qué problema de rendimiento se produce si la longitud total del cable se modifica fuera de las especificaciones?

  El sistema exige una longitud total del sistema coincidente de 5,0 m o 9,0 m. El corte o las extensiones arbitrarias del cable alteran la impedancia del bucle sintonizado, lo que invalida el factor de escala lineal de 7,87 V/mm.

• ¿Cuáles son los límites de temperatura física que rigen la punta de la sonda y el cable interno?

  La estructura de la punta de 8 mm y el cable coaxial a juego están clasificados estructuralmente para soportar condiciones de campo que van desde un mínimo de -51 °C hasta un límite máximo de +177 °C.
