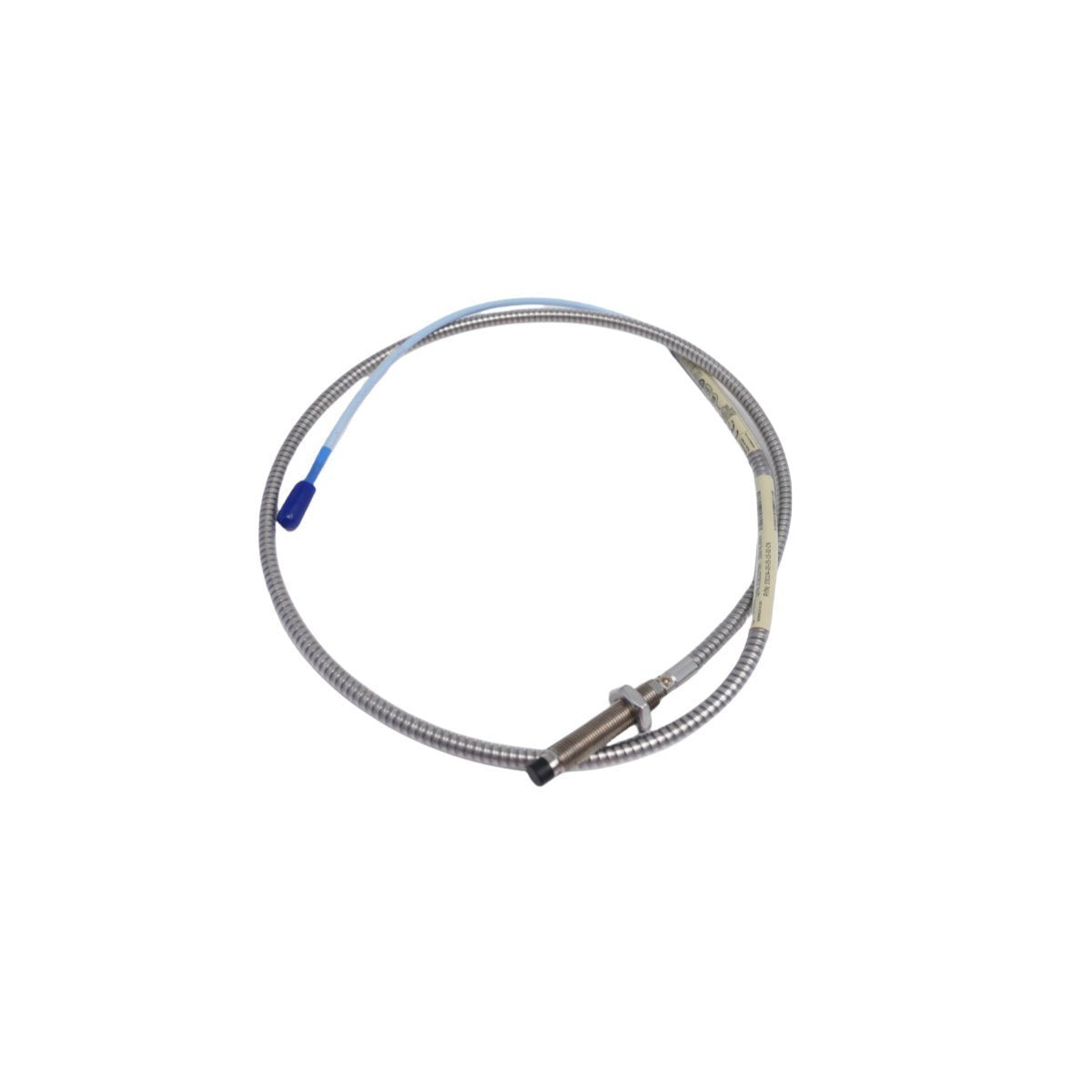

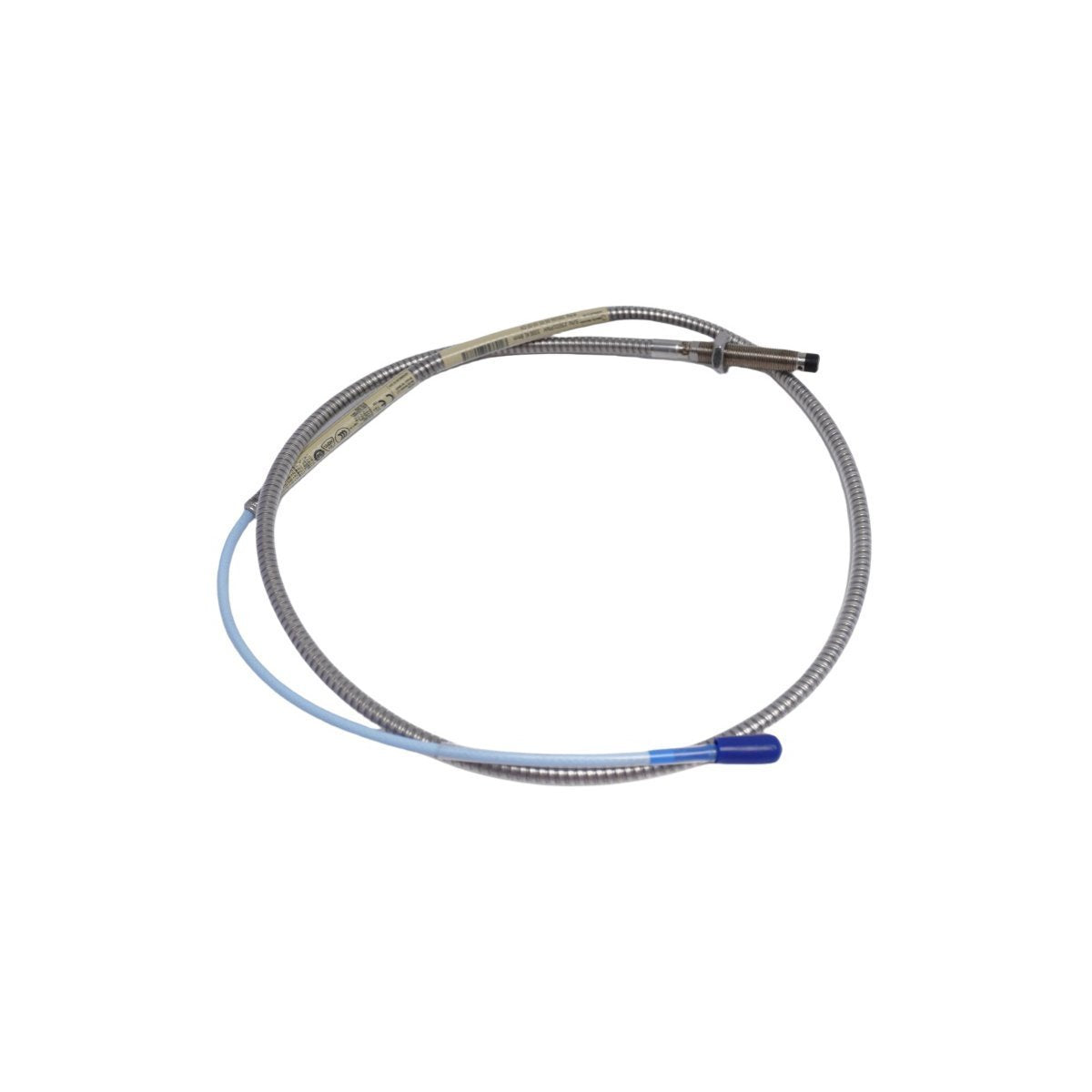

La Bently Nevada 330104-00-05-10-02-05 sirve como la sonda de proximidad principal 330104 utilizada para ejecutar un monitoreo de desplazamiento sin contacto de alta frecuencia en plataformas de la serie 3300 XL de 8 mm. El conjunto de hardware funciona como un sensor inductivo que convierte las variaciones de distancia física entre la punta de la sonda y un objetivo metálico giratorio en variaciones proporcionales de parámetros eléctricos de alta frecuencia para su procesamiento.

Matriz de Parámetros de Sufijo Estructural

Los elementos de configuración alfanuméricos delinean las dimensiones estructurales y físicas asignadas a esta construcción de sonda:

• 330104: Índice de plataforma del modelo base para la sonda de proximidad de montaje inverso 3300 XL de 8 mm.

• 00: Define un perfil de porción sin rosca estándar en la carcasa exterior principal.

• 05: Especifica una dimensión de longitud total medida en incrementos de hardware ingleses.

• 10: Establece la opción de longitud total del cable coaxial físico integrado en 1.0 metro.

• 02: Equipa el extremo del cable con un conjunto de terminación de conector coaxial en miniatura.

• 05: Incorpora una opción de funda protectora de cable exterior de alta flexibilidad y resistente a fluidos.

Métricas de Componentes del Transductor

Escalado de Sondas de Corrientes Parásitas y Validación de Voltaje de Brecha

La configuración mecánica de la punta de 8 mm influye en la generación de la trayectoria del flujo magnético, dictando parámetros operativos estrictos para la precisión del escalado de las sondas de corrientes parásitas. Los pasos de configuración de campo requieren un posicionamiento mecánico adecuado para lograr rutinas precisas de validación del voltaje de brecha, forzando la salida de referencia a los objetivos de -10 VDC durante los bucles de calibración estática. Esta consistencia de alineación física es la base para el registro preciso de anomalías de microdesplazamiento dentro de redes de evaluación de dinámica de rotor rápidas, estableciendo rutas adecuadas de supresión de diafonía cuando las sondas coincidentes se empaquetan dentro de bloques de carcasa estrechos.

Registros de Soporte de Ingeniería de Campo

P: ¿Se puede desacoplar este bucle de sonda de proximidad 3300 XL mientras el chasis de monitoreo de la máquina está activo?

R: No, el desacoplamiento en línea de la línea de conexión coaxial cambia las referencias de impedancia del sistema, generando un registro inmediato de falla del circuito y deshabilitando las rutas de interbloqueo de seguridad.

P: ¿Qué indica que la instalación del sensor ha salido de su rango de calibración lineal?

R: Un cambio medible con respecto a los objetivos nominales de -10 VDC durante estados estáticos del eje confirma que la distancia al objetivo se ha movido más allá de los límites de escalado de la sonda de corrientes parásitas calibrados.

P: ¿La funda protectora de fluido integrada requiere caminos de conexión a tierra mecánicos distintos?

R: No, la funda exterior de fluoropolímero funciona estrictamente como una capa de sellado ambiental de fluidos, aislando el blindaje coaxial pasivo de los bucles de tierra estructurales externos.

Instrucciones de Instalación Mecánica de la Máquina

• Limpie el orificio del puerto de montaje de la sonda de todos los residuos de mecanizado, corrosión o películas de aceite antes de insertar el conjunto de la punta.

• Enrosque la carcasa de montaje inverso en el bloque de alineación interno hasta que la punta establezca un contacto físico ligero con la superficie del eje.

• Invierta la orientación física del conjunto del barril una distancia medida que coincida con la línea de voltaje de brecha del objetivo, luego bloquee el hardware de la tuerca exterior.

• Dirija el cable coaxial integrado de 1.0 metro dentro de canales de protección rígidos, asegurándose de que todas las curvas mantengan un radio de curvatura mínimo de 25 mm.

Contenido del Paquete

• Sonda de proximidad Bently Nevada 330104 3300 XL de 8 mm

• Tapa de protección de fluido terminal integrada
