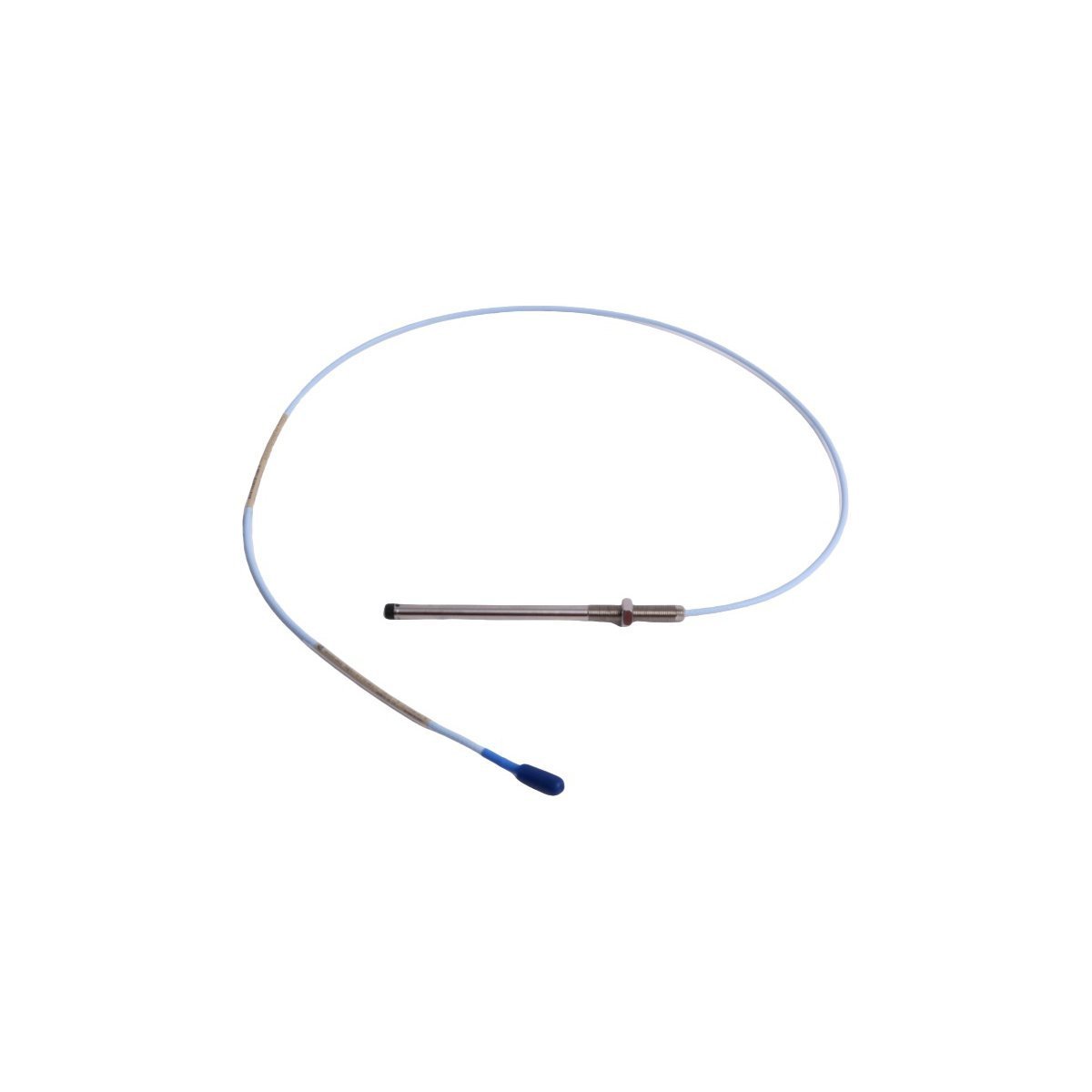

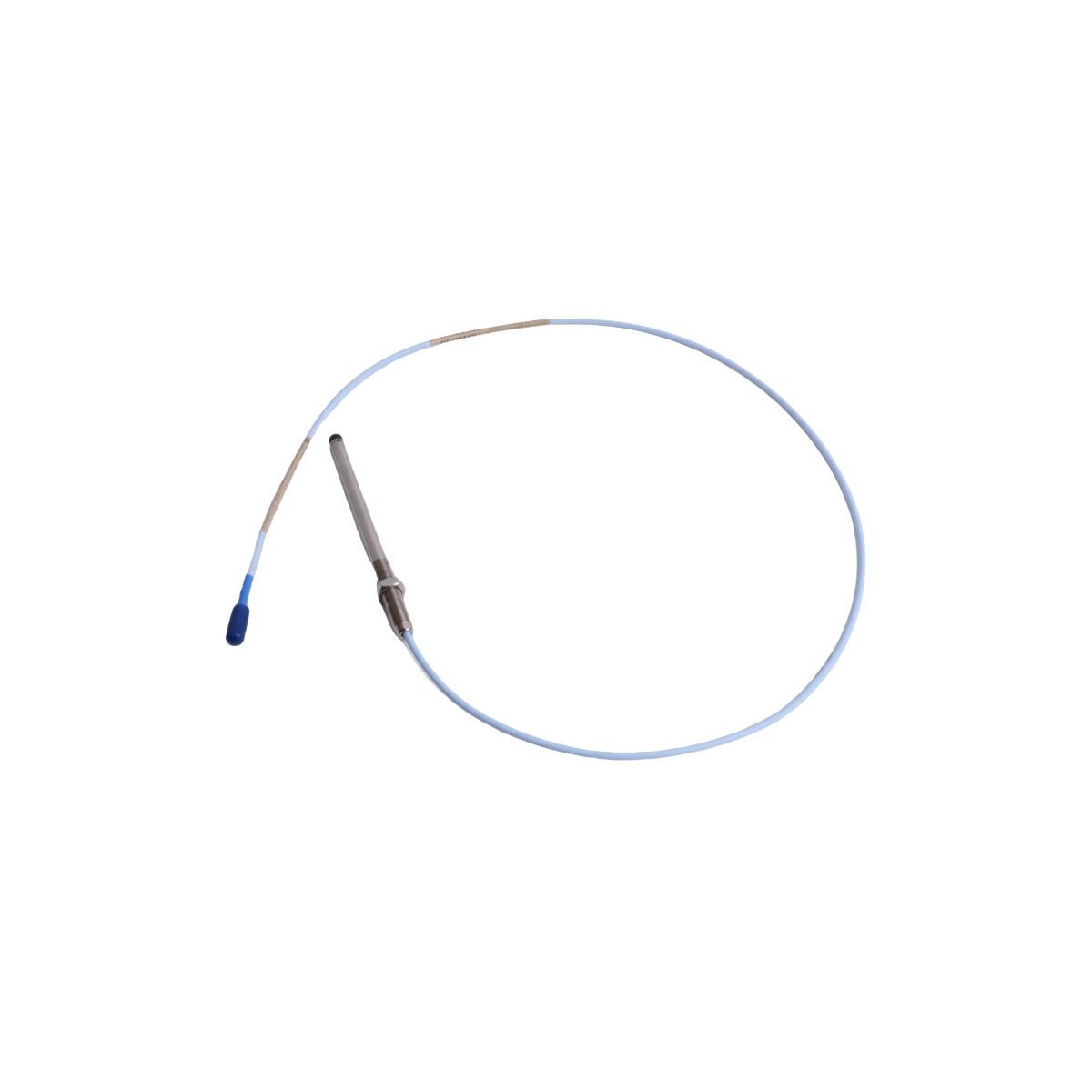

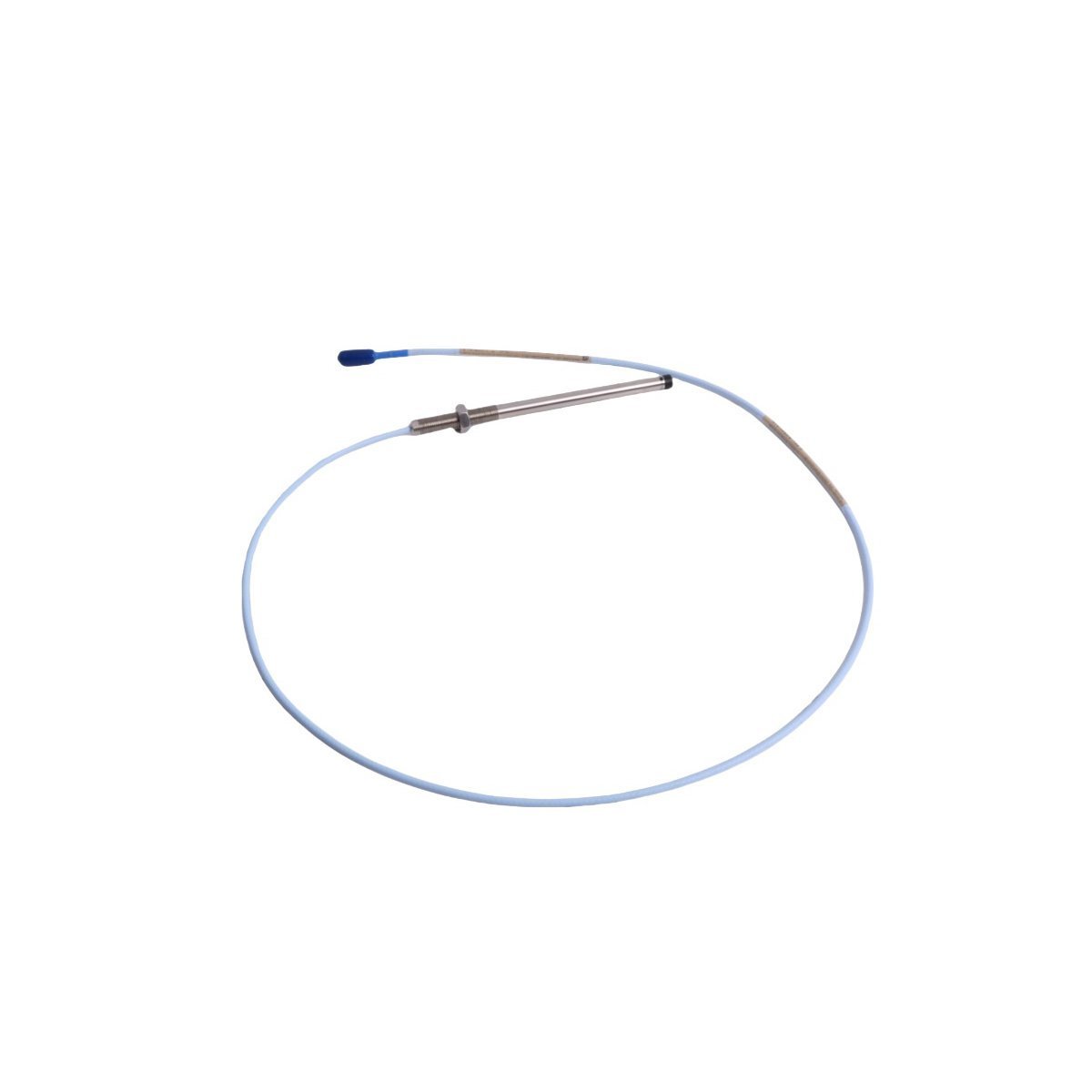

Configurado para la monitorización de alta precisión de la vibración y posición del eje en maquinaria rotativa industrial, el Bently Nevada 330101-33-53-10-12-05 (Transductor de Proximidad 330101) proporciona una ejecución física directa de la detección de desplazamiento. Este componente genera un campo electromagnético de alta frecuencia para convertir el movimiento de la superficie del eje en una señal de voltaje proporcional, funcionando como un elemento integrado del ecosistema de monitorización de la serie 3300 XL.

Matriz de Identificación del Modelo

• 330101: Transductor de Proximidad 3300 XL de 8 mm.

• 33: Longitud sin rosca (330 mm).

• 53: Longitud total de la carcasa (53 mm).

• 10: Longitud total de la carcasa (100 mm).

• 12: Opción de conector (Estándar).

• 05: Opción de aprobación de agencia.

Especificaciones del Hardware

Monitorización Mecánica e Integración TSI

El análisis preciso de la dinámica del rotor requiere una escala consistente de la sonda de corriente de Foucault para mantener una característica de salida lineal. El transductor debe instalarse de modo que el objetivo del eje se encuentre dentro del rango de funcionamiento lineal, verificado mediante la validación del voltaje de la holgura del objetivo; el punto medio operativo estándar de -10 VCC es esencial para evitar el recorte de la señal. Cuando se implementan múltiples transductores, la supresión de la diafonía se logra manteniendo una separación espacial especificada entre las puntas de las sondas y utilizando frecuencias portadoras únicas para evitar la modulación de la señal entre canales y las imprecisiones de medición.

Información de Pedido

• Contenido: Una (1) sonda 330101-33-53-10-12-05.

• Documentación: Incluye registro de conformidad de calibración de fábrica y hoja de instalación técnica.

• Componentes: Las sondas se envían con tapas protectoras de rosca y cubiertas antipolvo para conectores.

Pautas de Instalación en Campo

• Montaje Mecánico: Asegure la sonda en una carcasa rígida y no resonante; verifique que el par aplicado a las contratuercas no exceda los límites nominales para evitar la deformación de la carcasa.

• Conexión a Tierra: Asegúrese de que el sistema transductor mantenga una conexión de un solo punto a tierra del instrumento para eliminar los bucles de tierra.

• Cableado: Utilice solo las longitudes de cable coaxial especificadas; verifique que los conectores coaxiales estén libres de contaminantes y acoplados completamente para mantener la impedancia del sistema.

• Ambiente: Proteja las puntas de las sondas de medios abrasivos o residuos conductores que puedan inducir ruido en la señal.

Información de Entrega

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Envío: Transportado a través de DHL/FEDEX/UPS.

• Embalaje: Los artículos se aseguran en un embalaje industrial antiestático para mitigar los riesgos de descarga electrostática y el estrés mecánico del tránsito.

Preguntas Frecuentes

P: ¿Puedo usar esta sonda con un Proximitor que no sea de la serie XL?

R: No, las sondas 3300 XL están calibradas para una adaptación de impedancia específica con los Proximitors 3300 XL; el uso entre series resultará en una linealidad grave y errores de calibración.

P: ¿Cómo se valida la holgura de la punta de la sonda?

R: La validación de la holgura se realiza midiendo el voltaje de salida de CC del sensor Proximitor mientras la máquina está en reposo; típicamente se utiliza un objetivo de -10 VCC para centrar la señal en el rango lineal.

P: ¿Es posible ajustar en campo la longitud del cable coaxial?

R: No, el sistema transductor (sonda, cable y Proximitor) se calibra como una unidad emparejada única; la alteración de la longitud del cable cambia la frecuencia de resonancia del sistema y anula la calibración.
