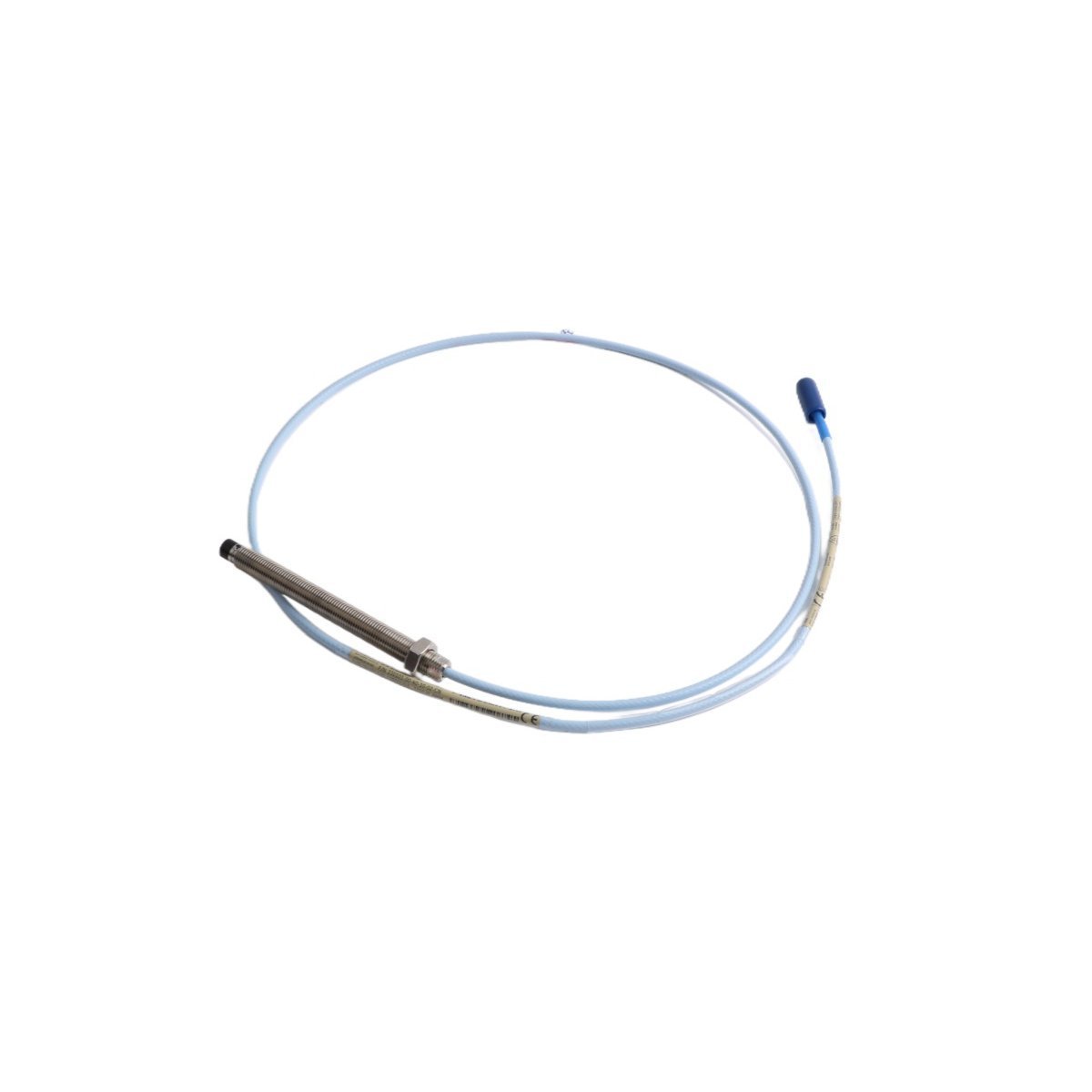

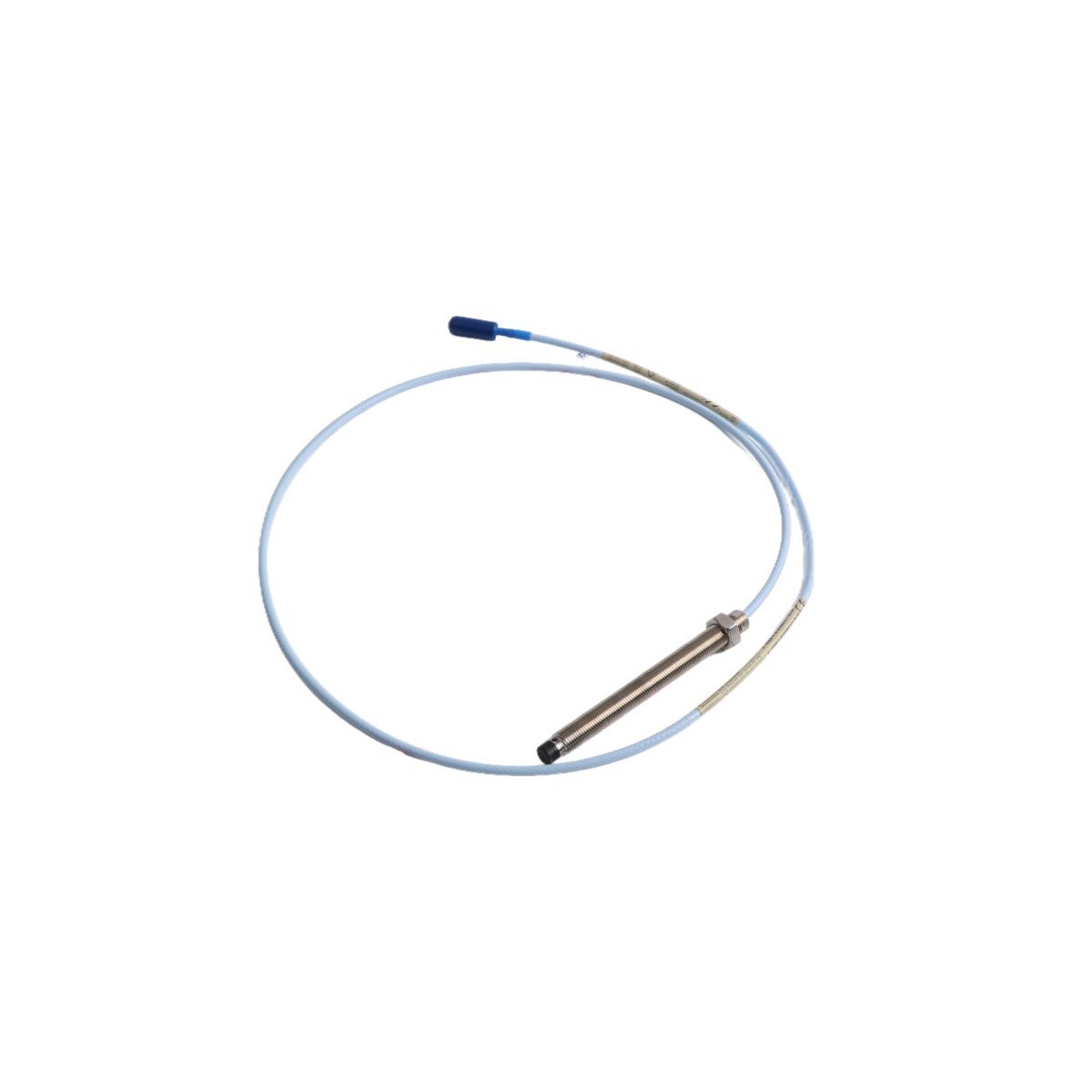

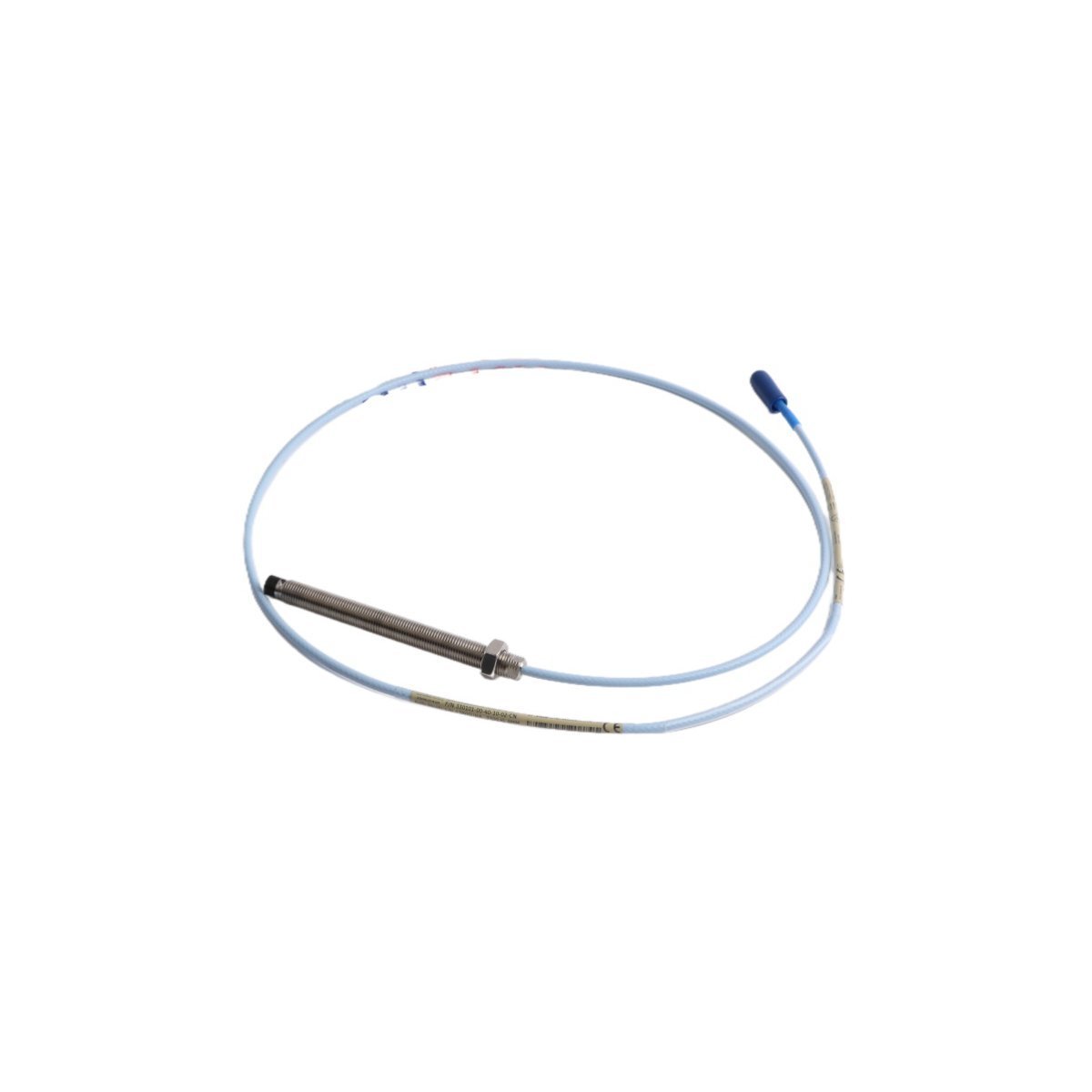

ElBently Nevada 330101-00-44-10-02-05, también catalogado como Sensores de Proximidad 330101, funciona como un componente de hardware dedicado para la medición sin contacto de vibraciones y desplazamientos dentro de los sistemas de protección de turbomáquinas. Este transductor convierte la separación física entre la punta de la sonda y el objetivo conductor observado en una señal eléctrica proporcional.

Matriz de configuración

• 330101: Sonda de 8 mm, rosca 3/8-24 UNF, sin armadura

• 00: Longitud sin rosca, 0 mm

• 44: Longitud total de la carcasa, 44 mm

• 10: Longitud total, 1,0 metro

• 02: Conector, coaxial en miniatura ClickLoc

• 05: Aprobación de agencia, Aprobaciones múltiples

Datos físicos y eléctricos

Acondicionamiento de la señal y dinámica del rotor

El sistema 3300 XL se basa en una escala precisa de la sonda de corrientes de Foucault para garantizar una salida lineal en relación con el desplazamiento del eje. El sistema está calibrado de fábrica a un objetivo de tensión de entrehierro estándar de -10 VCC a medio rango. En funcionamiento, la sonda interactúa con el material conductor del objetivo (normalmente acero AISI 4140). Para mantener el análisis de la dinámica del rotor, es necesario que el rango dinámico y la respuesta de frecuencia del sistema no se atenúen por una longitud excesiva del cable o una adaptación de impedancia incorrecta. La integridad de la señal se mantiene mediante la corriente constante del sensor Proximitor 3300 XL, que suprime la diafonía entre canales de sonda adyacentes cuando se instalan en cabezales de conductos comunes.

Contenido del pedido y del paquete

• Una (1) sonda de proximidad de 8 mm 330101-00-44-10-02-05

• Un (1) manual de instalación

• Una (1) tapa protectora de rosca

• La documentación incluye el número de serie, la fecha de fabricación y la verificación de la calibración de fábrica

Montaje y configuración en campo

• Verifique que el orificio de montaje esté libre de residuos metálicos para evitar señales espurias.

• Asegúrese de que la sonda esté instalada con al menos 5 roscas completas de acoplamiento para mantener la estabilidad mecánica.

• Utilice las contratuercas suministradas para asegurar la posición de la sonda después de establecer el voltaje de entrehierro requerido.

• Blindaje: Asegúrese de que el blindaje del cable coaxial esté conectado a tierra solo en el bastidor del sistema de monitoreo para evitar bucles de tierra.

• Dirija los cables lejos de los conductores de alta corriente para minimizar la interferencia electromagnética (EMI).

Logística y tránsito

• Tiempo de entrega: 2-5 días una vez finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Todos los componentes se aseguran en un embalaje industrial antiestático para mitigar la entrada de humedad y las descargas electrostáticas durante el envío.

Consultas técnicas

• ¿Qué materiales objetivo son compatibles?

  El sistema está calibrado para acero AISI 4140. Otros materiales conductores requerirán una reescalada de la curva de sensibilidad.

• ¿Cuál es la sensibilidad de la sonda?

  La sensibilidad estándar es de 7.87 V/mm (200 mV/mil) dentro del rango lineal.

• ¿Con qué frecuencia se debe verificar la calibración?

  Se recomienda la verificación de la calibración durante los paradas de mantenimiento programadas o si la señal de salida muestra cambios significativos de polarización en el voltaje de entrehierro monitorizado.

• ¿Puede la sonda operar en entornos peligrosos?

  Sí, siempre que la instalación cumpla con las aprobaciones de agencia específicas (05) y utilice barreras zener o aisladores galvánicos apropiados.

• ¿Qué causa un voltaje de entrehierro inestable?

  El voltaje inestable suele ser causado por malas conexiones coaxiales, daños en la cubierta del cable o una conexión a tierra intermitente de la punta de la sonda.
