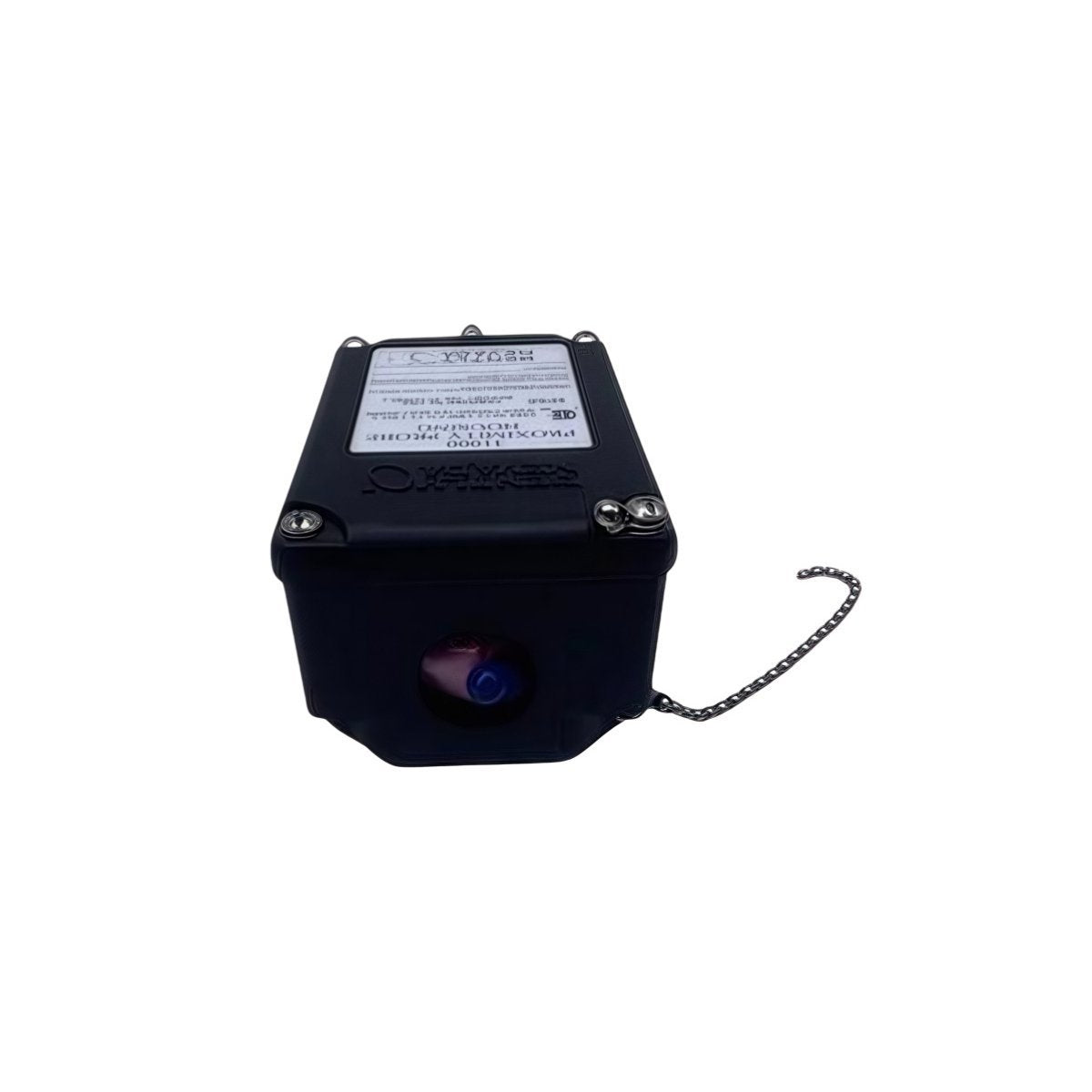

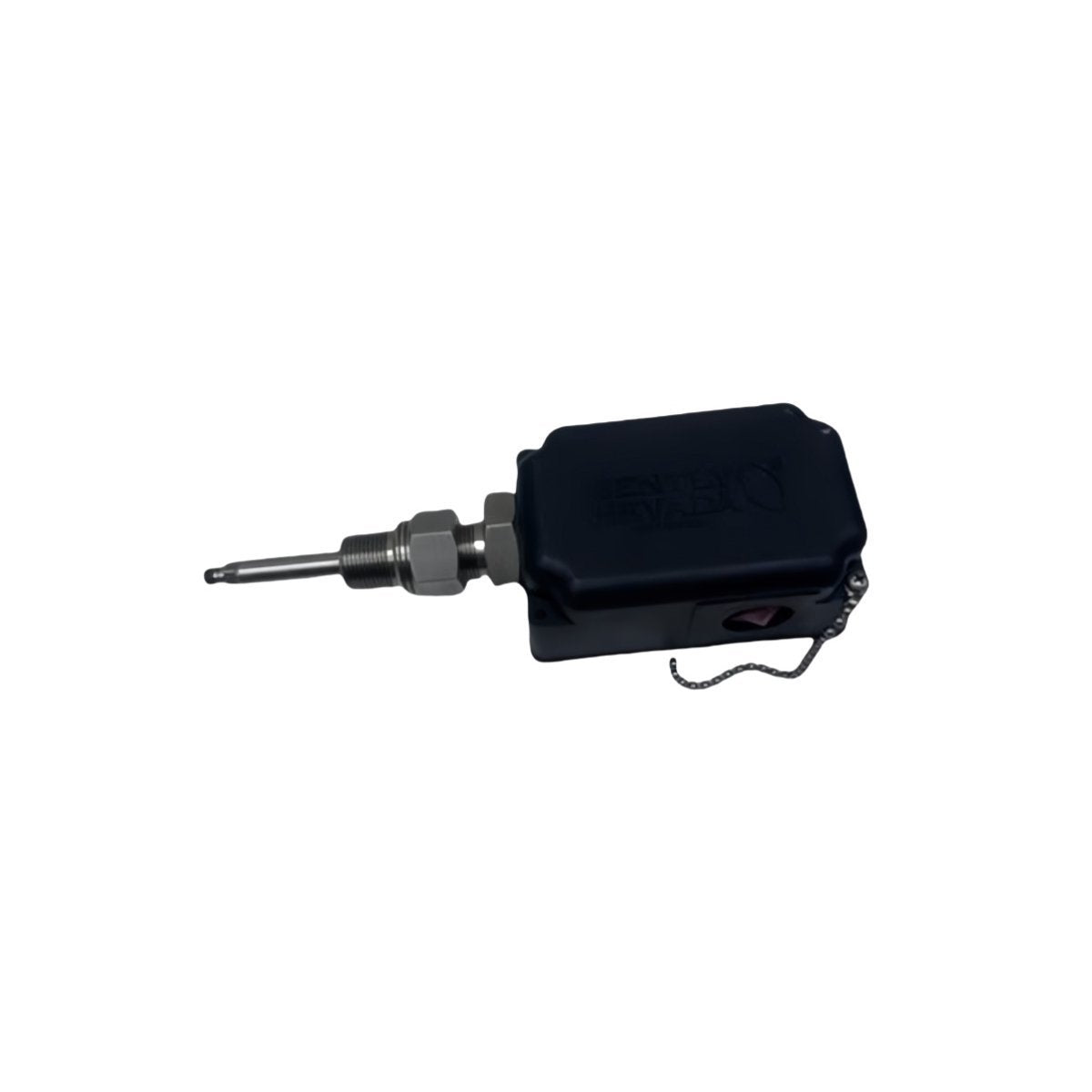

Configurado para el montaje mecánico de la sonda de corriente de Foucault radial en la arquitectura de carcasa 31000/32000, el Bently Nevada 32000-29-05-10-072-07-02 (carcasa de sonda de proximidad serie 32000) proporciona una interfaz mecánica sellada para el posicionamiento del manguito de la sonda, el enrutamiento del cable de extensión y el acceso al ajuste de holgura externa dentro de los puntos de instalación del transductor de proximidad.

Desglose de sufijos y configuraciones

Especificaciones del hardware

Escalado de la sonda de corrientes de Foucault e interfaz de dinámica del rotor

El conjunto de la carcasa mantiene una geometría espacial fija entre la punta de la sonda y la superficie del objetivo del eje giratorio, lo que permite la conversión de desplazamiento por corrientes de Foucault utilizada en los sistemas de medición de vibración y Keyphasor. El comportamiento de escalado del voltaje de holgura se mantiene mediante una geometría de distancia controlada de la sonda, lo que garantiza la alineación de la respuesta lineal dentro de las curvas del sistema calibradas, típicamente referenciadas alrededor de la región de polarización de -10 VCC a mitad de holgura en las cadenas de acondicionamiento de señal 3300 XL.

La estabilidad de la medición de la dinámica del rotor depende de la rigidez mecánica del conjunto del manguito, donde la supresión de la diafonía se logra mediante la continuidad estructural de acero inoxidable con conexión a tierra y la separación de los canales de sonda adyacentes. El control de la resonancia mecánica se aplica limitando la longitud del manguito sin soporte para evitar la amplificación de los modos de vibración en configuraciones de penetración de sonda extendidas.

Preguntas frecuentes

P: ¿La carcasa proporciona acondicionamiento de señal eléctrica?
R: No. El conjunto es una estructura mecánica pasiva. El acondicionamiento de la señal es externo al sistema Proximitor.

P: ¿Se puede usar la carcasa para la medición de posición axial?
R: No. Las aplicaciones de desplazamiento axial requieren configuraciones de carcasa axial de doble sonda dedicadas.

P: ¿El conjunto tiene clasificación a prueba de explosiones?
R: No. No es a prueba de explosiones. Puede usarse en sistemas intrínsecamente seguros cuando se combina con barreras certificadas.

P: ¿Qué límites se aplican a la longitud de penetración de la sonda?
R: La penetración de la sonda está restringida por el comportamiento de resonancia mecánica y los requisitos de soporte del manguito. Las longitudes extendidas requieren soporte estructural adicional.

P: ¿El sistema admite el intercambio en caliente de sondas?
R: Sí, el reemplazo de la sonda se puede realizar externamente después de retirar la cubierta de la carcasa, siempre que el sistema esté desenergizado y se mantenga la calibración de holgura.

Pautas de instalación en campo

El manguito exterior debe instalarse a ras y fijarse mecánicamente en la caja de la máquina antes de la inserción de la sonda. La inserción del manguito de la sonda debe asegurar un posicionamiento axial correcto en relación con la superficie objetivo sin precargar la punta de la sonda.

Las entradas de conductos deben mantener la continuidad del blindaje y la terminación adecuada de la puesta a tierra para evitar el acoplamiento EMI en los circuitos de medición. Todos los puertos no utilizados deben sellarse con tapones aprobados para mantener la clasificación de protección de ingreso.

El torque de la tuerca de retención debe aplicarse dentro de los límites mecánicos controlados para evitar la deformación de las roscas de la carcasa de PPS. El enrutamiento del cable debe mantener los requisitos de radio de curvatura mínimo en las interfaces de los conectores para evitar la atenuación de la señal o la discontinuidad intermitente.

Las longitudes de manguito que exceden los rangos sin soporte estándar requieren estabilización mecánica para evitar la desviación de la medición inducida por resonancia.

Información de pedido

• Conjunto de carcasa 32000-29-05-10-072-07-02

• Manguito de sonda y componentes del adaptador de separación

• Conectores de conductos de acero inoxidable y tapones de sellado

• Herrajes de retención y accesorios de montaje

• Documentación de referencia de instalación (conjunto de hojas de datos 31000/32000)

Información de logística y entrega

Tiempo de entrega: 3-5 días hábiles una vez finalizado el pago, a través de DHL / FEDEX / UPS.
Todas las unidades se envían en embalaje industrial antiestático con protección antivibraciones y soporte de alineación mecánica sellado para garantizar la integridad del manguito de la sonda.
