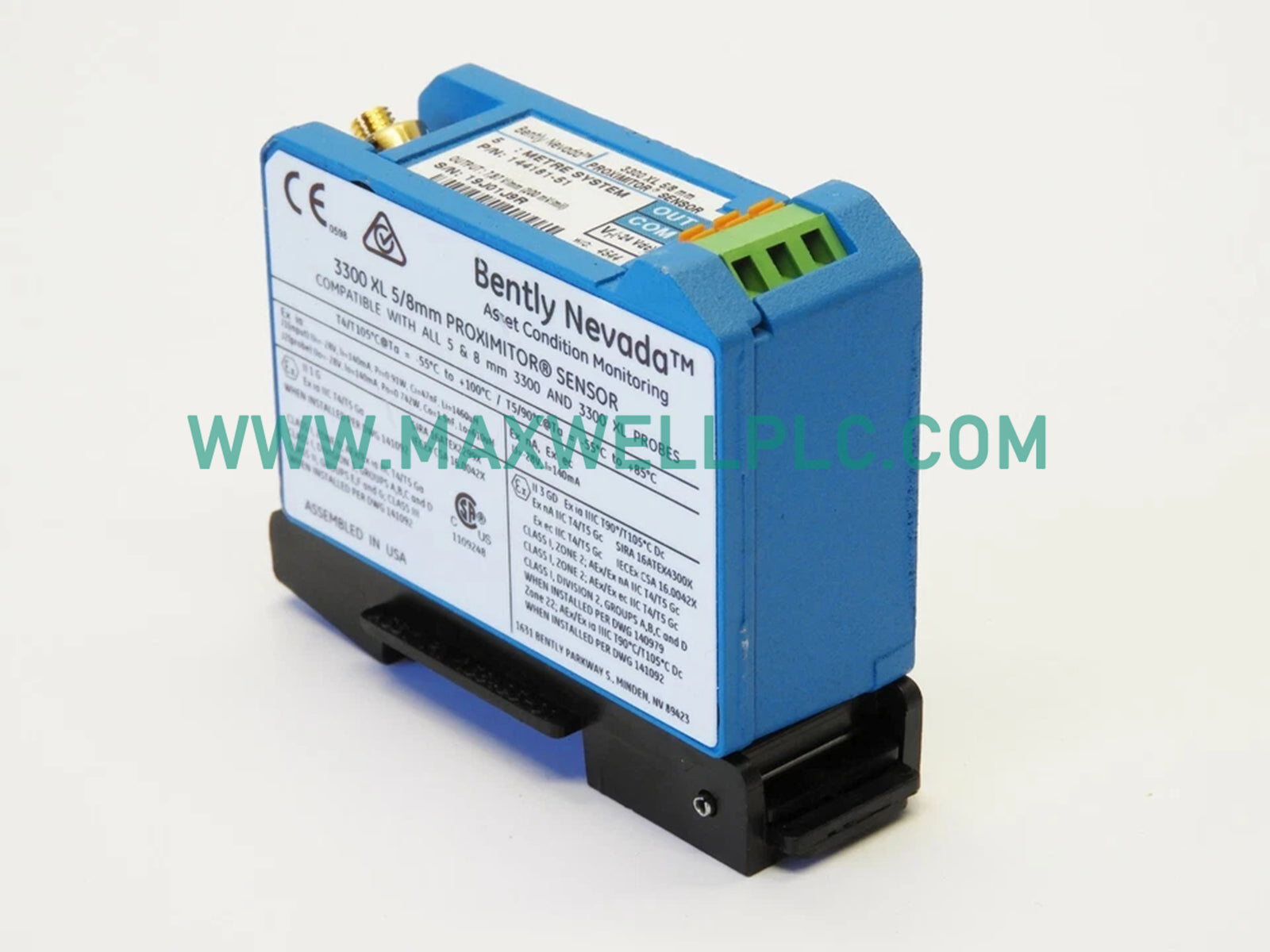

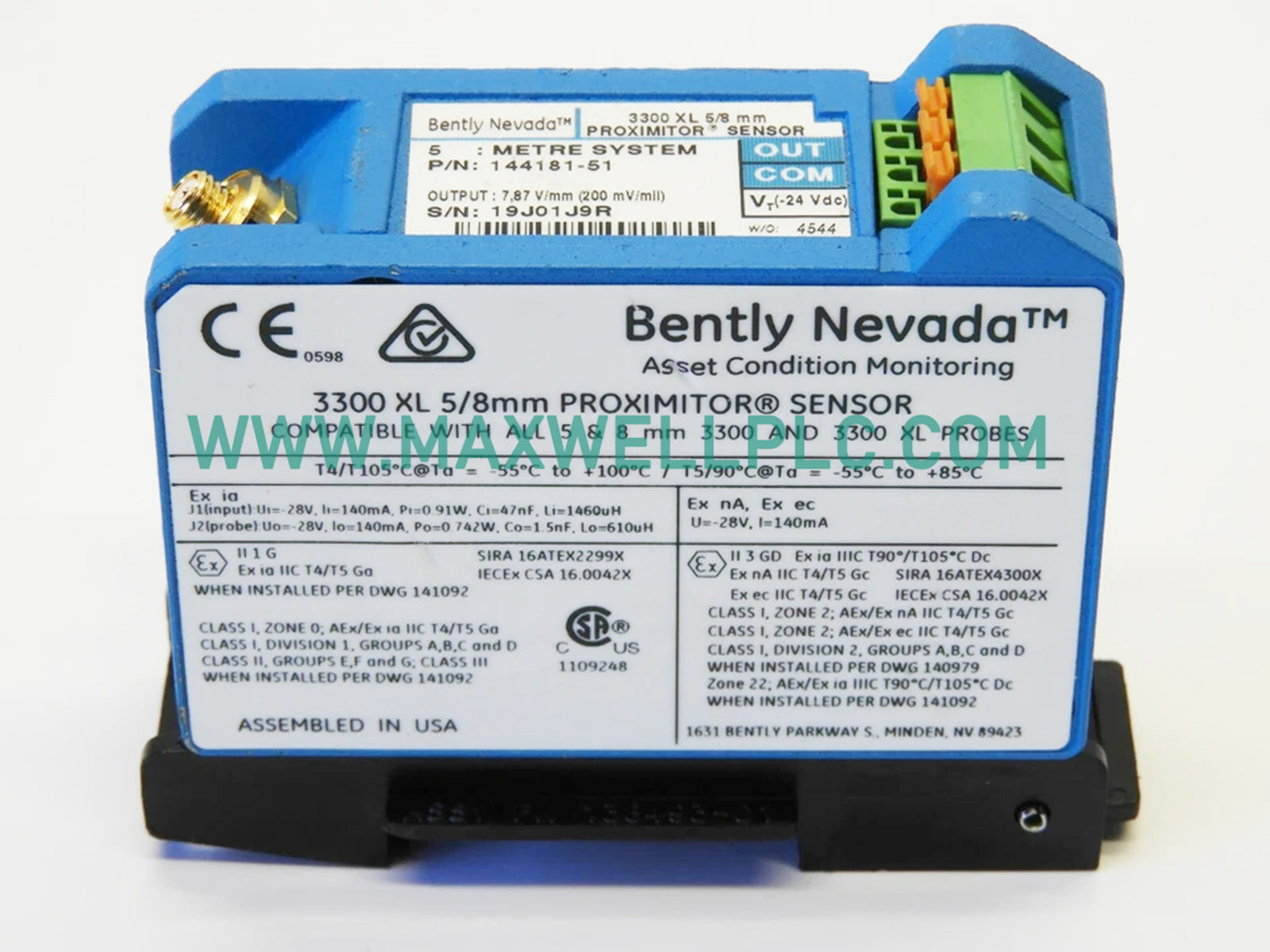

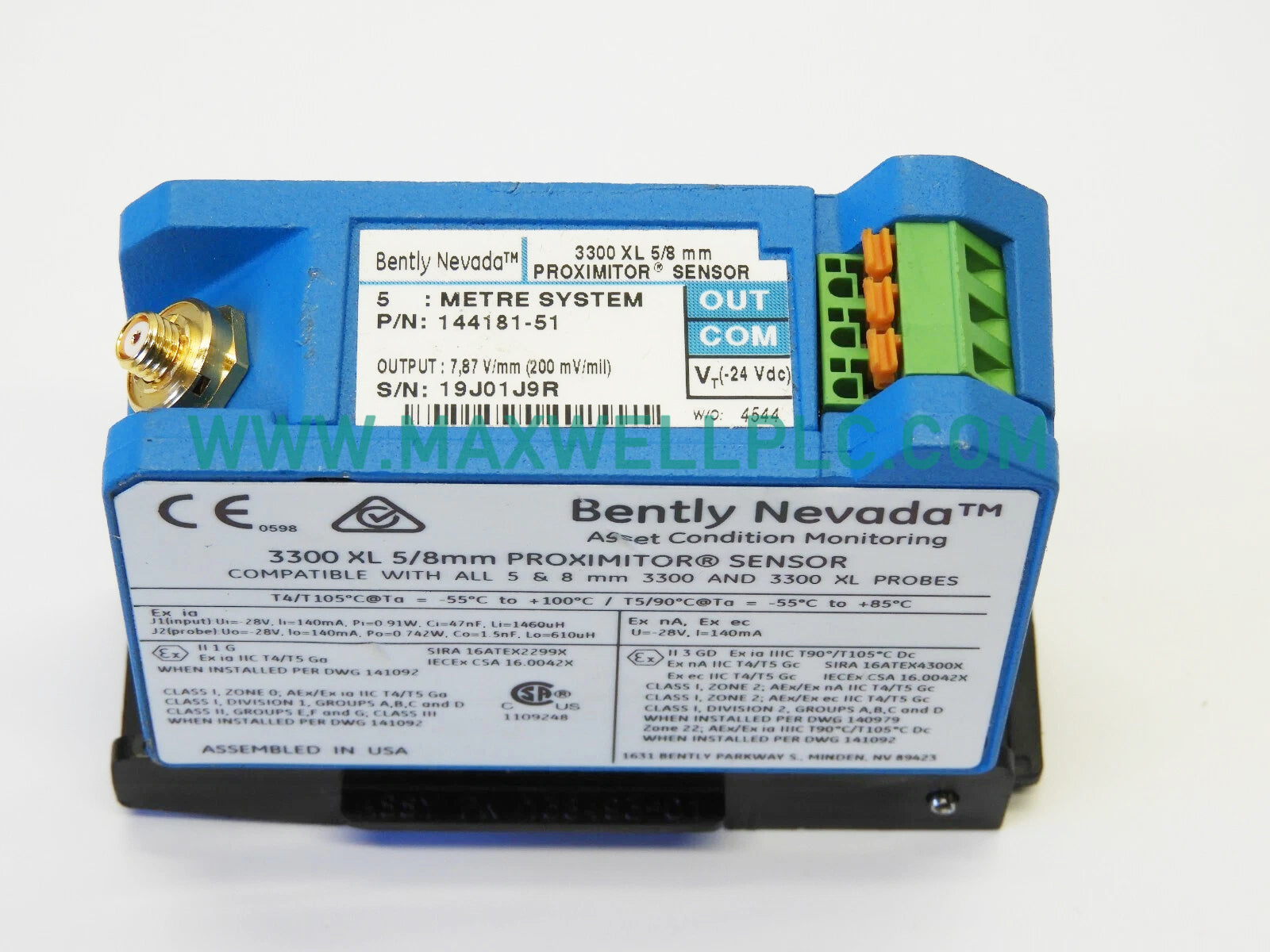

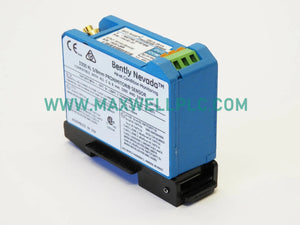

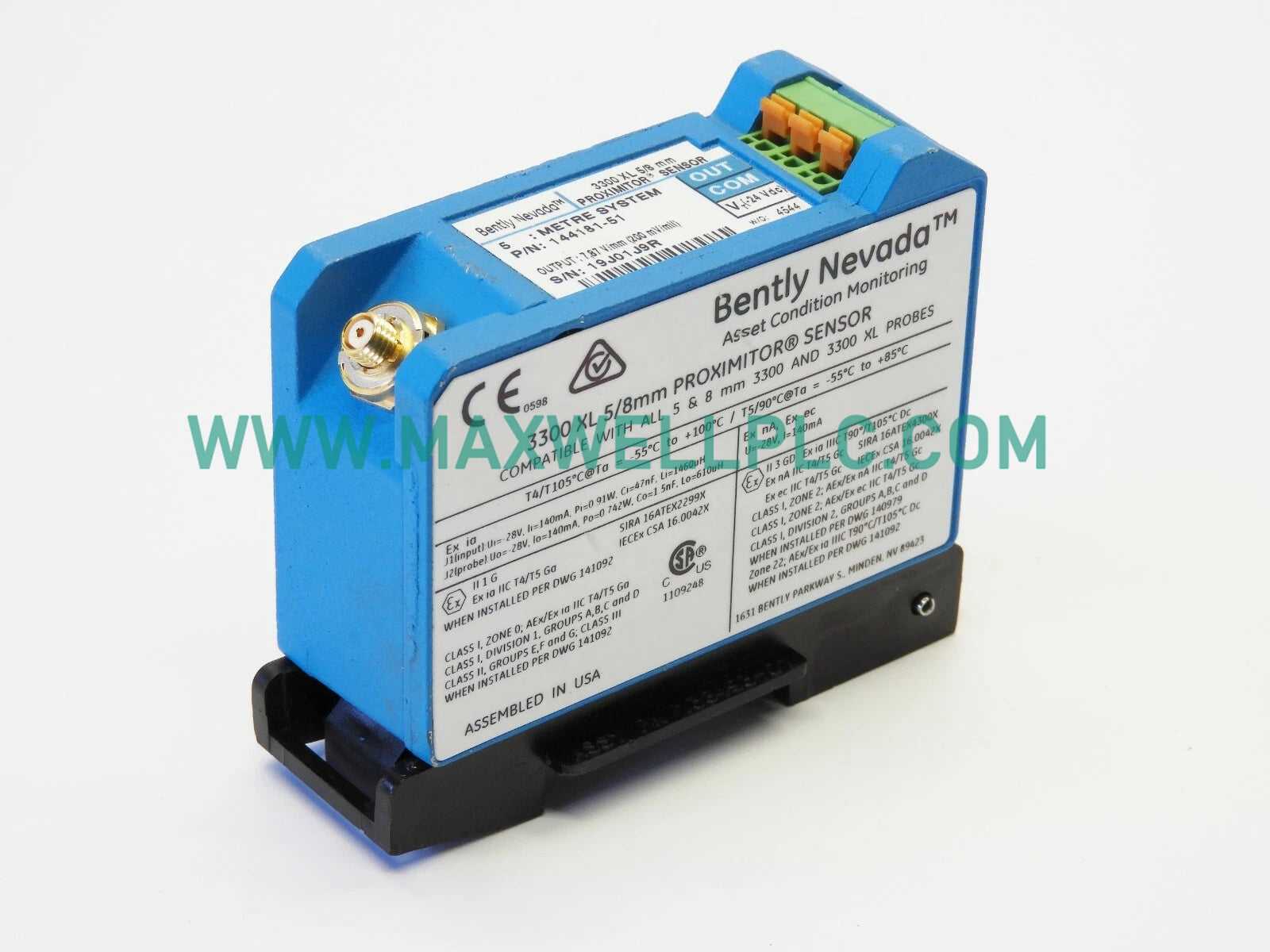

Configurado para la conversión de la señal de corriente de Foucault en plataformas de monitoreo de maquinaria, el Bently Nevada 144181-51, también catalogado como el sensor Proximitor 3300 XL 5/8mm, proporciona una ejecución física/eléctrica directa.

Matriz de designación y desglose del modelo

Especificaciones de hardware

Dinámica del rotor y arquitectura de acondicionamiento de señal TSI

La unidad realiza un escalado de precisión de la sonda de corriente de Foucault para traducir las variaciones del campo magnético de alta frecuencia en salidas de voltaje proporcionales. Las rutinas de validación del voltaje de holgura imponen límites estrictos de -9 V CC a -11 V CC cuando se centra el eje dentro de su rango de medición lineal. Los circuitos de supresión de diafonía minimizan la interferencia de la señal a través de canales adyacentes, preservando la integridad de la fase para el análisis de la dinámica del rotor y las mediciones de velocidad.

Contenido del paquete de envío

• 1 sensor Proximitor Bently Nevada 144181-51
• 1 documentación de prueba de conformidad de fábrica
• 1 blindaje de conector de bloque de terminales integrado

Pautas de montaje mecánico e instalación en campo

• Montaje en riel DIN: Monte el módulo del sensor directamente en rieles DIN estándar dentro de gabinetes de control industrial protectores.
• Verificación de voltaje de holgura: Ajuste la posición de la sonda hasta que los voltajes de holgura de funcionamiento se estabilicen entre -9 V CC y -11 V CC en condiciones de rotor centrado en estado estacionario.
• Conexión a tierra de blindaje: Termine los blindajes del cable de extensión coaxial continuamente a las referencias de tierra del sistema para bloquear el ruido electromagnético de alta frecuencia.
• Sellado ambiental: Encierre la unidad dentro de una carcasa con clasificación ambiental para protegerla contra la entrada de líquidos y vibraciones de choque severas.

Consulta técnica y resolución de problemas

• P: ¿Cuál es la clasificación de sensibilidad nominal de este sensor proximitor?

  R: La unidad presenta una sensibilidad estándar de 7,87 V/mm, equivalente a 200 mV/mil.

• P: ¿Cuál es el rango de voltaje de la fuente de alimentación aceptable para energizar el circuito?

  R: El sensor requiere una entrada de alimentación de CC negativa que oscila entre -17,5 V CC y -26 V CC.

• P: ¿Cómo se valida el voltaje de holgura durante la alineación mecánica inicial?

  R: El voltaje de holgura debe verificarse con un multímetro digital para confirmar que las lecturas se encuentran dentro del rango objetivo de -9 V CC a -11 V CC.

• P: ¿Qué banda de frecuencia de funcionamiento cubre el demodulador interno?

  R: La respuesta de frecuencia activa abarca desde 10 kHz hasta 1 MHz para capturar fenómenos de vibración transitorios.

• P: ¿La carcasa del sensor admite la conexión a tierra directa a los montajes del panel?

  R: La base está aislada para evitar bucles de tierra, lo que requiere una terminación de blindaje explícita a través de pernos de conexión a tierra dedicados.

• P: ¿Cuál es la impedancia de salida nominal del circuito de señal del sensor?

  R: La etapa de salida está diseñada con una impedancia de salida nominal de 50 ohmios.

• P: ¿Puede este modelo interactuar directamente con los canales de rack de monitoreo 3500?

  R: Sí, emite señales de CA y CC proporcionales totalmente compatibles con las tarjetas de entrada del monitor 3500.

• P: ¿Qué límites de protección ambiental se aplican a la unidad sensora?

  R: El hardware es resistente a fluidos industriales típicos, golpes mecánicos severos y vibraciones de instalaciones de alta frecuencia.
