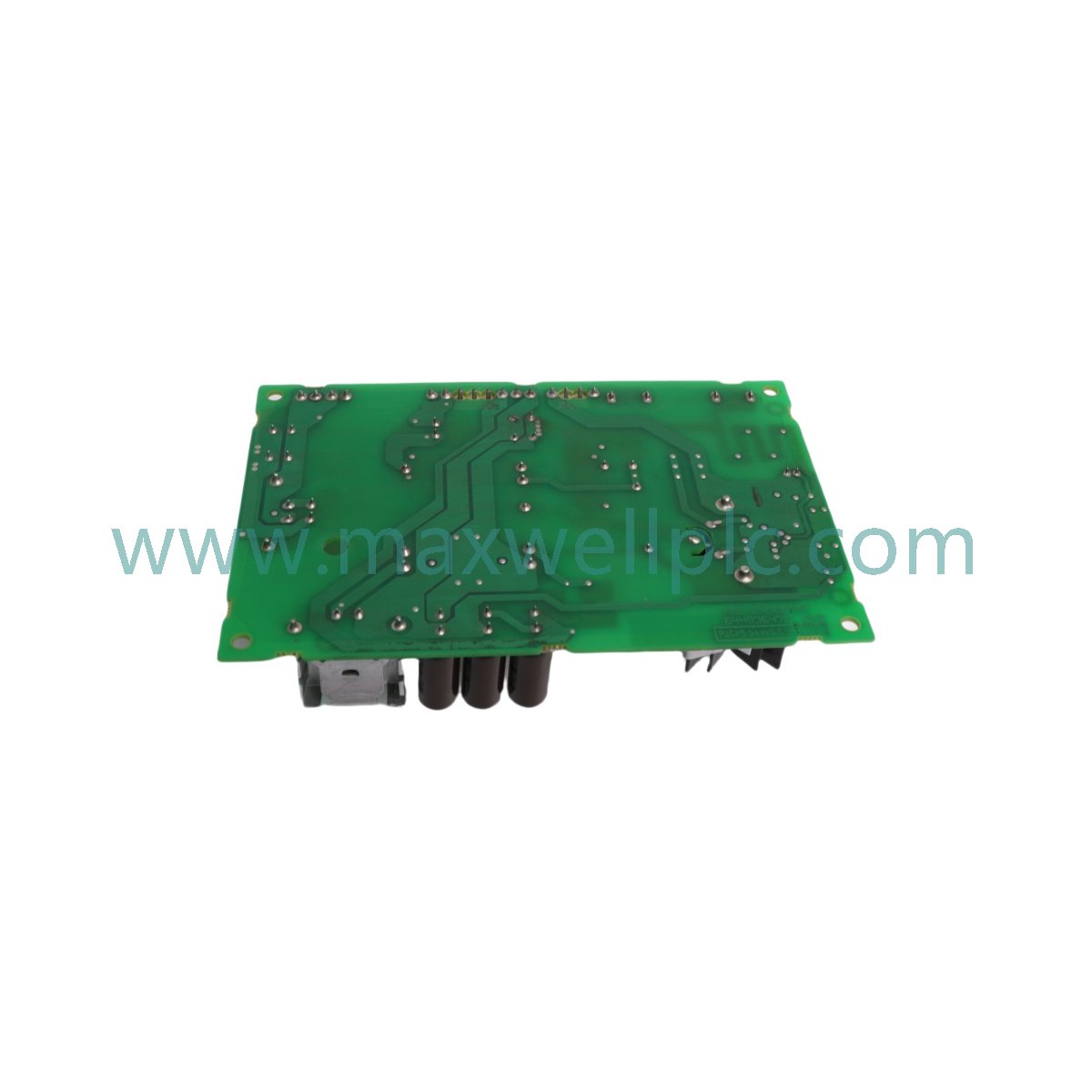

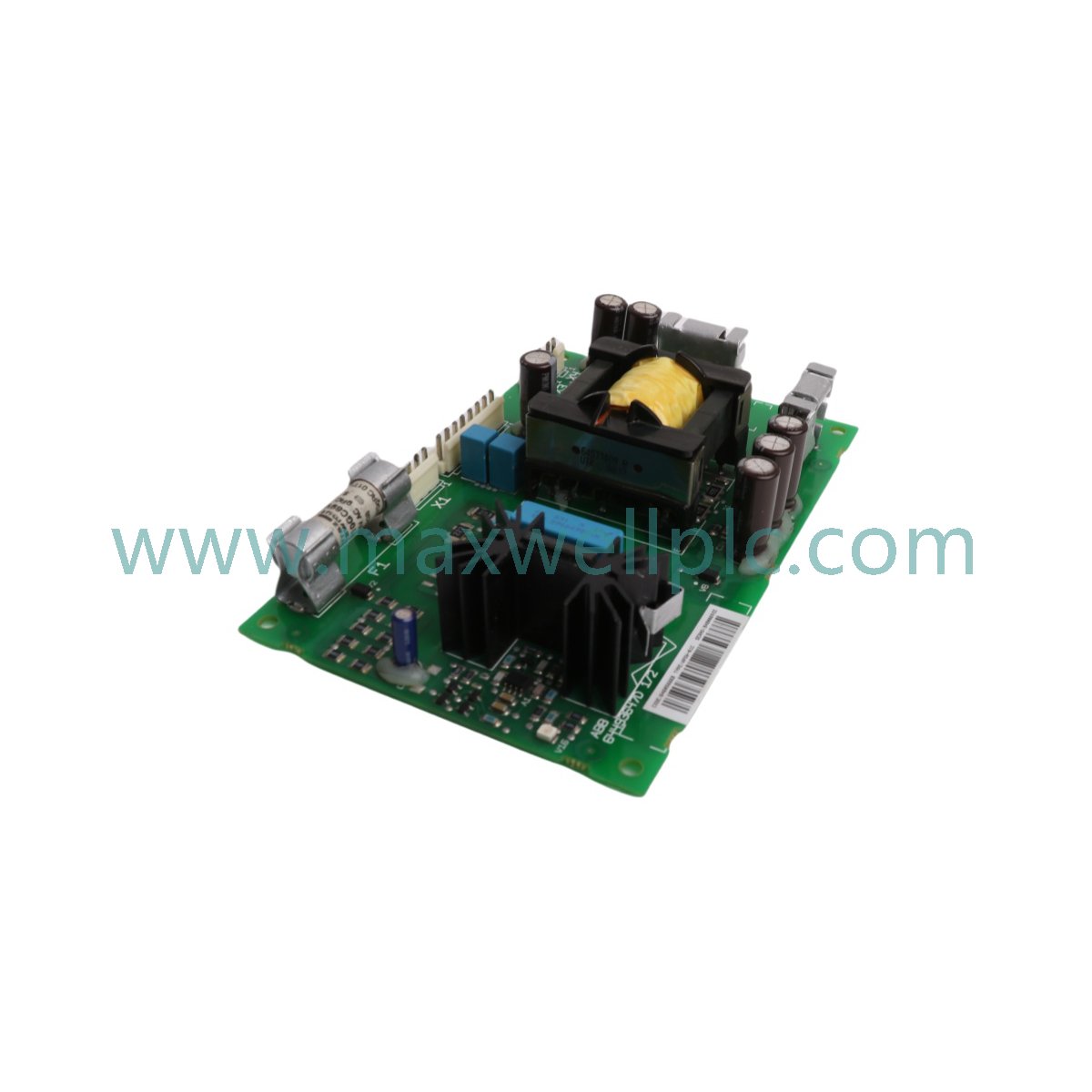

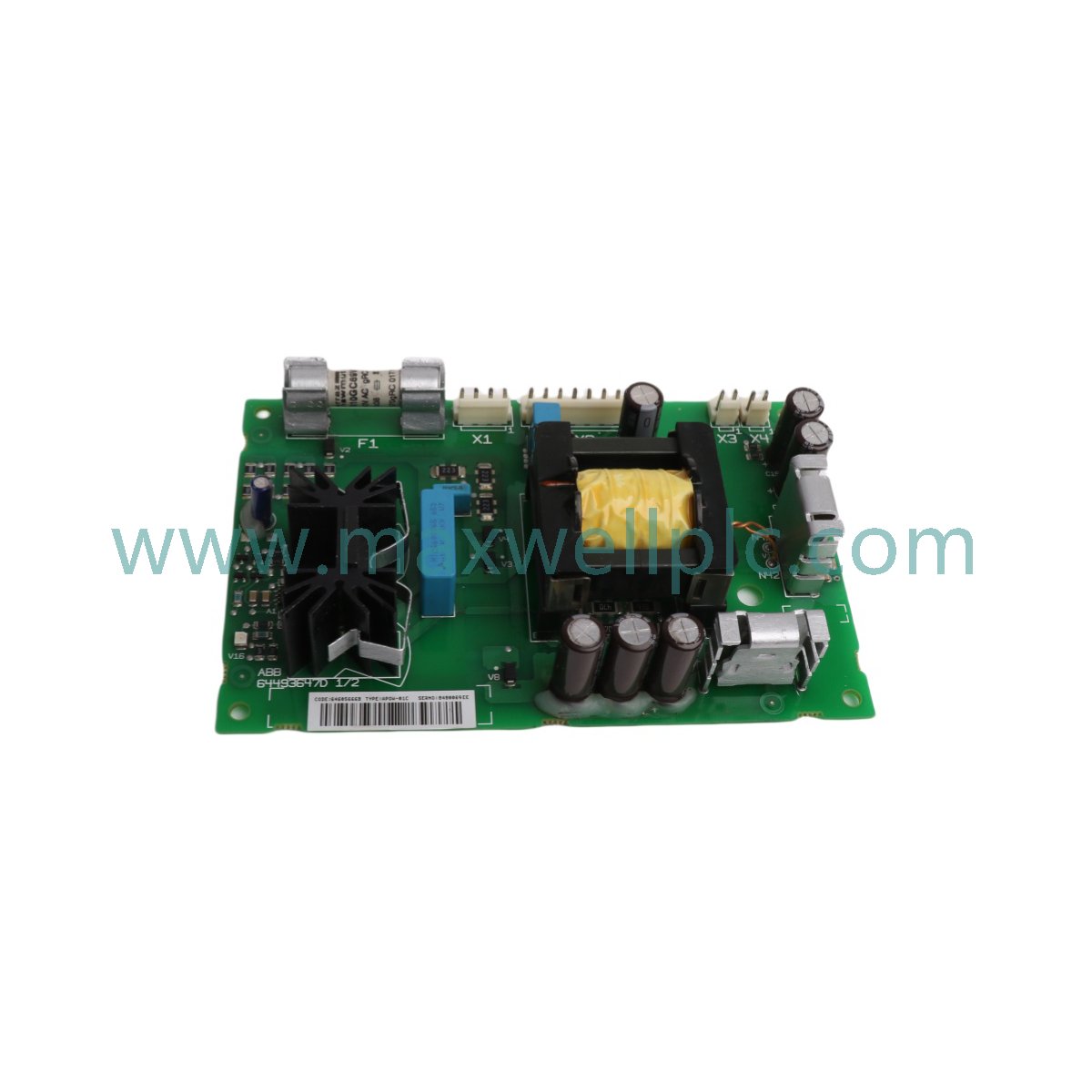

Configurada para la regulación de tensión CC en plataformas de control Advant OCS y 800xA, la ABB APOW-01C (placa de alimentación APOW-01C) proporciona distribución de alimentación directa de 24 V CC para módulos de E/S de lado de campo e instrumentación de control asociada.

Descripción general de la configuración del módulo

La APOW-01C es un módulo de fuente de alimentación de salida fija diseñado para una integración específica en la arquitectura ABB Advant OCS. Utiliza una única revisión de hardware y un tamaño, diseñado para su instalación en armarios de sistemas de control estándar donde se requiere una regulación de tensión estable para los planos posteriores de E/S.

Especificaciones de hardware

Compatibilidad de control industrial

El módulo APOW-01C admite la velocidad de comunicación del bus de la placa base y está diseñado para un funcionamiento perfecto dentro de redes deterministas. La compatibilidad del firmware se mantiene en todos los nodos de control Advant OCS estándar, lo que garantiza que el módulo se integre sin necesidad de una escala de densidad de E/S adicional o un direccionamiento complejo. El diseño permite la integración en sistemas donde se requiere un procesamiento de señales de alta velocidad, lo que garantiza que la fuente de alimentación no introduzca latencia o fluctuación en la comunicación del bus de E/S.

Información para pedidos

• Unidad de placa de alimentación APOW-01C

• Conectores de bloque de terminales integrados

• Documentación de instalación y manual de cumplimiento técnico

Requisitos de instalación

• Montaje: Fije el módulo al carril DIN o a la ranura de la placa posterior designados dentro del armario de control. Asegure un espacio adecuado para la refrigeración por convección.

• Cableado: Utilice cables de calibre adecuado para gestionar la capacidad de corriente de 1,5 A. Asegúrese de que todas las conexiones estén apretadas según las especificaciones del fabricante.

• Conexión a tierra: Conecte el chasis del módulo al bus de tierra del armario para mantener la supresión de ruido en modo común.

• Gestión térmica: Mantenga una separación suficiente entre módulos de alta densidad para evitar la acumulación de calor localizado que supere el límite de 70 °C.

Preguntas frecuentes

• P: ¿Este módulo admite la conexión en caliente (hot-swapping)?

  R: No. La alimentación debe aislarse de la placa posterior antes de retirar o instalar la APOW-01C para evitar arcos eléctricos o daños en los componentes.

• P: ¿Puedo conectar en paralelo dos módulos APOW-01C para aumentar la corriente?

  R: La conexión en paralelo de salidas no es compatible sin módulos de redundancia dedicados o diodos de aislamiento para evitar la retroalimentación.

• P: ¿Cuál es el comportamiento del bloqueo por subtensión?

  R: Si la tensión de entrada cae por debajo de 15 V CC, el módulo dejará de emitir para evitar un funcionamiento errático del hardware de control conectado.

• P: ¿Cómo funciona la protección contra sobretensión?

  R: Al detectar una entrada que supera los 35 V CC, un circuito interno corta automáticamente la salida para proteger los componentes electrónicos posteriores.

• P: ¿Es la APOW-01C compatible con fuentes de entrada de 12 V CC?

  R: No. El rango de entrada especificado es estrictamente de 18 V CC a 32 V CC.

• P: ¿Se puede utilizar el módulo en sistemas de control que no sean de ABB?

  R: Aunque la salida es estándar de 24 V CC, el tamaño físico y los conectores son propietarios del ecosistema ABB Advant OCS/800xA.

• P: ¿Qué hace que el módulo entre en apagado térmico?

  R: El funcionamiento por encima de 70 °C o un flujo de aire insuficiente activarán la protección térmica interna, lo que provocará la falla de la salida hasta que la temperatura vuelva a niveles seguros.

• P: ¿El módulo indica el estado de falla externamente?

  R: El estado generalmente se supervisa a través de los diagnósticos a nivel de rack o las entradas PLC supervisoras externas, según la configuración del sistema.
