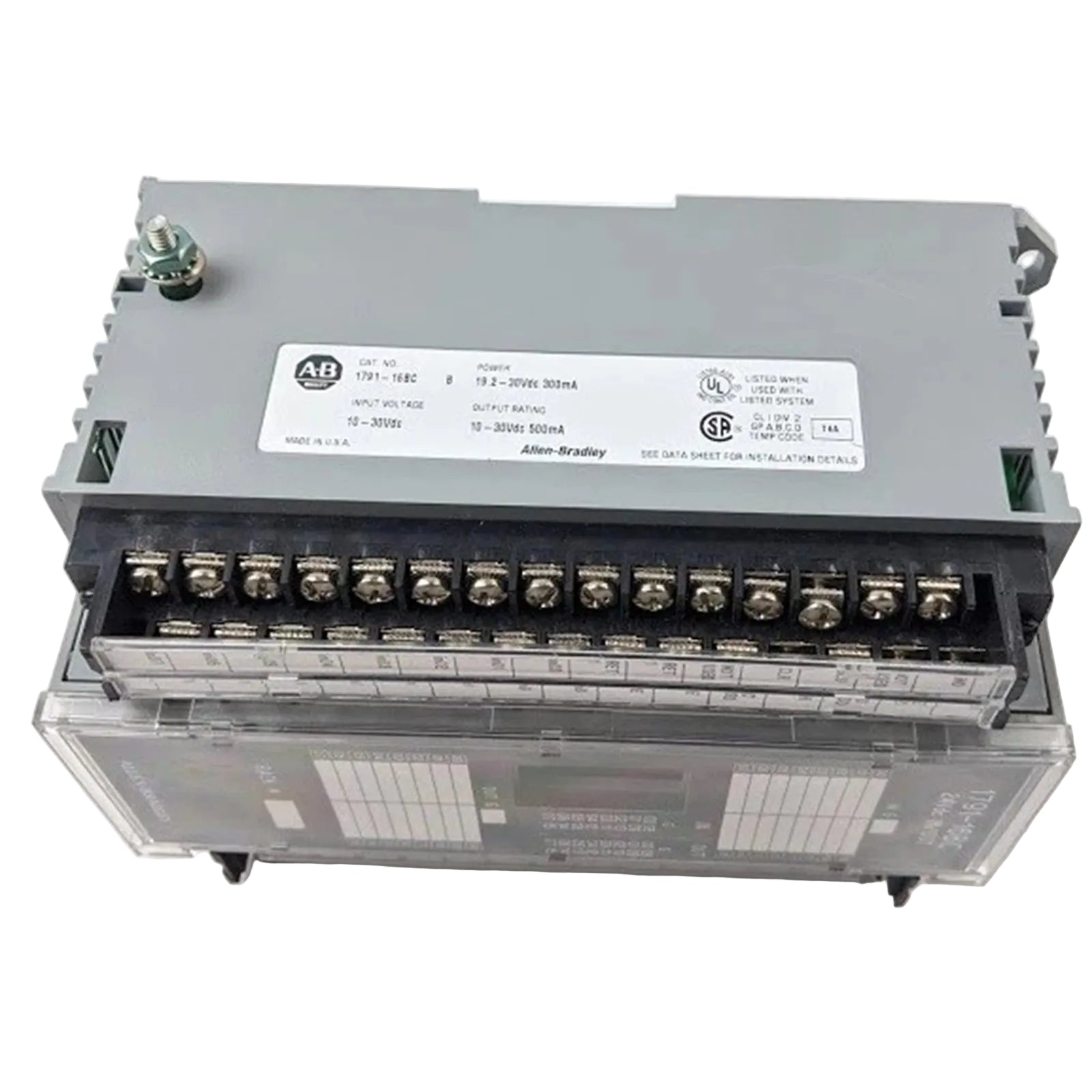

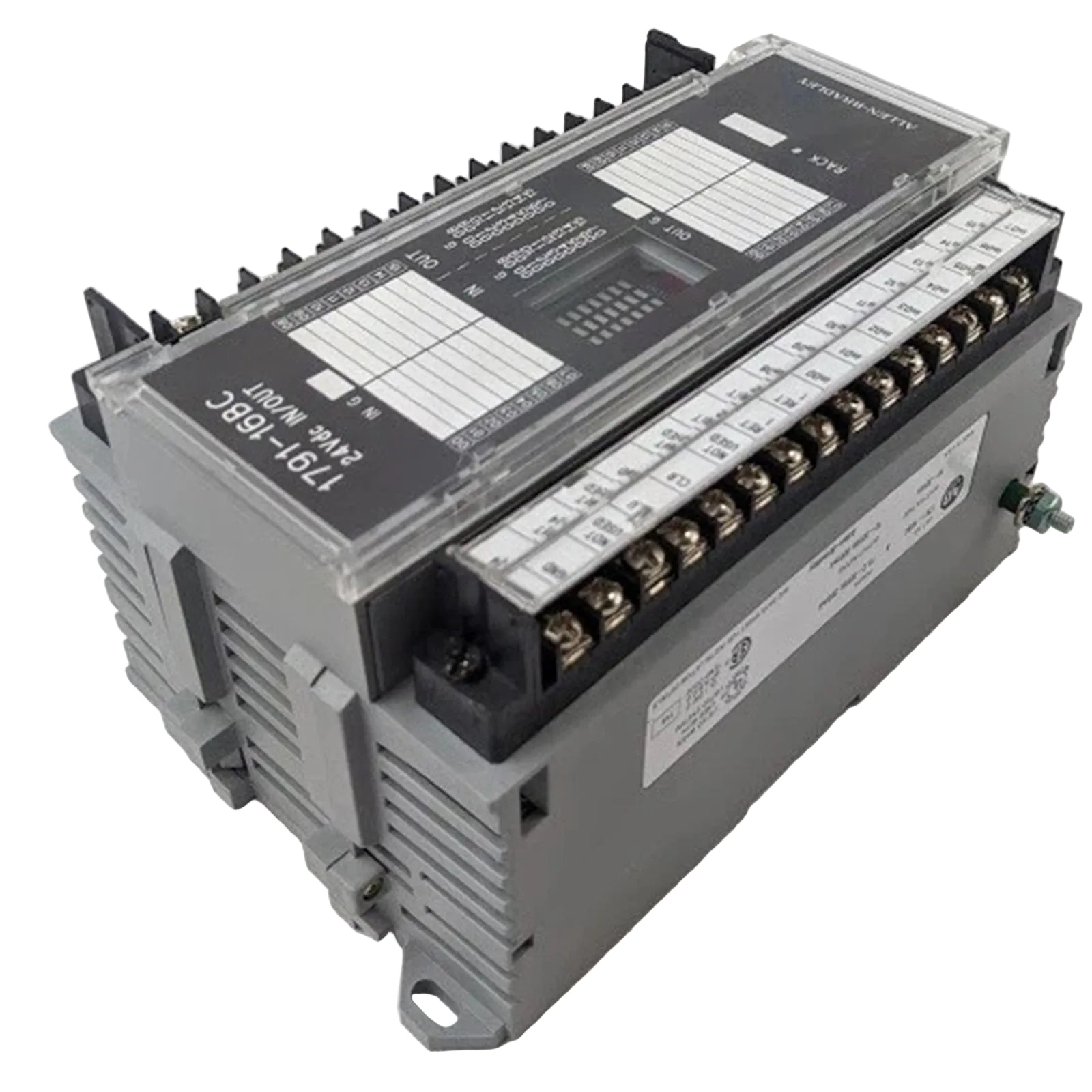

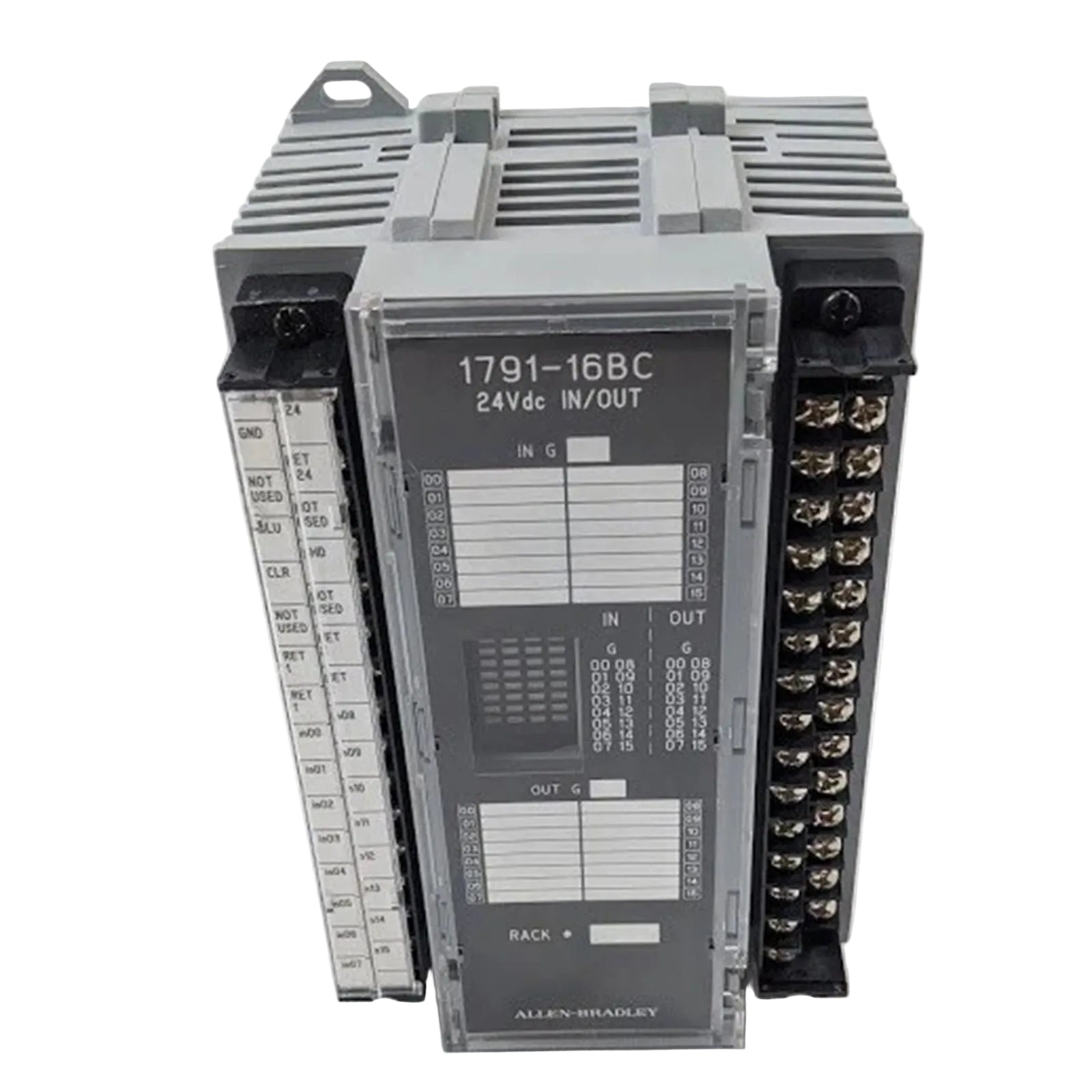

El Allen-Bradley 1791-16BC, también catalogado como el módulo de E/S de bloque 1791-16BC, funciona como un componente de hardware dedicado para la interfaz de señal digital de alta densidad dentro de plataformas de red de E/S distribuidas. El módulo proporciona 16 entradas digitales organizadas en dos grupos de 8 y 16 salidas digitales, ejecutando transiciones de estado lógico basadas en una fuente de alimentación de campo de 10-30 VDC.

Especificaciones de hardware

Integración de control industrial determinista

La arquitectura 1791-16BC utiliza diseños de circuitos reforzados para garantizar la estabilidad de la señal en entornos con alto nivel de ruido. La integración dentro de los ecosistemas de control de Allen-Bradley se basa en la sincronización determinista del bus de campo, lo que garantiza que el escalado de la densidad de E/S no afecte las tasas de actualización cíclicas. La compatibilidad de firmware entre las revisiones 1791-16BC/B y 1791-16BC/C mantiene la compatibilidad con versiones anteriores de los sistemas de control, al tiempo que se adhiere a los umbrales de tensión de entrada establecidos.

Información para pedidos

• Incluye: Un (1) módulo de bloque de E/S 1791-16BC.

• Nota: Esta unidad fue descontinuada por el fabricante con fecha del 30/06/2015.

• Componentes adicionales: Requiere conectores de campo externos para la terminación de la señal de E/S.

Protocolos de instalación en campo

• Montaje: Asegure el módulo de bloque a una superficie amortiguada contra vibraciones utilizando los orificios de montaje proporcionados para mantener la integridad estructural.

• Puesta a tierra: Conecte el terminal de puesta a tierra del chasis a una tierra de referencia común para evitar diferencias de potencial entre el módulo y los dispositivos de campo.

• Cableado: Asegúrese de que los calibres de los cables cumplan con los códigos eléctricos locales para el funcionamiento a 24 VCC; observe las clasificaciones de corriente para evitar la acumulación térmica.

• Separación de señales: Aísle los haces de señales de entrada y salida del cableado de CA de alto voltaje para minimizar la inyección de ruido inductivo.

Información de entrega

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Envío: Transportado a través de DHL/FEDEX/UPS.

• Embalaje: Utilización de embalaje industrial antiestático para evitar descargas electrostáticas y estrés mecánico durante el tránsito.

Preguntas frecuentes

P: ¿Las 16 entradas y 16 salidas están aisladas entre sí?

R: Las entradas están agrupadas en dos conjuntos de 8. El aislamiento de la lógica y la alimentación de campo debe verificarse con la revisión de hardware específica (p. ej., 1791-16BC/B).

P: ¿Se puede utilizar este módulo en configuraciones de intercambio en caliente?

R: No, este módulo de E/S de bloque no admite el intercambio en caliente; la alimentación debe aislarse de la unidad antes de retirar o instalar el dispositivo.

P: ¿Cuál es la ondulación de voltaje máxima recomendada para la fuente de 24 VCC?

R: Para garantizar un funcionamiento fiable y evitar falsos disparos de las entradas, mantenga la ondulación de la fuente dentro del 5% de la nominal de 24 VCC.
