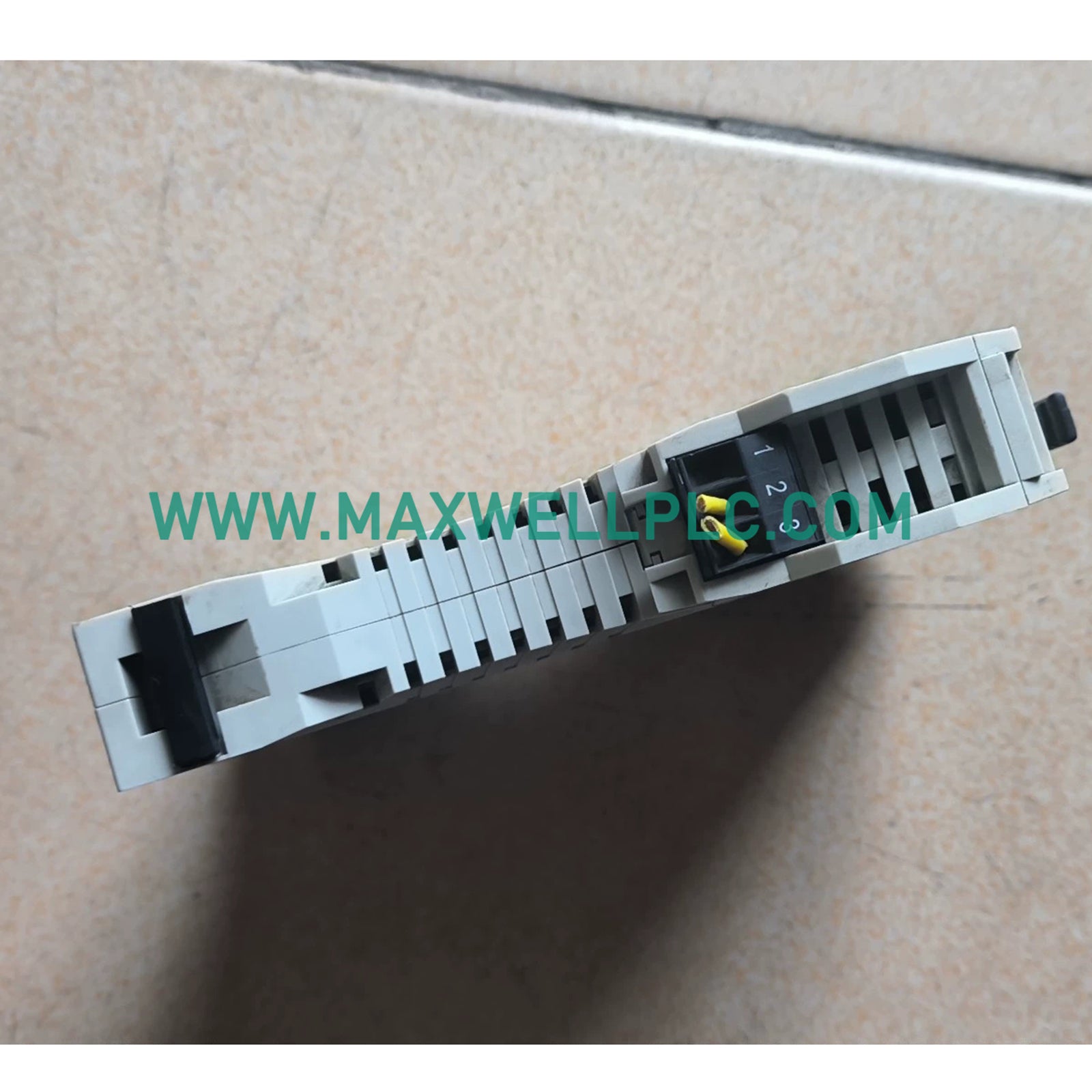

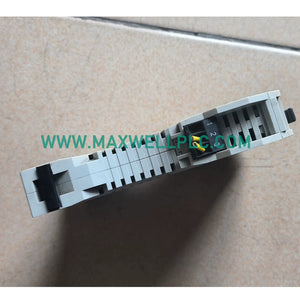

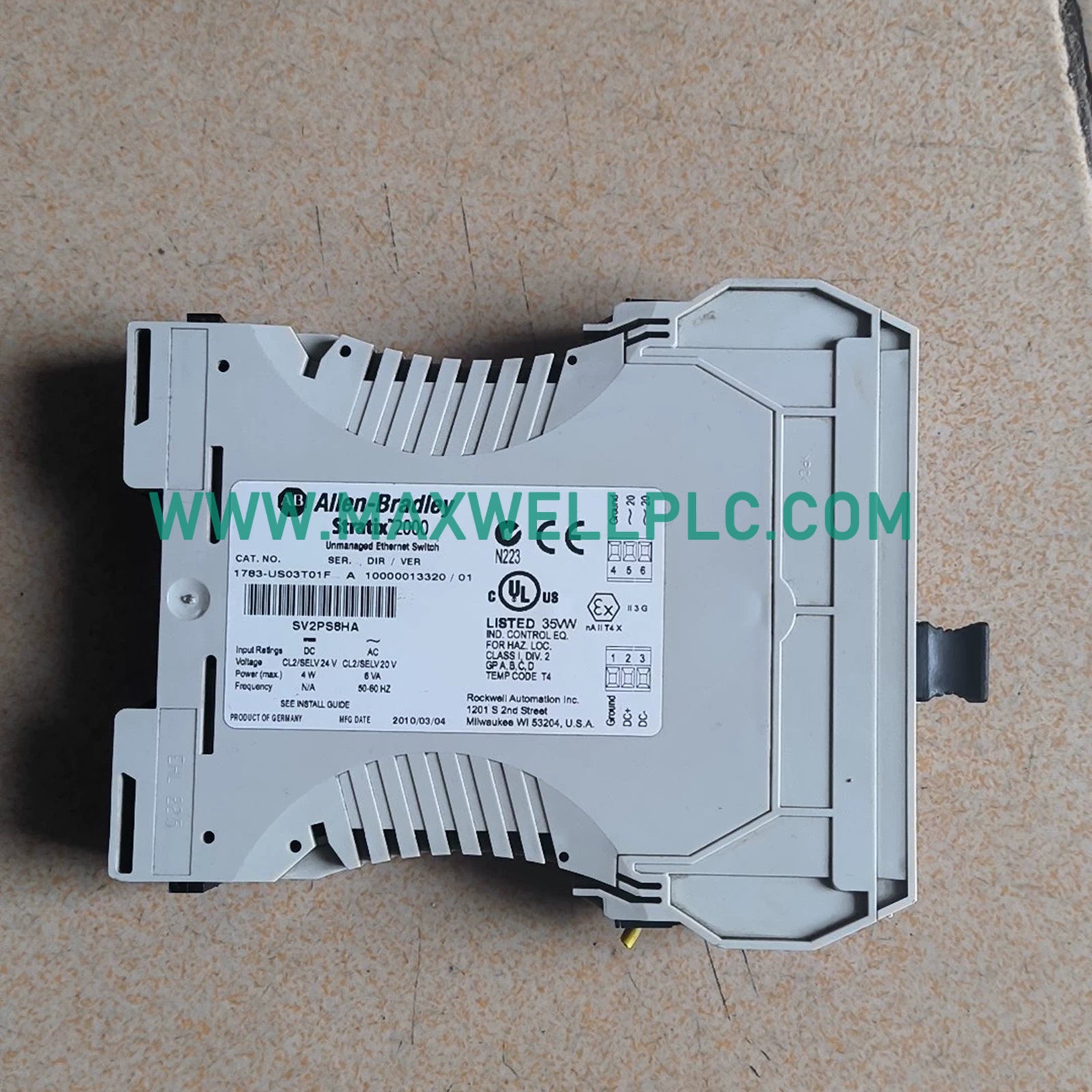

Configurado para tareas de conmutación Ethernet no gestionada en redes EtherNet/IP, el Allen-Bradley 1783-US03T01F (1783-US03T01F Stratix Managed Switches) proporciona ejecución física/eléctrica directa.

Configuración y estructura del catálogo

El 1783-US03T01F pertenece a la línea de productos Stratix 2000. La arquitectura de hardware incorpora tres puertos de cobre de 10/100 Mbps que admiten transmisión full o half dúplex y un puerto de fibra multimodo 100BASE-FX que utiliza una interfaz de conector LC. La entrada de alimentación está diseñada para sistemas de 20 VCA o 24 VCC.

Especificaciones de hardware

Integración de control de automatización industrial

Este switch no gestionado, que opera dentro de las arquitecturas de control de Allen-Bradley, ejecuta la transmisión determinista de la red Ethernet/IP a través de nodos distribuidos. La unidad mantiene una velocidad de comunicación de bus de backplane estable, soportando estrictos intervalos de transferencia de paquetes para E/S conectadas y hardware de controlador. El dispositivo no requiere configuración de firmware, lo que garantiza el reenvío transparente de tramas de Capa 2 a través de topologías de planta sin introducir latencia inducida por software ni sobrecarga de enrutamiento.

Información para pedidos

• 1 unidad de conmutador Stratix 2000 1783-US03T01F
• 1 bloque de terminales integrado para conexión de alimentación
• 1 hoja de instrucciones de instalación del producto

Pautas de instalación en campo

• Montaje en carril DIN: Fije la carcasa del interruptor directamente a los carriles DIN industriales estándar, asegurando el bloqueo positivo del pestillo mecánico trasero.
• Cableado de alimentación: Conecte las líneas de suministro de 20 VCA o 24 VCC entrantes al bloque de terminales extraíble, manteniendo la polaridad correcta y las especificaciones de torsión.
• Blindaje y puesta a tierra: Conecte el terminal de tierra funcional al bus de tierra del armario de control local utilizando un cable de cobre de baja impedancia para mitigar las interferencias electromagnéticas.
• Manejo de fibra óptica: Mantenga los límites mínimos de radio de curvatura para los cables de fibra multimodo 62.5/125 y proteja los conectores LC de la contaminación por partículas antes de la inserción.

Preguntas frecuentes

• ¿Este conmutador requiere configuración de software antes de la implementación de la red?
• No se requiere configuración. La unidad funciona estrictamente como un dispositivo de capa 2 no gestionado y opera inmediatamente después de la aplicación de energía.
• ¿Cuál es la velocidad máxima de transmisión de datos admitida por los puertos de cobre?
• Los puertos de cobre admiten velocidades de datos de 10/100 Mbps en modos de operación full y half dúplex.
• ¿Puede el puerto de fibra multimodo comunicarse con una infraestructura de fibra monomodo?
• No. El transceptor de fibra está diseñado exclusivamente para fibra óptica multimodo 62.5/125 que utiliza un formato de conector LC.
• ¿Cómo se mantiene el aislamiento eléctrico dentro de la unidad?
• El circuito interno mantiene un umbral de voltaje de aislamiento nominal de 30 V para aislar la entrada de energía de los canales de comunicación.
• ¿Cuál es la corriente de irrupción especificada durante el encendido inicial?
• La unidad consume una corriente de irrupción de 2,2 A cuando se aplica energía inicialmente al bloque de terminales.
• ¿Se admite la conexión en caliente para los terminales de la fuente de alimentación?
• Las conexiones de alimentación deben desenergizarse antes de retirar el bloque de terminales para evitar arcos eléctricos y degradación de los terminales.

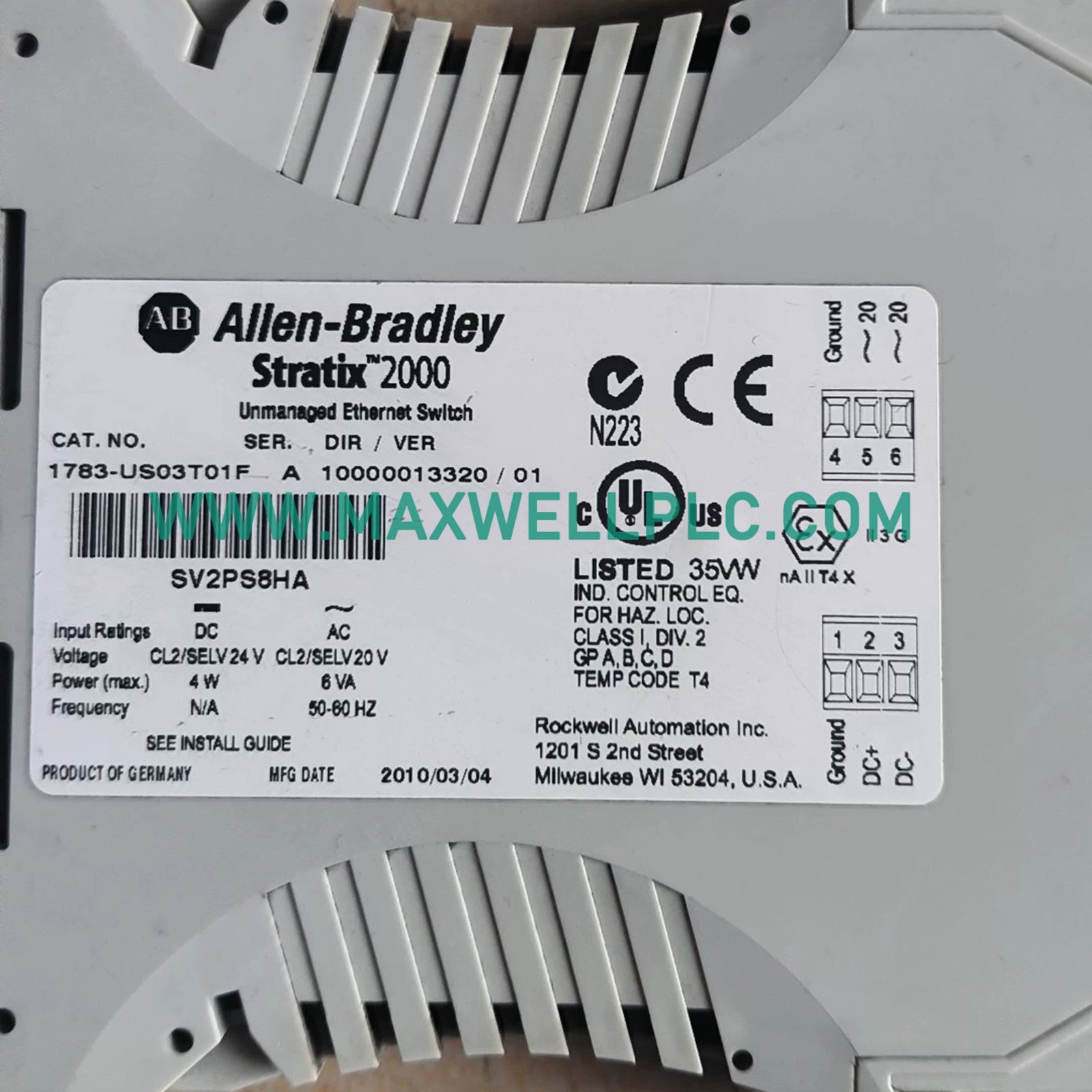

• ¿Qué marcas reguladoras estándar están estampadas en la carcasa del dispositivo?
• El hardware cumple con los estándares reguladores industriales C/Us, CE, UL y C-Tick.
• ¿Cómo debe montarse el conmutador dentro de un armario industrial?
• La unidad está diseñada para montaje en carril DIN estándar dentro de un armario de control industrial debidamente clasificado.
