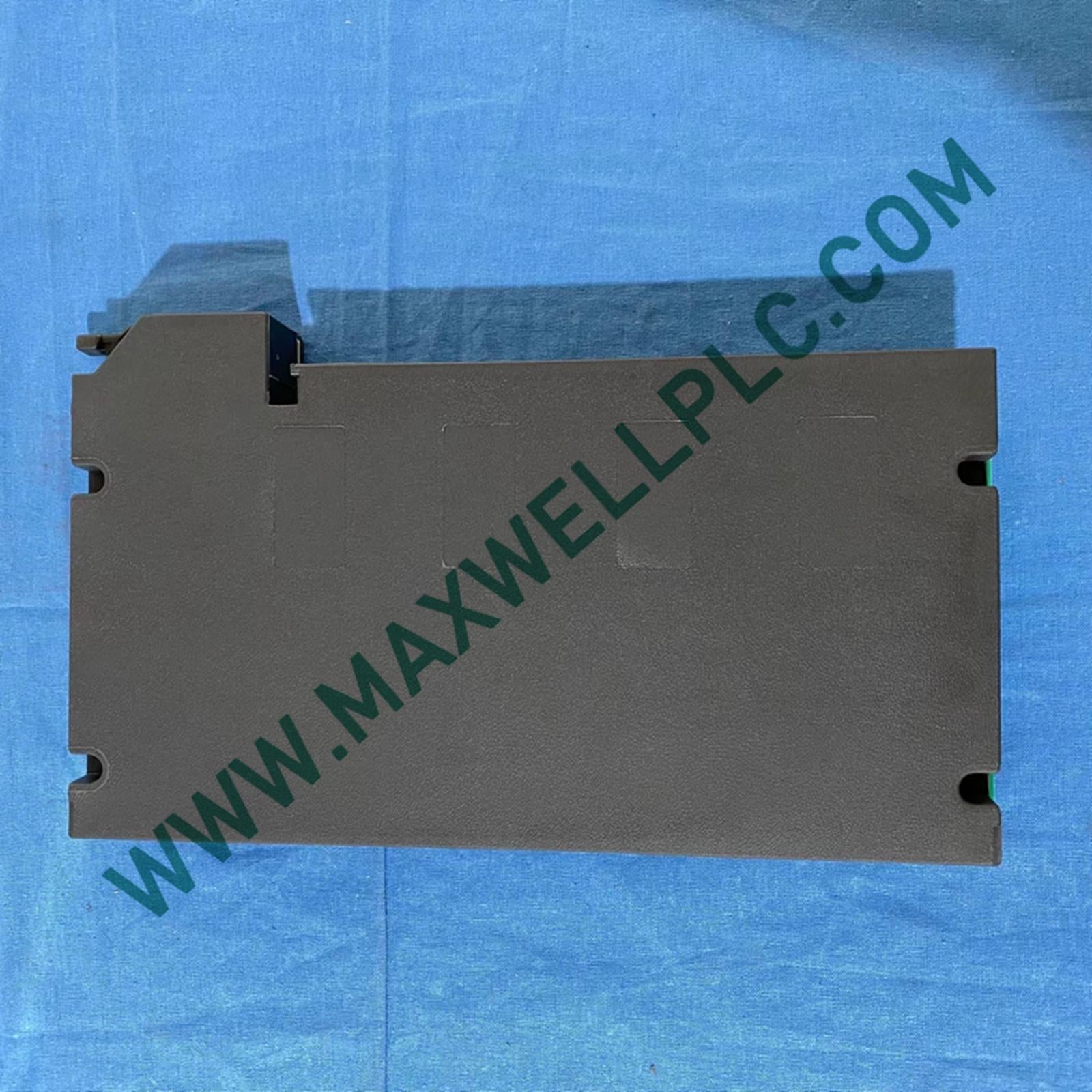

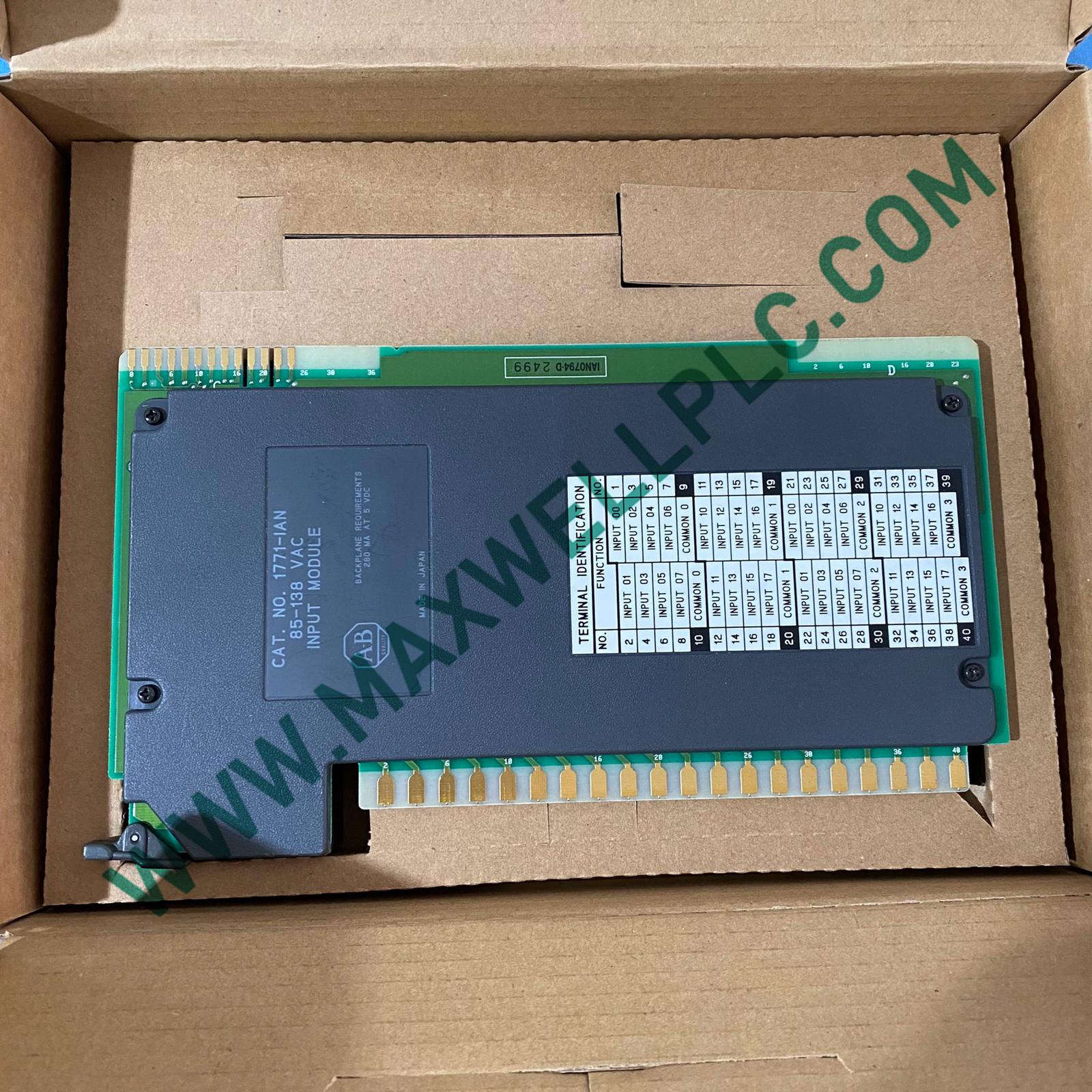

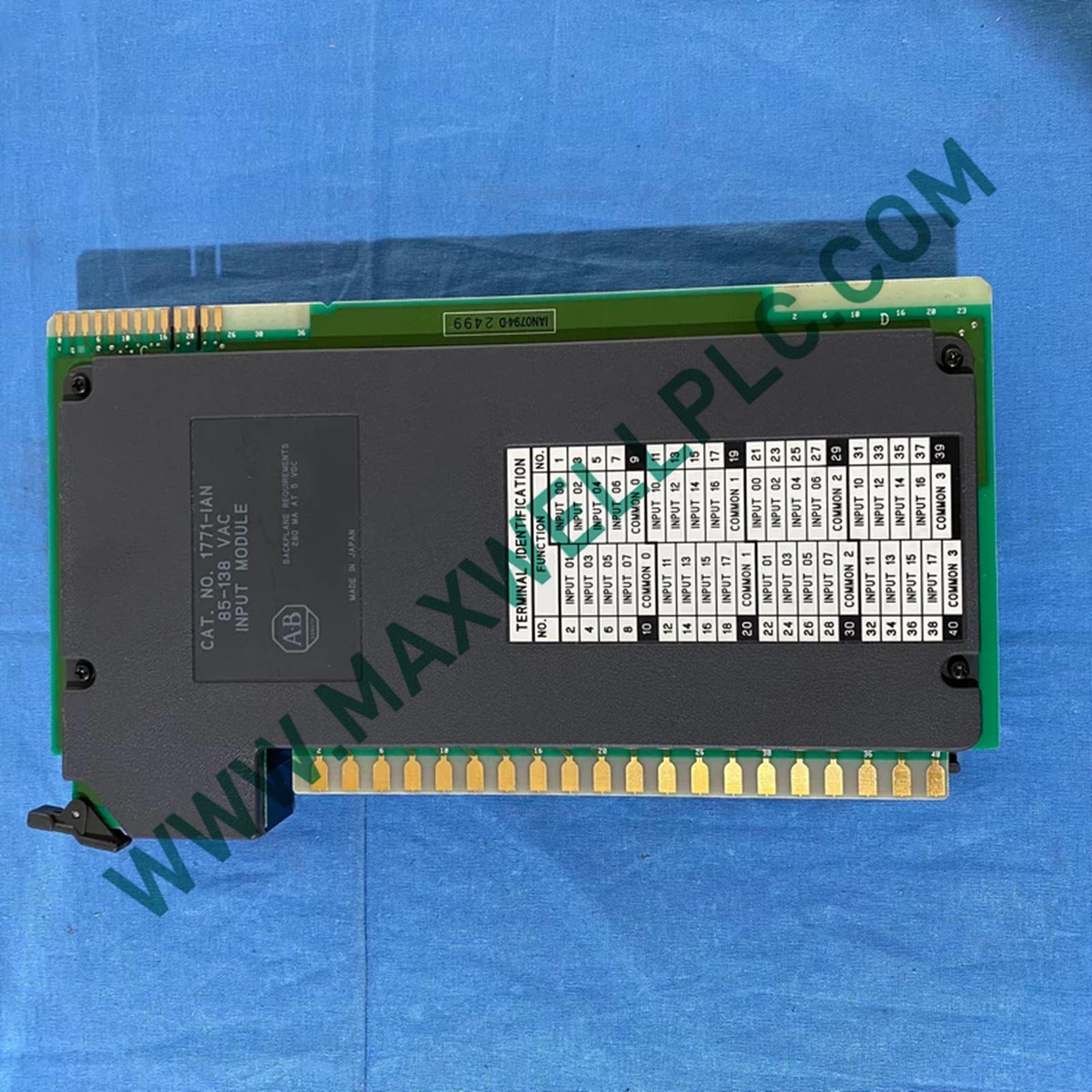

Configurado para la detección de señales de tensión CA discretas en la arquitectura del chasis de E/S PLC-5, el Allen-Bradley 1771-IAN (módulo de entrada digital 1771IAN) proporciona ejecución física/eléctrica directa.

Configuración y variantes del módulo

• 1771-IAN: Módulo de entrada digital de CA de alta densidad de 32 puntos que funciona a niveles lógicos de tensión nominal de 85-138 VCA (50/60 Hz).
• 1771IAN: Designación de catálogo funcional que denota el conjunto de entrada discreta de 32 canales para ranuras de placa base de E/S universal 1771.

Especificaciones de ingeniería

Bus determinista y escalado de señales

La unidad procesa señales de campo discretas a través de 32 canales individuales, transfiriendo datos de estado a través de la arquitectura de velocidad de comunicación del bus de placa base 1771. Los optoacopladores internos aíslan los circuitos de campo de CA de alta tensión del procesamiento lógico de la placa base. La compatibilidad con flash de firmware garantiza tiempos de escaneo sincronizados con los procesadores PLC-5, manteniendo el escalado de densidad de E/S en grandes bastidores de E/S sin interrupciones.

Contenido del paquete

• 1 módulo de entrada digital 1771-IAN
• 1 banda de posicionamiento de brazo de cableado de campo

Montaje en panel y protocolos de cableado

Inserción y posicionamiento del chasis

• Inserte las bandas de posicionamiento en el conector de la placa base del chasis de E/S 1771 entre los pines 10-12 y 18-20 para evitar la sustitución incorrecta del módulo.
• Deslice el módulo firmemente en la ranura del chasis hasta que los pestillos de retención superior e inferior encajen en su posición.

Enrutamiento de cableado y puesta a tierra

• Enrute los conductores de entrada de CA por separado de las líneas analógicas de CC de bajo nivel para evitar la diafonía electromagnética.
• Conecte el cableado de la señal de campo al brazo de cableado de campo 1771-WN, asegurándose de que los terminales de tornillo estén apretados a 0,9 Nm (8 lb-in).
• Conecte el bastidor del chasis 1771 a tierra directamente al bus de tierra de la caja del panel utilizando un cable de tierra de cobre de calibre grueso.

Preguntas frecuentes técnicas de funcionamiento

• ¿Cuál es el rango de tensión de entrada de funcionamiento nominal para el 1771-IAN?

  El módulo acepta niveles de señal de entrada que van de 85 a 138 VCA a una frecuencia de 50/60 Hz.

• ¿Cuánta corriente extrae el módulo de la placa base 1771?

  Los circuitos lógicos internos extraen un máximo de 250 mA a 5 VCC directamente de la fuente de alimentación de la placa base.

• ¿El módulo admite el intercambio en caliente en un chasis 1771 energizado?

  No se recomienda la extracción o inserción bajo alimentación de la placa base y puede causar fallas del procesador o arco de contacto.

• ¿Qué aislamiento de señal se proporciona entre los terminales de campo y la lógica?

  Los optoacopladores proporcionan aislamiento galvánico de hasta 1500 VCA entre los terminales de entrada de campo y la lógica de la placa base.

• ¿Cómo se agrupan los 32 canales de entrada en el brazo de cableado de campo?

  Los 32 puntos de entrada están dispuestos en cuatro grupos aislados de ocho canales cada uno con conexiones comunes dedicadas.

• ¿Qué sucede si un voltaje de entrada cae por debajo de 35 VCA?

  Un voltaje de entrada inferior a 35 VCA se reconoce como un estado lógico bajo (APAGADO) por los circuitos de detección de entrada internos.

• ¿Se proporcionan indicadores de estado en el panel frontal para la resolución de problemas?

  Sí, los indicadores de estado LED activos individuales muestran el estado ON/OFF en tiempo real para cada uno de los 32 puntos de entrada.

• ¿Qué calibre de cable se debe usar con el brazo de cableado de campo?

  Los terminales del brazo de cableado de campo aceptan conductores de cobre sólidos o trenzados que van de 14 AWG a 22 AWG.
