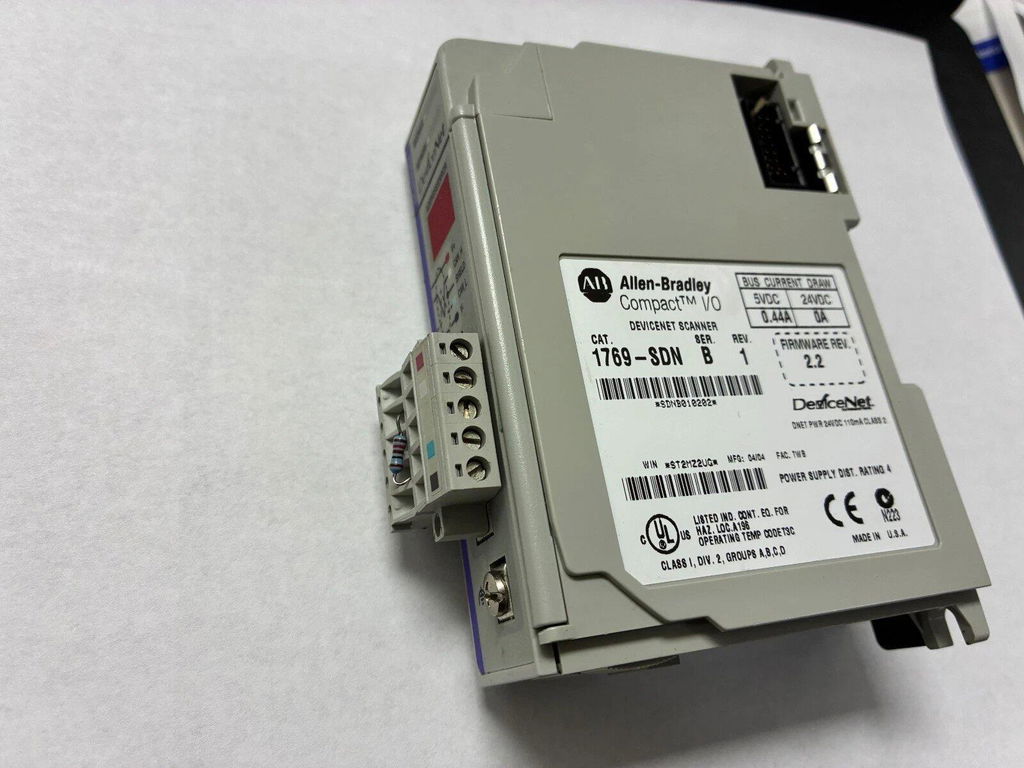

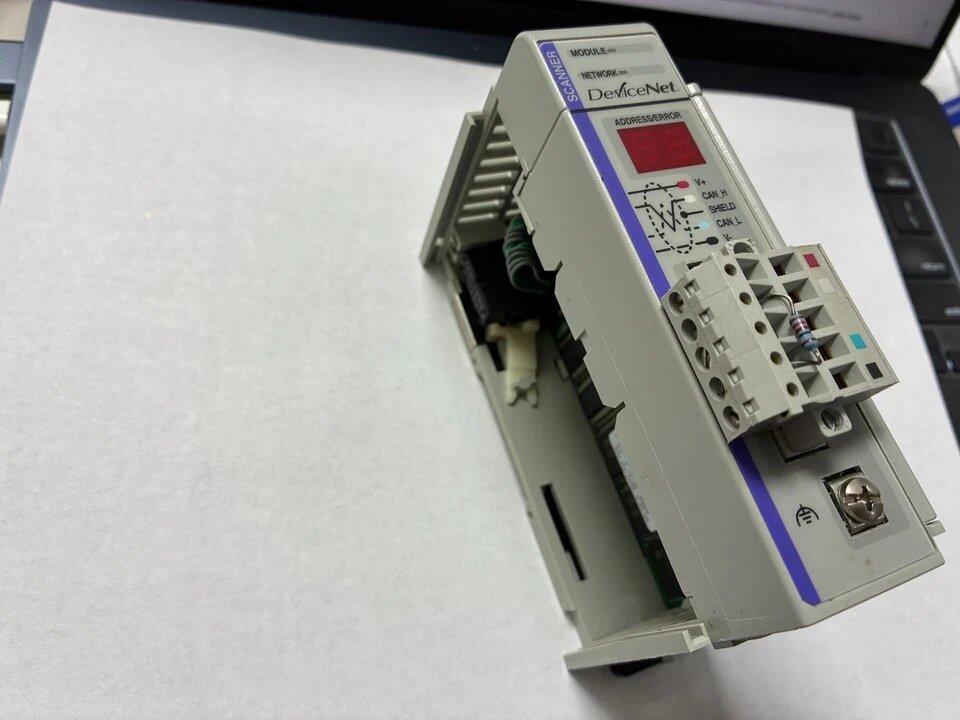

Configurado para la gestión de la red DeviceNet en los sistemas de control CompactLogix, el Allen-Bradley 1769-SDN (1769-SDN Módulo escáner DeviceNet) proporciona una ejecución directa de comunicación maestro/esclavo. El hardware utiliza una interfaz de un solo canal a través de un conector Phoenix de 5 pines para facilitar el intercambio cíclico de datos y la configuración de la red en nodos de E/S distribuidos.

Especificaciones del hardware

Capacidades de red deterministas de Allen-Bradley

El módulo 1769-SDN mantiene una comunicación determinista gestionando la programación del bus DeviceNet, lo que garantiza un escalado predecible de la densidad de E/S y una latencia reducida para los bucles de control críticos. La integración es compatible con el flash de firmware, lo que permite a los usuarios alinear las operaciones del módulo con revisiones específicas del controlador CompactLogix. Este rendimiento determinista es necesario para mantener la sincronización entre el escáner y los dispositivos de campo remotos, lo que garantiza la integridad de los datos en topologías de red industriales complejas.

Protocolos de instalación de campo

• Montaje: Instale el módulo en un chasis CompactLogix, asegurándose de que el pestillo de bloqueo mecánico esté completamente enganchado.

• Conectividad: Utilice el conector macho Phoenix de 5 pines para la terminación de la línea troncal de DeviceNet; observe los requisitos estándar de blindaje e impedancia de la red.

• Terminación: Verifique que la red esté terminada con resistencias de 121 ohmios en ambos extremos físicos de la línea troncal para evitar la reflexión de la señal.

• Alimentación: Confirme que la fuente de alimentación de DeviceNet esté aislada de la alimentación del chasis del PLC y se mantenga dentro del rango de voltaje nominal.

Pedidos y logística

• Contenido: Un (1) módulo escáner 1769-SDN.

• Envío: 2-7 días después de la finalización del pago.

• Tránsito: Distribuido a través de DHL/FEDEX/UPS.

• Embalaje: Embalaje industrial antiestático utilizado para todos los envíos para evitar fallas de hardware relacionadas con la ESD.

Preguntas técnicas frecuentes

P: ¿Se puede cambiar el módulo 1769-SDN en caliente durante el funcionamiento de la red?

R: No, el cambio en caliente de este módulo no es compatible; el sistema CompactLogix debe apagarse antes de la inserción o extracción del módulo para evitar daños en el backplane.

P: ¿Se incluye el conector Phoenix de 5 pines con el módulo?

R: El conector generalmente se incluye con el módulo; sin embargo, verifique el contenido del paquete para conocer el requisito específico del conector Phoenix antes de la instalación.

P: ¿Cómo se configura la velocidad en baudios para este escáner?

R: La velocidad en baudios se configura a través del software de programación a través del perfil del módulo del controlador; asegúrese de que la velocidad en baudios coincida con todos los demás dispositivos de la red DeviceNet.
