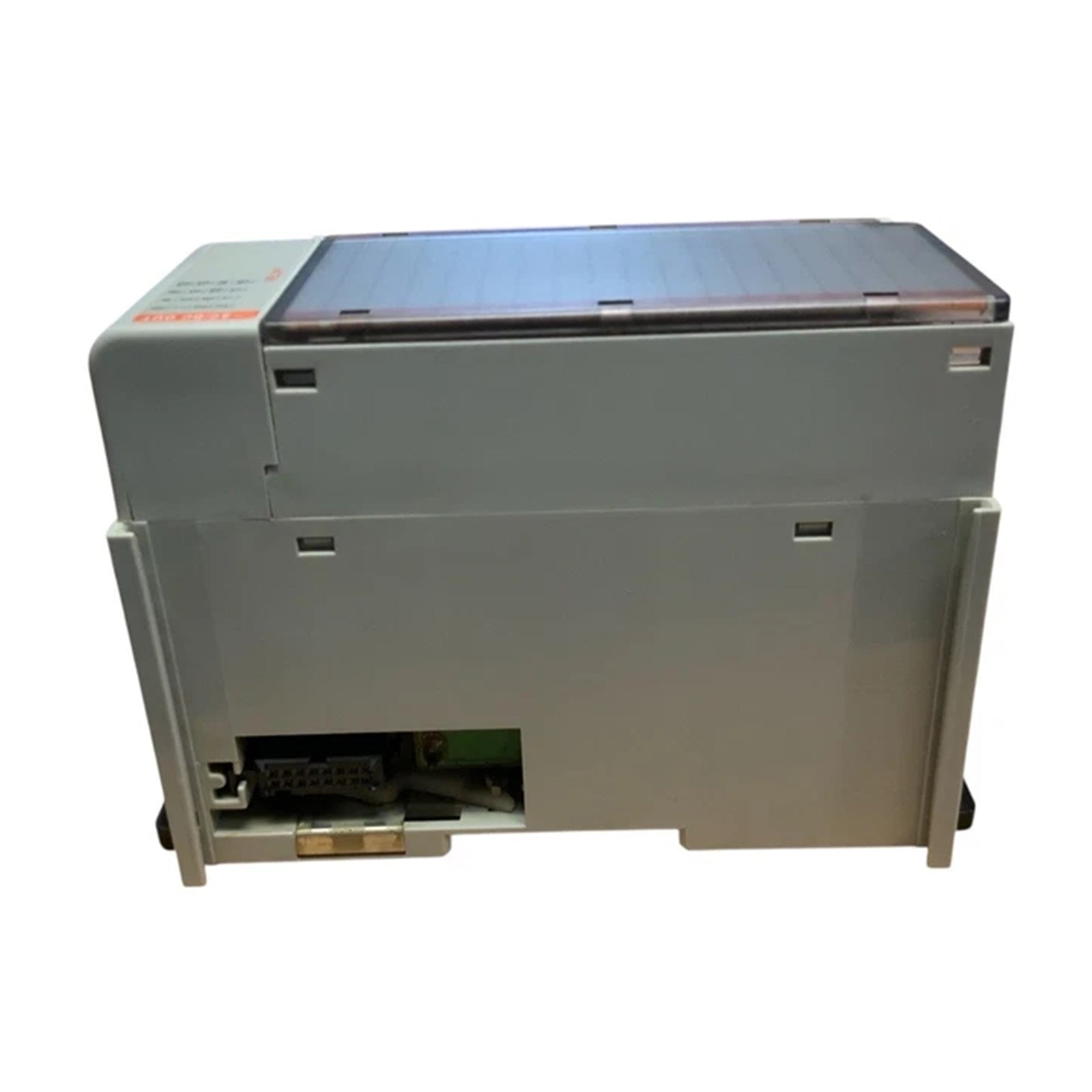

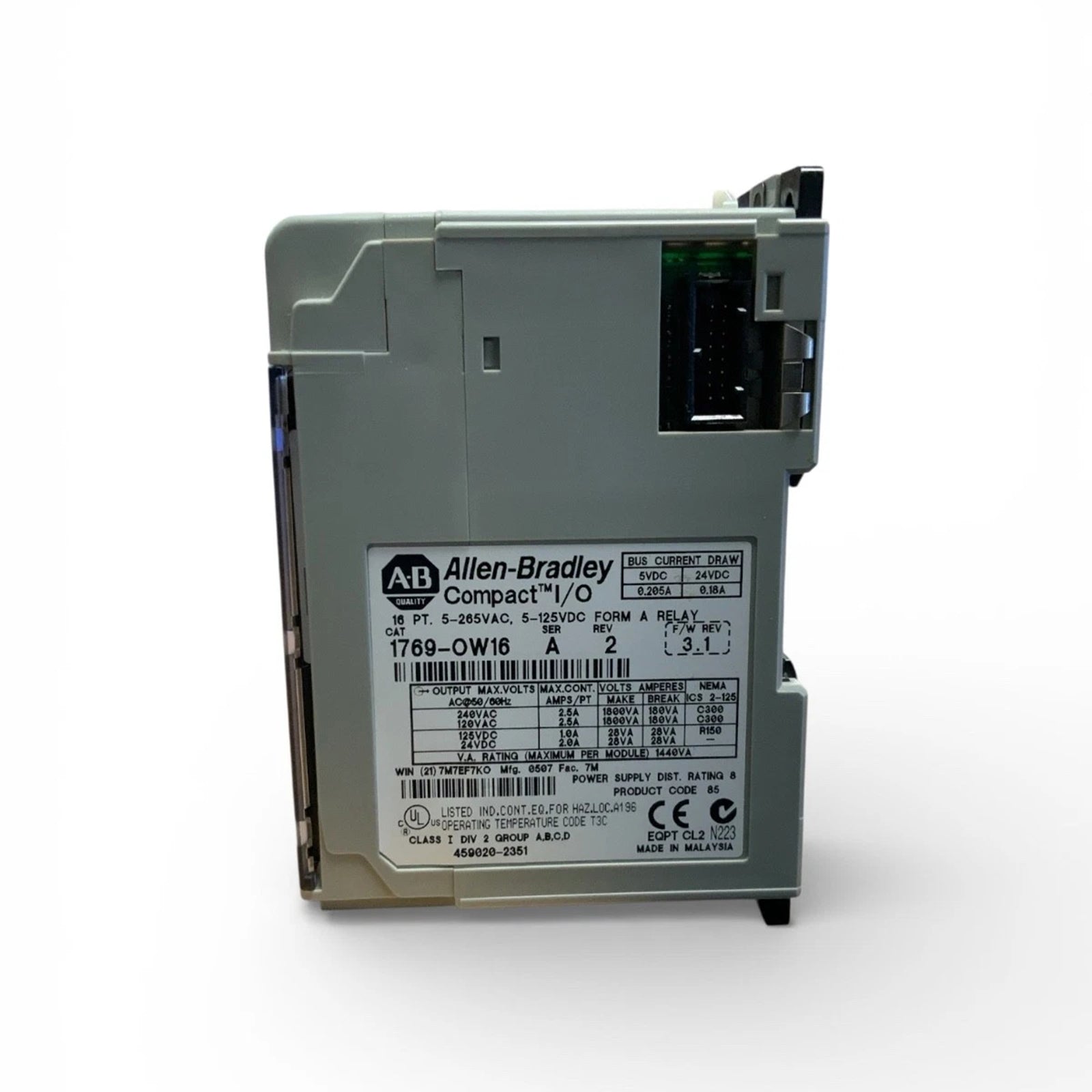

Configurado para conmutación de carga de alta densidad en plataformas de control CompactLogix, el Allen-Bradley 1769-OW16 (módulo de salida discreta 1769-OW16) proporciona ejecución física/eléctrica directa a través de dieciséis canales de salida de relé normalmente abiertos. El módulo está organizado en dos grupos de ocho puntos aislados, lo que facilita la gestión flexible de la interfaz para dispositivos de campo de CA o CC.

Especificaciones de hardware

Capacidades de control determinista de Allen-Bradley

El 1769-OW16 se integra en arquitecturas CompactLogix al aprovechar la velocidad de comunicación del bus del backplane para garantizar la sincronización de los estados de salida con la lógica del controlador. La arquitectura del módulo admite una densidad de E/S escalable, lo que permite un control preciso de los dispositivos de campo distribuidos mientras se mantiene la integridad de la señal. La compatibilidad con el flash del firmware en todo el sistema garantiza que la temporización de la salida del relé sea coherente con las instrucciones del lado del controlador, lo que mitiga eficazmente la latencia en redes deterministas y garantiza una ejecución robusta del estado en los variados requisitos de control industrial.

Procedimientos de instalación en campo

• Montaje: Fije el módulo al riel del sistema CompactLogix y verifique que el pestillo de bloqueo esté completamente enganchado.

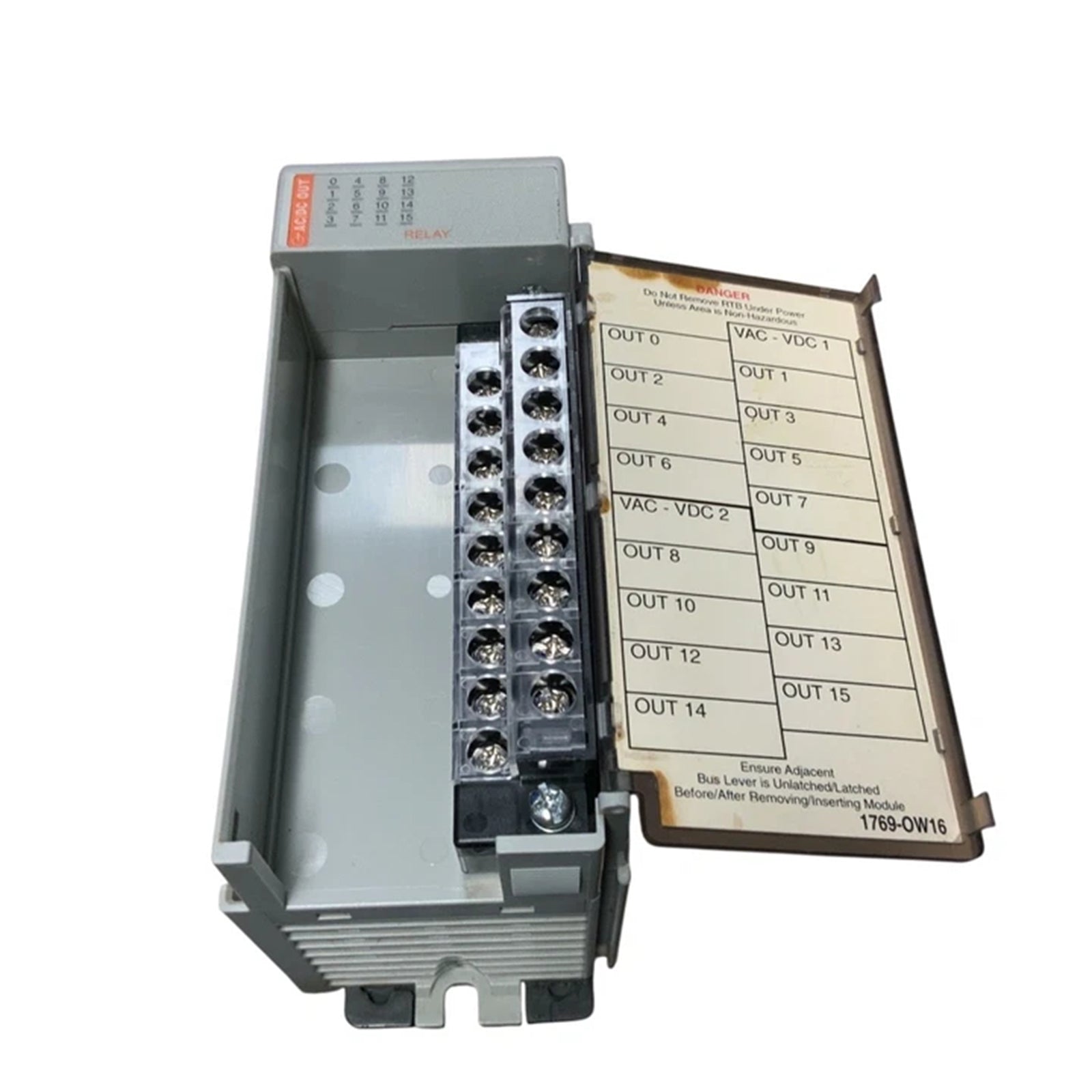

• Cableado: Termine las conexiones de campo a la interfaz de 16 puntos; mantenga la separación entre el cableado de señal de alta y baja tensión para evitar la diafonía.

• Agrupación: Observe la estructura de aislamiento de dos grupos; verifique que cada grupo esté alimentado dentro de la categoría de voltaje especificada.

• Toma de tierra: Conecte a tierra el chasis del módulo a una toma de tierra verificada para reducir la interferencia electromagnética (EMI).

Información para pedidos

• Contenido: Un (1) módulo de salida de relé de 16 puntos 1769-OW16.

• Documentación: Se proporciona documentación técnica estándar.

• Notas sobre accesorios: Los conectores de bloque de terminales suelen estar incluidos; confirme los requisitos de instalación antes de la puesta en marcha.

Preguntas técnicas frecuentes

P: ¿El 1769-OW16 admite el intercambio en caliente?

R: No, el intercambio en caliente de este módulo no es compatible; el sistema debe desenergizarse antes de la instalación o extracción para evitar posibles daños al backplane.

P: ¿Los grupos de ocho salidas están aislados independientemente entre sí?

R: Sí, las 16 salidas se dividen en dos grupos aislados de ocho, lo que permite la conmutación de diferentes fuentes de alimentación por grupo.

P: ¿Este módulo puede conmutar cargas de CC inductivas?

R: Sí, pero las cargas inductivas deben suprimirse utilizando dispositivos externos apropiados (por ejemplo, diodos de retroceso) para evitar el desgaste prematuro de los contactos del relé y la interferencia electromagnética.
