Descripción general del producto

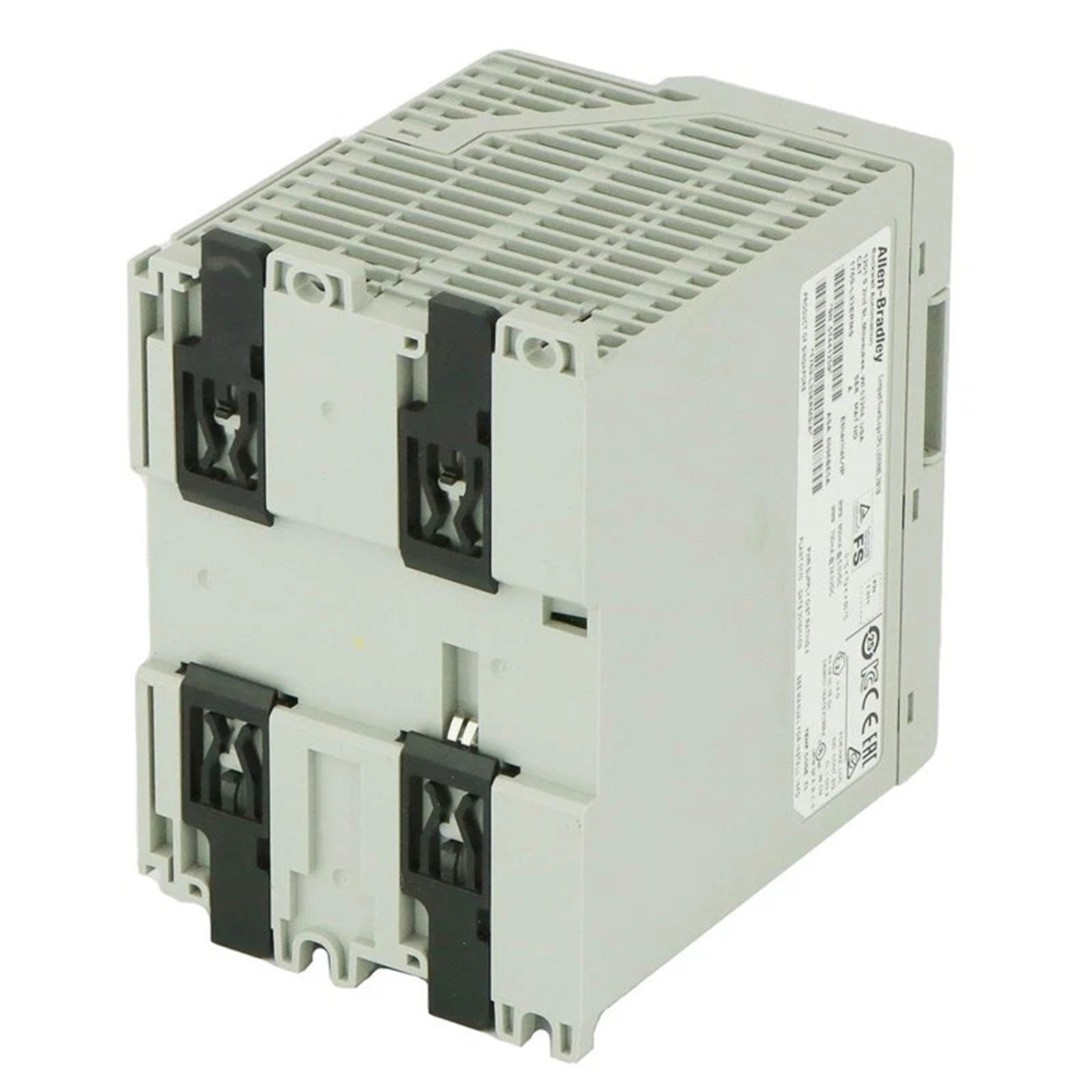

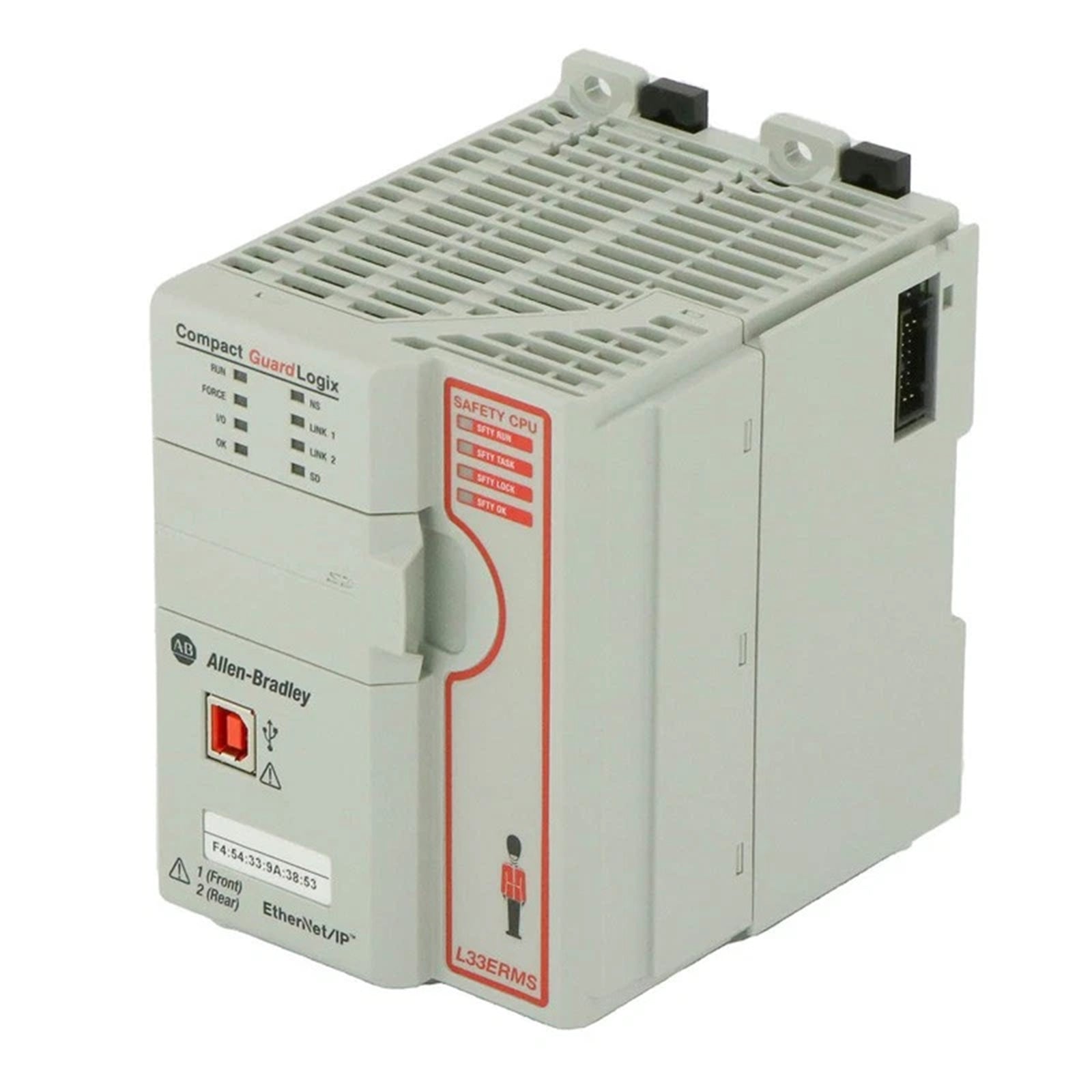

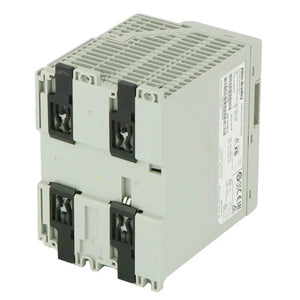

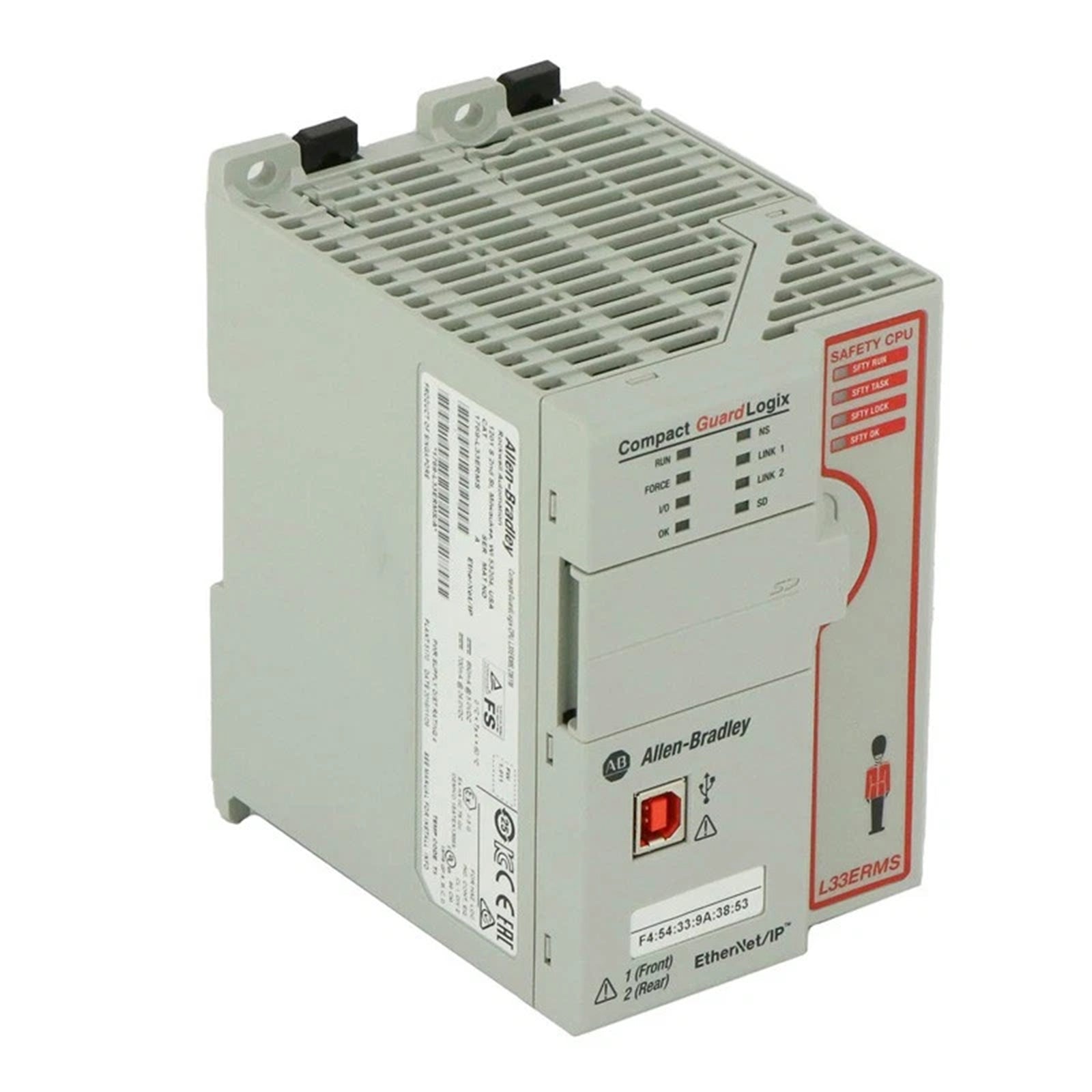

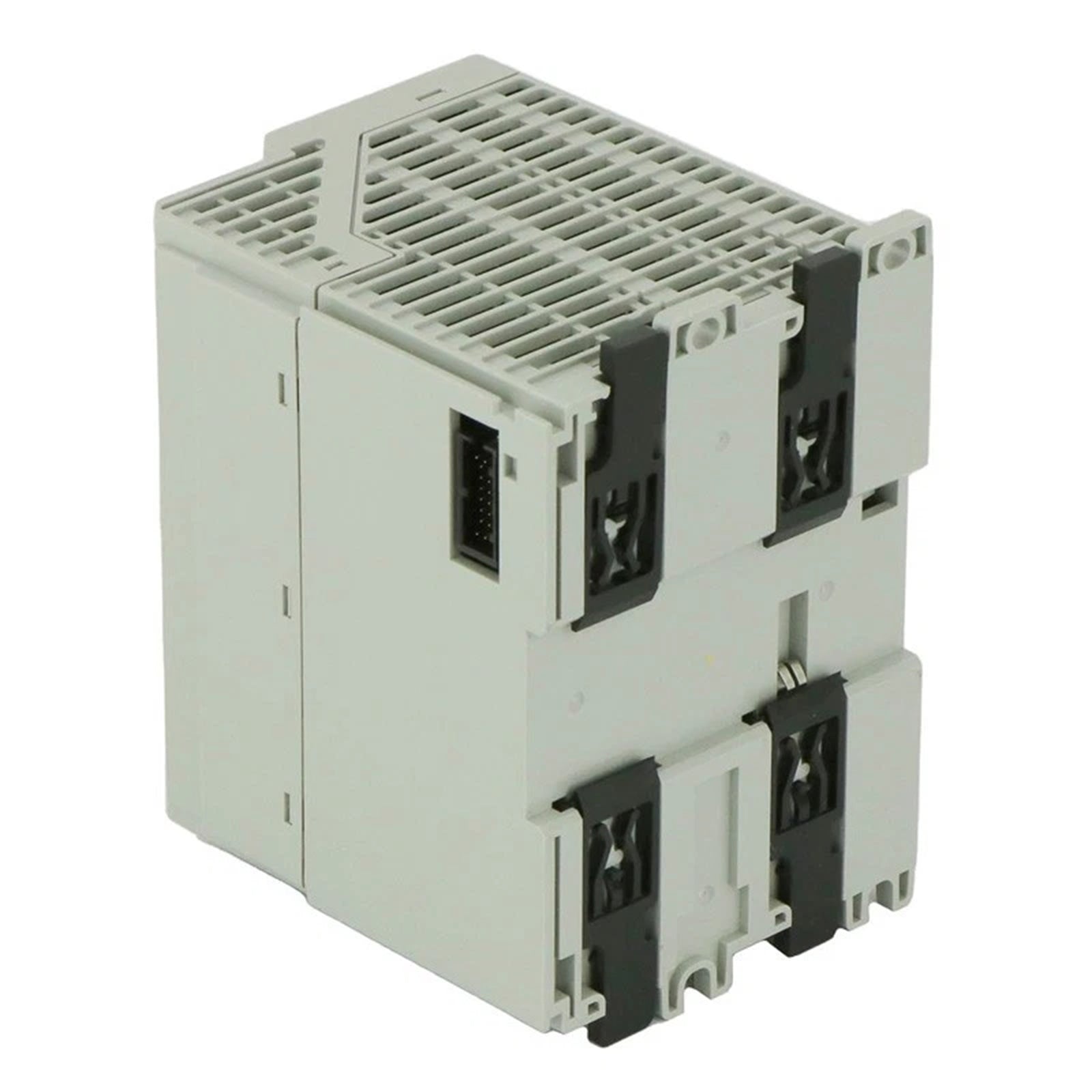

El Allen-Bradley 1769-L33ERMS es un controlador Compact GuardLogix de alto rendimiento, diseñado específicamente para fusionar la ejecución de lógica estándar con el control de seguridad integrado dentro de una única plataforma de hardware escalable. Como parte del robusto ecosistema CompactLogix, este controlador aborda los exigentes requisitos de la maquinaria industrial moderna al proporcionar funcionalidad de seguridad certificada SIL 3 junto con procesamiento de lógica de alta velocidad.

Equipado con 2 MB de memoria de aplicación y 1 MB adicional de memoria de seguridad dedicada, el 1769-L33ERMS gestiona tareas de automatización complejas con precisión. Está diseñado para manejar hasta 32 tareas concurrentes, lo que facilita la programación modular y la gestión eficiente de recursos para secuencias de movimiento y lógica intrincadas. Al integrar el control de seguridad y estándar en un solo chasis, los ingenieros pueden eliminar la necesidad de relés de seguridad separados y controladores de seguridad autónomos, reduciendo eficazmente el tamaño del sistema al tiempo que simplifican el cableado y la utilización del espacio del armario.

Especificaciones técnicas

Explicación de la configuración del modelo

La designación del modelo 1769-L33ERMS sigue la nomenclatura específica de Rockwell Automation:

• 1769: Denota el factor de forma de hardware CompactLogix.

• L33: Indica el nivel de memoria y rendimiento dentro de la serie 1769.

• E: Significa la funcionalidad de puerto Ethernet/IP integrada para una conectividad de red perfecta.

• R: Refleja las características de diseño de redundancia y alta disponibilidad integradas.

• MS: Etiqueta específicamente el controlador como un modelo "GuardLogix Safety", lo que permite la segregación distintiva entre las zonas de memoria de seguridad y estándar (2 MB/1 MB).

Aplicaciones típicas

La versatilidad del 1769-L33ERMS permite su utilización en un espectro de sectores industriales críticos:

• Manipulación y transporte de materiales: Gestiona sistemas de clasificación complejos y paletizadores donde las cortinas de luz de seguridad y las zonas de parada de emergencia deben integrarse con la lógica de indexación de alta velocidad.

• Robótica e integración celular: Proporciona una solución de un solo controlador para celdas robóticas que requieren enclavamiento con clasificación de seguridad y ejes de movimiento síncronos.

• Máquinas herramienta (CNC): Supervisa las secuencias de seguridad del cambiador de herramientas y el posicionamiento del eje, manteniendo rigurosos estándares de seguridad para la protección del operador.

• Montaje automotriz: Coordina prensas de estampado de varios ejes y líneas de soldadura donde el control de movimiento con clasificación de seguridad es obligatorio para la protección del personal.

• Embalaje especializado: Garantiza la seguridad durante los ciclos de embotellado y envoltura de alta velocidad, reduciendo el tiempo de inactividad al consolidar la lógica de seguridad.

Compatibilidad del sistema

El 1769-L33ERMS está diseñado para funcionar dentro del entorno Studio 5000 más amplio, lo que garantiza la compatibilidad hacia atrás y hacia adelante con los principales módulos de E/S 1769 y puentes de comunicación. Admite el intercambio de datos sin interrupciones con interfaces hombre-máquina (HMI) y sistemas de control de supervisión y adquisición de datos (SCADA) a través de su puerto EtherNet/IP integrado. Es compatible con fuentes de alimentación 1769 estándar y puede alojar hasta 16 módulos de E/S locales, lo que lo convierte en una opción flexible tanto para proyectos de automatización nuevos como para actualizaciones de sistemas PLC heredados.

Pautas de instalación

• Requisitos de montaje: El módulo debe montarse en un riel DIN de 35 mm o directamente en un plano posterior industrial. Asegúrese de mantener un espacio libre adecuado para la disipación térmica alrededor del chasis.

• Protocolos de puesta a tierra: Adhiérase a los estándares industriales comunes de puesta a tierra. Se debe utilizar un bus de tierra central para el controlador para mitigar la interferencia electromagnética y garantizar la estabilidad de los circuitos de seguridad.

• Estándares de cableado: Utilice cables Ethernet Cat5e o Cat6 blindados para las comunicaciones para garantizar la integridad de los datos. El blindaje debe terminarse correctamente en ambos extremos para cumplir con los estándares de inmunidad al ruido.

• Llave y seguridad: Asegúrese de que todo el cableado relacionado con la seguridad cumpla con los códigos eléctricos locales (por ejemplo, NFPA 79 o IEC 60204-1) y de que el interruptor de llave del controlador de seguridad esté configurado en el modo apropiado durante la programación.

Ventajas del producto

• Control unificado: Elimina la necesidad de controladores de seguridad separados, reduciendo los costos de hardware y el espacio del panel.

• Lógica estándar y de seguridad: Permite el desarrollo de código de seguridad y estándar dentro del mismo entorno de proyecto para un mantenimiento más fácil.

• Movimiento de alta velocidad: Admite hasta 8 ejes de movimiento, proporcionando un control preciso para aplicaciones de posicionamiento exigentes.

• Arquitectura escalable: Admite 16 módulos de E/S locales y 32 nodos Ethernet, lo que proporciona suficiente espacio para las crecientes necesidades de automatización.

• Conformidad con SIL 3: Diseñado para el nivel más alto de integridad de seguridad, lo que garantiza la máxima fiabilidad para bucles de seguridad críticos.

Información de pedido

• Unidad controladora Compact GuardLogix 1769-L33ERMS.

• Documentación de producto estándar de grado industrial.

• Nota: Este producto puede requerir módulos de expansión de E/S con clasificación de seguridad específicos adicionales y licencias de software de comunicación.

Preguntas frecuentes

• ¿Cuál es la principal diferencia entre la memoria estándar y la de seguridad?

  La memoria de seguridad (1 MB) está reservada para lógica y datos conformes a SIL 3, mientras que la memoria de aplicación (2 MB) maneja rutinas de automatización estándar. Esta separación garantiza que las tareas de seguridad no se interrumpan.

• ¿Se puede utilizar el 1769-L33ERMS en aplicaciones no relacionadas con la seguridad?

  Sí, funciona completamente como un controlador estándar. Sin embargo, para una máxima rentabilidad, se elige con mayor frecuencia cuando la lógica de seguridad integrada es necesaria para el funcionamiento de la máquina.

• ¿Cómo configuro los nodos de seguridad en la red Ethernet?

  Los nodos de seguridad se configuran mediante el software Studio 5000 Logix Designer. Debe utilizar la pestaña "Seguridad" dentro de las propiedades del módulo para definir los parámetros de conexión y los tiempos de espera de seguridad.

• ¿El controlador requiere una actualización de firmware antes de su funcionamiento?

  Se recomienda encarecidamente consultar el Centro de compatibilidad y descarga de productos de Rockwell Automation (PCDC) para asegurarse de que el firmware coincida con la versión de su proyecto y los módulos de E/S instalados.

• ¿Cuántos ejes de movimiento se pueden controlar simultáneamente?

  El 1769-L33ERMS es capaz de controlar un máximo de 8 ejes de movimiento, lo que lo hace adecuado para sistemas de coordenadas de múltiples ejes y plataformas de control de movimiento sincronizado.

• ¿El controlador se ve afectado por entornos industriales de alta vibración?

  El hardware está diseñado para clasificaciones ambientales industriales estándar. Si se instala en áreas de alta vibración, asegúrese de que el riel DIN esté seguro y de que el cableado tenga alivio de tensión de acuerdo con las guías del fabricante.

• ¿Qué sucede si se pierde la conexión Ethernet?

  El controlador continuará ejecutando la lógica de seguridad local. Sin embargo, se perderá la comunicación remota y el controlador pasará al estado definido en su configuración de "Pérdida de comunicaciones".

• ¿Se requieren baterías de repuesto para el reloj en tiempo real?

  Sí, una batería de reloj en tiempo real es necesaria para mantener la marca de tiempo de los registros y datos de diagnóstico durante los ciclos de encendido. Reemplace esta batería como parte de su plan de mantenimiento rutinario.
