Descripción general del producto

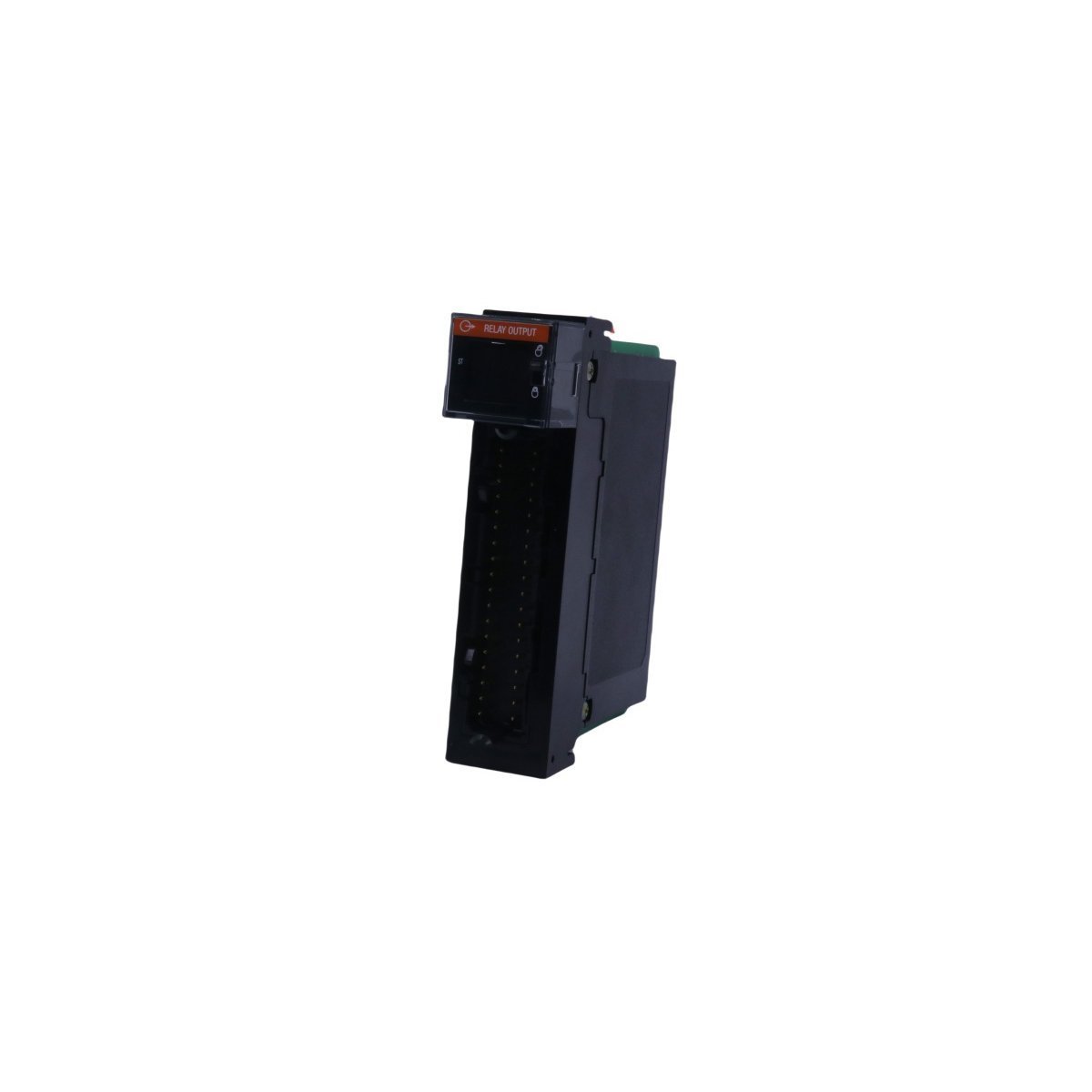

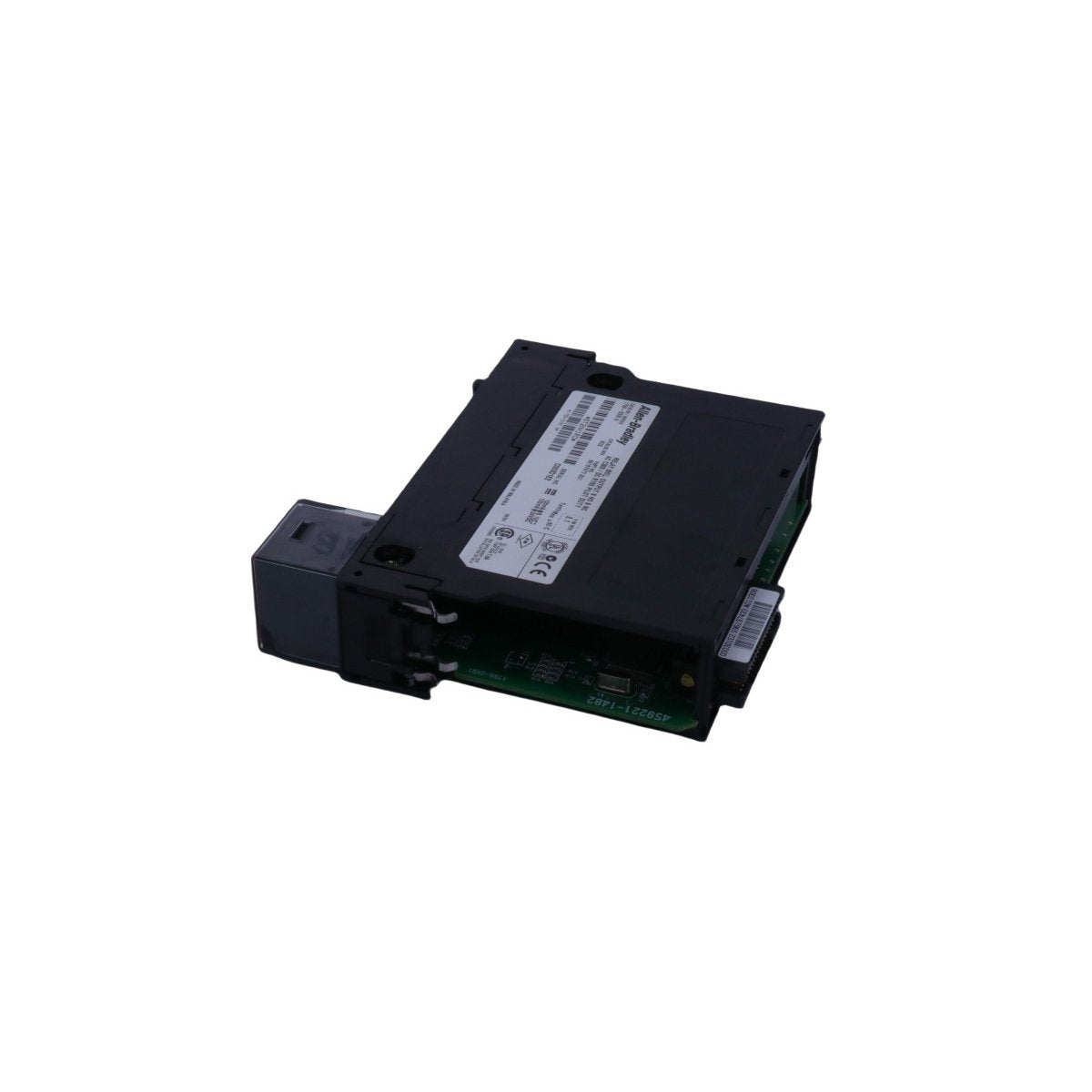

El Allen-Bradley 1756-OX8I es un módulo de salida discreta ControlLogix de alto rendimiento diseñado para interconectar un controlador programable con una variedad de dispositivos de carga en campo. Este módulo proporciona ocho puntos de contactos de relé aislados individualmente, lo que ofrece la máxima flexibilidad para sistemas que requieren fuentes de voltaje distintas para cada salida. Cuenta con configuraciones de contacto normalmente abierto (N.A.) y normalmente cerrado (N.C.) para cada punto, lo que lo hace adecuado para aplicaciones complejas de enclavamiento y señalización.

Construido para una versatilidad en entornos industriales, el 1756-OX8I gestiona cargas tanto de CA como de CC. Aunque el módulo está aislado de forma nativa para evitar el ruido eléctrico y la interferencia de bucles de tierra entre canales, se puede puentear en el bloque de terminales extraíble (RTB) usando puentes (1756-JMPR) para aplicaciones que requieren una fuente de alimentación común. Esta modularidad garantiza que el 1756-OX8I sea una solución adaptable para accionar contactores, solenoides, e indicadores en diversos rangos de voltaje.

Especificaciones técnicas

• Tipo de módulo: Salida de contacto de relé aislado

• Rango de voltaje de operación: 10–240 V CA / 5–125 V CC

• Número de salidas: 8 puntos (aislados individualmente)

• Disposición de contactos: Forma C (contactos N.A. y N.C. por punto)

• Disipación de potencia: 3.5 W (máximo)

• Resistencia de contacto: 100 mΩ (inicial a 6V CC, 1A)

• Frecuencia de conmutación: 0.3 Hz con carga nominal (1 operación cada 3 segundos)

• Tiempo de rebote: 1.2 ms (promedio)

• Peso físico: 0.26 kg (0.57 lbs)

• Dimensiones: 35 x 140 x 145 mm

• Montaje: Basado en chasis (chasis ControlLogix 1756)

• RTB compatible: 1756-TBCH o 1756-TBS6H

Características operativas

El 1756-OX8I está diseñado para una fiabilidad a largo plazo en ciclos exigentes. Ofrece una esperanza de vida mecánica de 300.000 ciclos para cargas resistivas y 100.000 ciclos para cargas inductivas. Al utilizar relés electromagnéticos, el módulo proporciona un espacio de aire físico cuando los contactos están abiertos, asegurando una corriente de fuga cero, un requisito crítico para circuitos de seguridad y señalización específicos donde la fuga de estado sólido podría causar una activación falsa.

El mantenimiento y la instalación se simplifican mediante el uso de un bloque de terminales extraíble (que se adquiere por separado). Este diseño permite la sustitución del módulo sin desconectar el cableado de campo, reduciendo significativamente el tiempo medio de reparación (MTTR). La robusta construcción del módulo y su origen de fabricación en EE. UU. reflejan los altos estándares requeridos para una infraestructura PLC crítica.
