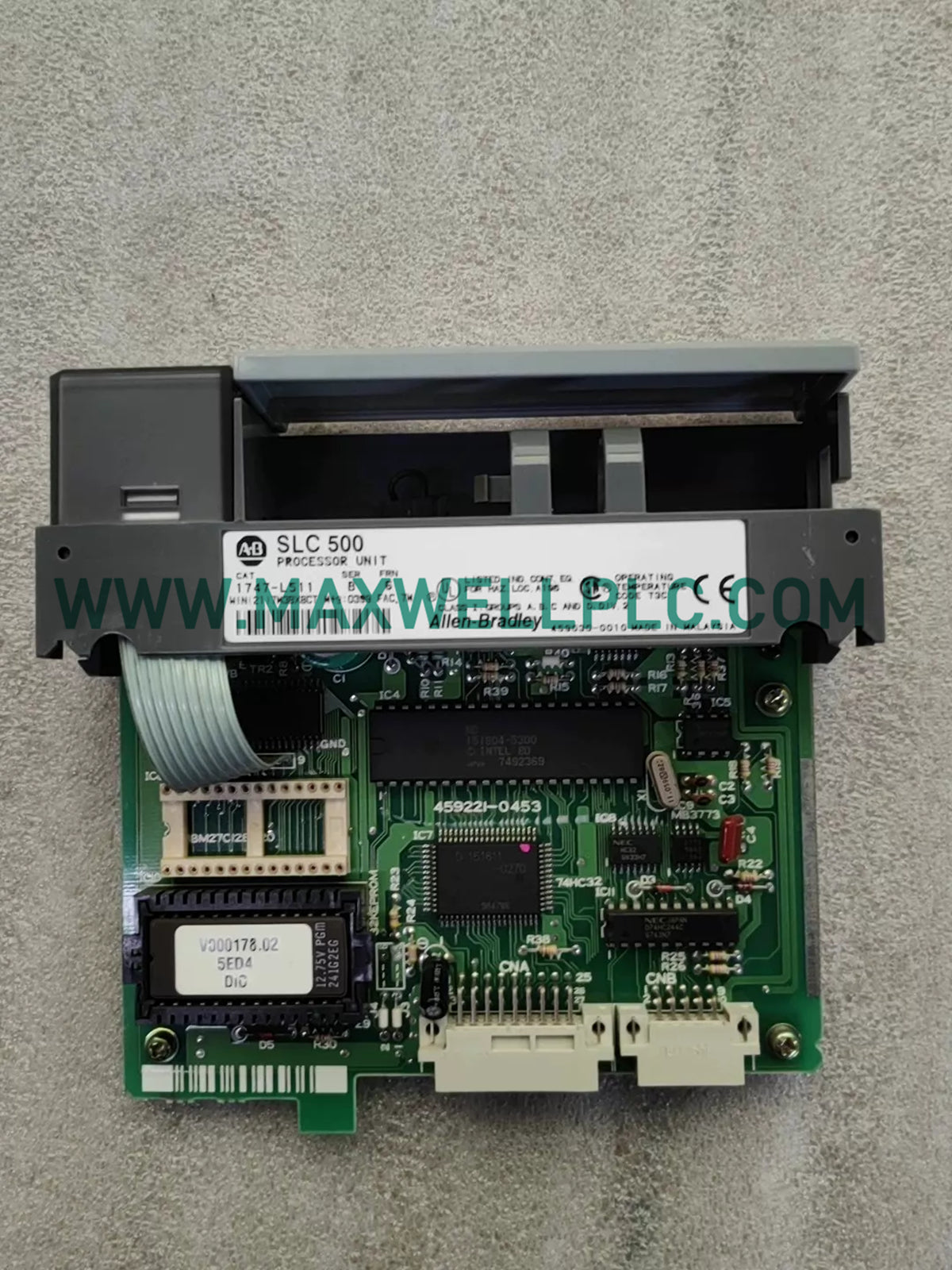

El Allen-Bradley 1747-L511, también catalogado como el controlador SLC5/01 SLC 5/01, funciona como un módulo de CPU dedicado para la ejecución de lógica secuencial dentro de las plataformas de controladores programables SLC 500. El controlador proporciona funciones de procesador, almacenamiento de memoria de usuario y ejecución de programas de control a través de la interfaz de backplane SLC.

Detalles de configuración del modelo

El 1747-L511 es un módulo de CPU SLC 5/01 con 1 K de capacidad de memoria RAM. Este modelo pertenece a la primera generación de procesadores SLC 500 y proporciona funciones básicas de ejecución de procesador sin características de comunicación adicionales enumeradas en las especificaciones suministradas.

Especificaciones de hardware

Características de la plataforma de control industrial

El procesador SLC 5/01 utiliza la arquitectura de backplane SLC 500 para la comunicación entre el módulo de CPU y los módulos de E/S instalados. El firmware del controlador ejecuta programas de lógica de escalera almacenados en la memoria RAM interna.

El procesador está diseñado para tareas básicas de control de PLC donde se requiere una ejecución de CPU compacta y la integración de E/S SLC 500. La comunicación del backplane proporciona intercambio de datos del módulo y acceso del procesador a los componentes del sistema SLC 500 conectados.

Información de pedidos

• 1 x Módulo de CPU de controlador Allen-Bradley 1747-L511 SLC 5/01
• 1 x Conjunto de procesador instalado de fábrica
• El cable de programación, el software, el módulo de memoria y los componentes del rack SLC no están incluidos a menos que se especifique por separado

Pautas de instalación y mantenimiento

Instalación del módulo de CPU

• Instale el controlador en una ranura de chasis SLC 500 compatible.
• Confirme que la alimentación del chasis esté desconectada antes de insertar o retirar el módulo de CPU.
• Verifique la alineación del módulo con el conector del backplane antes de aplicar fuerza de inserción.

Conexión eléctrica

• Confirme que la fuente de alimentación del backplane del chasis proporciona la alimentación de funcionamiento de 5 VCC requerida.
• Inspeccione los conectores del módulo en busca de contaminación o daños mecánicos antes de la instalación.
• Utilice prácticas de conexión a tierra adecuadas para la carcasa del controlador.

Manejo de programas y memoria

• Verifique la compatibilidad del programa de aplicación con la capacidad de memoria del procesador SLC 5/01.
• Evite retirar el procesador durante el funcionamiento activo a menos que el procedimiento del sistema lo permita.
• Mantenga la protección contra descargas electrostáticas durante la manipulación.

Preguntas frecuentes

• ¿Qué tipo de controlador es el 1747-L511?

  El 1747-L511 es un módulo de CPU Allen-Bradley SLC 5/01 diseñado para sistemas de controlador programable SLC 500.

• ¿Qué capacidad de memoria proporciona el procesador?

  El controlador proporciona 1 K de memoria RAM para almacenar y ejecutar programas de control de usuario.

• ¿Qué voltaje de fuente de alimentación requiere el módulo?

  El módulo funciona desde el backplane del chasis SLC utilizando alimentación de 5 VCC.

• ¿Cuál es el consumo de corriente del 1747-L511?

  El consumo de corriente especificado es de 0,35 A a 5 VCC desde la fuente de alimentación del backplane SLC.

• ¿El 1747-L511 incluye puertos de comunicación?

  Las especificaciones proporcionadas no enumeran puertos de comunicación externos para este modelo de controlador SLC 5/01.

• ¿Es el 1747-L511 compatible con los módulos de E/S SLC 500?

  El controlador está diseñado para la integración dentro de sistemas SLC 500 utilizando chasis y módulos de E/S compatibles.

• ¿Se puede expandir la memoria del controlador?

  Las especificaciones suministradas identifican una capacidad de memoria RAM fija de 1 K; la capacidad de expansión no se especifica.

• ¿Qué precauciones de instalación se requieren?

  La instalación requiere una alineación correcta del chasis, aislamiento de energía antes de la manipulación y protección contra descargas electrostáticas.
