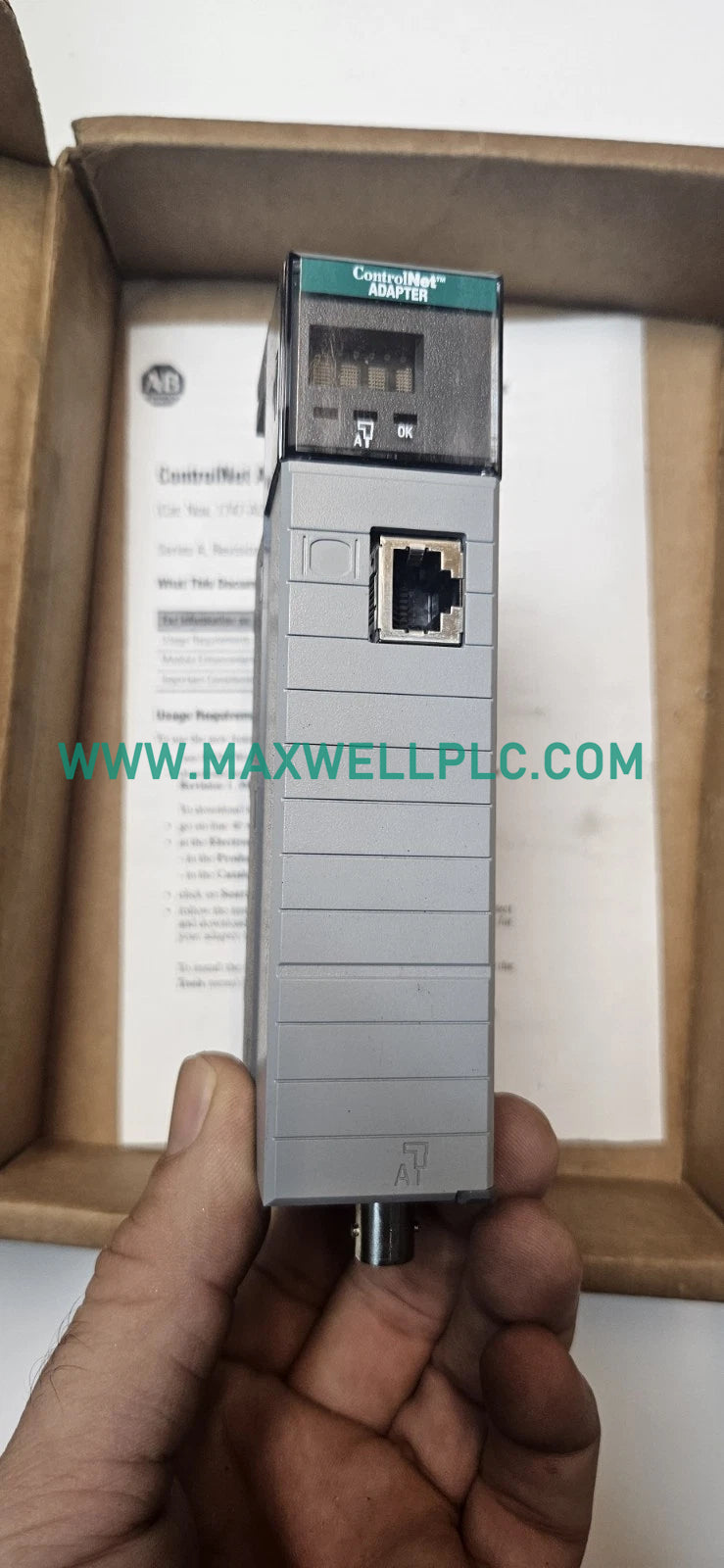

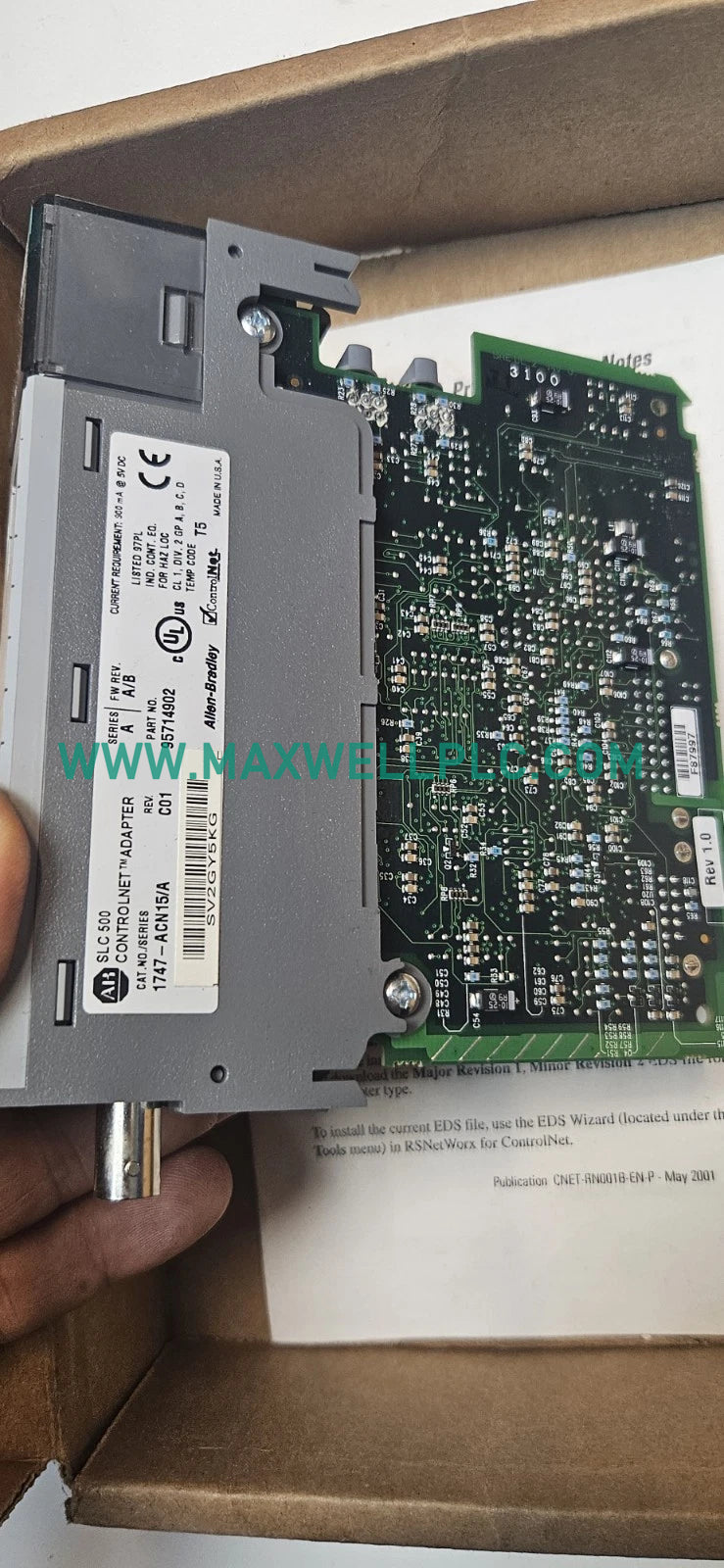

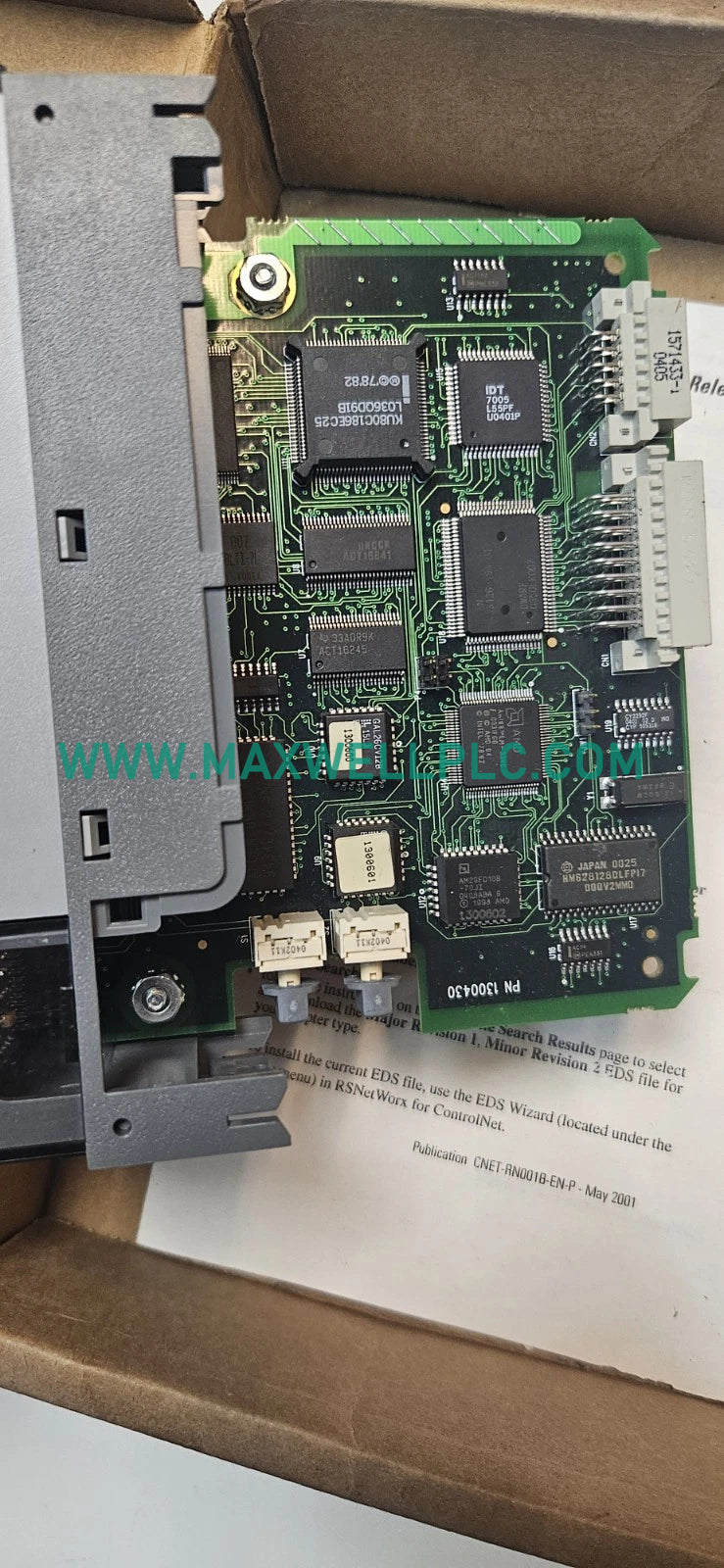

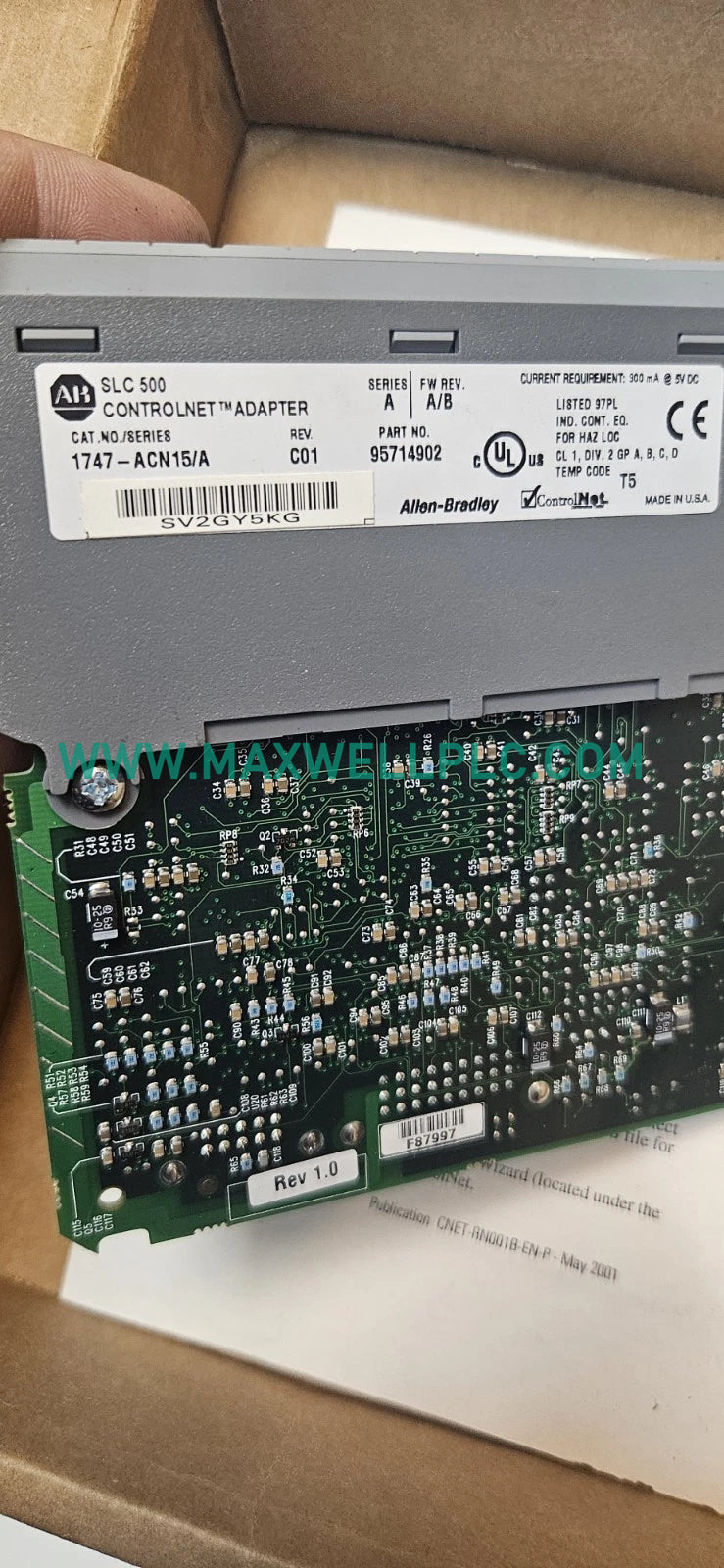

El Allen-Bradley 1747-ACN15, también catalogado como el Módulo Adaptador ControlNet 1747-ACN15, funciona como un componente de hardware dedicado para la comunicación remota de E/S ControlNet entre sistemas SLC 500 y la infraestructura de red ControlNet.

Identificación del Modelo

El 1747-ACN15 es un módulo adaptador de E/S ControlNet de puerto único diseñado para la integración en chasis SLC 500. El módulo proporciona comunicación ControlNet a través de un conector BNC y una interfaz NAP RJ-45, mientras intercambia datos de E/S a través del backplane del SLC 500.

Especificaciones de Hardware

Comunicación de Red ControlNet

El 1747-ACN15 utiliza comunicación de red determinista ControlNet para aplicaciones de E/S remotas SLC 500. El adaptador transfiere datos de E/S entre dispositivos ControlNet y el backplane del SLC 500 a través de comunicación de red programada.

El módulo admite la conexión a través de un puerto de red BNC y una interfaz RJ-45 de puerto de acceso a la red (NAP). Se requiere una dirección de red adecuada y una configuración de ControlNet antes de establecer la comunicación con los dispositivos conectados.

Compatibilidad con EtherNet/IP y Control Industrial

Las arquitecturas de comunicación Allen-Bradley SLC 500 utilizan rutas de intercambio de datos de backplane definidas entre módulos de procesador, módulos de E/S y adaptadores de comunicación. El 1747-ACN15 funciona como un componente de interfaz de red, permitiendo el intercambio de datos de E/S a través de la infraestructura ControlNet.

La compatibilidad del firmware y los parámetros de configuración de red deben verificarse al integrar el módulo en sistemas SLC 500 existentes.

Información para Pedidos

• 1 x Módulo Adaptador ControlNet Allen-Bradley 1747-ACN15
• 1 x Interfaz de comunicación ControlNet integrada
• 1 x Interfaz de conexión de backplane SLC 500
• Los cables ControlNet y los accesorios de red se especifican por separado

Pautas de Instalación

Instalación del Módulo

• Retire la alimentación del chasis antes de instalar o quitar el módulo.
• Instale el adaptador en una ranura de chasis SLC 500 compatible.
• Verifique la alineación del conector del backplane antes de aplicar energía.
• Asegure suficiente espacio en el gabinete para la disipación térmica.

Cableado ControlNet

• Conecte el cable ControlNet utilizando la interfaz BNC designada.
• Utilice el puerto NAP RJ-45 solo para funciones de acceso ControlNet compatibles.
• Mantenga los cables de red separados del cableado de alimentación de alto voltaje.
• Mantenga las prácticas adecuadas de conexión de blindaje para los cables de comunicación ControlNet.

Preguntas Frecuentes

• ¿Cuál es la función principal del 1747-ACN15?

El 1747-ACN15 es un módulo adaptador ControlNet que proporciona comunicación de E/S remota entre sistemas SLC 500 y redes ControlNet.

• ¿Qué red de comunicación admite este módulo?

El módulo admite la comunicación ControlNet a través de una interfaz de adaptador de puerto único.

• ¿Qué conectores están disponibles en el 1747-ACN15?

El módulo incluye un conector BNC y un conector NAP RJ-45 con conexiones blindadas.

• ¿Qué fuente de alimentación requiere el módulo?

El adaptador funciona desde el backplane del chasis SLC 500 con una fuente de 5 VCC.

• ¿Cuánta corriente de backplane consume el módulo?

El consumo de corriente de backplane especificado es de 0.9 A a 5 VCC.

• ¿El 1747-ACN15 ejecuta programas PLC?

No. El módulo proporciona funciones de adaptador de comunicación y no ejecuta lógica de control de usuario.

• ¿Se puede instalar el módulo en cualquier ranura SLC 500?

El módulo requiere instalación en una configuración de chasis SLC 500 compatible según los requisitos de diseño del sistema.

• ¿Qué se debe verificar antes del inicio de la red?

Verifique el direccionamiento ControlNet, las conexiones de cable, la conexión a tierra del blindaje y los parámetros de configuración del SLC 500 antes de la operación.
