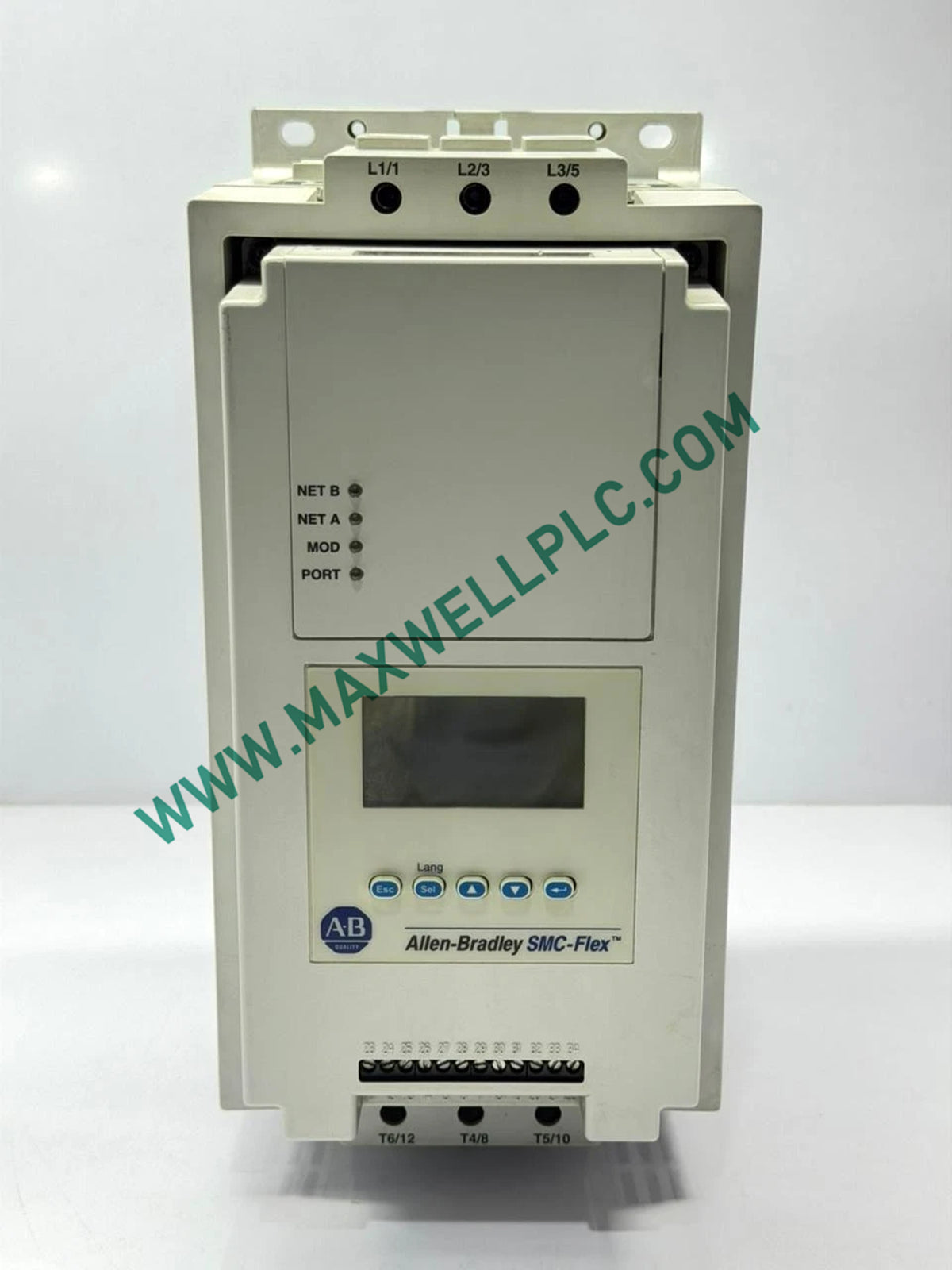

Configurado para el arranque de motores de estado sólido de voltaje reducido en circuitos de potencia industriales de CA trifásicos, el Allen-Bradley 150-F43NBR (Controlador de motor inteligente 150-F43NBR) proporciona ejecución física/eléctrica directa para la aceleración de par controlado, limitación de corriente y perfiles de parada suave.

Desglose de la designación del hardware

• 150-F: Estructura del chasis del controlador de motor de estado sólido Bulletin 150 SMC Flex.
• 43: Corriente nominal continua de 43 A que soporta cargas de motor de 7,5 a 30,0 hp a 460 VCA.
• N: Estructura de carcasa abierta diseñada para montaje en panel dentro de armarios de control industrial.
• B: Umbral de funcionamiento de entrada de línea trifásica de 200...480 VCA a 50/60 Hz.
• R: Interfaz de circuito de alimentación de control de baja tensión de 24 VCA/CC.

Matriz de rendimiento técnico

Comunicación industrial y sincronización del controlador

El controlador de estado sólido enruta métricas de diagnóstico, retroalimentación operativa y telemetría actual a través de redes deterministas EtherNet/IP mediante adaptadores de comunicación opcionales. El microcódigo de control integrado mantiene una estricta compatibilidad de firmware flash en todos los nodos de control, evitando la latencia del protocolo de enlace y la desviación de temporización del plano posterior durante las actualizaciones de barrido PLC automatizadas en tiempo real.

Paquete de hardware suministrado

• 1 x controlador de motor inteligente Allen-Bradley 150-F43NBR
• 1 x folleto de instrucciones de instalación

Configuración del armario de control y protocolos eléctricos

• Montaje mecánico del chasis
  • Monte la unidad abierta verticalmente sobre una superficie de panel plana y conectada a tierra para garantizar una disipación de calor adecuada mediante convección de aire vertical natural.
• Cableado de alimentación de alta tensión
  • Conecte los cables de entrada de alimentación trifásica a los terminales L1, L2, L3 y los cables de salida del motor a T1, T2, T3 de acuerdo con las especificaciones de par de los terminales marcados.
• Cableado del circuito de control
  • Termine la fuente de alimentación de control de 24 VCA/CC utilizando cables blindados dedicados aislados de las líneas de distribución de alta potencia.
• Conexión a tierra de protección
  • Conecte un cable de conexión a tierra de cobre de calibre grueso directamente desde el bus de tierra del panel principal al terminal de tierra de protección del chasis antes de aplicar energía.

Preguntas frecuentes de ingeniería de campo

• ¿Qué capacidad de corriente continua proporciona el 150-F43NBR?

  El controlador proporciona una corriente nominal de salida continua de 43 A para motores de inducción de CA trifásicos.

• ¿Qué voltaje de alimentación de control se requiere para la activación de la lógica interna?

  La unidad funciona con una fuente de alimentación de control de baja tensión de 24 VCA/CC conectada a sus terminales de control designados.

• ¿Se permite el intercambio en caliente en los terminales de alimentación durante los estados operativos?

  No, la alimentación de línea y las fuentes de alimentación de control deben desconectarse por completo antes de modificar las conexiones de los terminales.

• ¿Qué rango de potencia del motor se admite a un voltaje de línea de 460 VCA?

  El controlador gestiona motores de inducción trifásicos con una potencia nominal entre 7,5 hp y 30,0 hp a una entrada de línea de 460 VCA.

• ¿Este modelo de carcasa abierta requiere un panel protector externo?

  Sí, como unidad de carcasa abierta, debe instalarse dentro de un armario con clasificación NEMA o IP para mantener la protección ambiental.

• ¿Cómo mantiene la unidad la coherencia de los parámetros en las redes de bus de campo?

  Los módulos de comunicación opcionales se interconectan con los registros internos mientras mantienen la compatibilidad de firmware flash entre los nodos.

• ¿Qué parámetros de voltaje de línea de entrada se aplican al circuito de alimentación principal?

  El circuito de alimentación principal acepta voltajes de línea de funcionamiento de CA trifásicos de 200 VCA a 480 VCA a 50/60 Hz.

• ¿Qué orientación de instalación se requiere para una gestión térmica correcta?

  El chasis debe montarse verticalmente sobre un panel posterior de metal sin pintar para permitir el enfriamiento por convección a través de los disipadores de calor internos.
