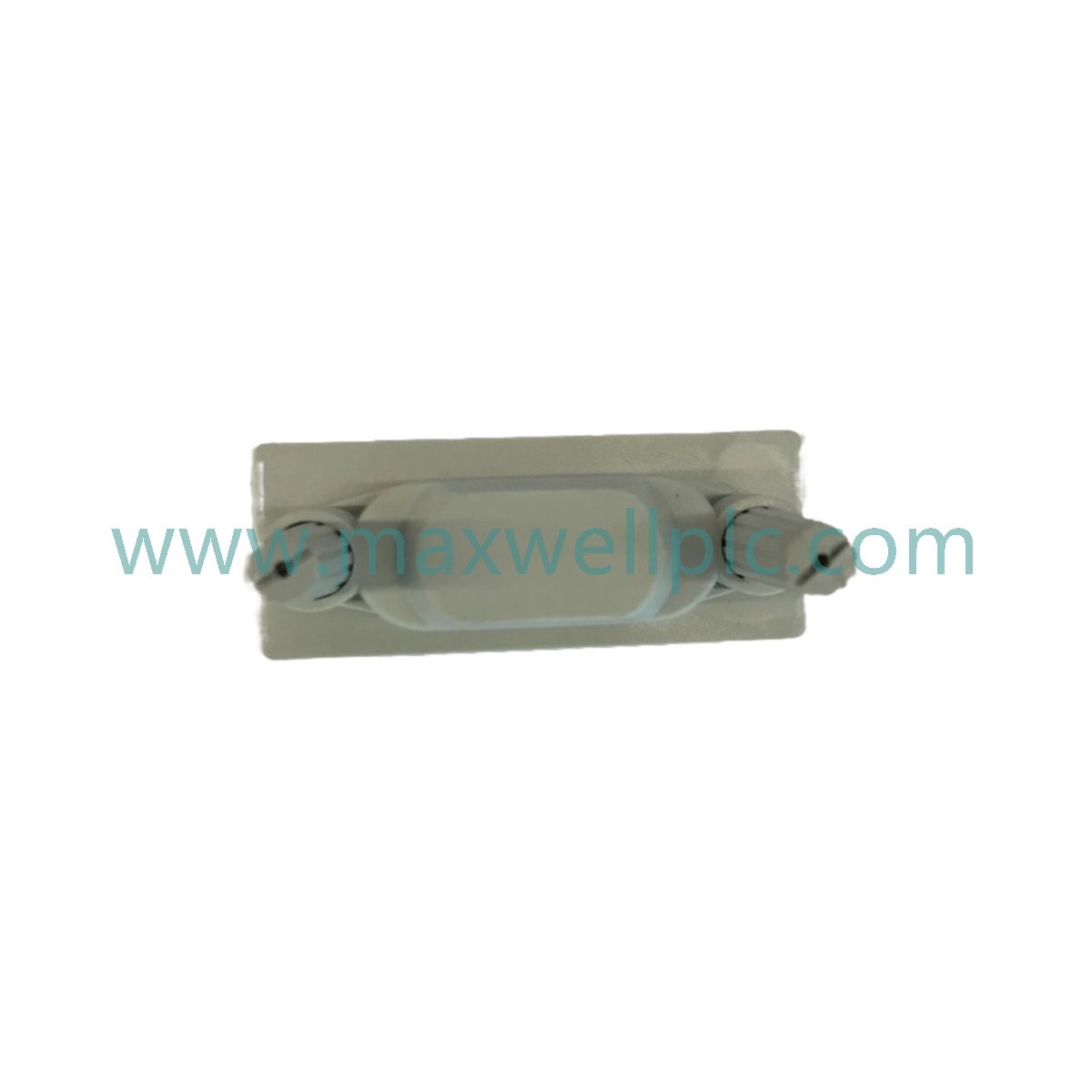

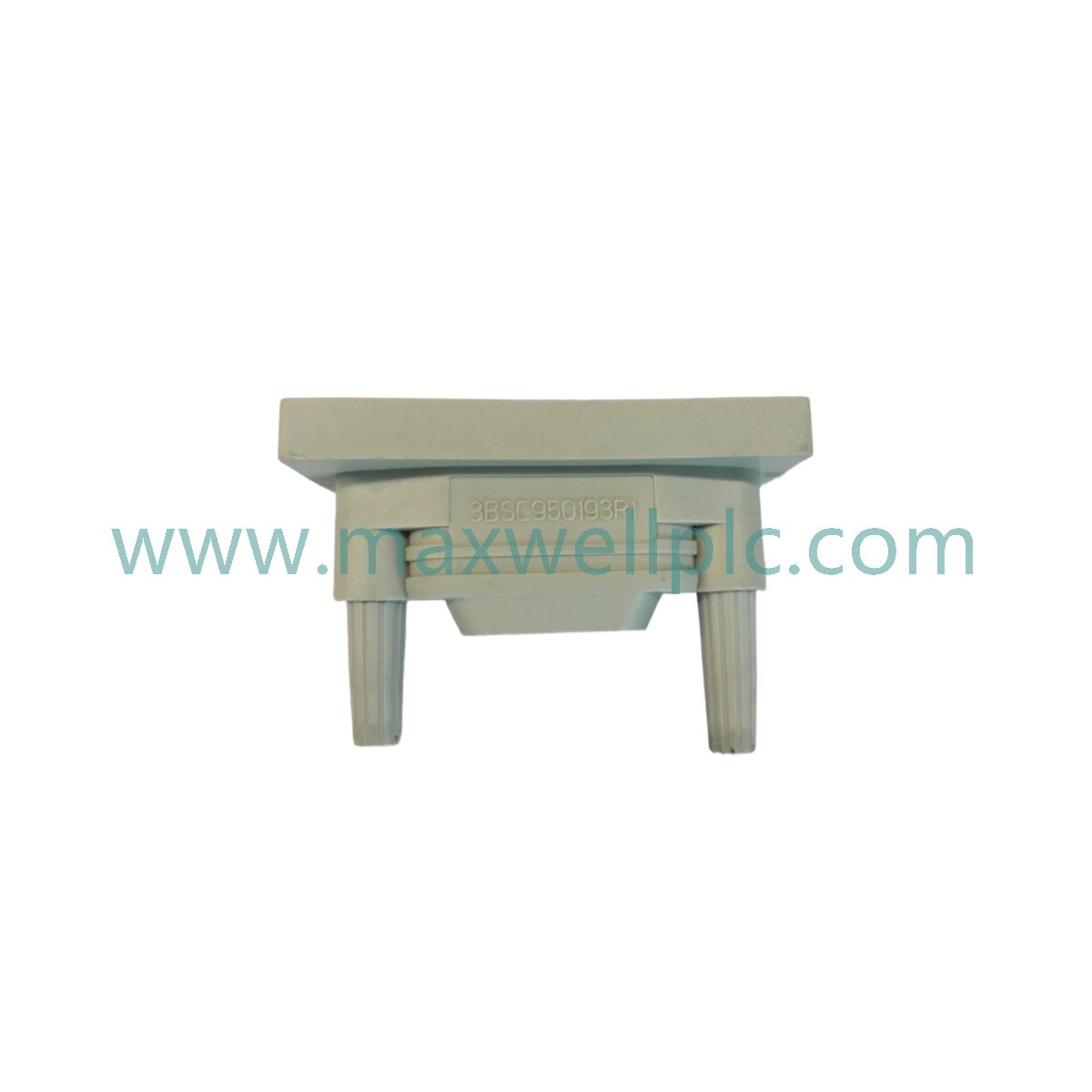

El ABB TB850 3BSC950193R1, también catalogado como el terminador de bus CEX TB850, funciona como un componente de hardware dedicado para proporcionar terminación de impedancia eléctrica en el punto final físico de un segmento de bus CEX dentro de las arquitecturas de controlador AC 800M.

Datos de identificación del modelo

• Número de modelo completo: TB850 3BSC950193R1

• Modelo base: TB850

• Serie: AC 800M

• Función: Adaptación de impedancia para el bus de extensión del controlador (CEX)

Parámetros técnicos físicos

Integridad del bus de comunicación

El módulo gestiona el rendimiento de la red determinista del bus CEX garantizando la adaptación de impedancia en el nodo terminal. Al mantener una carga de 120 ohmios, la unidad suprime las reflexiones de la señal y las ondas estacionarias que se producen a altas velocidades de transmisión de datos. Este acondicionamiento de la señal es necesario para soportar la velocidad de comunicación del bus de la placa posterior y garantizar que se mantenga la integridad del paquete de datos cuando la unidad de control está configurada con múltiples módulos de expansión o de interfaz de comunicación.

Logística y alcance de la entrega

• Un (1) módulo terminador de bus CEX TB850.

• Hardware de montaje atornillado integrado (preinstalado).

• Embalaje industrial estándar que cumple con los protocolos de protección ESD.

Montaje y configuración de campo

• Ubicación: Instale el terminador exclusivamente en el nodo final de la conexión en cadena del bus CEX.

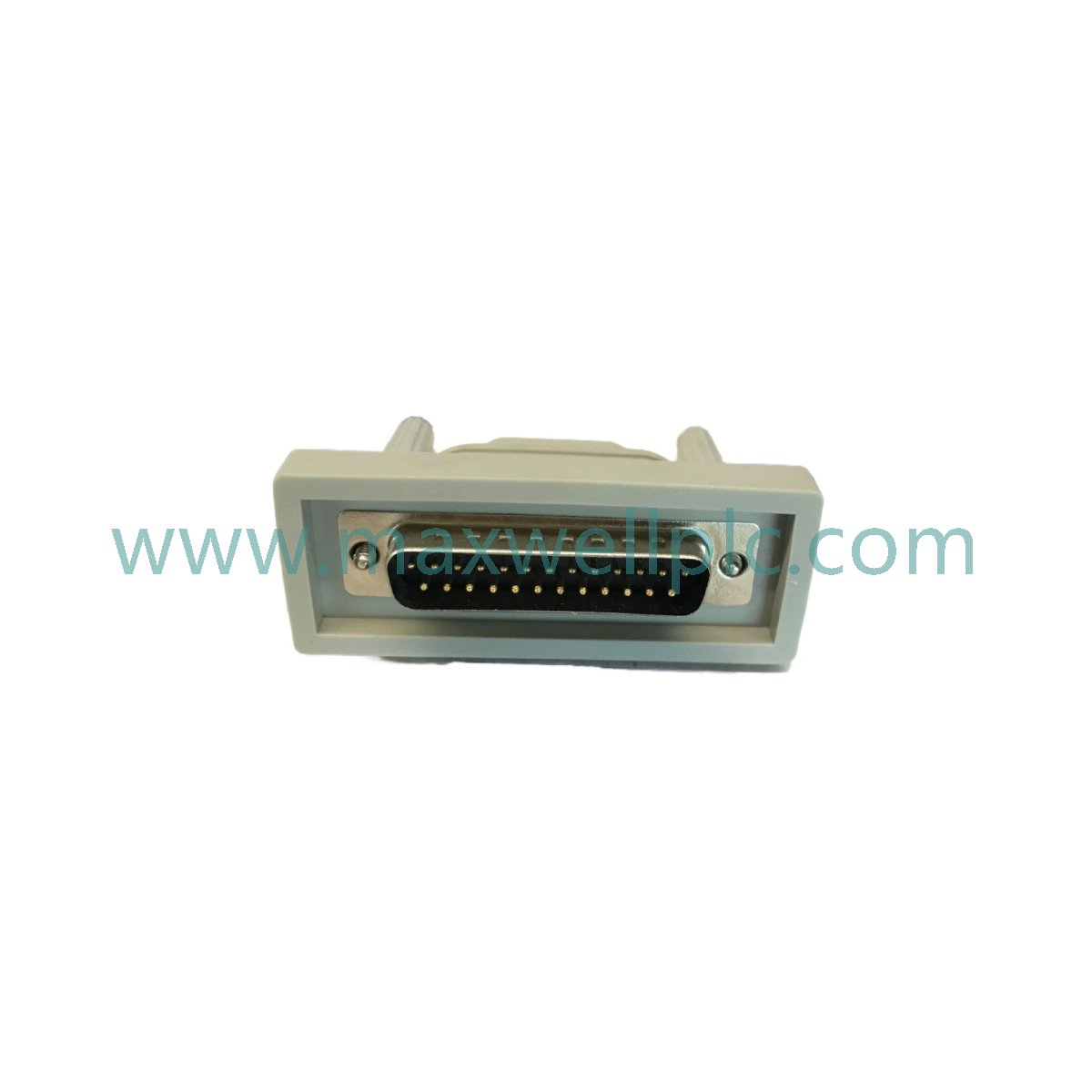

• Seguridad mecánica: Utilice el mecanismo de fijación con tornillos integrado para asegurar que el conector macho DB25P esté firmemente asentado contra el chasis para mitigar la intermitencia de la señal inducida por la vibración.

• Entorno: Asegúrese de que la temperatura del aire ambiente se mantenga dentro del rango de -25 °C a +70 °C; evite la implementación en entornos que superen el grado de contaminación 2.

• Conexión a tierra: Verifique que el chasis del gabinete proporcione una ruta de baja impedancia a tierra para asegurar una terminación de blindaje efectiva a nivel del controlador.

Preguntas frecuentes técnicas

• ¿Se puede utilizar el TB850 en la mitad de un segmento del bus CEX? No, el módulo solo debe instalarse en el extremo físico del bus. Colocarlo en la mitad del segmento provocará desajustes de impedancia y errores de comunicación.

• ¿Este módulo es intercambiable en caliente? Si bien el conector físico permite la extracción, se recomienda seguir los procedimientos de seguridad específicos del sitio para el hardware conectado al bus para evitar perturbaciones localizadas de la señal.

• ¿Cuál es la función de la resistencia de 120 ohmios? Coincide con la impedancia característica de la línea de transmisión del bus CEX para evitar la reflexión de la señal.

• ¿El módulo requiere alimentación externa? No, obtiene su alimentación de la fuente de alimentación lógica de 5 V CC presente en el bus CEX.

• ¿Puedo usar un conector DB25 estándar en lugar del TB850? No, el TB850 contiene circuitos internos específicos diseñados para los requisitos de impedancia del bus AC 800M.

• ¿Qué sucede si falta el TB850? El bus abierto experimentará reflexiones de señal, que se manifiestan como colisiones de paquetes y fallas intermitentes en la comunicación de la CPU con la interfaz.

• ¿El módulo es compatible con otras series de controladores? Este módulo específico está diseñado para la familia de controladores AC 800M.

• ¿Cómo limpio los contactos? Si se sospecha de oxidación, use solo limpiador de contactos de grado electrónico. Asegúrese de que el dispositivo esté apagado durante el mantenimiento.
