Configurado para la adquisición de señales de alta integridad en las plataformas de control Advant OCS y 800xA, el ABB LDSTA-01 (LDSTA-01 Módulos de entrada analógica) proporciona la ejecución física directa del acondicionamiento de la señal analógica y el monitoreo de estado para la instrumentación de procesos.

Identificación del modelo

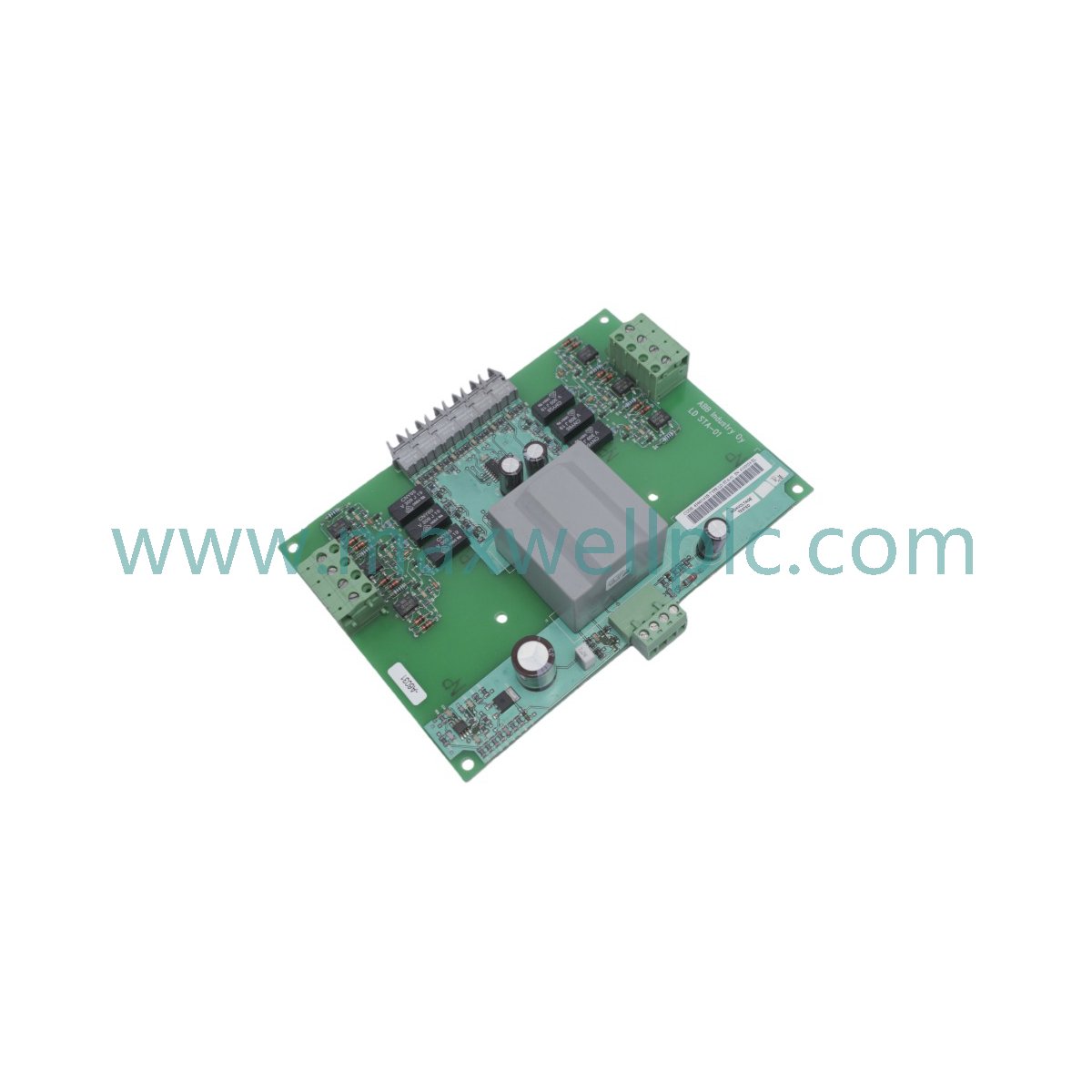

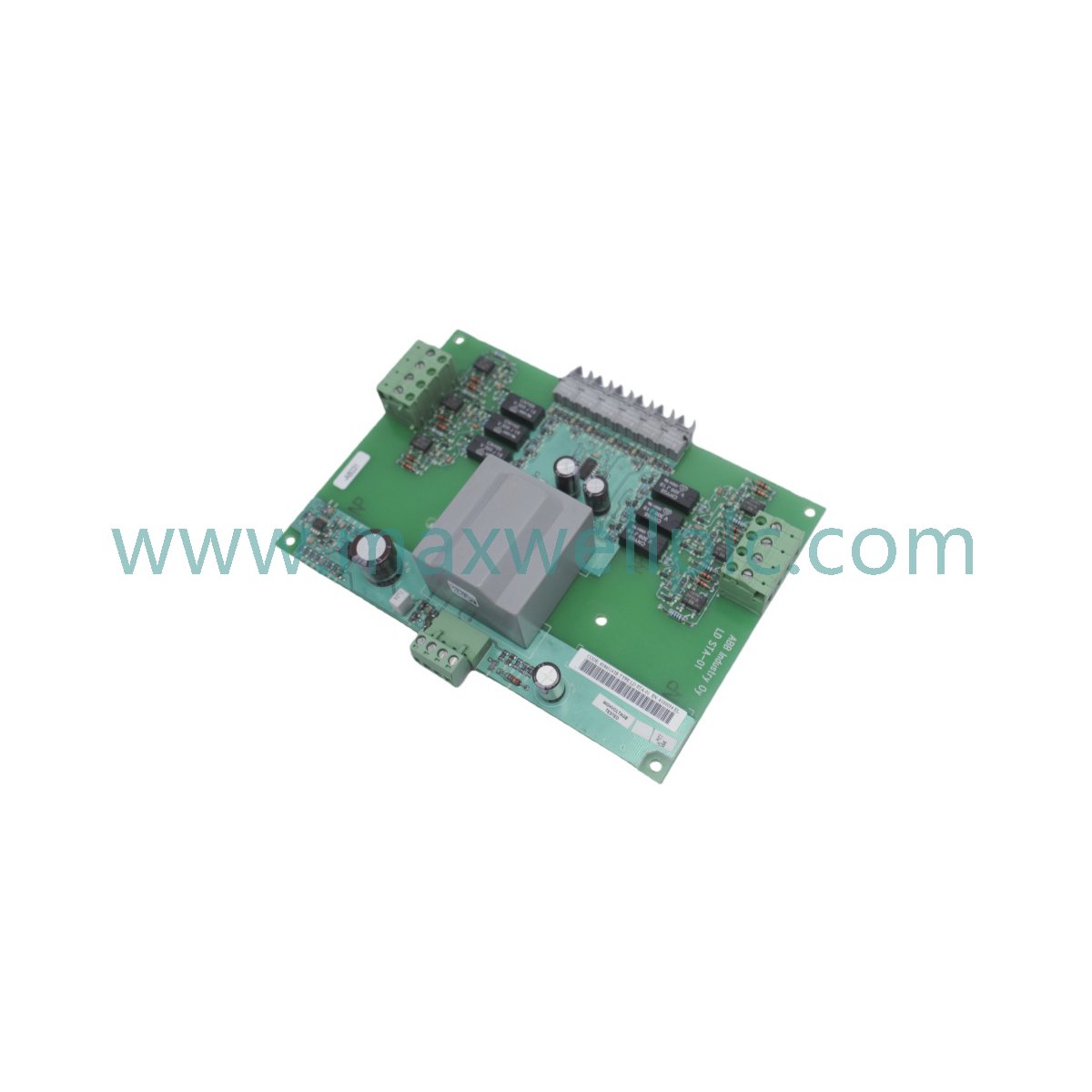

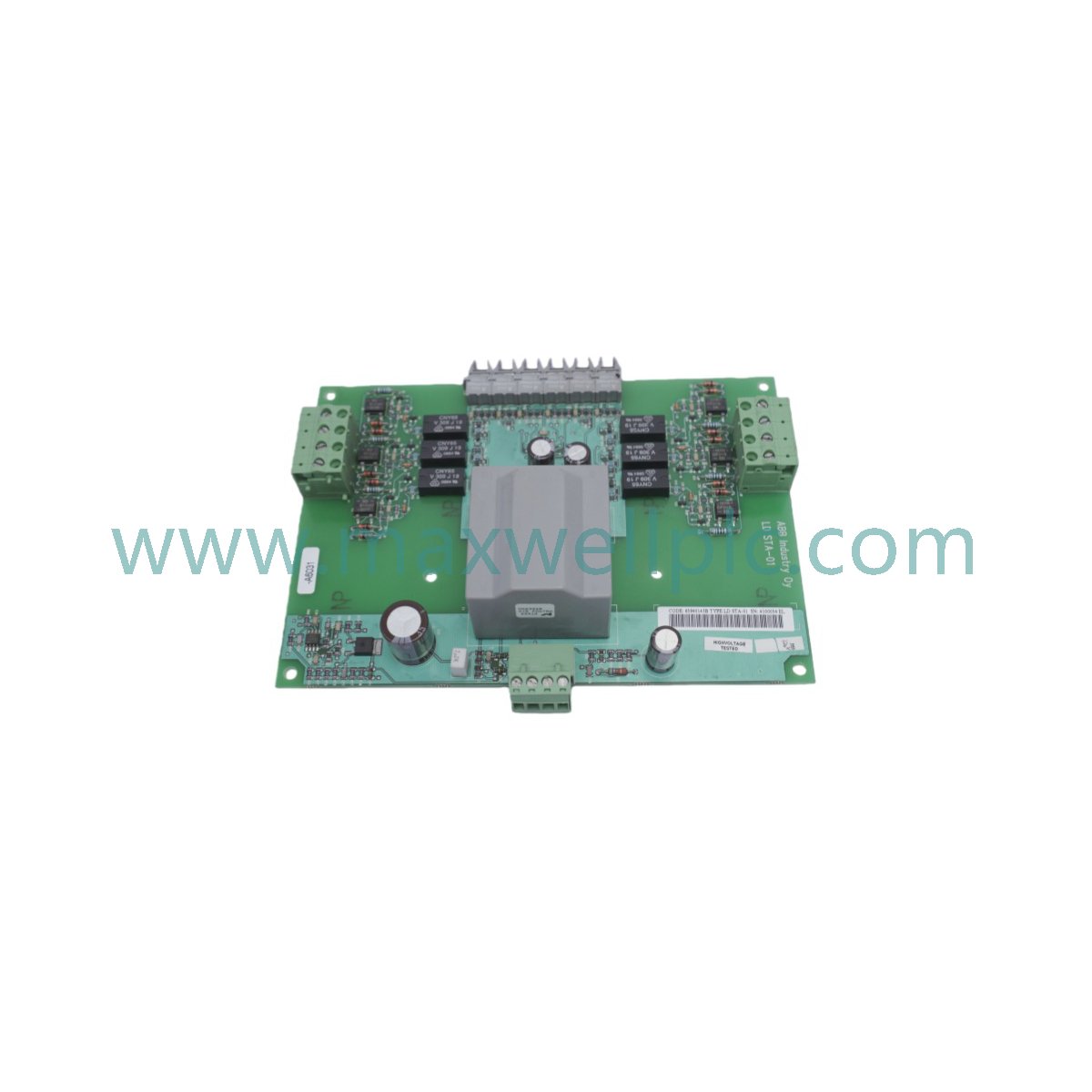

La LDSTA-01 (63940143B) es una placa de interfaz de señal diseñada para sistemas de control de tiristores y gestión de energía. Facilita la conversión de señales analógicas de nivel de campo en datos digitalizados para el procesamiento de la placa posterior del DCS, manteniendo una estricta linealidad de la señal.

Especificaciones de hardware

Comunicación de control y accionamiento industrial de ABB

El módulo LDSTA-01 emplea una velocidad de comunicación de bus de placa posterior determinista para garantizar un rápido rendimiento de datos dentro de la arquitectura Advant OCS. El hardware cuenta con capacidades de escalado de densidad de E/S, lo que permite la expansión dentro de marcos de montaje en rack vertical. A través de su circuitería interna, admite la compatibilidad con el flash de firmware, lo que garantiza la alineación con las actualizaciones de diagnóstico de todo el sistema. La unidad está optimizada para la integridad de la señal en entornos con alta interferencia electromagnética, lo que proporciona bucles de retroalimentación estables para variables de control críticas para el proceso.

## Información para pedidos

• Módulo de entrada analógica LDSTA-01 63940143B.

• Juego de interfaz de bloque de terminales.

• Documentación técnica para la integración de Advant OCS.

Pautas de instalación en campo

Montaje

• Instale el módulo en la ranura de rack vertical designada del marco del controlador Advant OCS o 800xA.

• Asegúrese de que los pines de la placa posterior estén completamente asentados y de que el módulo esté bloqueado en su lugar utilizando los sujetadores del chasis integrados.

Cableado

• Conecte los sensores de campo a los terminales de entrada apropiados, utilizando cableado de par trenzado apantallado para minimizar el ruido de la señal.

• Establezca una referencia de tierra común en el bus de tierra del gabinete para mantener una protección de aislamiento galvánico eficaz.

Preguntas frecuentes

• P: ¿El LDSTA-01 se puede cambiar en caliente?

  R: No. Se debe desconectar la alimentación del módulo y aislar la placa posterior antes de realizar cualquier mantenimiento o retirar el módulo para evitar daños eléctricos.

• P: ¿El módulo admite entradas tanto de tipo sinking como sourcing?

  R: Sí. La lógica de entrada es configurable para manejar señales de tipo sinking o sourcing para varios estándares de transmisores.

• P: ¿Cuál es el propósito del aislamiento galvánico?

  R: Proporciona una barrera de alto voltaje entre los circuitos de campo y el bus interno de la CPU para evitar bucles de tierra y proteger contra sobretensiones.

• P: ¿El módulo es adecuado para el control de accionamientos de tiristores?

  R: Sí. Está optimizado específicamente para sistemas de control de tiristores y aplicaciones de gestión de energía de alto rendimiento.

• P: ¿Se puede utilizar en entornos de alta temperatura?

  R: El módulo está clasificado para funcionar en temperaturas que oscilan entre -25 °C y +70 °C.

• P: ¿Cómo se configura el módulo para diferentes tipos de sensores?

  R: La configuración se gestiona a través del software DCS, que alinea los rangos de entrada con las características eléctricas específicas del instrumento de campo.

• P: ¿Cómo se diagnostican las fallas de comunicación o de entrada?

  R: Las fallas se monitorean a través del sistema DCS central, que lee los registros de estado proporcionados por el firmware del módulo.

• P: ¿El módulo requiere calibración periódica?

  R: La precisión se mantiene mediante el diseño de la circuitería interna; sin embargo, se recomiendan verificaciones de bucle a nivel de sistema durante los intervalos de mantenimiento programados.
