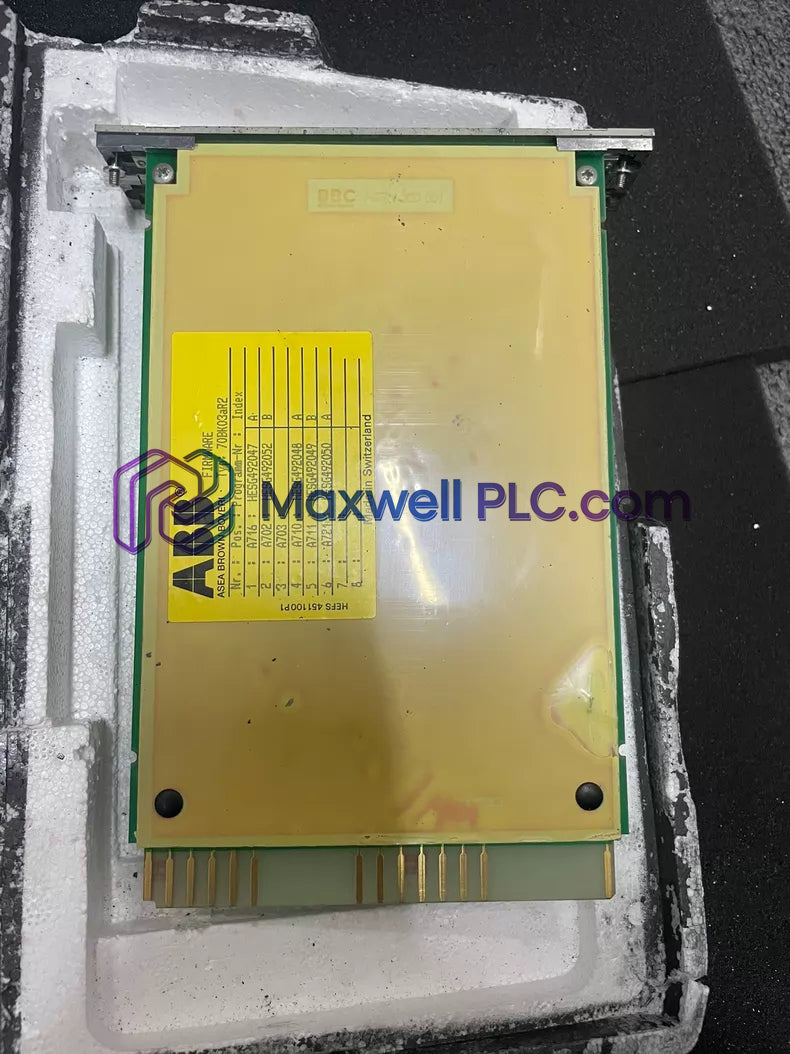

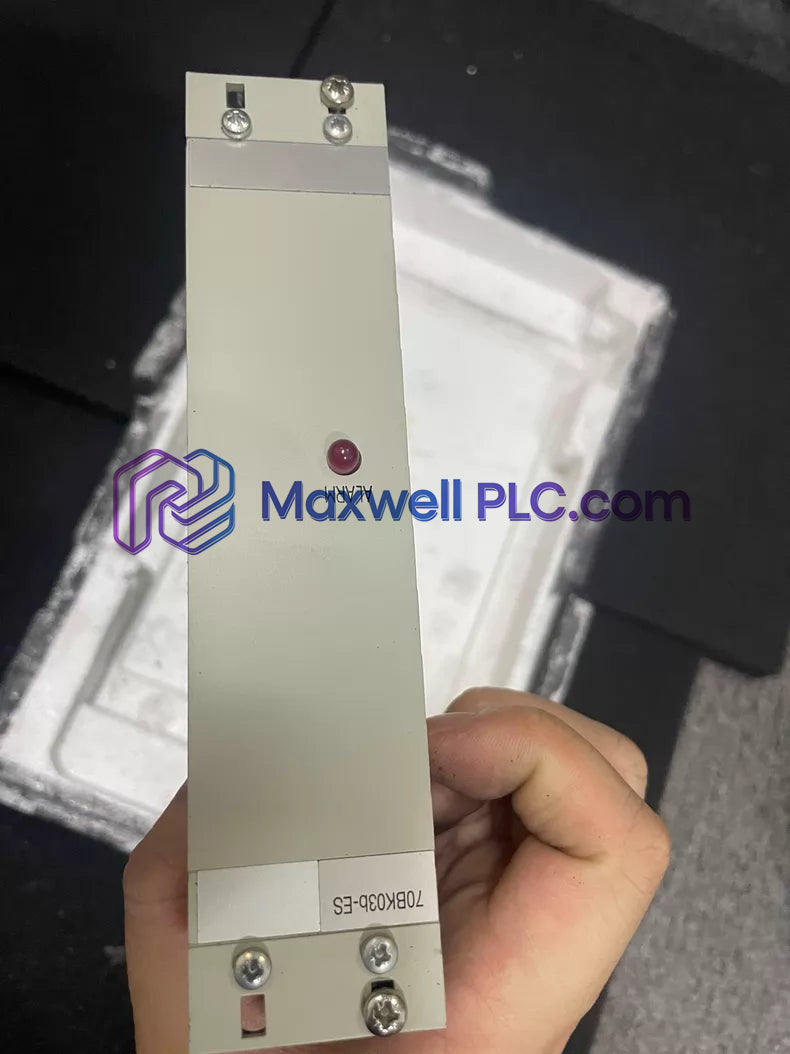

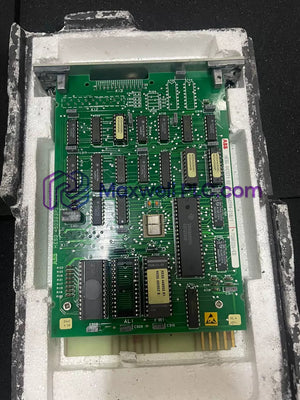

La ABB HESG447271R0002, también catalogada como la tarjeta de circuito de módulo de alarma 70BK03B-ES, funciona como un componente de hardware dedicado para el monitoreo de fallas, el procesamiento de señales de estado de alarma y el acoplamiento de bus dentro de las arquitecturas del sistema Procontrol P13.

Matriz de identificadores técnicos

• Familia de modelo base: 70BK03B-ES
• Número de parte principal: HESG447271R0002
• Revisión de hardware alternativa: HESG447271R2
• Referencia cruzada de piezas de repuesto: HESG447270R0002 / 70BK03BES
• Clasificación funcional: Módulo de alarma de placa de circuito / Módulo de acoplamiento de bus
• Plataforma del sistema: Arquitectura ABB Procontrol P13
• Estado del ciclo de vida: Descatalogado por el fabricante

Especificaciones de hardware

Integración de bus de plano posterior y acondicionamiento de señal de ABB

La placa de circuito de acoplamiento de bus HESG447271R0002 se interconecta directamente con el bus de plano posterior Procontrol P13, transfiriendo vectores de alarma y banderas de estado de diagnóstico a las unidades de procesamiento central sin latencia de bus. La lógica interna de procesamiento de señal gestiona los escaneos cíclicos de hardware, ejecutando el filtrado de entrada para evitar el acoplamiento de ruido transitorio a través de los subracks de la estación local. Las barreras de aislamiento galvánico integradas protegen la lógica de procesamiento del plano posterior de los picos de voltaje del lado del campo, preservando el determinismo de la señal a nivel de microsegundos en racks de control de alta densidad.

Contenido del paquete e información para pedidos

• 1x Módulo de alarma de placa de circuito ABB HESG447271R0002 70BK03B-ES
• 1x Hoja de referencia de especificaciones de hardware de fábrica

Pautas de instalación en campo

• Inserción de subrack: Inserte la tarjeta HESG447271R0002 en la ranura dedicada del subrack Procontrol P13. Deslice la placa a lo largo de los rieles del borde del chasis hasta que el conector trasero de múltiples pines encaje completamente en el zócalo del plano posterior.
• Cableado de campo: Termine los conductores de señal de entrada de alarma en la regleta de terminales del subrack utilizando cable de cobre trenzado clasificado para 300 V (AWG 22 a AWG 14).
• Toma de tierra y blindaje: Conecte los blindajes de la trenza del cable general al riel de tierra del armario central utilizando abrazaderas de blindaje de trenza de 360 grados para minimizar el acoplamiento de ruido electromagnético de alta frecuencia.
• Espacios térmicos: Mantenga un espacio vertical mínimo de 100 mm por encima y por debajo de la carcasa del subrack para asegurar una correcta refrigeración por convección natural dentro del armario.

Preguntas frecuentes

• ¿Se admite el intercambio en caliente del módulo de alarma HESG447271R0002 durante el funcionamiento activo?

  No. La alimentación principal del rack del sistema y la alimentación auxiliar externa del circuito deben desconectarse antes de insertar o extraer el módulo HESG447271R0002 del plano posterior.

• ¿Qué mecanismo de aislamiento de señal existe entre los circuitos de entrada de campo y la lógica del bus del plano posterior?

  El aislamiento galvánico se mantiene utilizando matrices internas de optoacopladores, protegiendo la sensible lógica de procesamiento del plano posterior contra sobretensiones eléctricas del lado del campo.

• ¿Cómo se establece la conexión a tierra funcional para el conjunto de la placa dentro del rack?

  La conexión a tierra se proporciona directamente a través del chasis guía del subrack y los pines de conexión a tierra del plano posterior, manteniendo una resistencia de conexión a tierra inferior a 0,1 ohmios.

• ¿Qué tamaño de conductor se recomienda para el cableado de entrada de alarma en las conexiones de los terminales?

  Utilice conductores de cobre trenzados AWG 22 a AWG 14 (0,34 mm2 a 2,5 mm2) provistos de terminales aislados engarzados para la estabilidad de los terminales.

• ¿Qué límites de temperatura ambiente de funcionamiento se aplican a la carcasa del HESG447271R0002?

  El módulo está especificado para funcionar de forma fiable en temperaturas ambiente que van de 0 a +55 °C en condiciones de humedad sin condensación.

• ¿Cómo maneja el módulo el rebote de contacto mecánico en las líneas de entrada de alarma externas?

  Los filtros de entrada de hardware integrados atenúan el traqueteo de contacto de alta frecuencia y los transitorios de línea antes de que la señal se enganche en el bus del sistema.

• ¿Qué condiciones de almacenamiento se requieren para las tarjetas de circuito HESG447271R0002 de repuesto?

  Las unidades de repuesto deben conservarse en bolsas antiestáticas selladas en un ambiente seco y con temperatura controlada entre -40 y +85 °C.

• ¿El HESG447271R0002 requiere una configuración de puente de hardware antes de la instalación en la ranura?

  El direccionamiento de la ranura y los parámetros funcionales del bus se definen mediante la configuración física de los pines del plano posterior y la configuración del proyecto de firmware del sistema.
