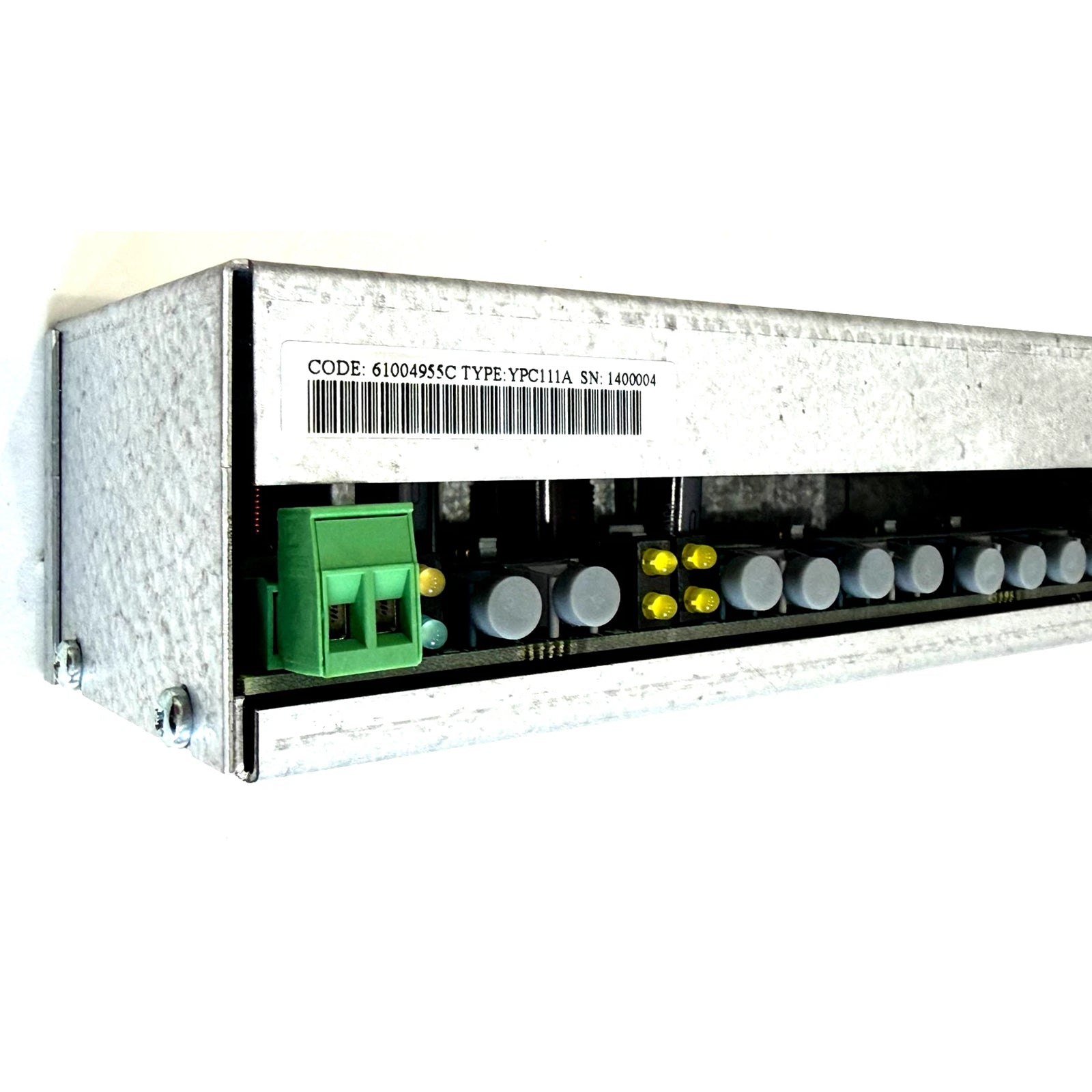

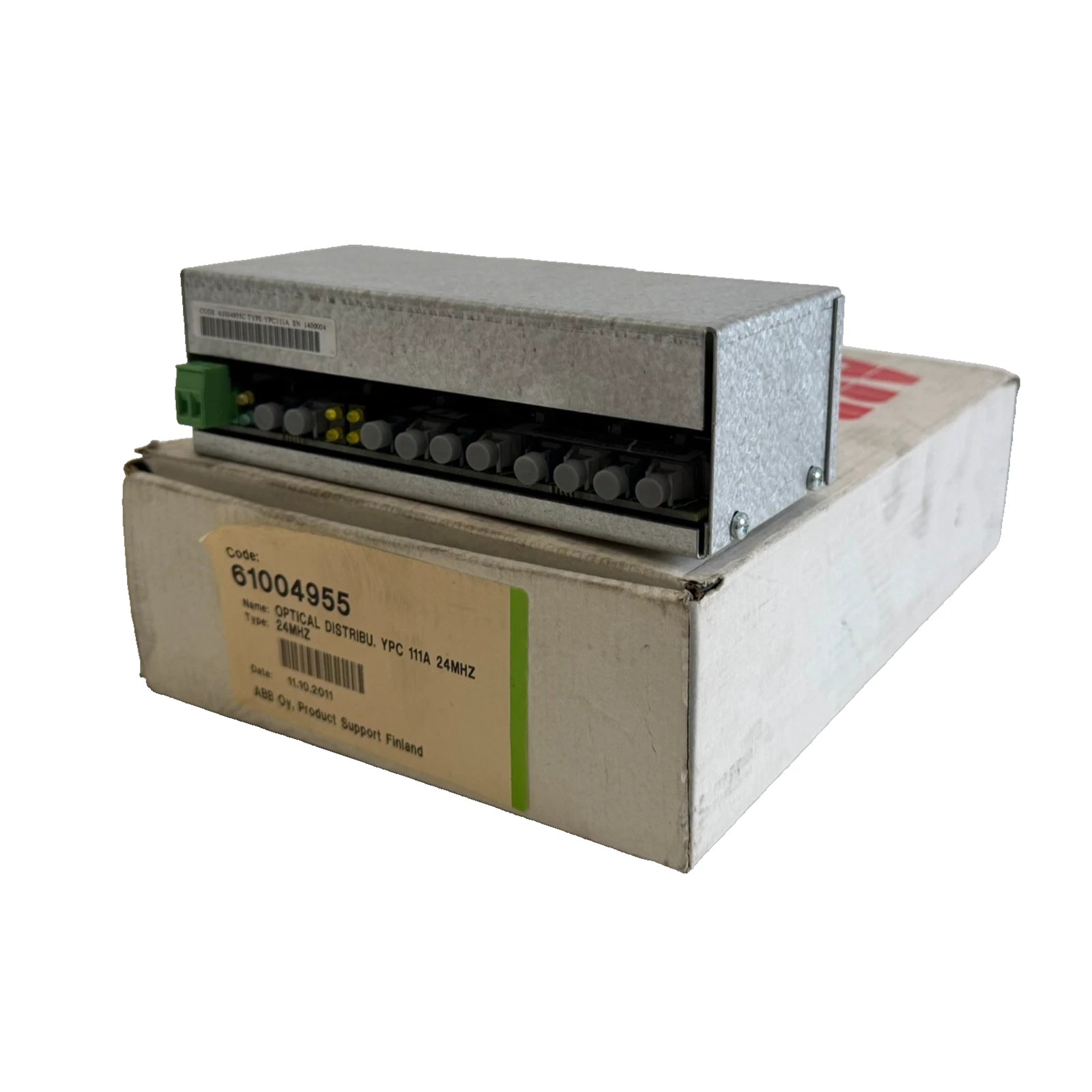

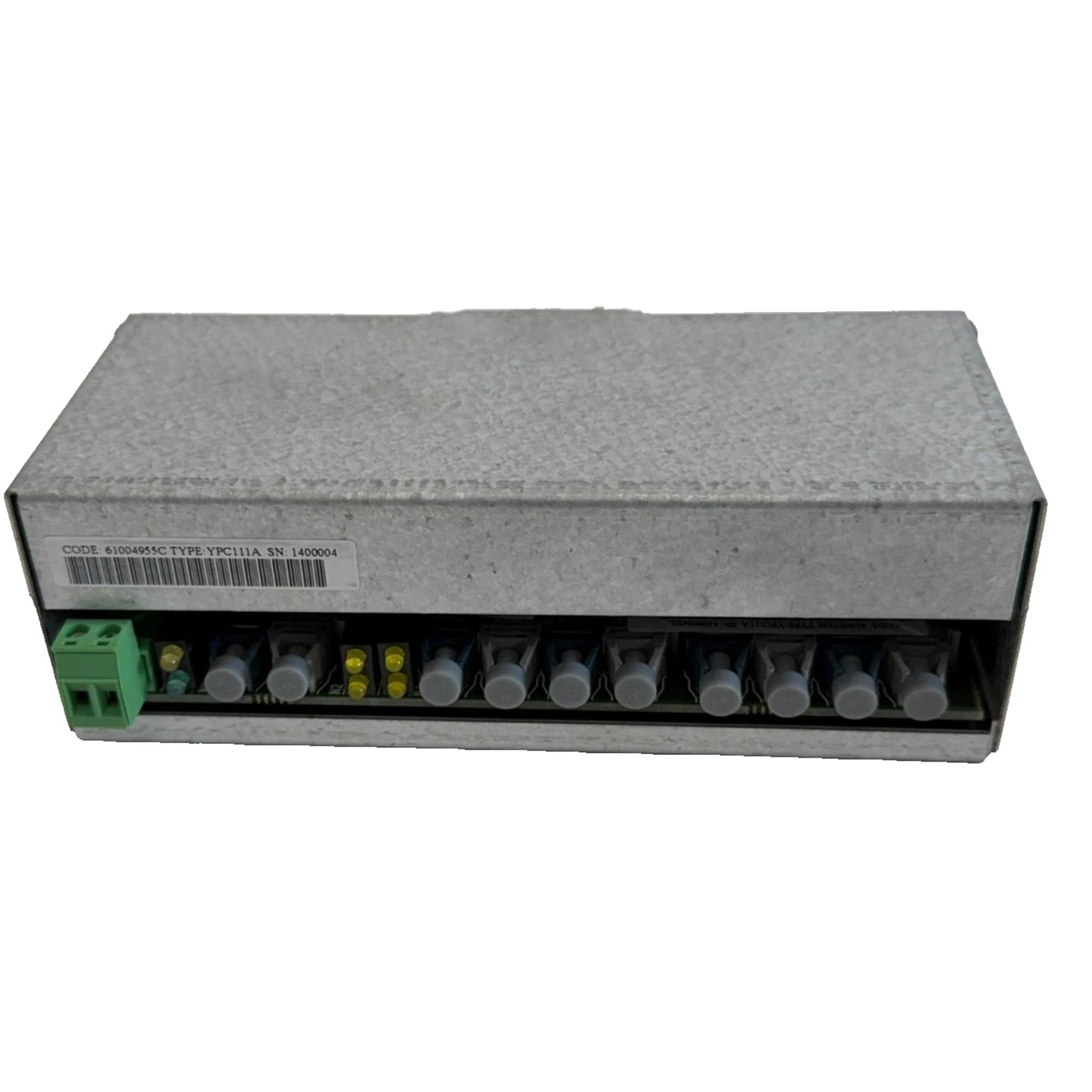

El ABB 3AFE61004955, también catalogado como Módulo Distribuidor de Salida YPC111A, funciona como un componente de hardware dedicado para la distribución de señales ópticas dentro de la arquitectura de automatización industrial.

Matriz de Designación y Nomenclatura

Especificaciones de Hardware

Arquitectura del Controlador Industrial e Integración de Bus

La unidad interactúa directamente con los vectores de comunicación de la placa base local, manejando paquetes de datos de red determinísticos y convirtiéndolos a través de medios de transmisión óptica. La velocidad de transmisión de datos se adhiere a los umbrales de latencia estándar del bus industrial, lo que garantiza una baja fluctuación durante las operaciones de división de la señal. La velocidad de comunicación del bus de la placa base requiere una estricta adherencia a las limitaciones máximas de nodos para evitar tiempos de espera de comunicación. La compatibilidad del flash del firmware se mantiene a través de herramientas de configuración de sistema autorizadas, lo que evita errores de desajuste de versión durante los ciclos de reemplazo en caliente.

Configuración y Contenido del Paquete

• 1 x Módulo Distribuidor de Salida ABB YPC111A
• 1 x Bolsa protectora antiestática para despliegue
• 1 x Resguardo de inspección de conformidad de fábrica

Pautas de Instalación Mecánica y Eléctrica

• Requisitos de conexión a tierra: Fije el chasis del módulo directamente a la placa posterior del gabinete metálico conectado a tierra para eliminar la interferencia electromagnética de alta frecuencia.
• Flujo de aire ambiente: Mantenga una distancia vertical mínima de 50 mm por encima y por debajo de la carcasa del módulo para facilitar la refrigeración por convección natural.
• Manipulación de fibra óptica: Asegúrese de que los puertos del transceptor óptico estén libres de contaminación por polvo; coloque las tapas protectoras antipolvo inmediatamente si se desconectan los puentes de fibra.
• Apriete de terminales: Apriete todos los tornillos del bloque de terminales enchufable a un par de 0,5 Nm para evitar un contacto eléctrico intermitente.

Consulta Operativa y Resolución de Problemas

• P: ¿Este módulo admite la inserción y extracción en vivo con alimentación?

  R: El intercambio en caliente está restringido; desconecte la alimentación del sistema antes de la extracción física para evitar el bloqueo del bus de la placa posterior.

• P: ¿Cuál es el presupuesto máximo de atenuación óptica admitido por los puertos de distribución?

  R: La potencia de salida del transceptor óptico está calibrada para tramos industriales estándar de hasta 100 metros utilizando fibra multimodo.

• P: ¿Cómo se indica el estado de falla interna en el panel frontal?

  R: Los LED de estado de diagnóstico se iluminan en verde fijo para el funcionamiento normal y parpadean en rojo durante las fallas del bus de comunicación.

• P: ¿Puede la unidad funcionar en entornos que superen los +55 °C?

  R: El funcionamiento por encima de +55 °C requiere una reducción de la capacidad de distribución de salida o refrigeración forzada del gabinete.

• P: ¿Qué protocolo rige el enrutamiento de la señal interna del distribuidor?

  R: El módulo gestiona telegramas de capa óptica propietarios mapeados directamente desde el controlador de rack host.

• P: ¿Es necesario un fusible de fuente de alimentación externo para la entrada de alimentación de 24 V CC?

  R: Sí, instale un fusible externo de acción rápida de 2,0 A en la alimentación de entrada para proteger los circuitos internos.

• P: ¿Qué mantenimiento se requiere para las interfaces ópticas a lo largo del tiempo?

  R: Se recomienda una inspección periódica utilizando hisopos de limpieza óptica sin pelusa cada 12 meses en entornos polvorientos.

• P: ¿Cómo se realiza la actualización del firmware en esta revisión de hardware específica?

  R: La actualización del firmware debe ejecutarse a través de la interfaz del controlador maestro utilizando el software de ingeniería designado.
