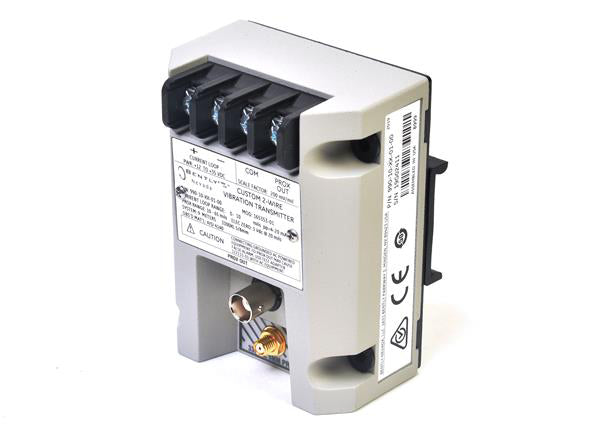

El Bently Nevada 990-10-XX-01-05 MOD:165353-07, también catalogado como transmisor de vibraciones 990, funciona como un componente de hardware dedicado para el acondicionamiento de señales de vibración y la monitorización de desplazamientos dentro de los sistemas de monitorización de maquinaria de Bently Nevada.

Detalles de configuración

El 990-10-XX-01-05 MOD:165353-07 es un transmisor de vibraciones de la serie 990 configurado con un rango de medición de 0-10 mils de pico a pico, opciones de longitud de sistema seleccionables de 5,0 metros y 7,0 metros, montaje en carril DIN de 35 mm y configuración de aprobación para zonas peligrosas.

Matriz de configuración del modelo

Especificaciones del hardware

Características de procesamiento de señales de corrientes de Foucault

El transmisor de la serie 990 recibe señales de vibración de sistemas de sonda de proximidad de corrientes de Foucault compatibles y convierte las mediciones de desplazamiento en salidas eléctricas acondicionadas. El rango de escala configurado determina la relación entre el desplazamiento de entrada de la sonda y la respuesta de salida del transmisor.

Se requiere la verificación de la escala de la sonda de corrientes de Foucault durante la instalación para garantizar la conversión correcta de la amplitud de vibración. La validación de la tensión de entrehierro, incluido el objetivo típico de entrehierro de la sonda de -10 VCC, debe comprobarse de acuerdo con los requisitos del sistema de monitorización de proximidad conectado.

Interfaz de monitorización de dinámica de rotores

El 990-10-XX-01-05 MOD:165353-07 proporciona acondicionamiento de señal para circuitos de medición de vibraciones de maquinaria rotativa. El rango de respuesta de frecuencia de 5 Hz a 6.000 Hz admite la transmisión de señales de vibración en un amplio espectro de funcionamiento de la maquinaria.

Se requiere un correcto tendido de cables para reducir las interferencias eléctricas y la diafonía. Las prácticas de puesta a tierra de la señal y terminación del blindaje deben seguir los requisitos de instalación del equipo de monitorización de Bently Nevada asociado.

Información para pedidos

• 1 transmisor de vibraciones Bently Nevada 990-10-XX-01-05 MOD:165353-07
• 1 conjunto de electrónica de transmisor de la serie 990
• 1 conjunto de clip de montaje en carril DIN de 35 mm
• 1 conjunto de opción de aprobación para zonas peligrosas configurada

Directrices de instalación en campo

Montaje mecánico

• Instale el transmisor en un carril DIN de 35 mm compatible.
• Confirme que la ubicación de la instalación coincide con la clasificación de zona peligrosa especificada.
• Proporcione acceso suficiente para el cableado de los terminales y la inspección.

Instalación eléctrica

• Conecte una fuente de +12 a +35 VCC en el terminal del transmisor.
• Asegúrese de que la resistencia total del bucle se mantenga dentro del límite especificado de 1.000 ohmios, incluida la resistencia del cable.
• Separe el cableado de la señal de vibración de los cables de alimentación de alta corriente.

Verificación de la señal

• Confirme la escala de la sonda antes de la puesta en marcha.
• Verifique la respuesta de salida de vibración con respecto a la entrada de desplazamiento esperada.
• Compruebe las conexiones de blindaje y puesta a tierra para minimizar las interferencias de la señal.

Preguntas frecuentes

• ¿Qué rango de vibración admite el 990-10-XX-01-05?

  Esta configuración admite un rango de medición de 0-10 mils de pico a pico, equivalente a un desplazamiento de 0-250 um de pico a pico.

• ¿Cuál es el rango de temperatura de funcionamiento?

  El transmisor funciona de -35 °C a +85 °C y se puede almacenar de -52 °C a +100 °C.

• ¿Qué tensión de alimentación se requiere?

  La unidad requiere una fuente de alimentación de entrada de +12 a +35 VCC conectada directamente al terminal del transmisor.

• ¿Cuál es el rango de respuesta de frecuencia?

  El transmisor proporciona una respuesta de frecuencia de 5 Hz a 6.000 Hz con límites de +0 y -3 dB.

• ¿Qué método de montaje se incluye?

  El modelo configurado incluye clips para carril DIN de 35 mm para la instalación en panel.

• ¿Qué aprobaciones de zonas peligrosas se incluyen?

  Esta configuración incluye las opciones de aprobación CSA División 2, ATEX Zona 0, ATEX Zona 2 y marítima ABS.

• ¿Cuál es la resistencia máxima del bucle?

  La resistencia máxima del bucle es de 1.000 ohmios, incluida la resistencia del cable, cuando se funciona a 35 VCC.

• ¿Requiere el transmisor calibración de la sonda?

  La escala de la sonda y la verificación de la tensión de entrehierro deben completarse para que coincidan con el sistema de medición de corrientes de Foucault conectado.
