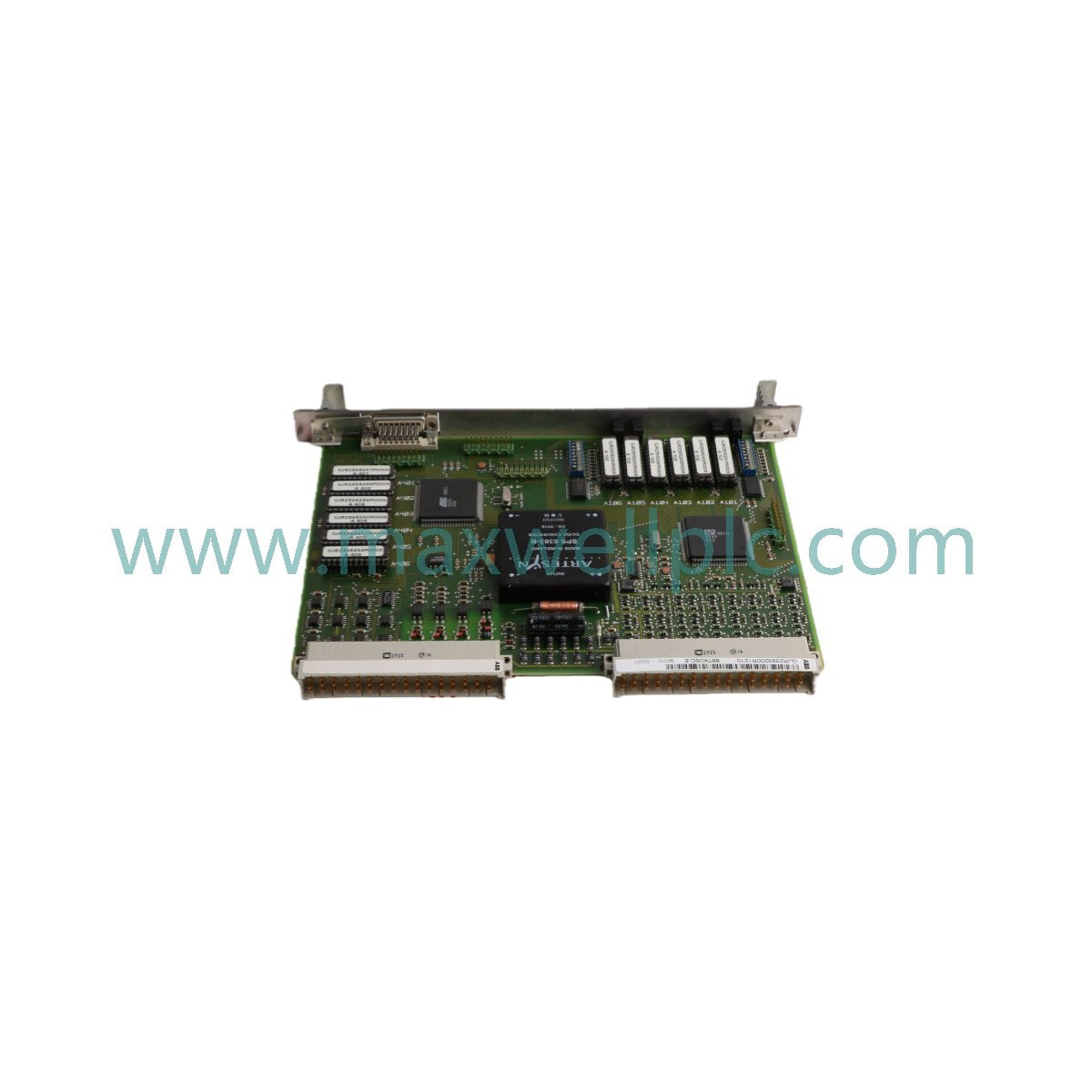

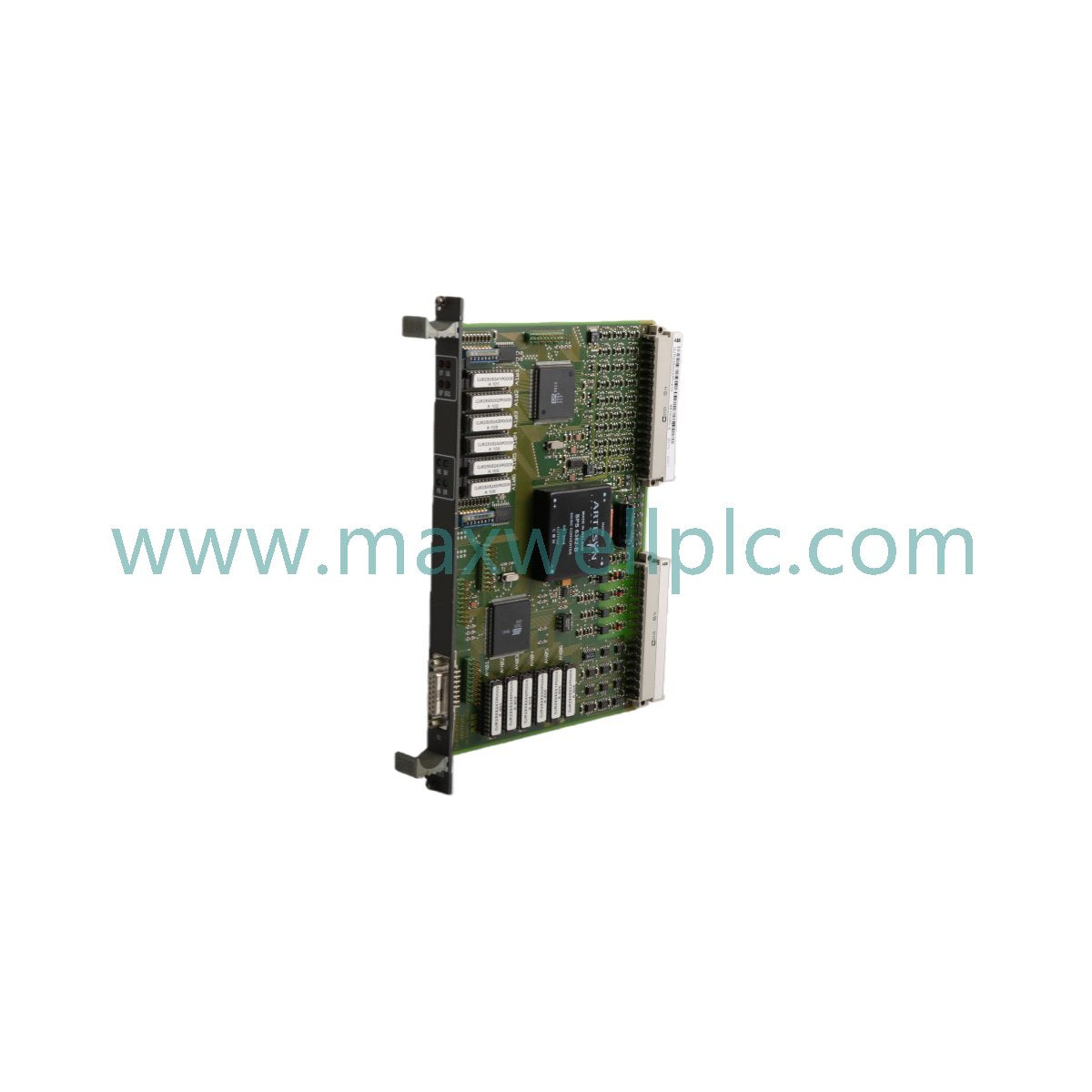

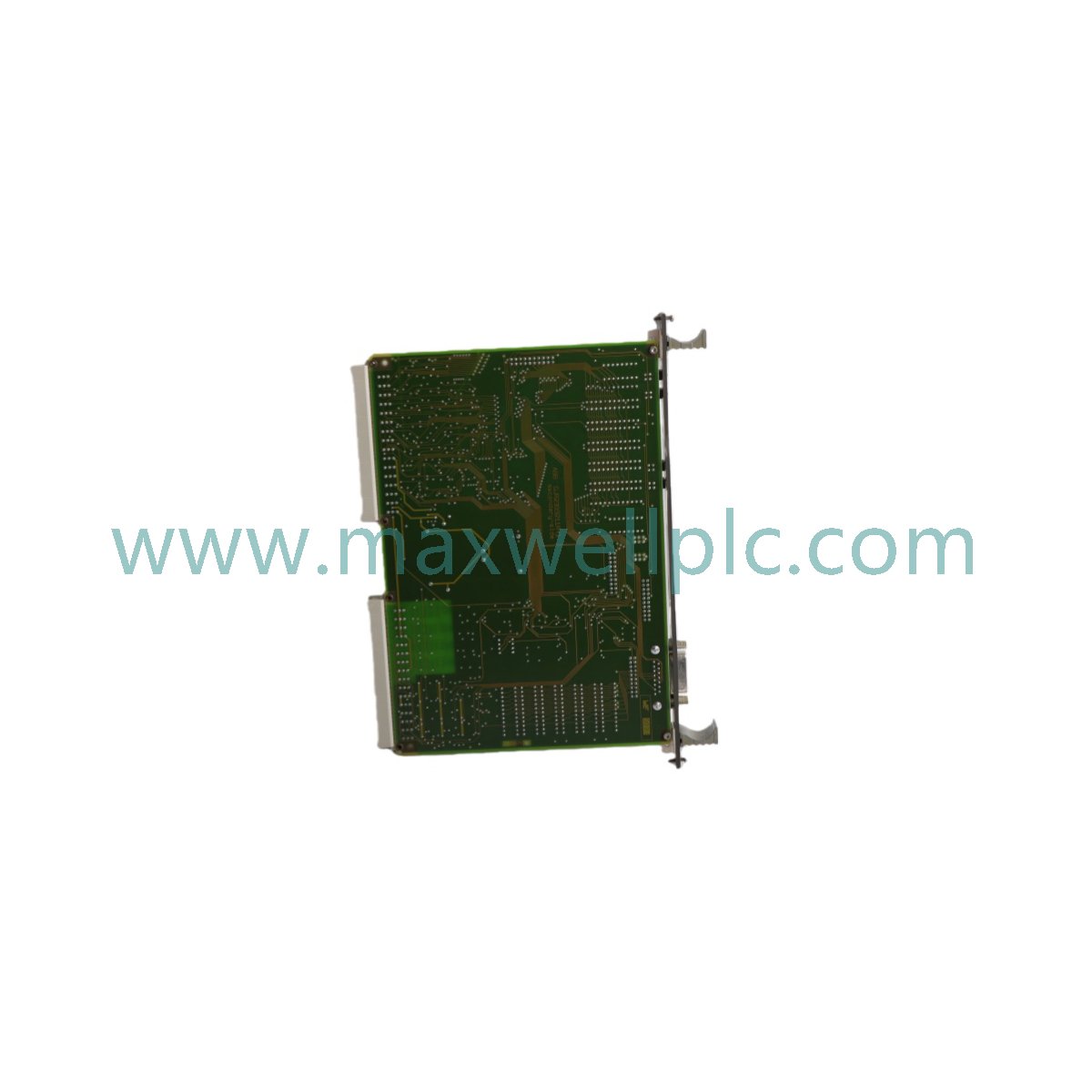

Configurado para la integración de red de alta velocidad en plataformas PROCONTROL P14, el ABB 88FK05 GJR2393600R0100 (Módulo de acoplamiento de bus remoto 88FK05) proporciona acoplamiento de señal física directo entre el bus remoto distribuido y los segmentos de bus 88.

Matriz identificadora de modelo

El 88FK05 (GJR2393600R0100) es un conjunto de interfaz pasiva. La designación del modelo identifica la geometría del circuito de acoplamiento, y el número de pieza GJR2393600R0100 significa la revisión de hardware estándar compatible con los ensamblajes de rack PROCONTROL P14. No hay subvariantes de hardware ajustables por el usuario ni puertas lógicas de firmware programables presentes.

Especificaciones de hardware

Rendimiento de la interfaz de red de control

El módulo admite la velocidad de comunicación del bus de la placa base y la sincronización de red determinista necesaria para las operaciones de PROCONTROL P14. El hardware está diseñado para la escalabilidad de densidad de E/S mediante la conexión de segmentos de red ramificados sin necesidad de inyección de energía activa o procesamiento de datos dependiente del firmware. La integridad de la señal se mantiene a través de rutas de terminación pasivas, minimizando las posibles latencias de conversión de protocolo y asegurando un intercambio de datos transparente a través del bus remoto. La arquitectura cumple con los requisitos de compatibilidad electromagnética para zonas de instalación industrial de alto voltaje.

Información para pedidos

• Módulo de acoplamiento de bus remoto 88FK05 GJR2393600R0100

• Documentación técnica para la integración de PROCONTROL P14

• Embalaje de transporte seguro contra ESD

Guías de instalación en campo

• Montaje: Instale el módulo en la ranura P14 designada; asegúrese de que la fuerza de asiento del módulo sea suficiente para acoplar los terminales del conector de la placa base.

• Cableado: Utilice cables de bus blindados apropiados para las interfaces de bus remoto y bus 88 para mantener la integridad del blindaje de la señal.

• Terminación: Verifique que las resistencias de terminación del bus estén correctamente configuradas según los requisitos de la topología de red del sistema para evitar reflejos de señal.

• Conexión a tierra: Fije el chasis del módulo al bus de conexión a tierra del rack para mantener una ruta continua de baja impedancia para la supresión de EMI.

• Inspección: Examine todos los pines del conector de la interfaz en busca de deformaciones mecánicas antes de la inserción en el rack del sistema.

Preguntas frecuentes

• P: ¿El 88FK05 requiere una fuente de alimentación externa?

  R: No. El módulo presenta un diseño operativo pasivo, lo que elimina la necesidad de alimentación externa y reduce el potencial de fallos electrónicos.

• P: ¿El 88FK05 se puede conectar y desconectar en caliente durante el funcionamiento del sistema?

  R: No. La comunicación de la red del sistema debe aislarse o el segmento de rack específico debe desactivarse antes de instalar o quitar el módulo para evitar interrupciones del bus.

• P: ¿Cuál es el impacto del diseño pasivo en el rango de la señal?

  R: El diseño pasivo requiere que las longitudes de los cables del bus cumplan con las especificaciones estándar del sistema para evitar la atenuación y los errores de sincronización en la red.

• P: ¿Cómo se procesan los paquetes de datos con este módulo?

  R: El módulo funciona como una unión de acoplamiento pasiva; no realiza procesamiento activo de datos ni almacenamiento en búfer de paquetes.

• P: ¿Se puede utilizar este módulo tanto en configuraciones de bus remoto como de bus 88?

  R: Sí, está equipado con interfaces para ambos, lo que le permite actuar como un concentrador de puente entre diversas ramas de la red del sistema P14.

• P: ¿Qué indica que el módulo no está correctamente acoplado?

  R: Los problemas de conexión se manifiestan como tiempos de espera de comunicación o pérdida de paquetes de datos en el bus, visibles a través de la interfaz de diagnóstico de red del controlador del sistema.

• P: ¿Se requiere mantenimiento de firmware para este módulo?

  R: No. La arquitectura de hardware pasiva no contiene firmware y es inmune a la obsolescencia o los requisitos de actualización relacionados con el software.

• P: ¿Cuál es la causa principal de la falla de comunicación en este módulo?

  R: La falla generalmente se atribuye a una mala terminación del cable, pines del conector oxidados o una terminación de red incorrecta al final del segmento del bus.
