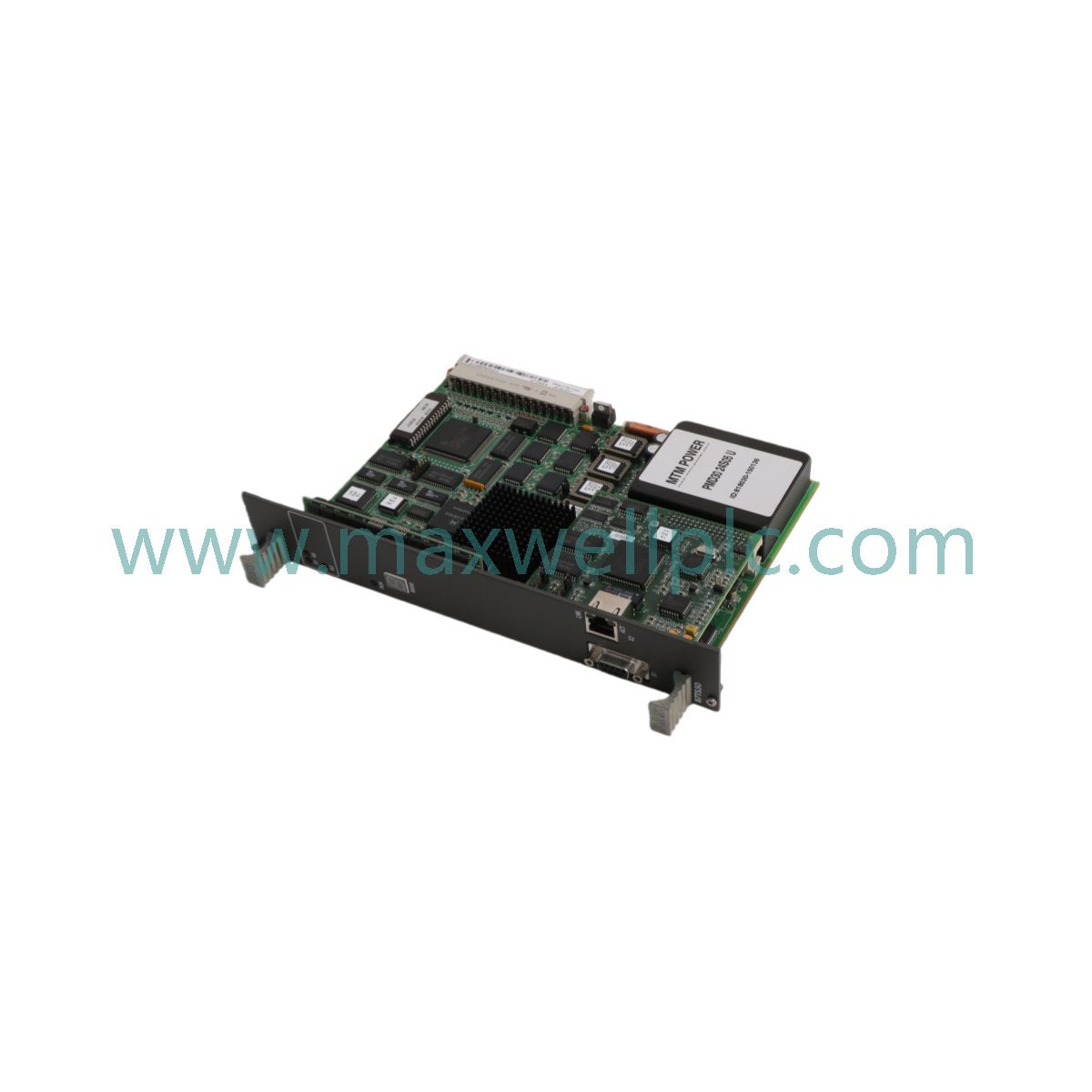

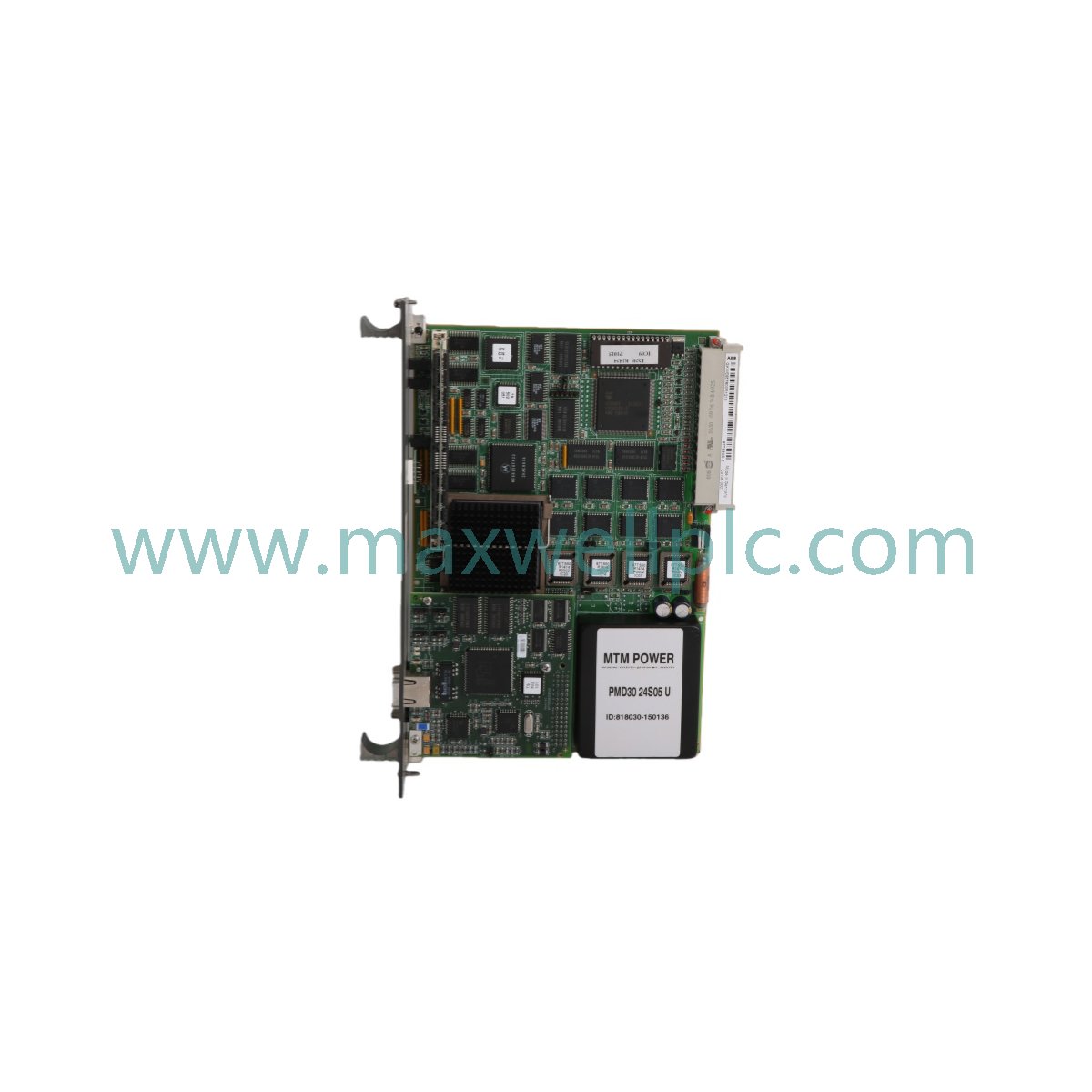

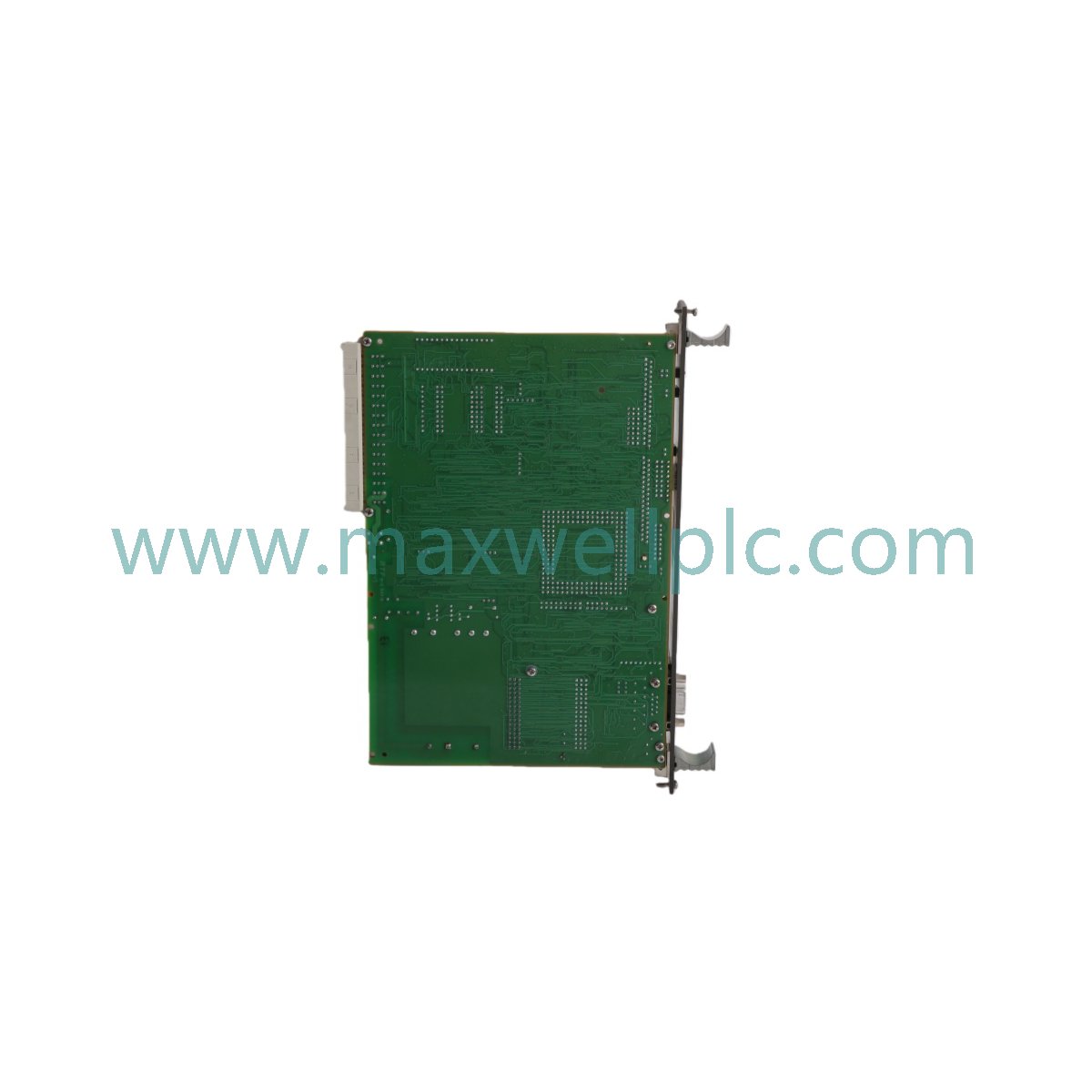

El ABB 87TS50E-E GKWE857800R1223, también catalogado como el Módulo de acoplamiento del sistema 87TS50E-E, funciona como un componente de hardware dedicado para la interfaz de señales y el intercambio de datos entre el bus local y los circuitos de front-end dentro de las plataformas Procontrol P13 DCS.

Configuración e identificación del módulo

El 87TS50E-E (GKWE857800R1223) es un módulo de interfaz de arquitectura fija. El identificador del modelo especifica la unidad de procesamiento basada en DSP/FPGA, mientras que el número de pieza GKWE857800R1223 indica la revisión actual del hardware para la integración del sistema P13. El módulo no contiene subplacas intercambiables en campo; las características funcionales se establecen mediante parámetros de software definidos en el configurador del sistema.

Especificaciones de hardware

Características de integración de Procontrol P13

El módulo mantiene la velocidad de comunicación del bus del backplane requerida para el monitoreo de procesos en tiempo real dentro de la arquitectura P13. Admite compatibilidad con firmware flash, lo que facilita las actualizaciones de la lógica del sistema a través de la interfaz de ingeniería. La integración admite el escalado de la densidad de E/S al permitir la asignación de múltiples canales de direccionamiento no consecutivos. El módulo garantiza la ejecución determinista de las señales de salida, minimizando la fluctuación a través del motor DSP interno. La integridad de la comunicación se mantiene a través de la interfaz UART de bus local patentada, lo que garantiza una sincronización perfecta de los paquetes de datos con el sistema host.

Información para pedidos

• Módulo de acoplamiento del sistema 87TS50E-E GKWE857800R1223

• Documentación técnica estándar de cumplimiento e integración de sistemas

• Embalaje protector con clasificación ESD

Pautas de instalación y puesta en marcha

• Montaje: Verifique que la ranura del rack esté libre de residuos antes de la inserción; asegúrese de que el módulo esté completamente encajado para garantizar el acoplamiento de los pines del backplane.

• Configuración: Utilice el software P13 Configurator para asignar direcciones y parámetros de canal; evite la modificación manual de la configuración interna del hardware.

• Simulación: Utilice las funciones integradas de forzado de canal y simulación de señal para validar la respuesta del hardware aguas abajo antes de la activación del proceso.

• Conexión a tierra: Mantenga la conexión chasis-rack para garantizar una inmunidad electromagnética y un blindaje de señal efectivos.

• Inspección: Realice verificaciones periódicas de los LED de estado y los registros de diagnóstico del sistema para confirmar que el módulo se encuentra dentro de los parámetros operativos.

Preguntas frecuentes

• P: ¿El 87TS50E-E se puede intercambiar en caliente en un rack P13?

  R: No. La alimentación del sistema debe aislarse del backplane del rack antes de la instalación o extracción para evitar posibles daños al FPGA y la lógica del bus local.

• P: ¿Cómo maneja el módulo el direccionamiento no consecutivo?

  R: El direccionamiento de canales se define mediante software en el P13 Configurator, lo que permite al módulo asignar señales a ubicaciones de memoria no contiguas.

• P: ¿Cuál es el papel principal del FPGA en este módulo?

  R: El FPGA maneja el enrutamiento de señales de baja latencia y la coordinación de temporización, asegurando que se mantenga la resolución de 16 bits durante la transferencia de datos desde el bus local.

• P: ¿Cómo se simulan las condiciones de salida durante las pruebas?

  R: La simulación se realiza a través del software de configuración, que ordena al DSP que emita valores específicos para verificar las respuestas de los componentes aguas abajo.

• P: ¿El módulo se desvía con el tiempo?

  R: Como módulo DSP/FPGA de base digital, no está sujeto a la deriva analógica común en las generaciones anteriores de hardware de interfaz.

• P: ¿Puedo reemplazar un módulo de acoplamiento P13 antiguo por el 87TS50E-E?

  R: Sí, está diseñado para la compatibilidad con versiones anteriores, siempre que el firmware del sistema P13 admita los parámetros de configuración del módulo.

• P: ¿Qué indica que el módulo ha fallado?

  R: Las fallas internas de hardware se informan a través de los indicadores de diagnóstico del sistema P13 y se registran en el búfer de registro de errores del controlador.

• P: ¿Se requiere energía externa para la salida de señal?

  R: El módulo obtiene su energía de funcionamiento del backplane del rack; consulte el manual del sistema para conocer los requisitos específicos de capacidad de carga para las salidas analógicas.
