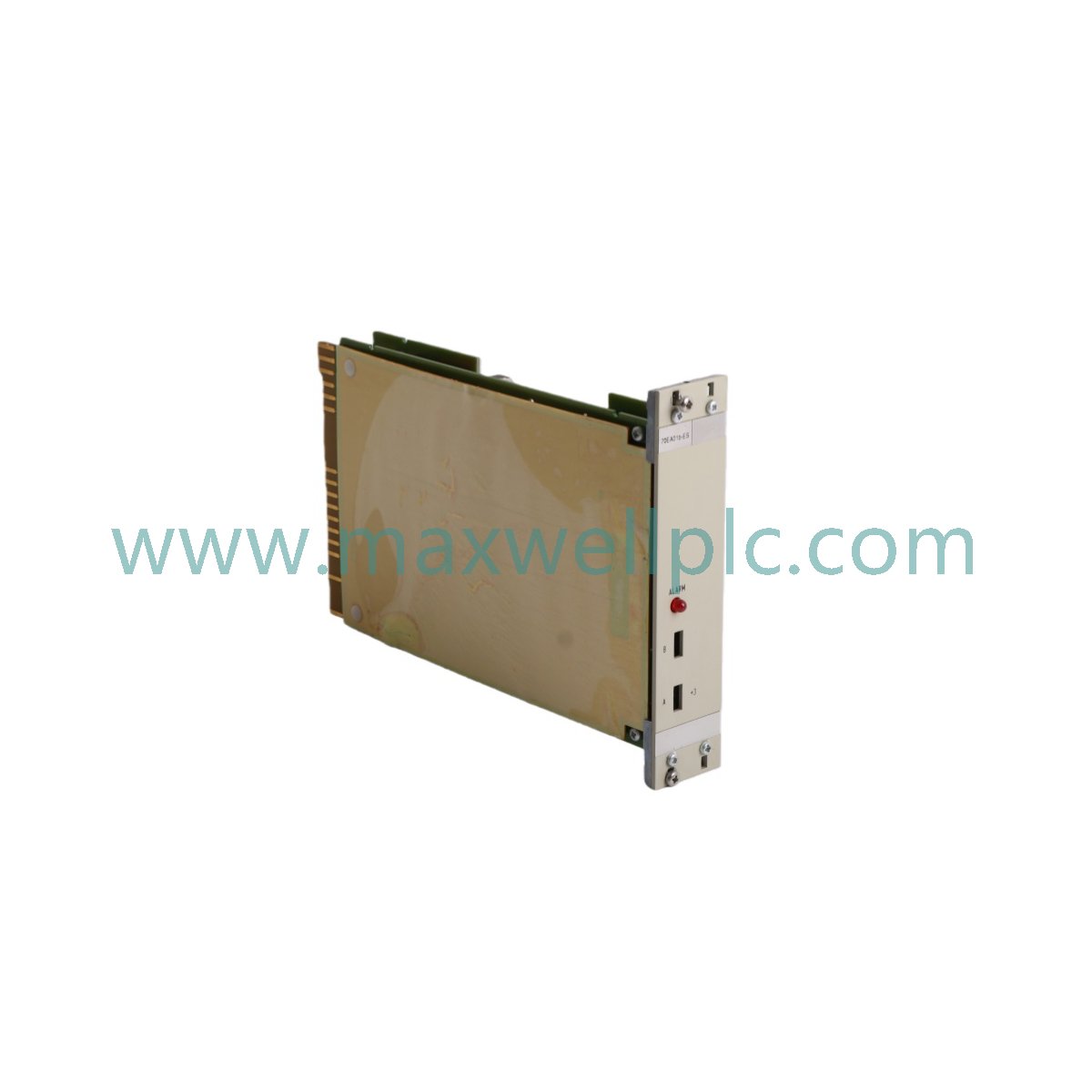

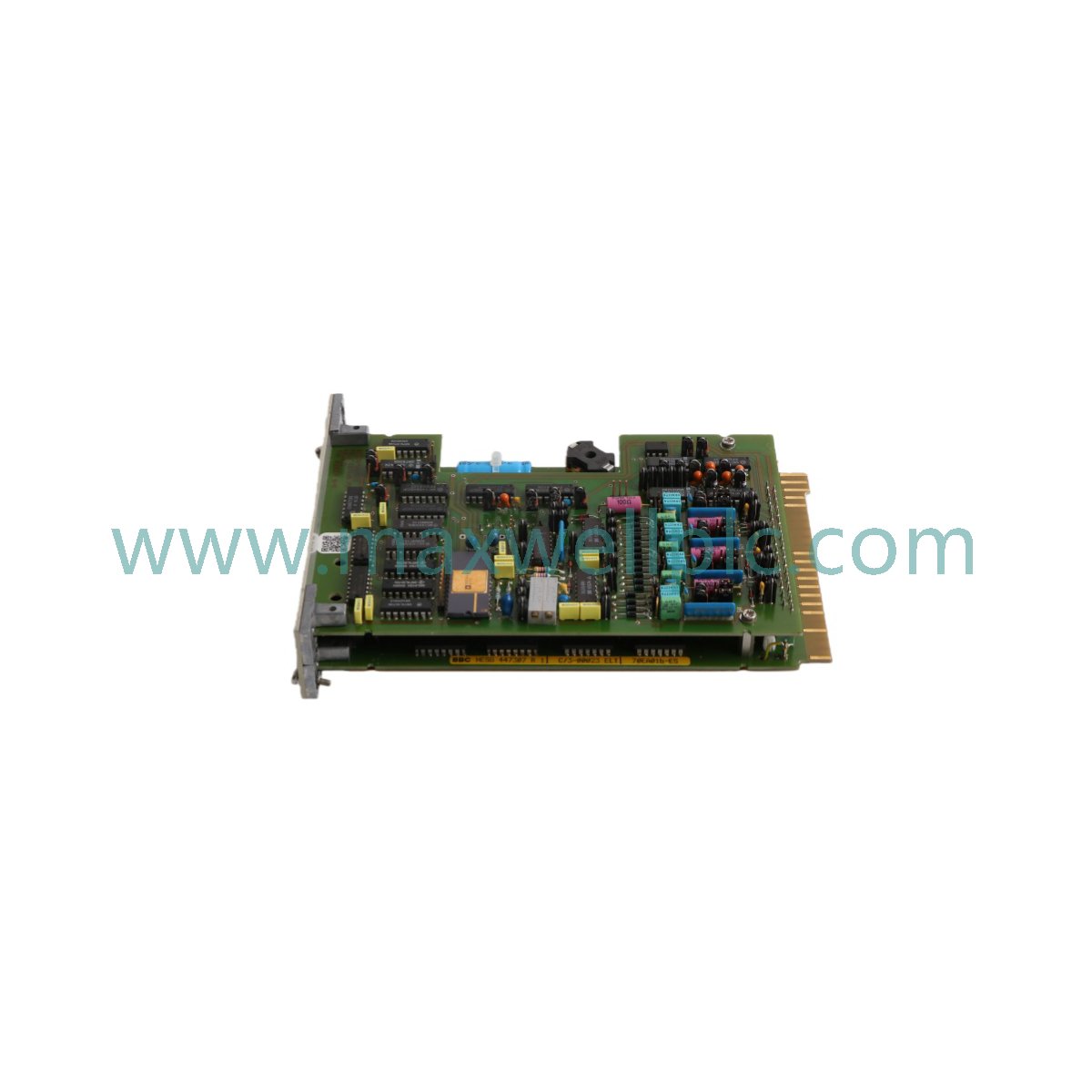

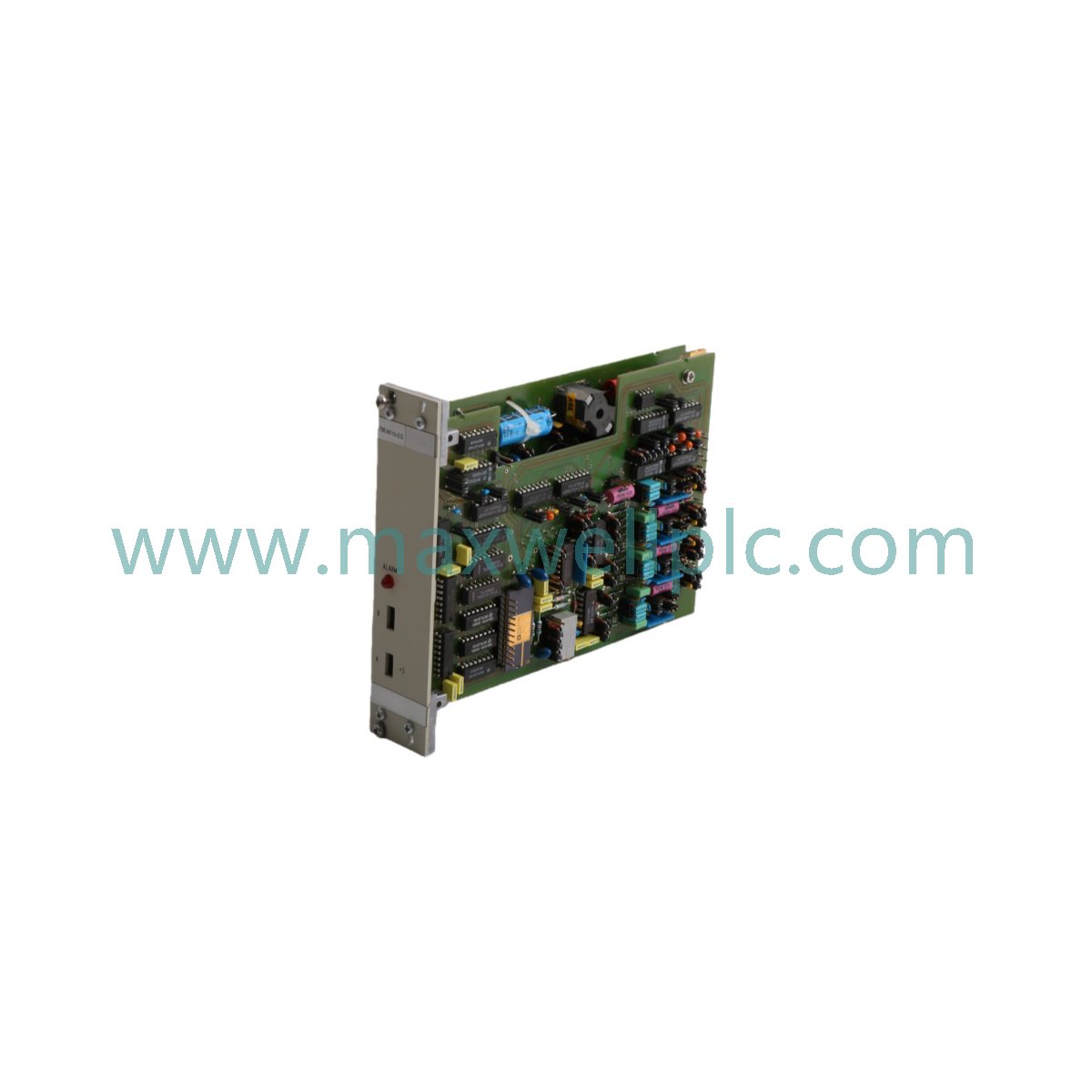

El ABB HESG447449R1, también catalogado como el módulo de relé 70LR01A-E, funciona como un componente de hardware dedicado para la conmutación de señales y el aislamiento eléctrico dentro de las arquitecturas DCS Procontrol P13. Este módulo proporciona una ejecución física directa del control de salida basado en relés, manteniendo el aislamiento entre la lógica de control interna y los dispositivos ejecutivos a nivel de campo.

Identificación del Modelo

El 70LR01A-E (HESG447449R1) es un módulo de salida de relé especializado diseñado para la automatización de sistemas de potencia. Integra la parametrización definida por software a través de la herramienta P13 Configurator, reemplazando la configuración tradicional de jumpers físicos con lógica de configuración digital.

Especificaciones de Hardware

Comunicación de Control y Accionamiento Industrial ABB

El 70LR01A-E utiliza la velocidad de comunicación determinista del bus de placa posterior para interconectarse con el sistema Procontrol P13. Admite la escalabilidad de la densidad de E/S y proporciona compatibilidad con flash de firmware para la integración del sistema y la optimización del bucle de control. La arquitectura está diseñada para mantener una comunicación de alta velocidad dentro del rack DCS, asegurando que los registros de estado y los comandos de control se procesen con una latencia mínima, lo que respalda las operaciones de relé sincronizadas y el direccionamiento preciso del bus local.

## Información de pedido

• Módulo de relé HESG447449R1 70LR01A-E.

• Cable de interfaz para la herramienta P13 Configurator.

• Documentación técnica y manual de configuración.

Pautas de Instalación en Campo

Montaje

• Fije el módulo en el rack Procontrol P13, asegurando un contacto firme con la interfaz del bus de placa posterior.

• Verifique que el mecanismo de bloqueo esté activado para mantener la estabilidad en condiciones operativas.

Cableado

• Conecte los dispositivos de campo a los terminales del módulo utilizando conductores con la clasificación adecuada para la carga de conmutación.

• Observe la distancia de separación entre las líneas de control de alta tensión y el cableado de señal de baja tensión para evitar el acoplamiento inductivo.

Preguntas Frecuentes

• P: ¿El módulo requiere puentes manuales para la configuración?

  R: No. El 70LR01A-E utiliza parametrización definida por software a través de la herramienta P13 Configurator.

• P: ¿El módulo es de conexión en caliente (hot-swappable)?

  R: No. La alimentación del sistema y la conexión del bus deben desconectarse antes de retirar el módulo para evitar arcos eléctricos o daños en la placa posterior.

• P: ¿Cómo se conecta el módulo al P13 Configurator?

  R: Utiliza una interfaz serie o USB para la configuración de parámetros basada en software.

• P: ¿Se puede utilizar este módulo en racks P13 existentes?

  R: Sí, es totalmente compatible con las arquitecturas de rack Procontrol P13 existentes para aplicaciones de expansión o modernización.

• P: ¿Cómo gestiona el desgaste del relé?

  R: La arquitectura de conmutación interna está diseñada para un funcionamiento de alto ciclo, pensada para resistir la soldadura de contactos y la degradación mecánica.

• P: ¿Cómo se informan las fallas de comunicación?

  R: Los datos de estado se comunican a través del bus local al DCS central, lo que permite la supervisión y notificación integradas de fallas.

• P: ¿Es el firmware actualizable?

  R: Sí, el módulo admite procedimientos de flash de firmware para garantizar la compatibilidad con los requisitos cambiantes del sistema.

• P: ¿El módulo proporciona aislamiento galvánico?

  R: Sí, actúa como una barrera física para evitar que las interferencias eléctricas transitorias afecten la lógica de control.
