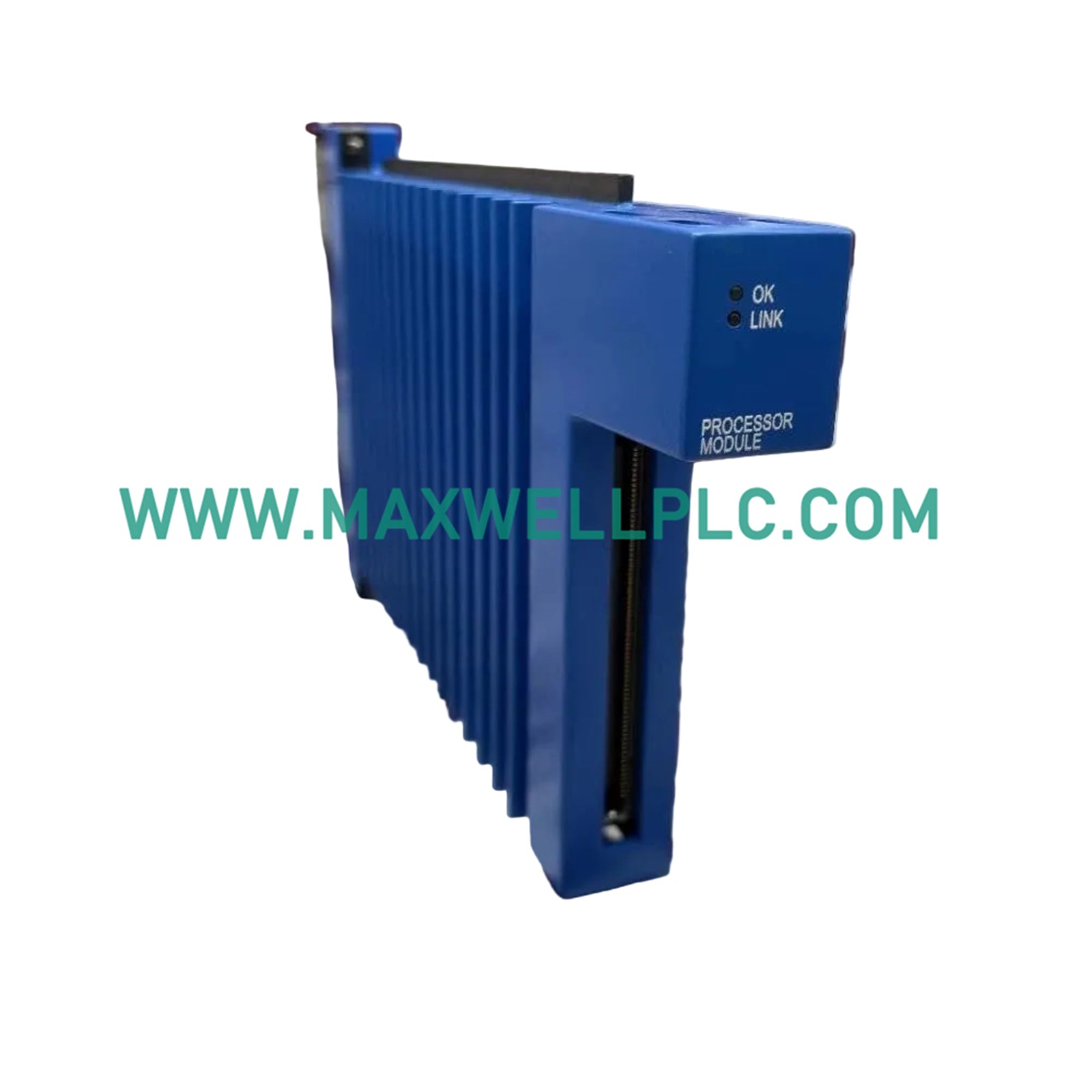

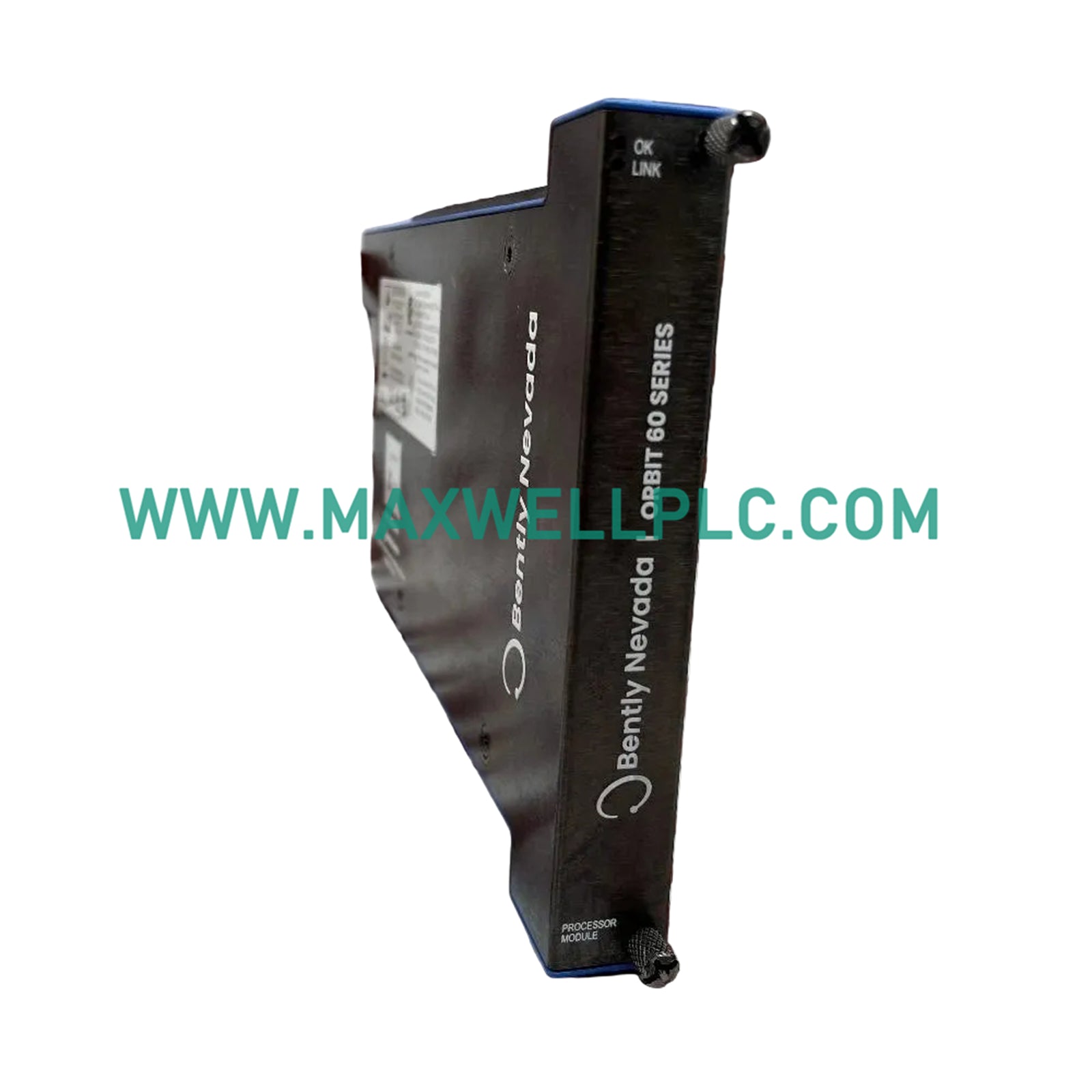

Configurado para la extracción de mediciones de maquinaria de alta velocidad y la determinación de alarmas dentro de las arquitecturas de monitoreo Orbit 60, el Bently Nevada 60R/PPM01-02-0 (Módulo Procesador de Protección 60R/PPM01-02-0) proporciona procesamiento de señal física directo y ejecución computacional.

Nomenclatura de sufijos de pieza y análisis matricial

• 60R: Indica el designador de la plataforma de hardware base para el marco del chasis de instrumentación modular de la serie Orbit 60.
• PPM01: Designa la clasificación de hardware funcional del Módulo Procesador de Protección utilizada para la implementación del motor computacional.
• 02: Especifica el nivel de certificación de área peligrosa de múltiples agencias que incorpora los estándares CSA, ATEX e IECEx.
• 0: Denota la clasificación de Nivel de Integridad de Seguridad, indicando que no se requiere SIL para este conjunto catalogado en particular.

Especificaciones de hardware principales

Procesamiento de señal de transductor y dinámica de rotor

El módulo ejecuta la adquisición de datos en tiempo real procesando entradas eléctricas en bruto derivadas de sondas de corriente de Foucault, acelerómetros y sensores de velocidad. Valida las líneas de base de voltaje de espacio con respecto a los parámetros operativos objetivo, manteniendo la fidelidad de la señal a través de circuitos de conversión analógico a digital internos. Los cálculos de dinámica del rotor se realizan continuamente para extraer vectores de vibración discretos, ángulos de fase y métricas de posición axial. Los algoritmos de supresión de diafonía aíslan los canales de sensores individuales para evitar interferencias armónicas en implementaciones de monitoreo de trenes de máquinas de alta densidad.

Detalles del paquete de entrega

• 1 unidad de hardware del Módulo Procesador de Protección 60R/PPM01-02-0
• 1 hoja de documentación normativa y de cumplimiento

Procedimientos de instalación mecánica

• Inserción en el chasis: Asegure que la alimentación a la bahía objetivo se gestione de acuerdo con las reglas de la arquitectura del sistema, alineando los conectores del borde de la placa del módulo con los rieles guía de la ranura del backplane.
• Orientación lateral: Deslice el conjunto de hardware estrictamente desde el lado de servicio de la carcasa del chasis de 3U o 6U hasta que las palancas de bloqueo frontales encajen completamente.
• Integración del sistema: Verifique que un Módulo de Interfaz del Sistema (SIM) y un Módulo de Entrada de Alimentación (PIM) estén activamente insertados en el mismo chasis para establecer rutas de comunicación válidas en el backplane.

Preguntas frecuentes

• ¿Cuál es la función del PPM en la arquitectura Orbit 60?

  El módulo actúa como el motor computacional principal, extrayendo mediciones de la maquinaria, ejecutando la lógica de alarma y publicando datos de estado en redes de comunicación externas.

• ¿Cuántas ranuras del chasis ocupa el 60R/PPM01-02-0?

  El módulo procesador ocupa exactamente una ranura dentro de cualquier marco de chasis estándar de la serie Orbit 60 de 3U y 12 ranuras, 3U y 19 ranuras, o 6U y 19 ranuras.

• ¿Qué herramienta de software se utiliza para monitorear la capacidad del procesador?

  El software de configuración Orbit Studio proporciona una Calculadora de Utilización del Sistema integrada para rastrear la capacidad computacional restante.

• ¿Qué acción se recomienda si la capacidad de procesamiento alcanza el 90 por ciento?

  El software de configuración activa un indicador de advertencia, y los operadores deben implementar un módulo de procesamiento adicional o configurar módulos redundantes.

• ¿Se requieren módulos redundantes para la implementación de protección?

  Se recomiendan encarecidamente módulos procesadores redundantes para implementaciones de sistemas de seguridad y protección para mantener una disponibilidad continua.

• ¿Dónde se encuentran los LED de estado de diagnóstico en el módulo?

  Los LED indicadores de estado están físicamente ubicados en el lado público del chasis para una inspección visual directa por parte del personal de operaciones.

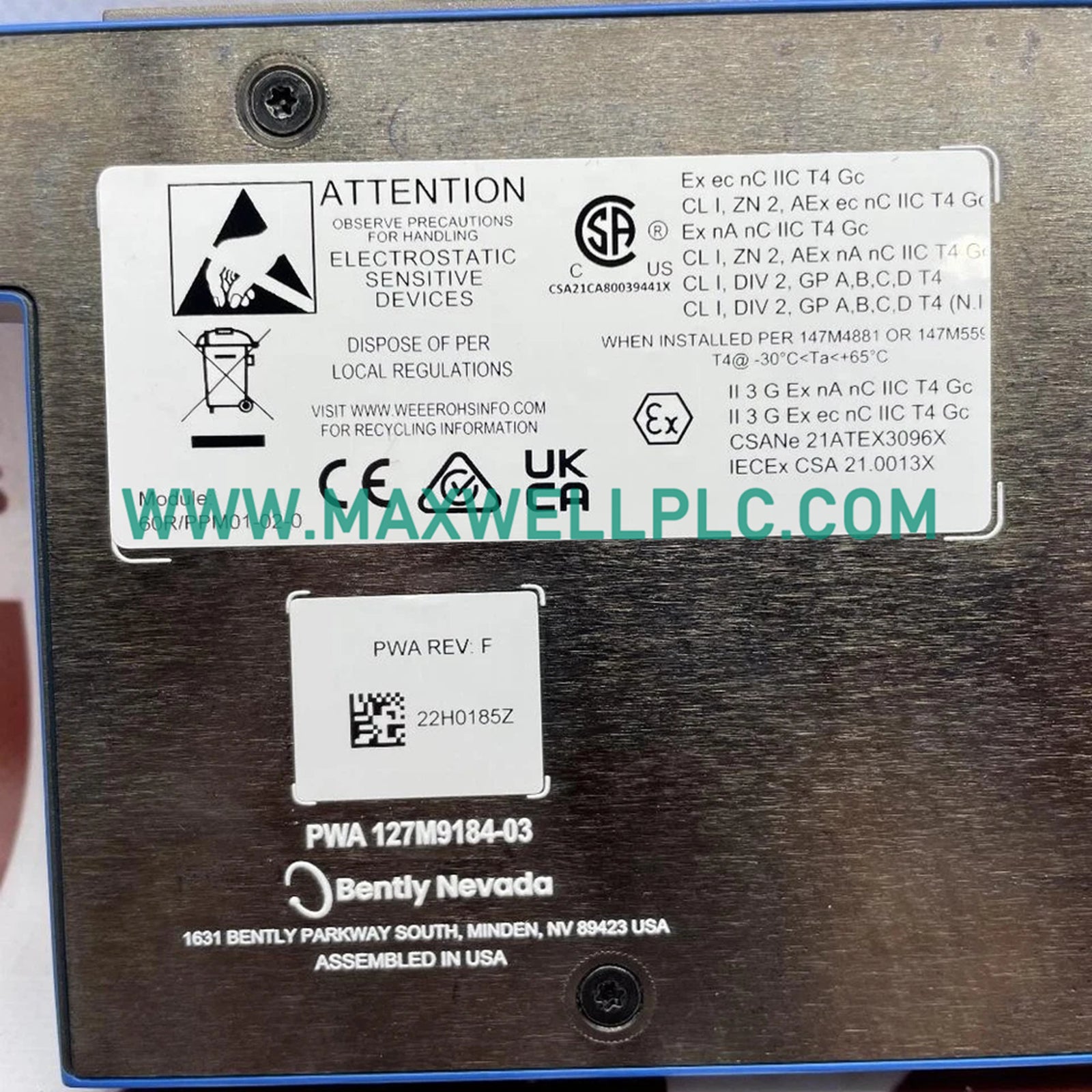

• ¿Qué aprobaciones de área peligrosa se aplican a este número de pieza específico?

  El hardware cuenta con certificaciones de ubicación peligrosa de múltiples regiones, incluidos los estándares de cumplimiento CSA, ATEX e IECEx.

• ¿Esta unidad de hardware incluye integración de sistemas instrumentados de seguridad?

  Esta variante de pieza específica se construye con una designación Sin SIL y no incorpora bucles de hardware con Nivel de Integridad de Seguridad certificado.
