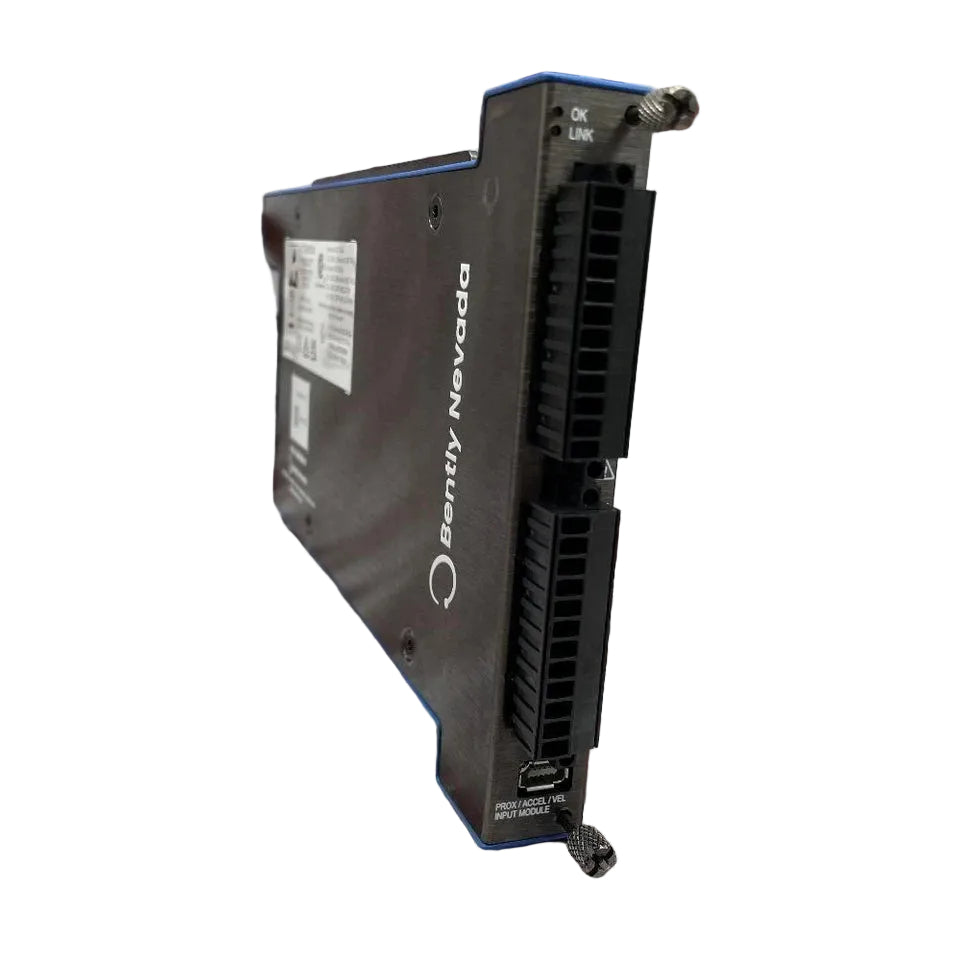

Configurado para la digitalización dinámica de señales de sensores en la plataforma Bently Nevada ORBIT 60 Series, el Bently Nevada 60R/INP01-02-0 (Módulo PAV Prox Accel Vel 60R/INP01-02-0) proporciona adquisición directa de señales de proximidad, aceleración y velocidad.

Detalles de la configuración del modelo

El 60R/INP01-02-0 es un Módulo de Entrada Dinámica de la Serie ORBIT 60 configurado para la medición de señales de Prox/Aceleración/Velocidad. El módulo admite entradas dinámicas de cuatro canales y proporciona alimentación de sensor, digitalización de señal y funciones de procesamiento de datos de alta velocidad.

La configuración incluye soporte para certificación de múltiples áreas peligrosas (CSA, ATEX, IECEx), sin clasificación SIL y compatibilidad con transductores de proximidad, aceleración y velocidad.

Especificaciones del hardware

Procesamiento de señal dinámica y monitorización del rotor

El 60R/INP01-02-0 digitaliza las señales dinámicas del sensor a una frecuencia de muestreo de 102.4 kHz para capturar el contenido de la forma de onda de vibración de los transductores conectados. El módulo proporciona alimentación al sensor para los dispositivos de medición compatibles y transfiere los datos procesados a través de la arquitectura del sistema ORBIT 60.

El módulo admite interfaces de medición de proximidad por corrientes de Foucault donde se requiere la escala de la sonda y la validación de la tensión de la holgura para una monitorización precisa del desplazamiento del eje. La configuración correcta del sensor garantiza la interpretación adecuada de la amplitud de la señal y la precisión de la medición.

Referencia de velocidad y sincronización de señales

El módulo de entrada dinámica ORBIT 60 admite configuraciones de señal de velocidad y Keyphasor para mediciones síncronas de maquinaria. Las funciones de fuente de velocidad primaria y de respaldo se pueden configurar para aplicaciones que requieren continuidad de la referencia de velocidad.

Cuando la operación de velocidad de respaldo está habilitada, el módulo puede pasar las funciones de referencia de medición de una entrada de velocidad primaria a un canal de respaldo. La compensación de tiempo de fase se puede configurar para mantener la alineación de la medición durante los cambios de fuente de velocidad.

Información para pedidos

• 1 x Módulo PAV Prox Accel Vel Bently Nevada 60R/INP01-02-0
• 1 x Conjunto de módulo de entrada dinámica serie ORBIT 60
• 1 x Configuración de hardware de módulo estándar

Pautas de instalación en campo

Instalación del módulo

• Instale el módulo de acuerdo con los requisitos de la configuración del bastidor y del sistema ORBIT 60.
• Verifique los requisitos de certificación de área peligrosa antes de la instalación.
• Confirme que los tipos de transductores conectados coinciden con los canales de entrada configurados.
• Verifique los requisitos de energía del módulo antes del arranque del sistema.

Cableado del sensor

• Utilice cables blindados adecuados para las conexiones de señales de vibración dinámicas.
• Dirija el cableado del sensor lejos de los cables de alimentación de alta corriente.
• Verifique el asiento del conector antes de la puesta en marcha.
• Mantenga las prácticas de conexión a tierra correctas para los circuitos de monitoreo de vibraciones.

Preguntas frecuentes

• ¿Qué señales puede medir el 60R/INP01-02-0?

  El módulo admite señales de entrada dinámicas de proximidad, aceleración y velocidad a través de los sistemas de monitoreo ORBIT 60 Series.

• ¿Cuántos canales de entrada se proporcionan?

  El Módulo de Entrada Dinámica proporciona cuatro canales de entrada dinámicos para sensores de monitoreo de maquinaria conectados.

• ¿Cuál es la frecuencia de muestreo de este módulo?

  El módulo digitaliza las señales de entrada dinámicas a una frecuencia de muestreo de 102.4 kHz.

• ¿Este módulo admite señales Keyphasor?

  Sí. El módulo se puede configurar para aplicaciones de señal de velocidad y Keyphasor.

• ¿Qué certificaciones de áreas peligrosas están disponibles?

  Esta configuración admite opciones de certificación de áreas peligrosas CSA, ATEX e IECEx.

• ¿Este módulo proporciona certificación SIL?

  La configuración 60R/INP01-02-0 especificada no incluye una clasificación SIL.

• ¿Cuál es el propósito del soporte de fuente de velocidad de respaldo?

  El soporte de fuente de velocidad de respaldo proporciona una referencia de velocidad alternativa para mediciones síncronas si la fuente primaria deja de ser válida.

• ¿Qué práctica de instalación se recomienda para el cableado de entrada dinámica?

  Se debe mantener el cableado blindado, una conexión a tierra adecuada y la separación de las fuentes de interferencia para garantizar la calidad de la señal.
