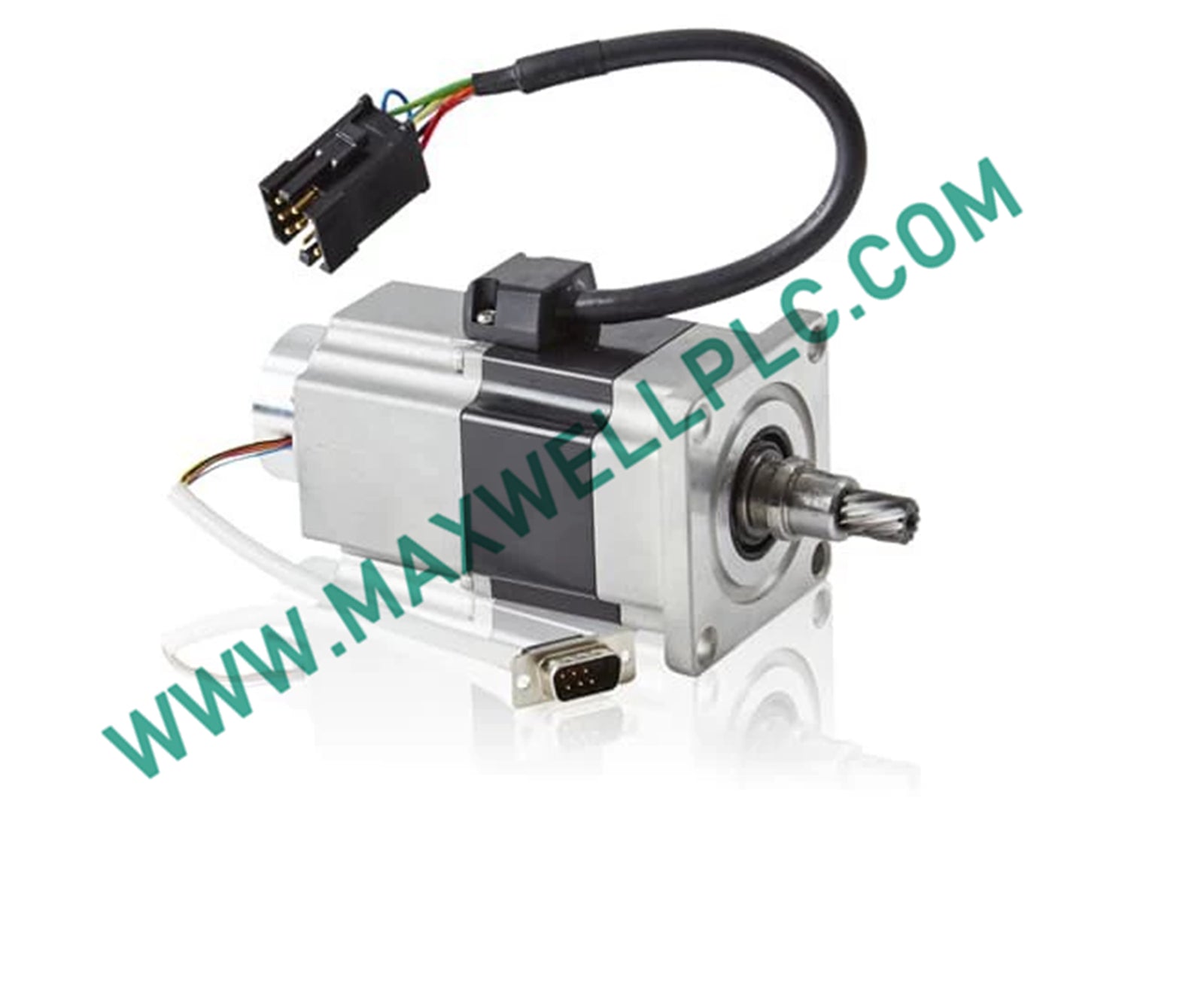

Configurado para la actuación precisa del movimiento en bucle cerrado y la entrega de par angular en sistemas de automatización robótica IRC5, el ABB 3HAC029032-009 (Servo Motor 3HAC029032) proporciona ejecución física/eléctrica directa.

Estructura del Código de Pedido e Identificación de Variantes

• 3HAC029032-009: Conjunto completo de servomotor AC sin escobillas configurado para ejes de articulación robótica de alta dinámica específicos.
• 3HAC029032: Designación del número de pieza principal del hardware para la línea de productos de servomotores AC síncronos trifásicos.

Parámetros de Rendimiento Técnico

Bus de Movimiento Determinista y Arquitectura

El motor AC síncrono se interconecta directamente con las unidades de accionamiento del controlador central. El procesamiento de la retroalimentación del encoder en tiempo real se integra con los lazos de velocidad de comunicación del bus de la placa base para evitar el retraso del control. El circuito de retroalimentación interna mantiene la compatibilidad del firmware flash con las CPU de automatización anfitrionas, soportando el escalado de ejes sin inducir desbordamientos del búfer de comandos del amplificador bajo una fuerte aceleración dinámica.

Lista de Verificación de la Caja de Envío

• 1 x Unidad de Servomotor ABB 3HAC029032-009
• 1 x Componente de Inserción de la Chaveta del Eje de Transmisión

Protocolo de Montaje y Cableado en el Sitio

Alineación Mecánica de Ejes

• Alinee la brida de montaje con precisión contra la placa frontal de la unidad de engranajes para eliminar la deflexión angular del eje.
• Apriete los tornillos de retención en un patrón cruzado alterno utilizando herramientas de torsión calibradas para evitar la distorsión de la brida.

Conexión y Blindaje de Cables

• Asegure las conexiones de alimentación y retroalimentación mediante conectores circulares industriales de montaje rápido de alta resistencia.
• Asegure la terminación del trenzado de blindaje de 360 grados en la toma de tierra del armazón del conector para mitigar el acoplamiento electromagnético.
• Mantenga una distancia física mínima de 30 cm entre las líneas de alimentación del motor de 400 VAC y el cableado de señal del encoder de baja tensión.

Preguntas Frecuentes Técnicas de Funcionamiento

• ¿Cuál es la potencia de salida nominal del 3HAC029032-009?

  El motor ofrece una potencia mecánica continua de 5.0 kW cuando funciona en condiciones de suministro nominal de 400 VAC.

• ¿Qué corriente continua consume el motor a 3000 RPM?

  La unidad consume una corriente de línea AC continua nominal de 12.5 A a su velocidad máxima nominal de 3000 RPM.

• ¿Se pueden desconectar las conexiones del motor mientras la alimentación del bus de la unidad está activa?

  No. El aislamiento de las líneas de alimentación de CA principales y las tensiones del bus de CC de la unidad es obligatorio antes de manipular cualquier cableado del motor.

• ¿Cuál es la métrica de la constante de par para este bobinado de motor específico?

  El motor produce una constante de par de 22 Nm/A en todo su rango operativo lineal de salida de par.

• ¿Cómo afecta el factor de servicio a las cargas mecánicas intermitentes?

  El factor de servicio de 1.2 permite una capacidad térmica sostenida de hasta un 20 por ciento por encima de la clasificación nominal durante los picos transitorios.

• ¿Cómo se suprime el ruido eléctrico a través del cable de retroalimentación?

  Los conductores de señal utilizan un blindaje general de cobre trenzado terminado en la toma de tierra del armazón del conector del motor.

• ¿Qué rango de temperatura ambiente es admisible para un funcionamiento continuo?

  El conjunto del motor está especificado para un funcionamiento continuo dentro de los límites de temperatura ambiente de 0 a 45 °C.

• ¿Cuál es el peso total del envío del paquete de la unidad?

  El conjunto del motor independiente pesa 18 kg antes del embalaje exterior secundario.
