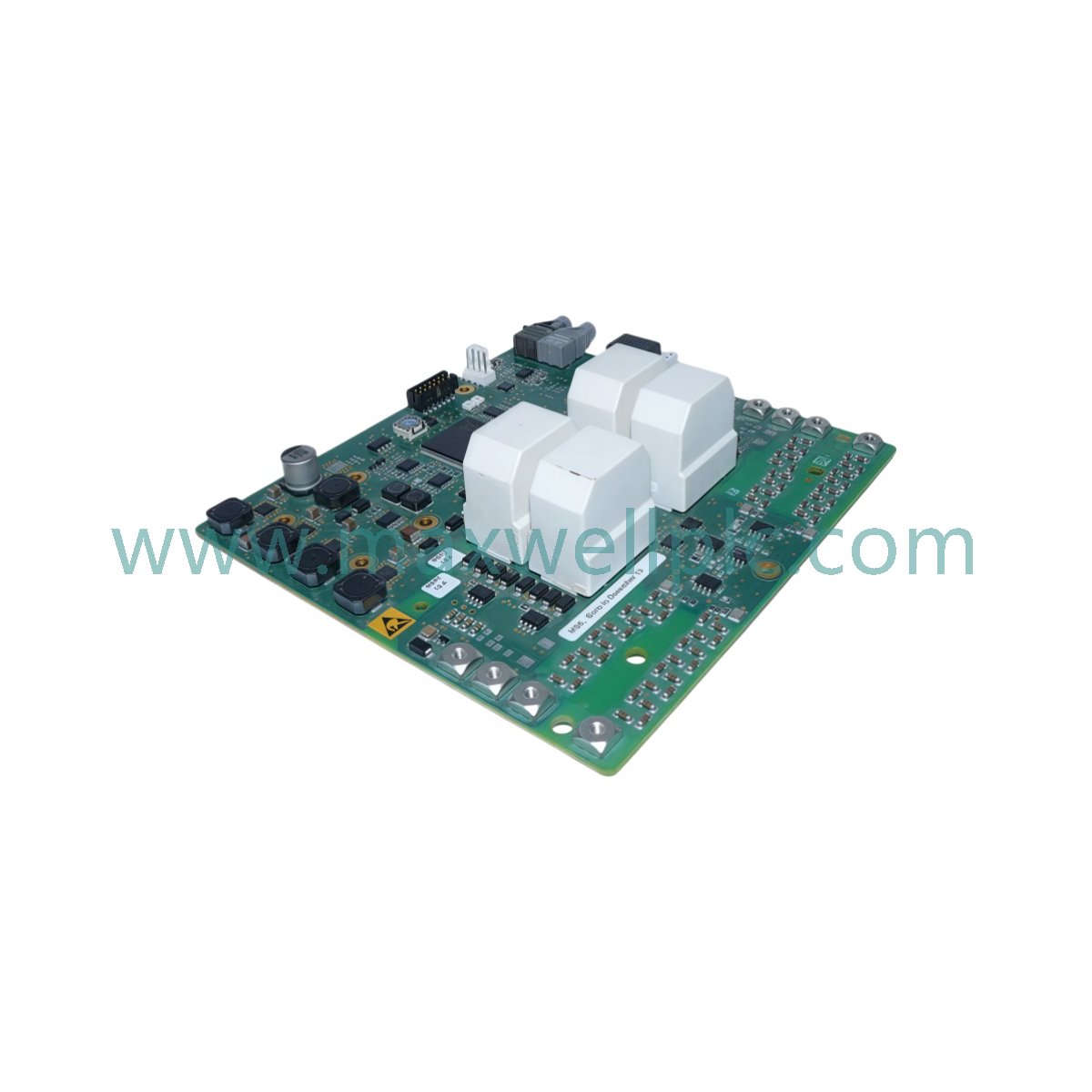

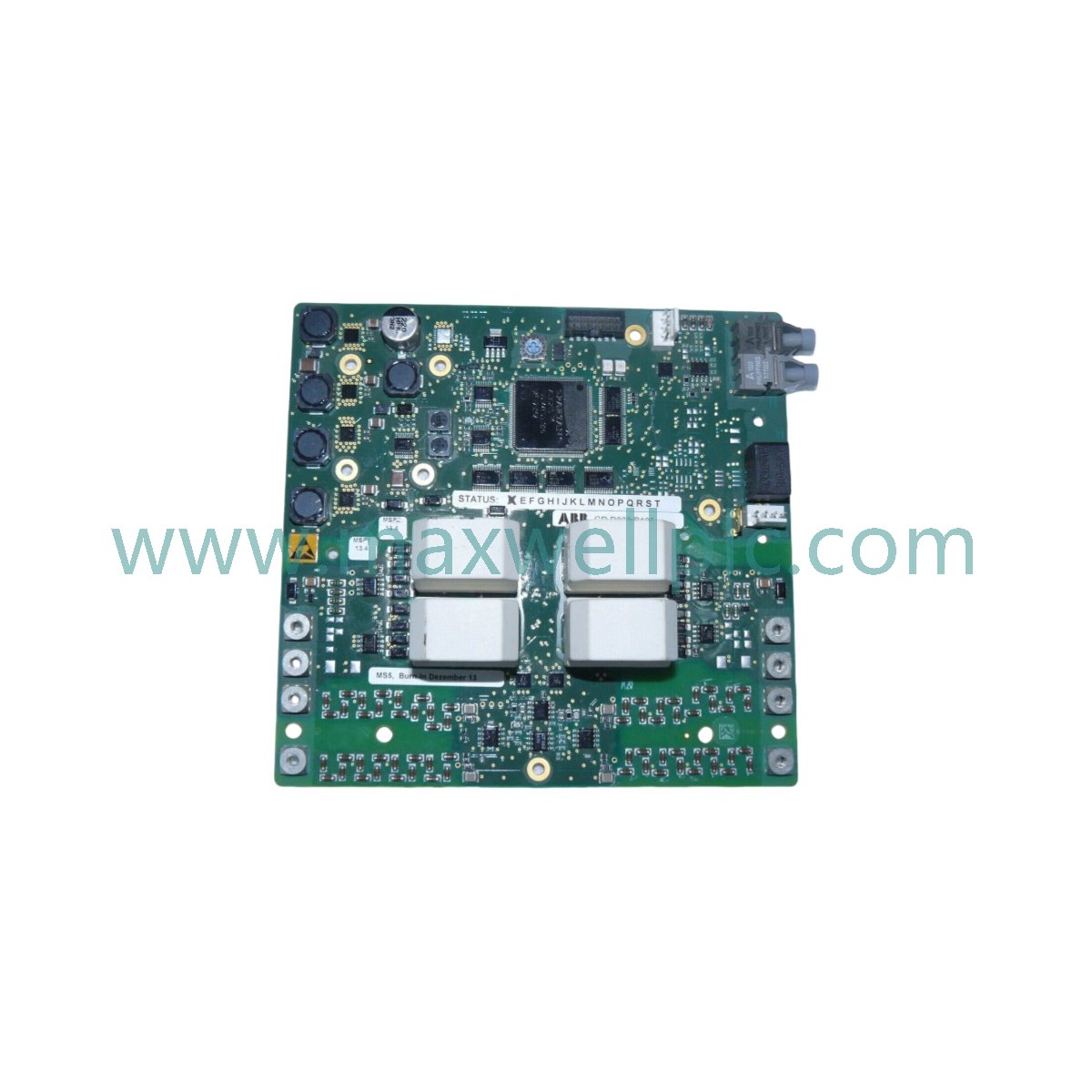

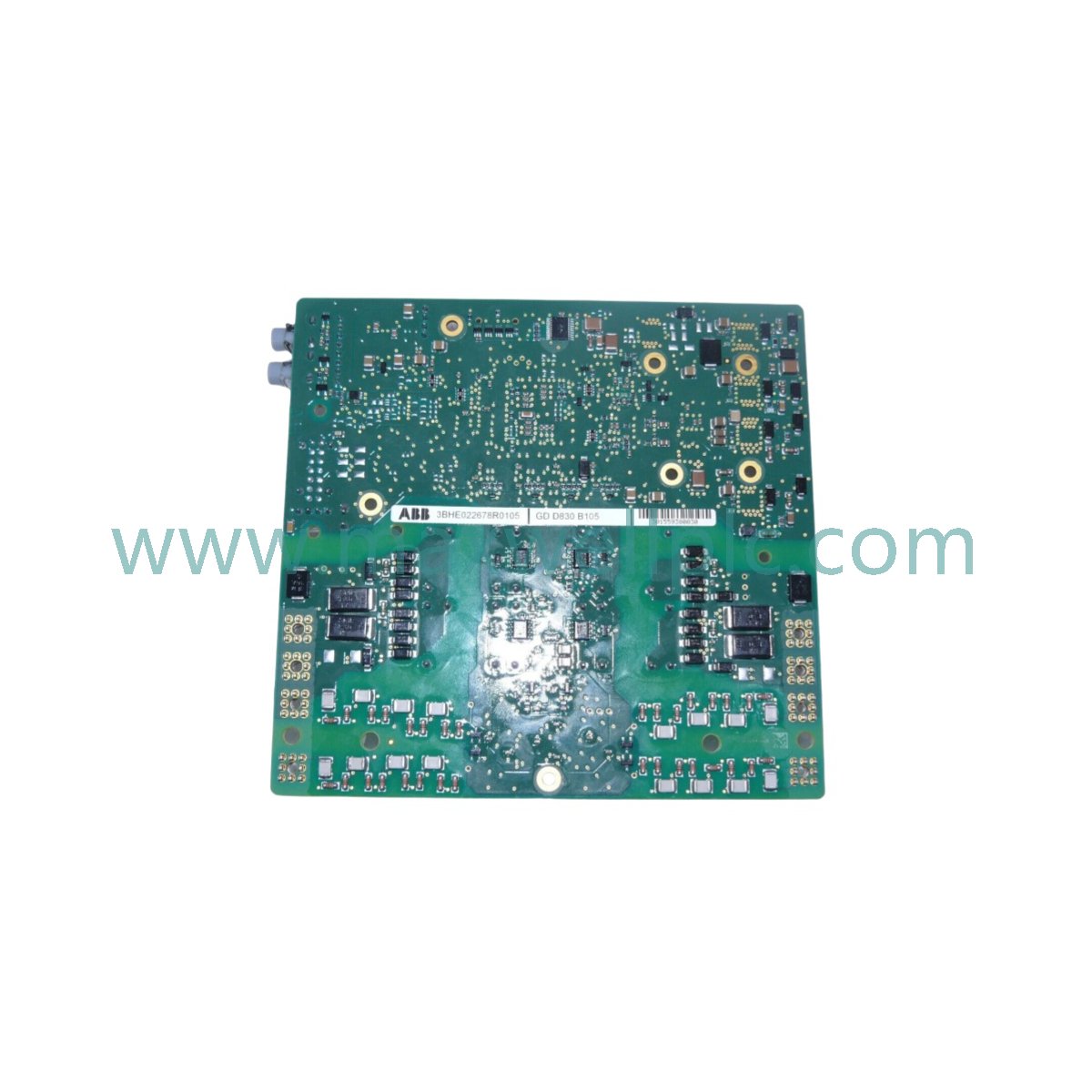

La ABB 3BHE022678R0105 GD D830 B105, también catalogada como la placa de circuito impreso (PCB) de accionamiento de puerta 3BHE022678R0105, funciona como un componente de hardware dedicado para la conmutación de transistores de potencia y el acondicionamiento de señales dentro de las plataformas de control Advant OCS y 800xA.

Datos de identificación del modelo

El conjunto 3BHE022678R0105 (GD D830 B105) es un módulo de control a nivel de PCB. Está diseñado para el procesamiento de señales de bajo nivel entre el controlador central y las etapas de electrónica de potencia. La identificación del conjunto refleja parámetros específicos de temporización de puerta necesarios para la operación sincronizada en sistemas de accionamiento multifase.

Especificaciones de hardware

Integración de la plataforma de control

El módulo utiliza la velocidad de comunicación del bus de placa posterior y la temporización lógica consistentes con los requisitos del nodo ABB Advant OCS. Admite el escalado de densidad de E/S a través de amplificación de señal local y bucles de retroalimentación, lo que garantiza la compatibilidad con el software de control estándar. La compatibilidad con la actualización del firmware se mantiene en todas las revisiones documentadas para garantizar una ejecución consistente del pulso de puerta. Los usuarios deben verificar que el mapeo de registros MODBUS RTU esté configurado correctamente dentro del archivo del proyecto DCS principal para asegurar ciclos de comunicación deterministas.

Información para pedidos

• Unidad de PCB de accionamiento de puerta 3BHE022678R0105

• Embalaje con protección antiestática

• Documentación técnica de conformidad y revisión

Pautas de instalación

• Descarga electrostática (ESD): Utilice siempre una correa de muñeca conectada a tierra al manipular la PCB para evitar daños a la circuitería sensible de accionamiento de puerta.

• Montaje: Fije la PCB en la ranura designada en el conjunto del accionamiento principal. Asegúrese de que todos los conectores de placa a placa estén completamente asentados.

• Cableado: Utilice cables planos aprobados por la fábrica para MODBUS RTU y la distribución de señales de control. Dirija estos cables lejos de las líneas de conmutación de energía de alta corriente para minimizar el ruido inducido.

• Gestión térmica: Asegúrese de que las vías de flujo de aire del armario de control no estén obstruidas para mantener una temperatura ambiente por debajo de los 70 grados C.

• Conexión a tierra: Confirme que la conexión a tierra del chasis de la PCB esté unida a la conexión a tierra del gabinete del accionamiento principal para mantener la eficacia del blindaje de la señal.

Preguntas frecuentes

• P: ¿Esta PCB admite el intercambio en caliente?

  R: No. La alimentación debe estar completamente aislada del conjunto de accionamiento antes de retirar o instalar la PCB de accionamiento de puerta para evitar arcos eléctricos y corrupción lógica.

• P: ¿Cuál es la función principal de la interfaz MODBUS RTU en esta placa?

  R: La interfaz permite la transmisión de datos de diagnóstico y señales de estado de puerta al DCS central, lo que permite la supervisión centralizada del estado de la etapa de potencia.

• P: ¿Cómo se informan los fallos de comunicación?

  R: Los fallos de comunicación se capturan en los registros de diagnóstico del DCS; verifique el estado del enlace MODBUS RTU si el controlador pierde visibilidad de los estados de los pulsos de puerta.

• P: ¿Se puede utilizar esta placa para aplicaciones con clasificación de seguridad (SIS)?

  R: La 3BHE022678R0105 es una PCB de control estándar. Consulte la documentación de seguridad de su sistema para confirmar si este componente está clasificado para sus requisitos SIL específicos.

• P: ¿Qué indica que la PCB funciona correctamente?

  R: Los LED de diagnóstico integrados suelen confirmar la presencia de energía y la comunicación activa en la red MODBUS RTU.

• P: ¿Esta placa es reparable en campo?

  R: No. Debido a los componentes de montaje en superficie de alta densidad y la calibración de la temporización de la puerta, la PCB es una unidad no reparable. El reemplazo es el procedimiento estándar en caso de fallo.

• P: ¿La PCB almacena sus propios datos de configuración?

  R: Puede contener valores de registro locales, pero los parámetros lógicos primarios suelen ser enviados desde el controlador Advant OCS durante el arranque.

• P: ¿Cómo afecta la vibración al rendimiento de la placa?

  R: La PCB está diseñada para soportar niveles de vibración industrial; asegúrese de que todos los tornillos de montaje de la placa estén apretados para evitar tensiones mecánicas resonantes en el sustrato de la PCB.
