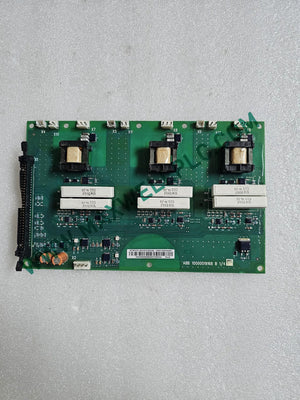

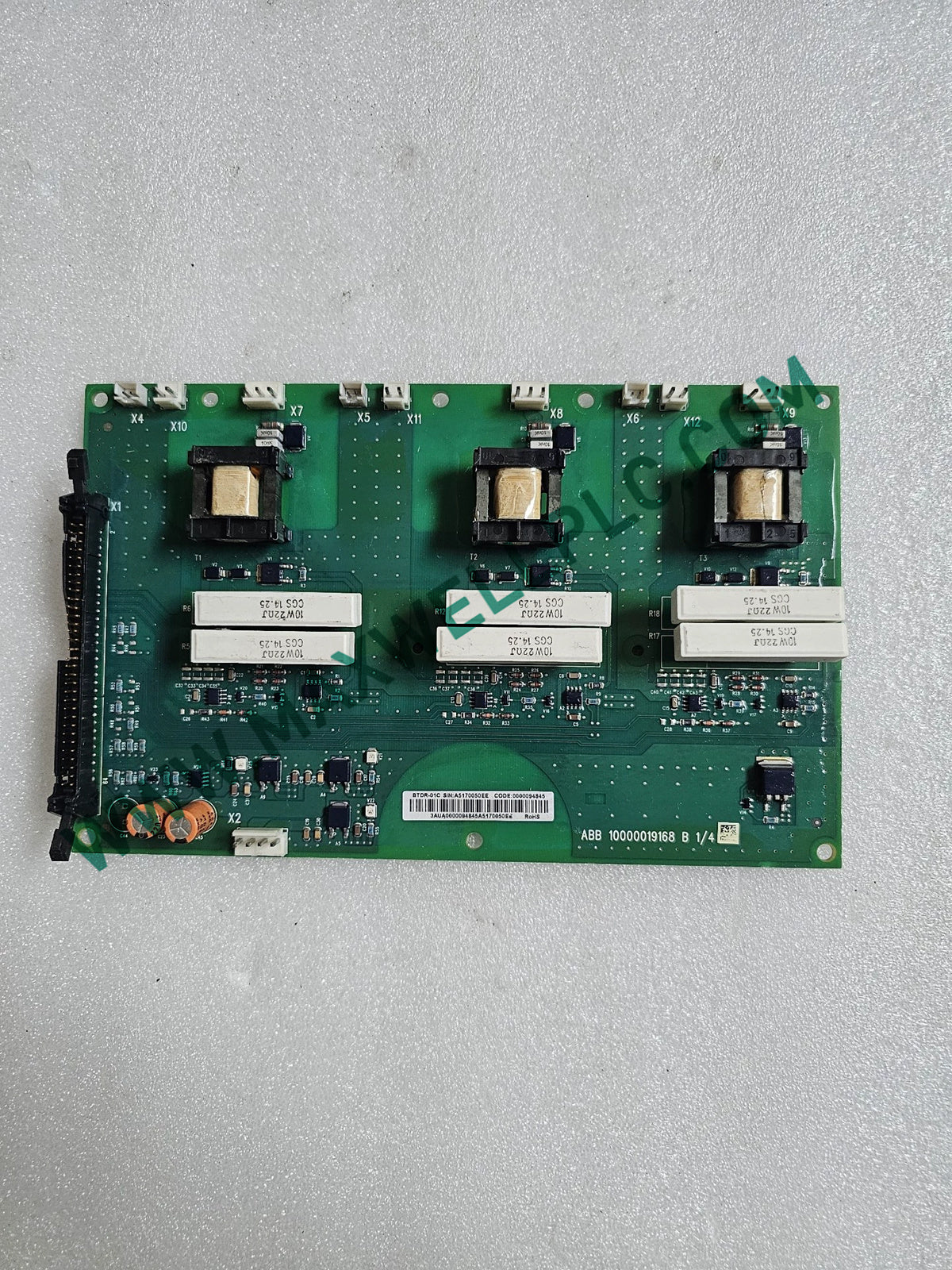

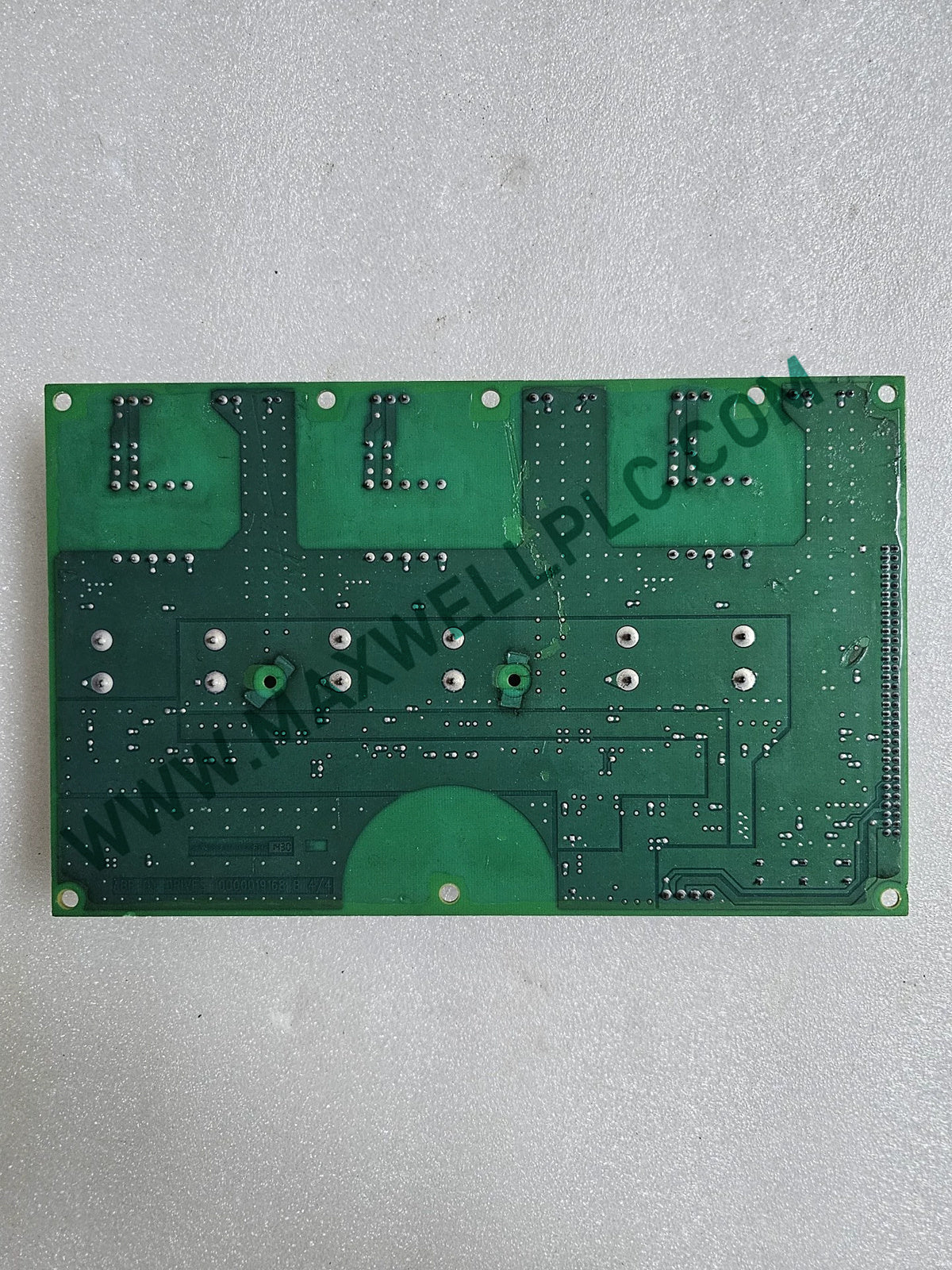

La ABB 3AUA0000094845 BTDR-01C, también catalogada como la tarjeta de potencia del inversor BTDR-01C, funciona como un componente de hardware dedicado para el control de la puerta del IGBT y la conmutación de potencia del enlace de CC dentro de los sistemas de accionamiento industrial de ABB.

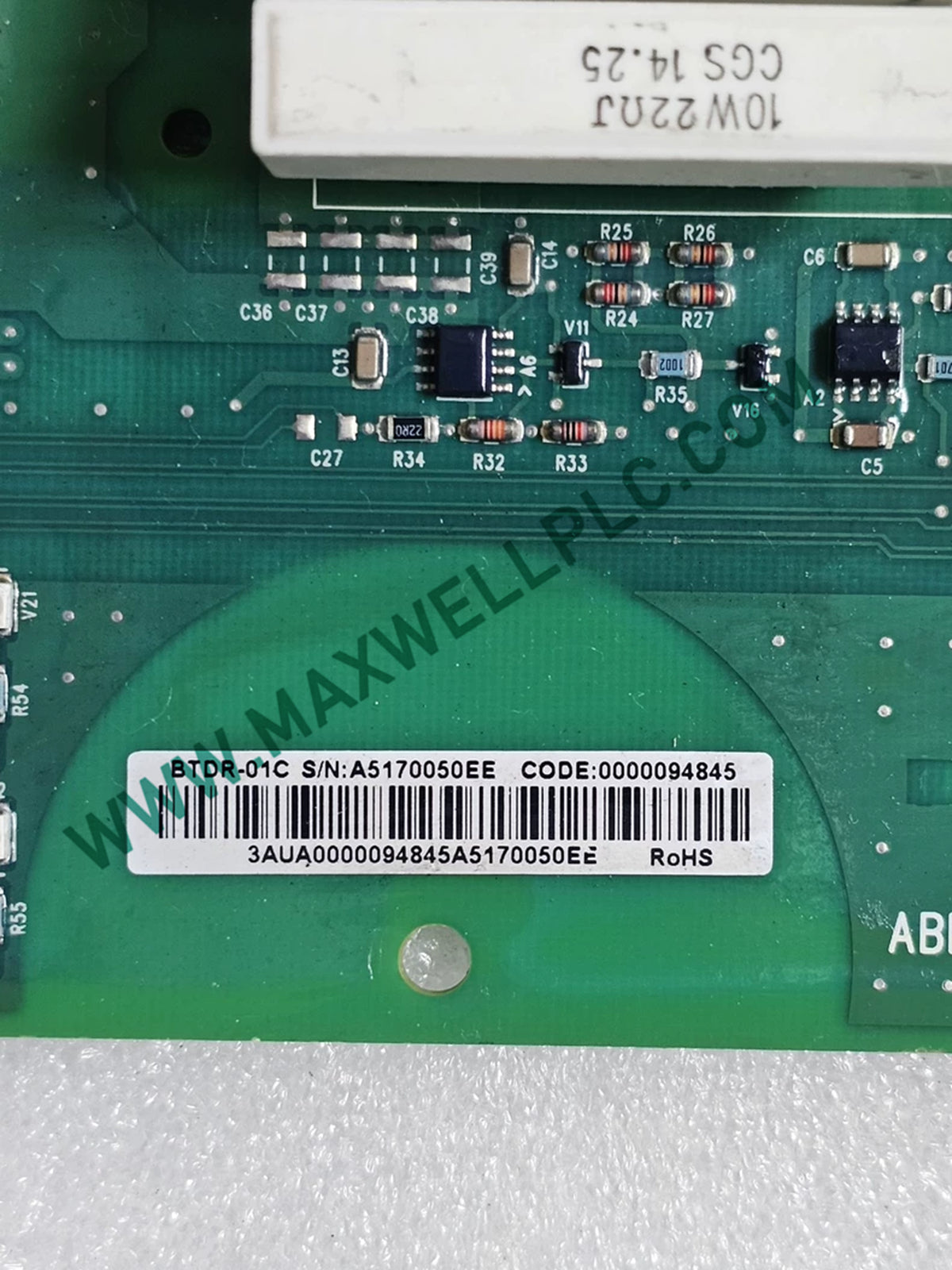

Identificación del modelo

La ABB 3AUA0000094845 BTDR-01C es una tarjeta de potencia de inversor diseñada para aplicaciones de accionamiento de alta potencia. Proporciona funciones de interfaz eléctrica entre el sistema de control y la etapa de conmutación de semiconductores de potencia, incluida la transmisión de la señal del controlador de puerta y la gestión del aislamiento.

Especificaciones de hardware

Características de control de accionamiento ABB y conmutación de potencia

La tarjeta de potencia del inversor BTDR-01C se integra en arquitecturas de accionamiento ABB donde las señales de control deterministas se transfieren desde la sección de control a la etapa de semiconductores de potencia. La tarjeta gestiona las interfaces del controlador de puerta IGBT y el aislamiento eléctrico entre los circuitos de control de baja tensión y los componentes de potencia de alta tensión.

Las plataformas de accionamiento industrial de ABB requieren una configuración de hardware compatible y una compatibilidad de firmware flash entre las unidades de control, los módulos de potencia y las interfaces de comunicación. Se requiere una carga de parámetros y una identificación del accionamiento adecuadas después del reemplazo o mantenimiento de la tarjeta.

Información para pedidos

• 1 x tarjeta de potencia del inversor ABB 3AUA0000094845 BTDR-01C
• 1 x conjunto de placa de circuito original
• Conectores eléctricos estándar según la configuración del accionamiento ABB
• El hardware de montaje, los módulos de control y los módulos de potencia IGBT no están incluidos a menos que se especifique por separado

Pautas de instalación

• Confirme que el número de pieza BTDR-01C coincide con el hardware de accionamiento ABB instalado antes del reemplazo.
• Desconecte la alimentación del enlace de CC y verifique las condiciones de descarga antes de acceder a la sección del inversor.
• Mantenga una protección adecuada contra descargas electrostáticas durante la manipulación.
• Verifique el asiento del conector y el enrutamiento del cable de señal antes de arrancar el sistema.
• Mantenga el cableado de control separado de las rutas de conmutación de alta corriente para reducir la interferencia electromagnética.
• Realice la verificación de los parámetros del accionamiento ABB después de la instalación.

Firmware y compatibilidad de interfaz de accionamiento

El BTDR-01C funciona como parte del hardware de control de accionamiento industrial de ABB donde la comunicación entre la electrónica de control y los circuitos de conmutación de potencia requiere una compatibilidad de firmware flash correcta. La tarjeta de potencia del inversor no funciona como un controlador independiente y requiere integración con la plataforma de accionamiento ABB correspondiente.

Preguntas frecuentes

• ¿Cuál es la función de la ABB 3AUA0000094845 BTDR-01C?

  La BTDR-01C es una tarjeta de potencia de inversor utilizada para el control del controlador de puerta IGBT y las funciones de interfaz de conmutación de potencia en los sistemas de accionamiento ABB.

• ¿Qué rango de voltaje admite el enlace de CC?

  El rango de voltaje del enlace de CC especificado es de 380-525 V CC y 690 V CC, según la configuración del accionamiento.

• ¿Qué tipo de dispositivo de conmutación es compatible?

  La tarjeta se interconecta con componentes de conmutación IGBT de alta potencia utilizados en los conjuntos de inversores ABB.

• ¿El BTDR-01C incluye el módulo de potencia IGBT?

  No. La tarjeta proporciona la interfaz del controlador y está separada del módulo semiconductor de potencia.

• ¿Qué voltaje de señal de control se utiliza?

  La interfaz de control especificada utiliza señales de 24 V CC para la comunicación con la sección de control del accionamiento.

• ¿La tarjeta de potencia del inversor es intercambiable en caliente?

  No. La alimentación debe aislarse y el voltaje del enlace de CC debe descargarse antes del reemplazo o la inspección.

• ¿Qué condiciones ambientales se especifican?

  El rango de temperatura de funcionamiento es de -10 °C a +80 °C con una humedad inferior al 95% HR sin condensación.

• ¿El reemplazo requiere la configuración de los parámetros del accionamiento ABB?

  Sí. Se requieren la verificación del hardware del accionamiento y la configuración de los parámetros después de la instalación.
